ROG Strix B860-A Gaming WiFi – prvi dio
Nakon manje pauze, vraćamo se matičnim pločama. Pred nama je danas Asusova ROG Strix B860-A Gaming WiFi koja donosi moderan dizajn i mnoštvo tehnologija po malo povoljnijoj cijeni od Z890 modela. B860 čipset donosi malo manje mogućnosti, no za većinu korisnika će to zapravo i biti sasvim dovoljno. Ova je opremljena s USB 4 (20 Gbps) portom, ima PCIe 5.0, kvalitetnu napojnu jedinicu s 14+1+2+1 faza, dobro hlađenje i naposljetku bijelo-sivi dizajn koji je trenutačno u trendu.
Sve su Strix ploče pakirane manje više na jednak način pa i kada su u malo nižoj cjenovnoj klasi. A modeli ove godine su bijeli, pa je i kutija bijela, baš kao i kod Z790-A modela. Unutar kutije se ploča nalazi u antistatičkoj vrećici i položena u kartonsko ležište. Uz ploču dolazi i sljedećibundle:
2 x SATA 6Gb/s kabela
1 x ASUS WiFi Q-antena
1 x paketić plastičnih vezica
2 x M.2 paketića gumica
1 x M.2 Q-latch
1 x M.2 Q-Slide
1 x ROG privjesak za ključeve
1 x ROG Strix naljepnice
1 x Quick start vodič za korisnike
Strix B860-A, baš kao i Z890-A ploča sada dolazi u bijelom (iako ne potpuno) izdanju, što je odmak od prošlogodišnjih koje su bile tamnije (pogotovo PCB). Sada prati moderne trendove, premda i dalje nije potpuno bijela kao neki Gigabyteovi modeli, i donosi određene crne elemente na sebi. Dizajn ploče je dosta promijenjen u odnosu na prethodnicu, drugačiji su hladnjaci, drugačiji je pokrov I/O slotova, a zadržan je sličan raspored elemenata na ploči jer ono što je dobro ne treba previše mijenjati. Novost u ovoj generaciji je izbacivanje Q-release mehanizma s tipkom na prvom PCIe slotu umjesto kojeg je sada tu Quick Release tehnologija unutar samog PCIe slota – kartica se samo izvadi. Neki od korisnika na Redditu su se žalili da im ovaj mehanizam oštećuje kontakte na grafičkim karticama, no to se neće desiti ako karticu vadite pravilno van iz slota.
B860-A ima robusniju napojnu jedinicu od prethodnice, pa su i hladnjaci doživjeli određene promjene u dizajnu, kao i u dimenzijama. Naravno, promjene nisu velike, ali hladnjaci su sada većeg kapaciteta. Novi je dizajn i čipset hladnjaka, kao i hladnjaka za M.2 slotove. Smisleno se svi uklapaju u dizajn i na njima je ispisan STRIX natpis. Jedan se manji drži čipset hladnjaka, a duži koji pokriva dva M.2 slota je ispod. Layout ploče je napravljen odlično i ništa ničemu neće smetati.

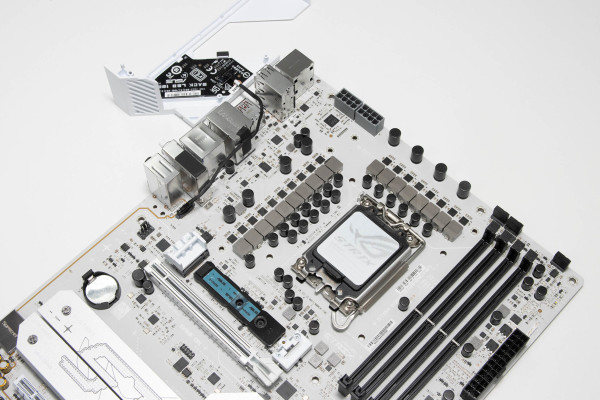

VRM hladnjaci koji su smješteni oko novog LGA1851 ležišta su masivni i jako sličnog dizajna kao na Z890-A ploči. ZTbog masivnosti, problem će biti s velikim hladnjacima koji imaju vanjske ventilatore, kao i s pojedinim AIO rješenjima kao Arcticov Freezer III, premda to više zbog zbog masivnog M.2 hladnjaka. Iza VRM hladnjaka, uz gornji rub ploče se nalaze dva standardna 8-pinska ProCool II konektora koji služe za dodatno napajanje procesora.
Za napajanje procesora se brine poboljšana napojna jedinica koja je sada sasvim zadovoljavajućeg kapaciteta bez obzira na to što Core Ultra 200 procesori i nisu naročiti potrošači. I ovdje je riječ o teamed up dizajnu (svaki kanal na VRM kontroleru kontrolira po dvije faze), s 14 (80 A) + 1 (80 A) + 2 (80 A) + 2 (80 A) faznom konfiguracijom. Dr.Mos elementi su proizvođača Alpha & Omega, koji su kao što znamo integrirani high-side i low-side MOSFET-i s driverima. Asus koristi i kvalitetne prigušnice te 5K kondenzatore na fazama, a kontroler je Digi+ EPU ASP2442GQW, i on se nalazi s gornje strane ploče, odmah pored dodatnih EPS napojnih konektora.
Hladnjaka su dva, onaj na lijevoj strani je povećan u odnosu na prethodnu generaciju, a zagrijavanje s 245K procesorom nije pretjerano pa smo izmjerili samo 41°C na najtoplijem dijelu VRM hladnjaka. I hladnjak na čipsetu je solidnih dimenzija, te dobro odrađuje posao pa smo izmjerili površinsku temperaturu od 45°C.
Na desnoj i gornjoj strani ploče su smješteni uobičajeni konektori. Na vrhu su tri 4-pinska konektora za procesor i pumpu vodenog hlađenja, a do njih je POST dijagnostika s četiri malene LED-ice kao i jedan ARGB header. Četiri DIMM slota maksimalno podržavaju 256 GB DDR5 radne memorije brzine transfera do 8.600 MT/s. Podržana je DIMM i CUDIMM memorija, a podržani su i XMP i AEMP III profili. Kao i kod Z890 modela tu je i DIMM FIT tehnologija (analizira module za optimizaciju performansi i potencijale probleme), kao i DIMM Flex. Ispod 24-pinskog ATX konektora nalazi se jedan USB 3.2 Type C interni konektor, koji je propusnosti 10 Gbps, a ispod njega je jedan USB 3.0 header propusnosti 5 Gbps.
Donja strana ploče ima zanimljivu ROG Strix grafiku po PCB-u, a tu su i neke dodatne elektroničke komponente koje svoje mjesto nisu mogle naći s gornje strane. Kontroler je s gornje strane, nije ovdje dolje kao kod primjerice Z890-A.
Na donjem se dijelu ploče nalaze i PCIe slotovi. Gore je jedan oklopljeni PCIe 5.0 x16 slot koji podržava X16 mode rada, a na dnu se nalazi PCIe 4.0 x16 slot koji radi u x4 modu i dijeli resurse s M.2_4 slotom. Na lijevoj se strani nalazi audio jedinica koja je svojevrsni downgrade u odnosu na prošlu seriju. B760-A je imala Realtecov ALC4080 CODEC, a ova ima stariji ALC1220P. No, nije to nešto za čim će prosječni korisnik plakati. Ostatak audio priče čini SupremeFX poklopac na CODEC-u, dedicirani slojevi PCB-a za pojedine kanale, Savitechovo SV4H712 pojačalo, pozlaćeni audio konektori i premium audio kondenzatori. Za mrežnu se povezivost brine standardni Intelov 2,5-gigabitni kontroler s Asus LANGuard zaštitom (osigurač).
