B850-BTF WiFi W – prvi dio
Pred nama je danas ploča iz Back to the Future (BTF) serije koja je posebna po tome što pojednostavljuje gradnju računala i donosi sve ključne konektore s donje strane PCB-a. Asus je prvi put javnosti ovaj koncept i same ploče predstavio prošle godine, a sad imamo priliku poigrat se s jednom od njih. Model TUF Gaming B850-BTF WiFi W karakterizira bijela izvedba, 14-fazna napojna jedinica, podrška za PCIe 5.0 grafičke kartice BTF dizajna s high-power konektorom i još mnoštvo toga.
BTF ploče su zaživjele još sa Z790 serijom, a ideja je bila omogućiti PC entuzijastima čišće buildove, bez kabela na gornjoj strani matične ploče što će osigurati i bolji protok zraka. Od inicijalnog predstavljanja mnoštvo se proizvođača priključilo u ovaj ekosistem i sada je to postala zasebna grana PC industrije kojoj po malo raste popularnost. BTF buildovi izgledaju jednostavno i čisto i često su izloženi po sajmovima. U videu otpakiranja ste mogli vidjeti da je sve vrlo slično kao i kod običnih ATX ploča, te je jedino potrebno osigurati konektore s donje strane od lomova i savijanja. Tome služi stiropjena s izrezima koja dobro radi svoj posao. Osim ploče se ne nalazi previše toga u kutiji i bundle nije naročit:
dva SATA kabela
jedna ASUS WiFi Q-antena
jedan set TUF naljepnica
dva paketića M.2 gumica
jedan vodič za brzi početak rada

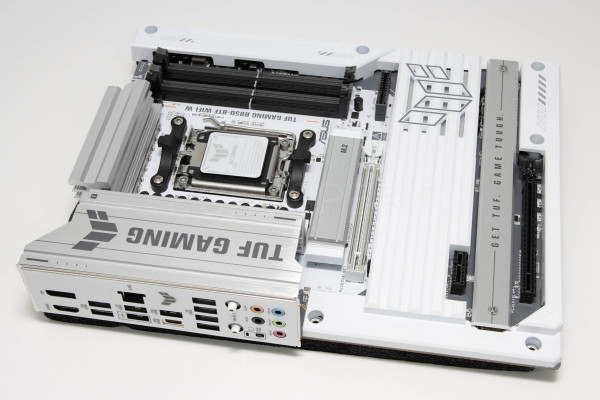

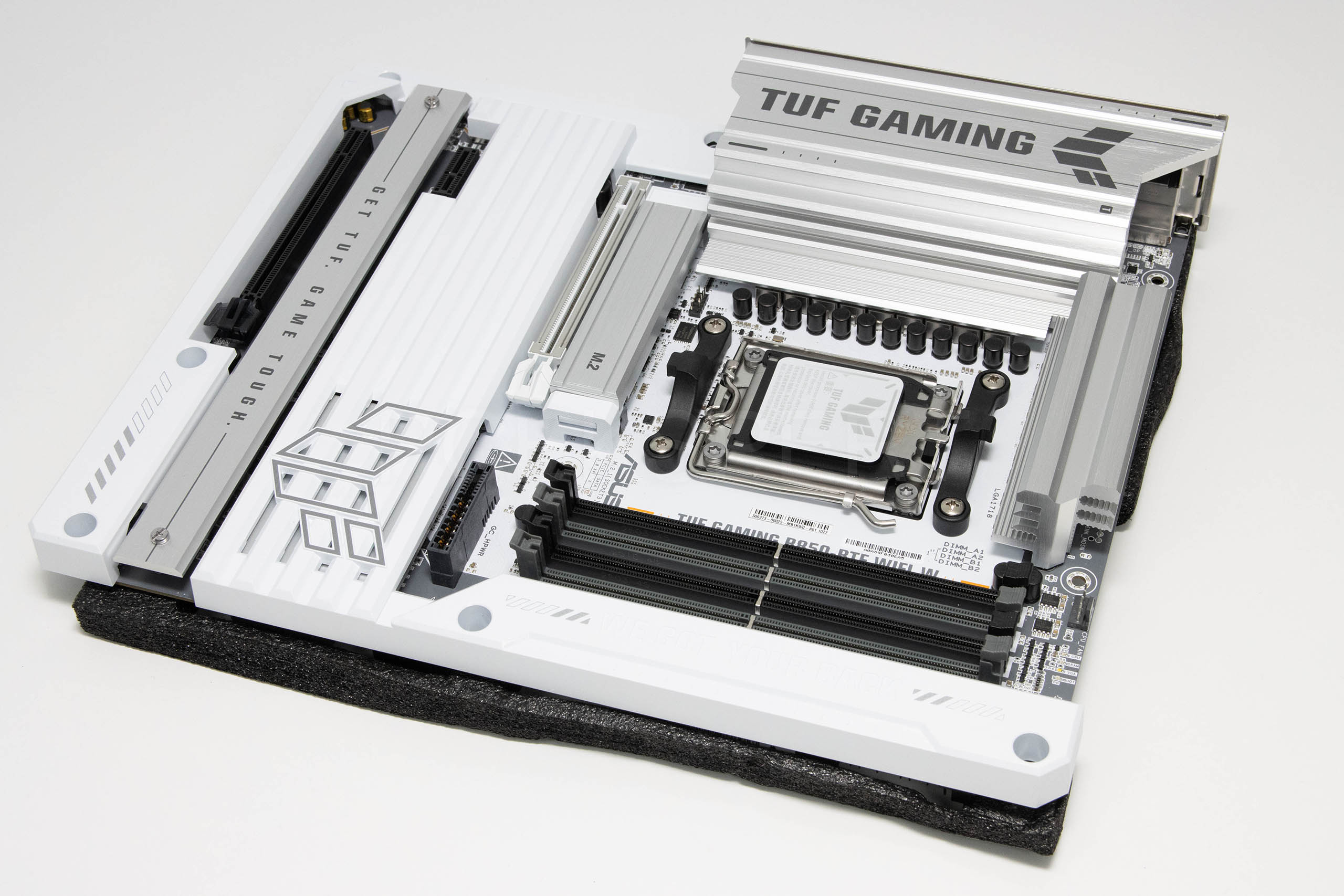

Na prvi pogled B850-BTF WiFi W ne izgleda ništa drugačije od ostalih ploča ATX formata, ali pobližim pregledom vidimo da je kompletna gornja strana zatvorena u plastiku i kako nema konektora, ni headera uz rubove. Na vrhu se samo nalaze slotovi koji primaju dodatne kartice i RAM, socket za procesor i M.2 slotovi. Ploča je tako vrlo jednostavne i čiste izvedbe, a layout je neopterećen ijednim konektorom.
Asus je ovu ploču napravio u bijelim i sivim tonovima i prava je šteta što su memorijski utori, high-power slot i donji PCIe utor crni. S obzirom na bijelu plastiku, sive hladnjake i bijeli PCB, ovo nabrojano baš ružno strši. Osim toga, dizajn je uspješan i možemo zamisliti lijepe bijele buildove s bijelim grafičkim karticama i bijelim AIO hladnjacima. Prednost BTF ploča je apsolutno čista unutrašnjost računala, a mana im je malo viša cijena jer je ipak potrebno malo više inženjerskih sati kako bi se vodovi i konektori premjestili na dno. Svakako zanimljiv detalj u produžetku prvog PCIe x16 utora je i high-power konektor koji je namijenjen posebno prilagođenim BTF grafičkim karticama a koji je u stanju pružiti do 600 W snage bez vidljivih kabela s gornje strane.

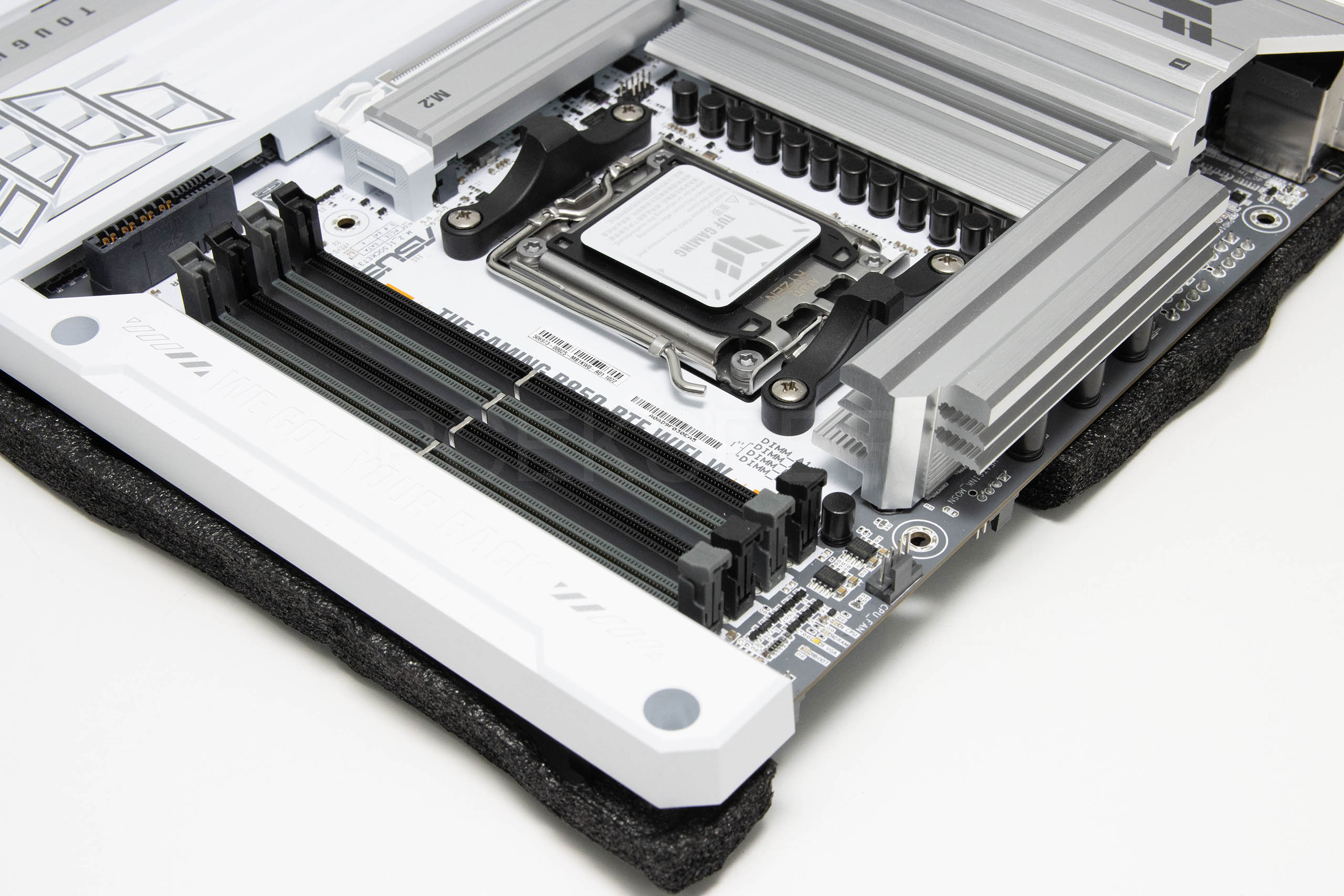

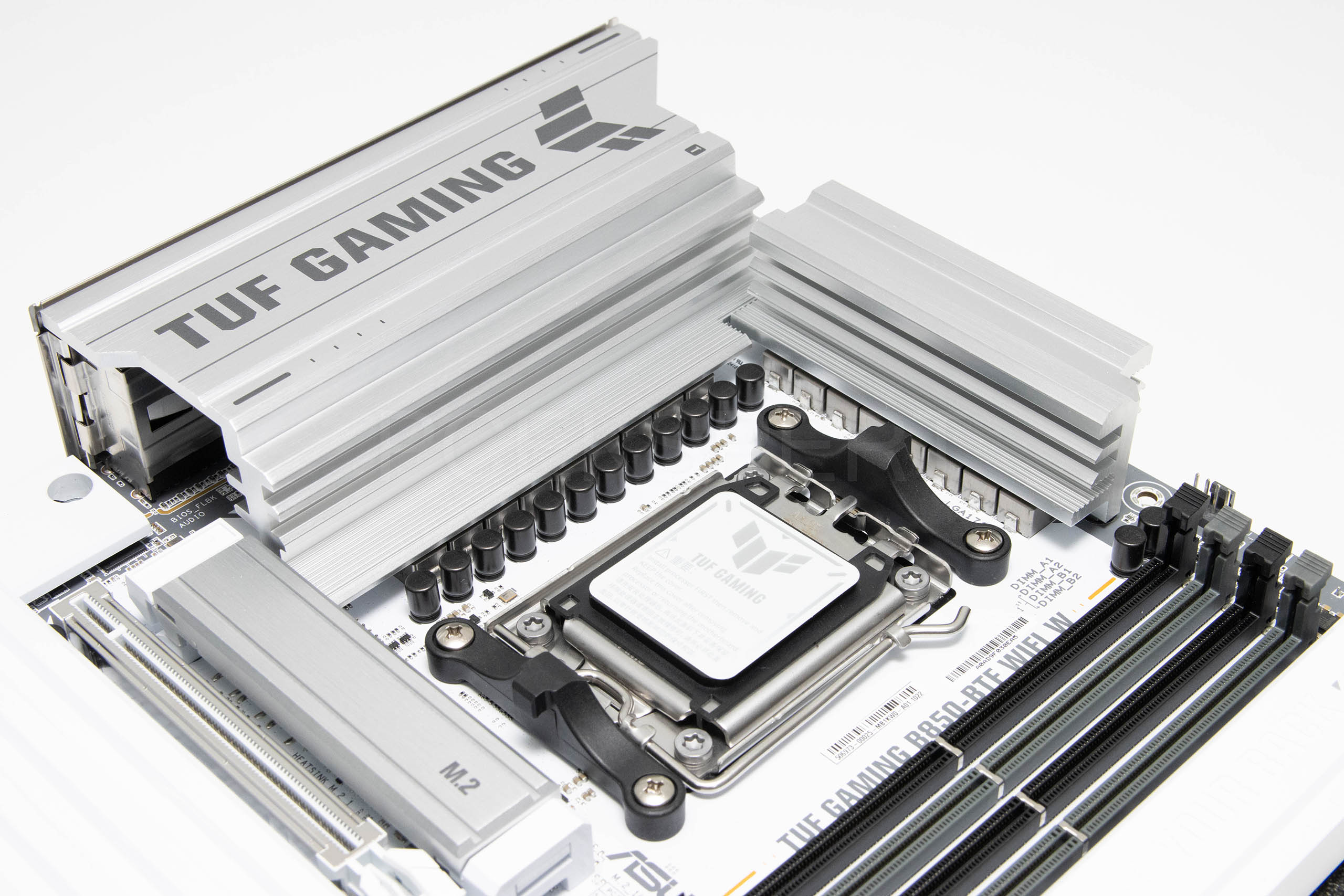

S obzirom na to da ova ploča može primiti i moćnog Ryzena 9 9950X, potrebna joj je i adekvatna napojna jedinica te njeno hlađenje. Opremili su ju s 14 (Vcore) + 2 (SOC) + 1 (Misc.) faznom napojnom jedinicom, a svi integrirani MOSFET-i su 80-amperski. Korištene su kvalitetne zavojnite te kvalitetni kondenzatori, a kontroler je Digi+ VRM. Ploča je sazdana na PCB-u od osam slojeva što pomaže u lakšoj disipaciji topline, a na VRM elementima se nalaze dva velika aluminijska hladnjaka koji svoj posao odrađuju sasvim korektno. IC termometrom smo izmjerili maksimalnih 54°C na jednom od hladnjaka, što je sasvim pristojno. Računa se kako će na ovakvoj ploči najčešće biti korišten neki od X3D procesora i neka jača grafička kartica, a za to je itekako spremna.
Ovo je prva B850 ploča koju smo dobili na test, a kao što znamo riječ je o slabijem čipsetu za AMD-ove AM5 procesore, koji je po svojim karakteristikama nešto slabiji od X870E. Manje je orijentiran prema overclockingu, ima slabije M.2 mogućnosti, ne zahtijeva od proizvođača ploče korištenje PCIe Gen 5 standarda, USB-a 4 ili pak WiFi-a 7. Naravno, sve jače ploče, kao što je ova ipak će donijeti većinu ovih funkcionalnosti. Pored AM5 socketa se nalaze samo četiri DIMM slota koji maksimalno podržavaju do 256 GB DDR5 radne memorije brzine transfera do 8.000 MT/s za Ryzen 9000, 8000 i 7000 serije. Sweet spot za sve procesore je kao što znamo 6.000 MT/s. Jedini konektor koji se nalazi na ploči je jedan 4-pinski za napajanje ventilatora CPU hladnjaka ili pak vodene pumpe.

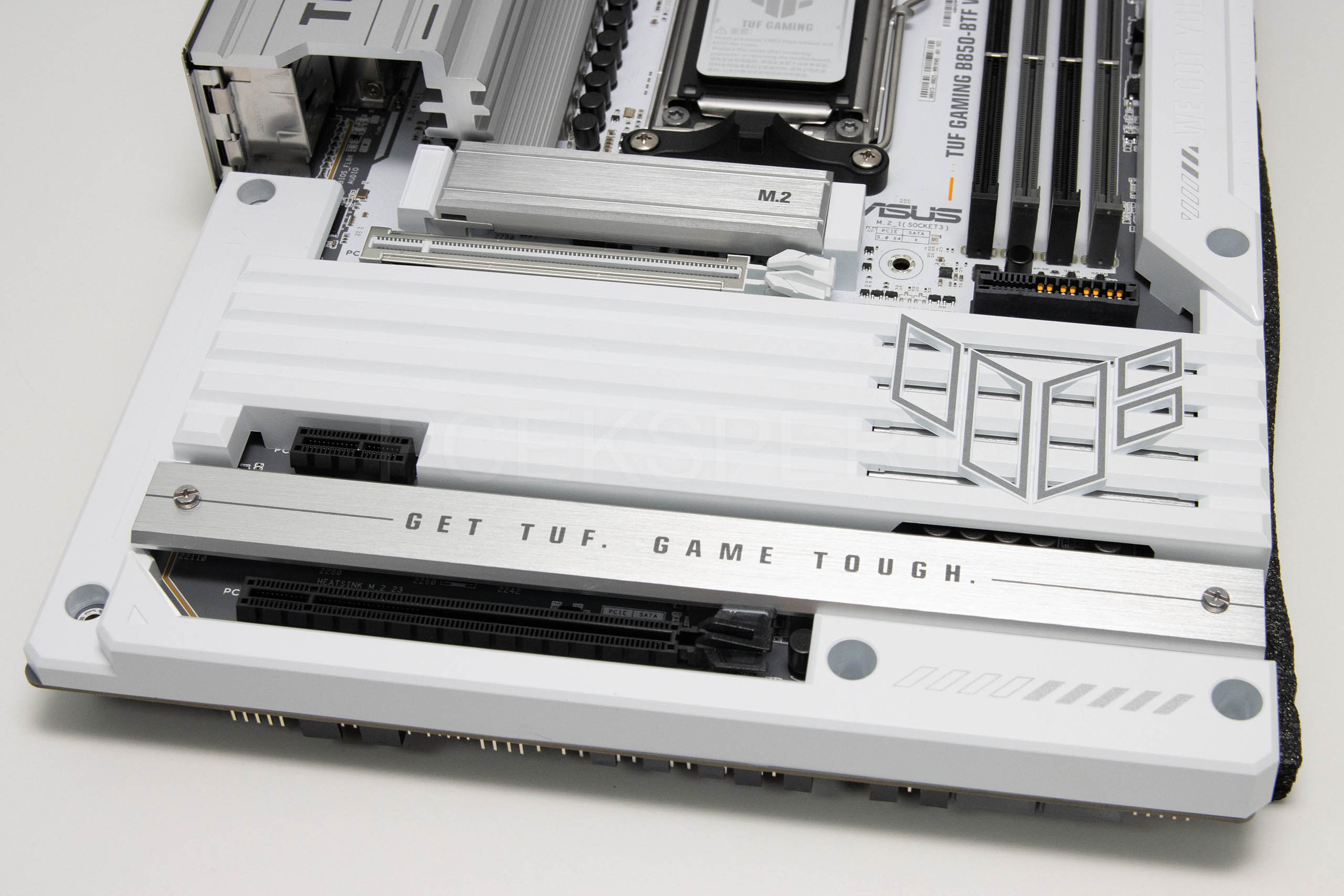

S gornje se strane na ploči nalaze tri PCIe utora. Gornji PCIe x16 slot podržava PCIe 5.0 standard te radi u punoj x16 propusnosti s Ryzenima 9000 i 7000 serije, dok će s nekim slabijim modelima u Ryzen 8000 seriji raditi u PCIe 4.0 x16 (x8/x4) modu. Ima i metalnu košuljicu da izdrži pritisak masivnijih grafičkih kartica. Srednji je PCIe 4.0 x1 slot, a donji PCIe 4.0 x16 slot radi s x4 propusnosti. Sav ostali prostor oko PCIe socketa ili M.2 hlandjaka je pokriven bijelom plastikom, a čipset i hladnjak se čak nalazi ispod plastične rešetke s TUF Gaming grbom.
Audio jedinica na ploči je bazirana na Realtekovom ALC1220P 7.1 HD Audio CODEC-u koji podržava 120 dB SNR playback i 113 dB SNR snimanje (32-bit/192-kHz). CODEC ima zaštitu, oko njega su smješteni Audio kondenzatori, i sve se nalazi na odvojenom dijelu PCB-a.

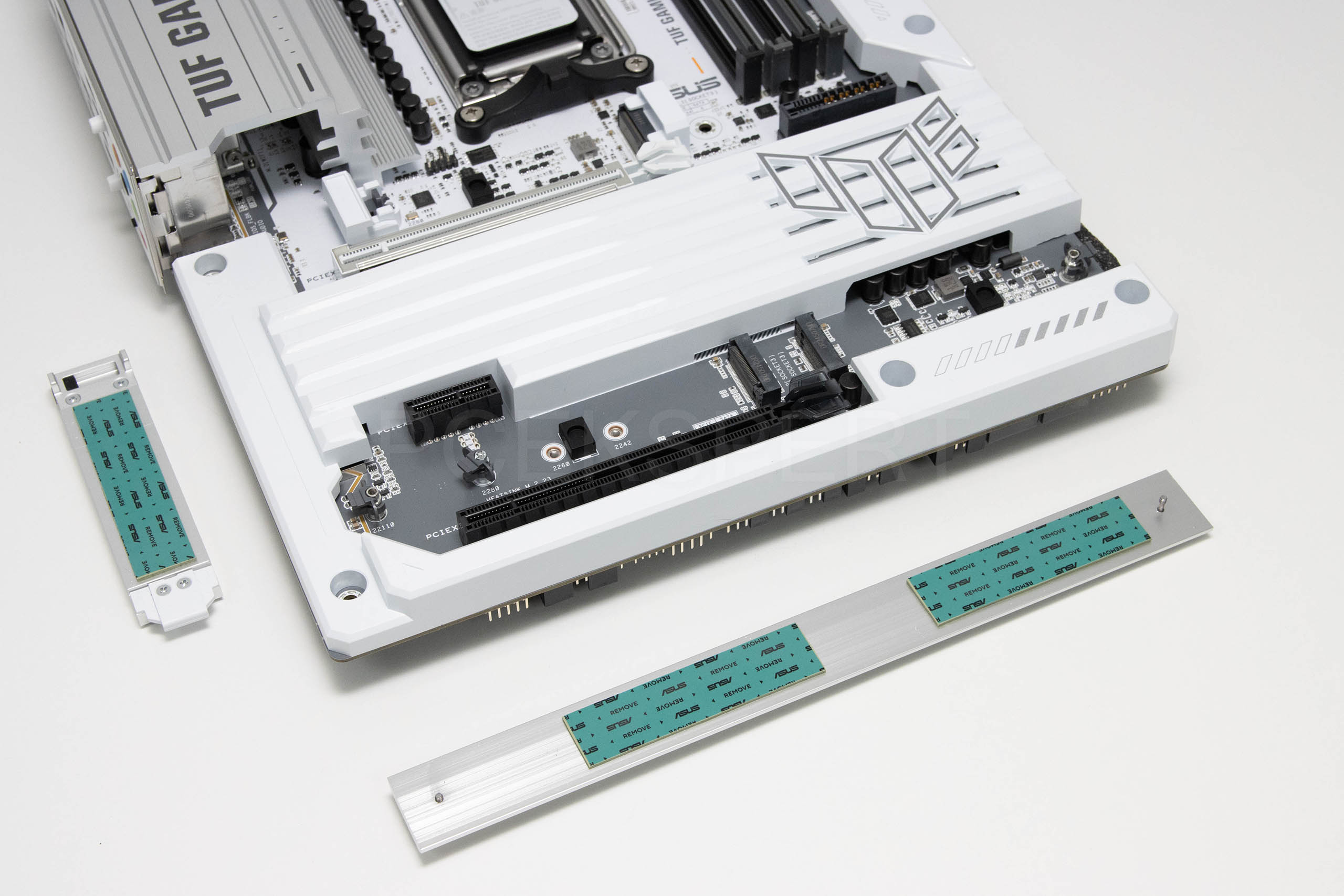

Na ploči se s gornje strane nalaze i tri M.2 slota. Gornji ima Q-release mehanizam hladnjaka, a donji ima obične vijke i pokriva dva slota. Gornji M.2_1 slot podržava 2280 uređaje u PCIe 5.0 x4 modu rada. M.2_2 slot podržava 22110 i manje uređaji u PCIe 4.0 x4 modu rada, a ta dva slota kontrolira procesor. Čipset kontrolira samo M.2_3 slot koji podržava 2280 uređaje u PCIe 4.0 x4 modu, no dijeli svoje resurse s najnižim PCIe x16 (G4) slotom. Kada je on u upotrebi, M.2_3 neće raditi. Ovo su neka praktična ograničenja B850 čipseta i o tome treba voditi brigu kod kupovine.
Ploča na sebi ima i LAN kontroler a riječ je o Realtekovom 2,5-gigabitnom ethernet kontroleru koji ima TUF LANGuard zaštitu u obliku osigurača.

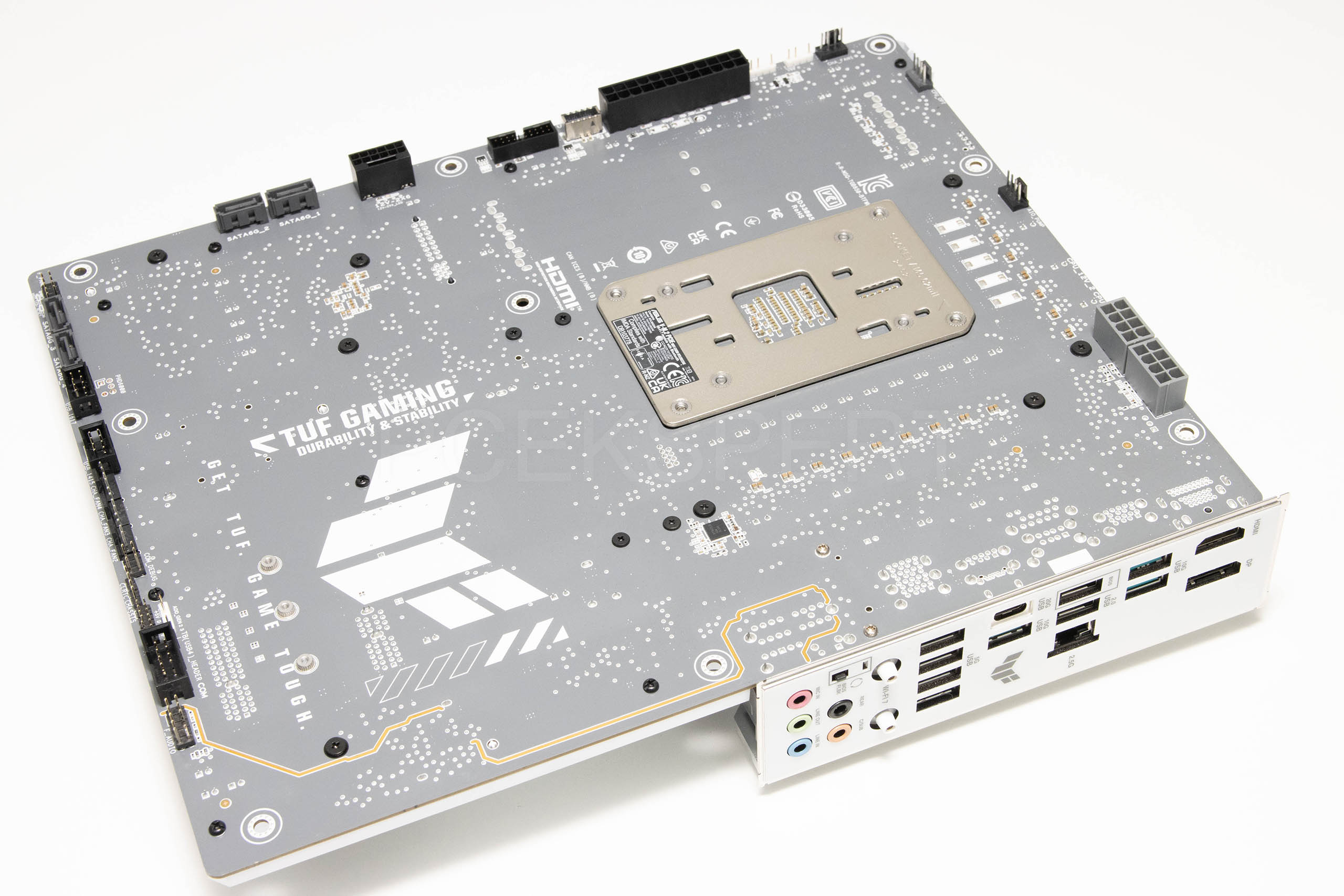

I sada konačno dolazimo do onog dijela zbog kojeg su BTF ploče posebne. Svi rubni konektori, portovi i headeri su smješteni na dno ploče. Ovdje vidimo i kako je PCB sive boje na dnu, te kako ima TUF Gaming oznaku i grb. Kao što vidimo sa slike svi su konektori ondje gdje bi ih očekivali s gornje strane što znači i da kućište u koje smještate ploču mora biti predviđeno za nju, tj. imati izreze točno na tim mjestima, kao i malo više prostora straga za konektore i organizaciju kabela.
