X870E Aorus Pro X3D ICE – prvi dio
Gigabyte donosi novu generaciju X870E ploča s X3D Turbo Mode 2.0 tehnologijom koja uz pomoć AI modela poboljšava performanse Ryzen X3D procesora. Kako to točno radi objasnit ćemo u recenziji, a osim toga donosi i 22-faznu napojnu jedinicu, moćne rashladne mogućnosti, bogatu opremu u obliku WiFi 7, 5GbE LAN-a, USB 4 portova, USB punjenja do 65 W itd. Uz to, donosi i potpuno bijeli dizajn PCB-a i portova u kombinaciji sa sivim aluminijskim hladnjacima.

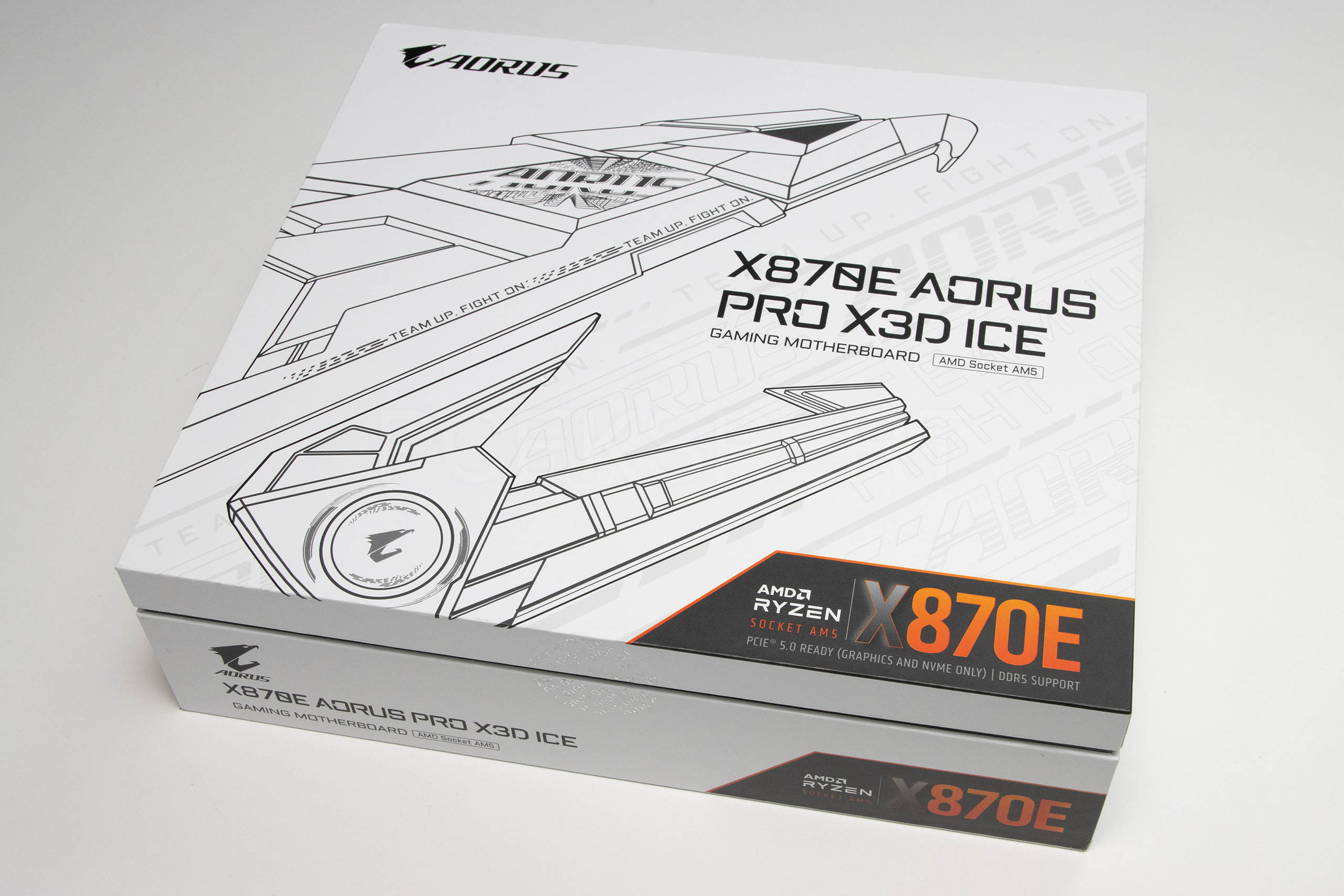

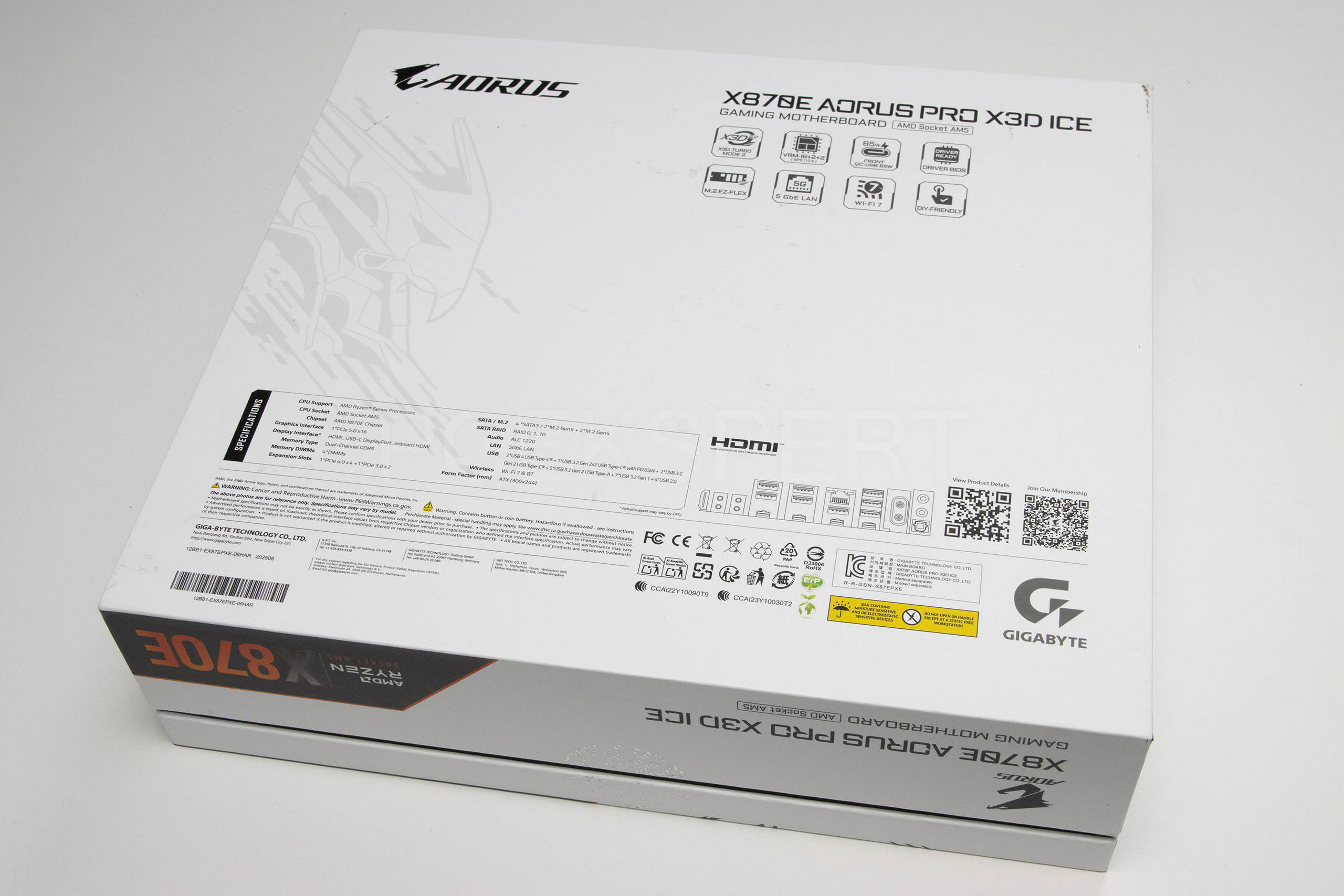

U videu otpakiranja ste kao i uvijek mogli vidjeti kako izgleda kutija, kako je ploča u njoj pakirana te što sve dolazi uz nju. Zanimljivo, Gigabyte je za ovu generaciju odlučio promijeniti način pakiranja, malo ga učiniti više “premium” i to im je i uspjelo. Vanjska je kutija tvrda, s integriranim poklopcem koji je zalijepljen sigurnosnom naljepnicom. Dakle, ako je otvarano, znat će te! Kutija je lijepo dizajnirana, s Aorus znakovljem po sebi, bijele je boje, a na njoj se nalaze i sve bitne informacije o proizvodu, tj. X870E Aorus Pro X3D ICE matičnoj ploči.

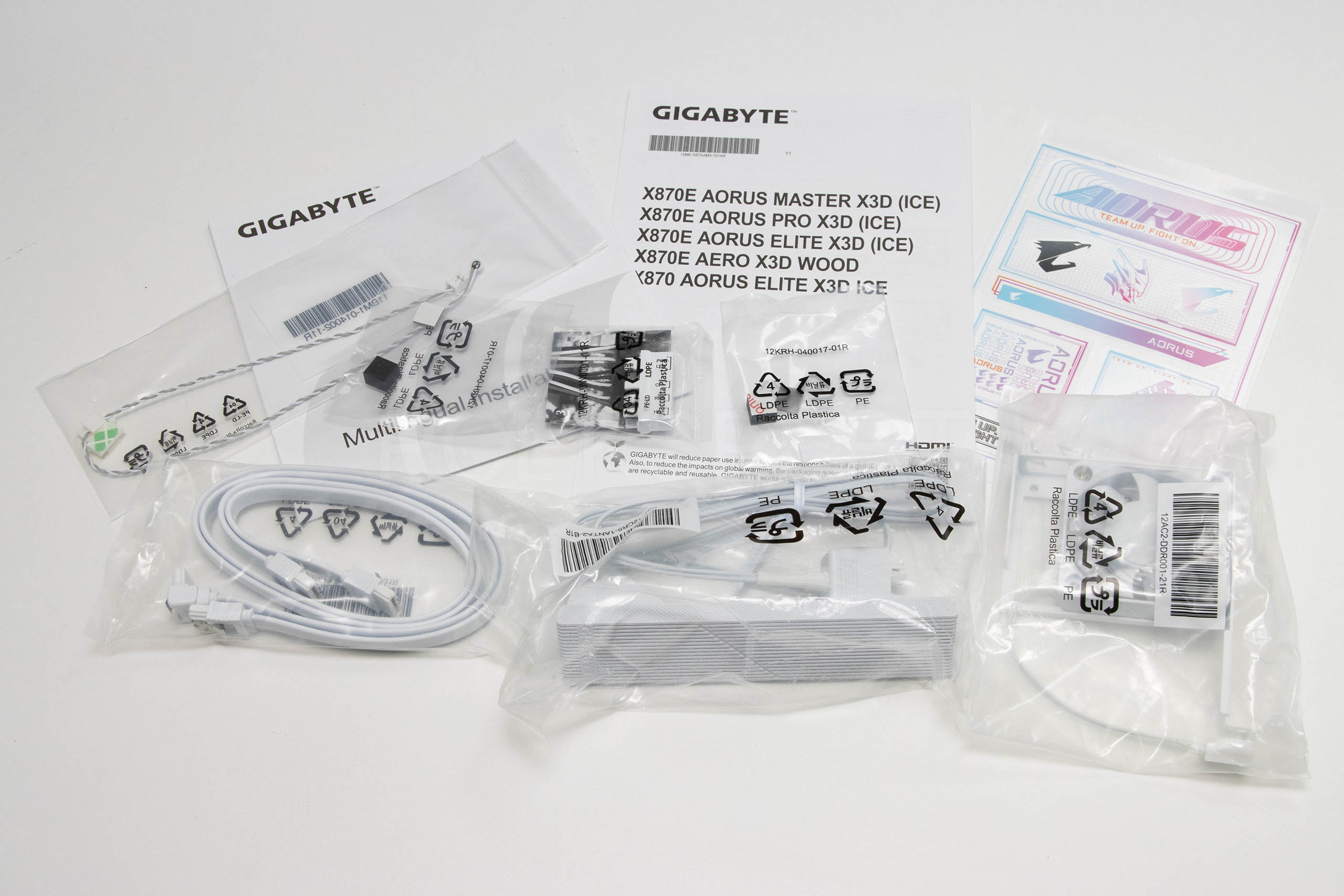

I premda je riječ o malo ekskluzivnijem proizvodu, bundle nije naročito bogat. Tu nalazimo WiFi antenu, DRAM ventilator, SATA kabele, Q konektor i mikrofon – sve u bijeloj boji. Osim toga tu su i Aorus naljepnice, šture informacije o proizvodu na dva listića i oprema za M.2 utore. Zanimljivost je svakako 40-milimetarski ventilator koji se postavlja iznad DIMM utora za hlađenje radne memorije što nam govori i o prirodi ove ploče – može se s njom i overclockirati.

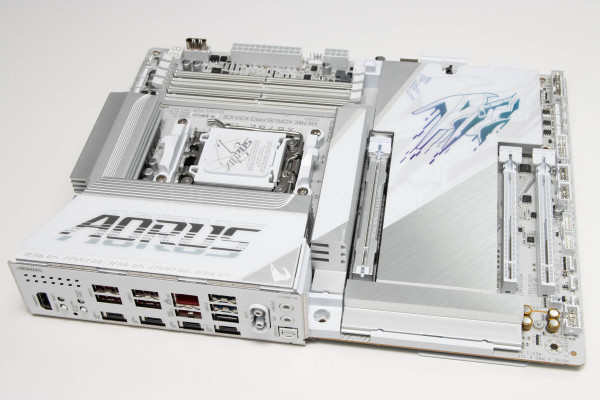

Ovo je duhovna nasljednica X670E Aorus Pro X i X870E Aorus Pro ploča, a uvelike nas podsjeća na Z890 Aorus Pro ICE model. Jasno, bijela boja je u modi, i Gigabyte to vješto iskorištava. X870E Aorus Pro X3D ICE izgleda odlično i nenapadno s kombinacijom bijelog PCB-a, bijelih plastičnih elemenata i sivih aluminijskih hladnjaka. Šarenila nema previše, tek je Aorus logo na velikom M.2 hladnjaku oplemenjen bojama. Standardnih je ATX dimenzija i dosta je natrpana, te je jedini slobodan dio PCB-a oko AM5 socketa – što je i logično. Natrpanost nas ne treba čuditi jer je ova ploča izvrsno opremljena i nudi sve što moderan entuzijast treba.
Ta natrpanost PCB-a ipak ima i svoj red, te zapravo ništa ničemu ne smeta i sve je logično raspoređeno. Layout, ili raspored elemenat po ploči je jako dobar i promišljen. Svi bitni konektori su uz rub, a donja dva PCI-e slota su dovoljno odmaknuta od gornjeg, te ih ni najdeblje grafičke kartice neće blokirati. Masivni aluminijski hladnjaci čine ovu ploču dosta teškom. Veliki se hladnjaci nalaze na moćnoj napojnoj jedinici u L orijentaciji, povezani su toplovodnom cijevi koja ima direktan kontakt s elementima, tj. preko termalne podloške (12W/mK). Na prvom se M.2 slotu nalazi visok i debeo hladnjak koji će uspješno disipirati toplinu i s najmoćnijih PCIe 5.0 SSD-a. I na donjim se M.2 slotovima nalazi veliki hladnjak koji pokriva i onaj na X870E čipsetu.

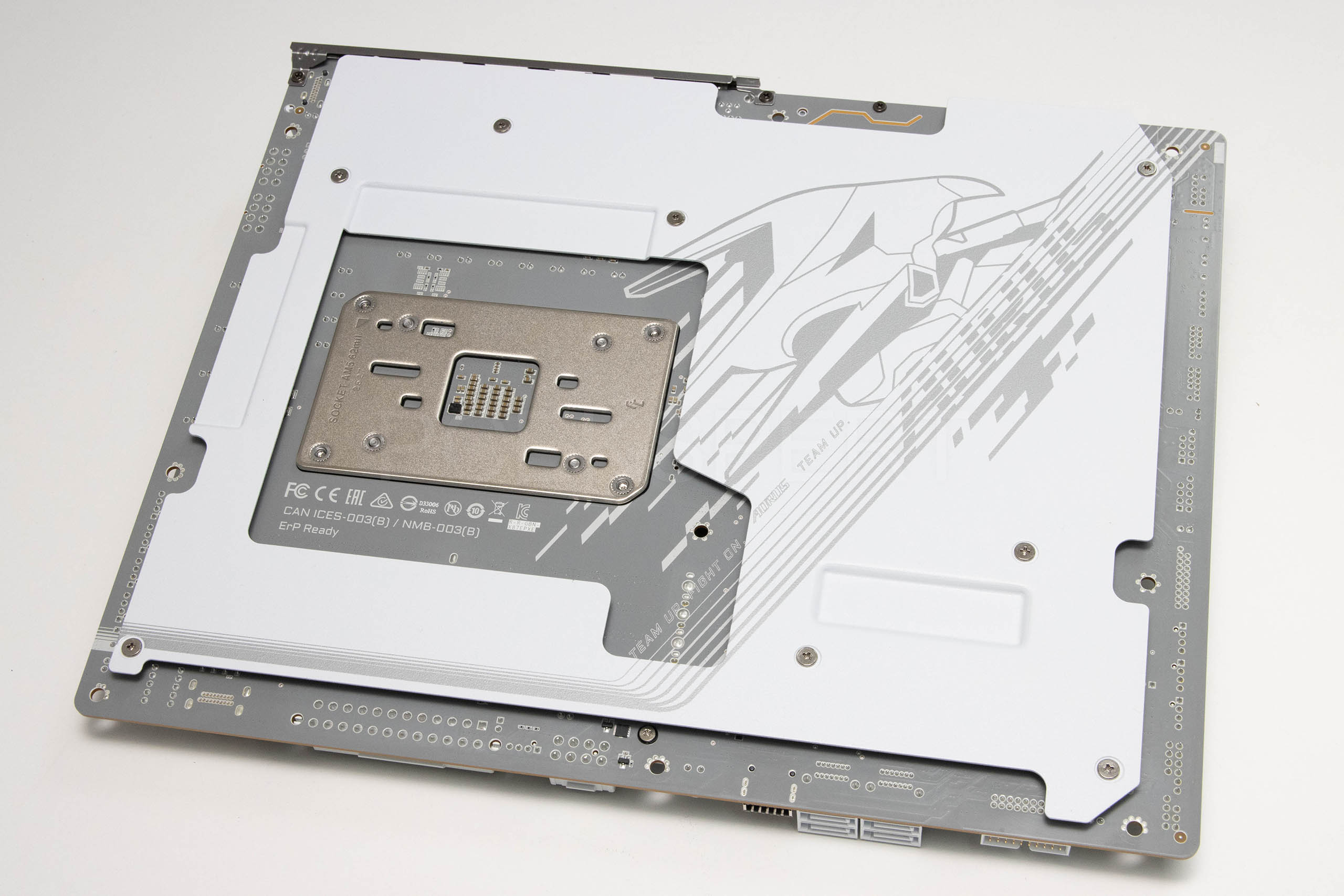

S donje je strane PCB sive boje, a na njemu se nalazi masivna metalna ploča koja služi kao pasivni hladnjak, ali i koja učvršćuje čitavu konstrukciju. Na ovoj se strani PCB-a nalazi i dio elektroničkih komponenata koje preko termalnih podložaka imaju i kontakt s metalnom pločom, koja im je tako veliki pasivni hladnjak. Na ploči vidimo i sivi Aorus natpis te grafike koje izgledaju jako dobro na bijeloj.

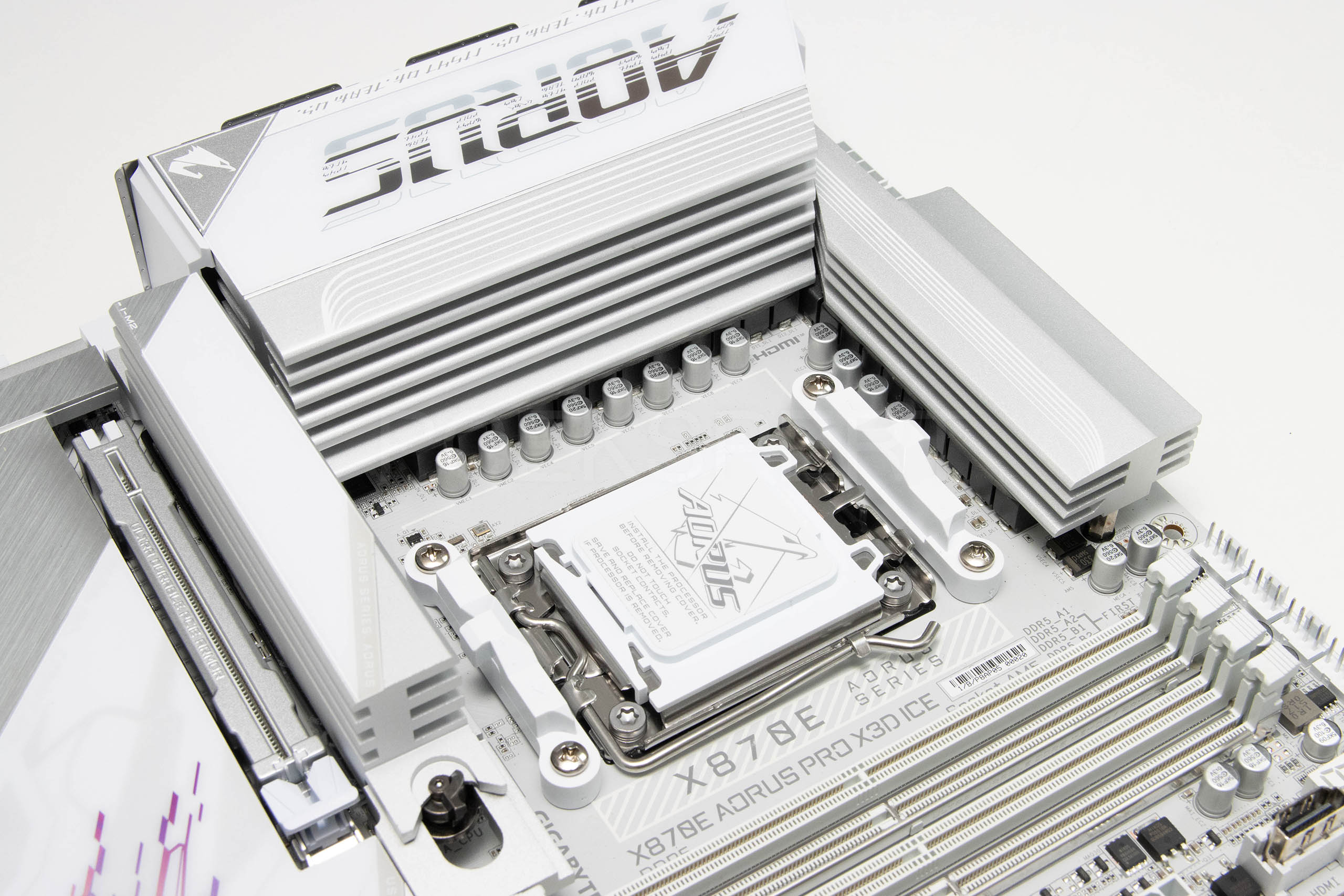

Oko AM5 socketa se smjestila iznimno moćna napojna jedinica, moćnija čak i od one na X870E Aorus Master ploči i to za dvije faze. Da, ovdje nalazimo 18+2+2 faznu napojnu jedinicu s digitalnom PWM kontrolerom, twin layoutom (jedan kanal kontrolera kontrolira dvije faze; 9+9 faza), a tu su i kvalitetne prigušnice te solid state 5K kondenzatori. SPS-ovi ili Smart Power Stageovi su 110-amperski na 18+2 konfiguraciji (Vcore + SoC), a na dvije preostale faze su 60-amperski Dr.Mos elementi.

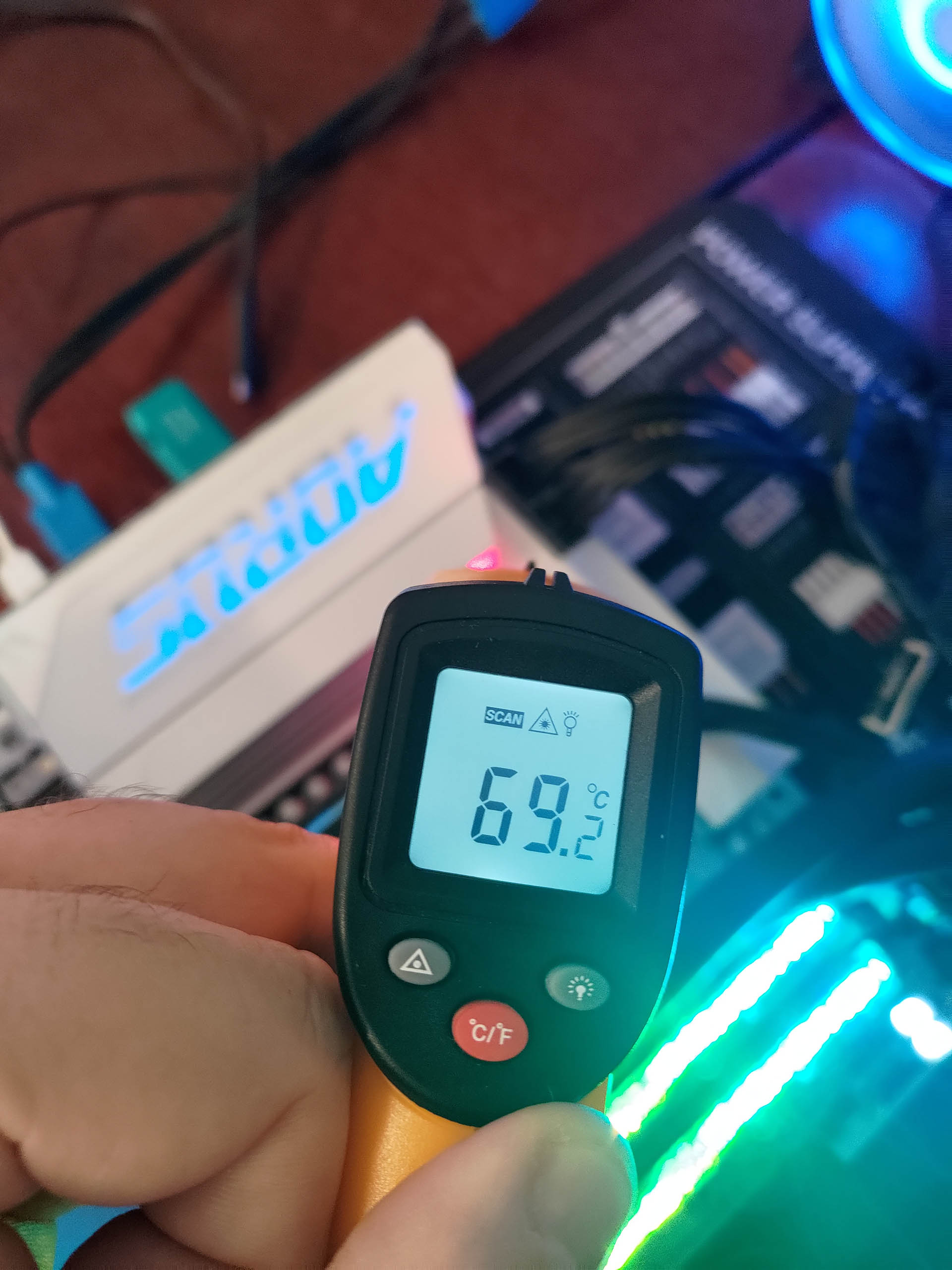

Da, Vcore faze su u stanju isporučiti do 1.980 ampera struje procesoru. Neće mu nikada toliko trebati (ni kod ekstremnog OC-a), no lijepo za znati je da sve ono što i potegne je lijepo raspoređeno na 18 faza koje se neće opterećivati ni zagrijavati. Za dodatno napajanje tu su i dva 8-pinska konektora na vrhu ploče. Pri najvećem smo opterećenju procesora IR termometrom izmjerili maksimalnih 69,2°C na VRM hladnjacima, a na hladnjaku čipseta je pri tom bilo maksimalnih 56,3°C.

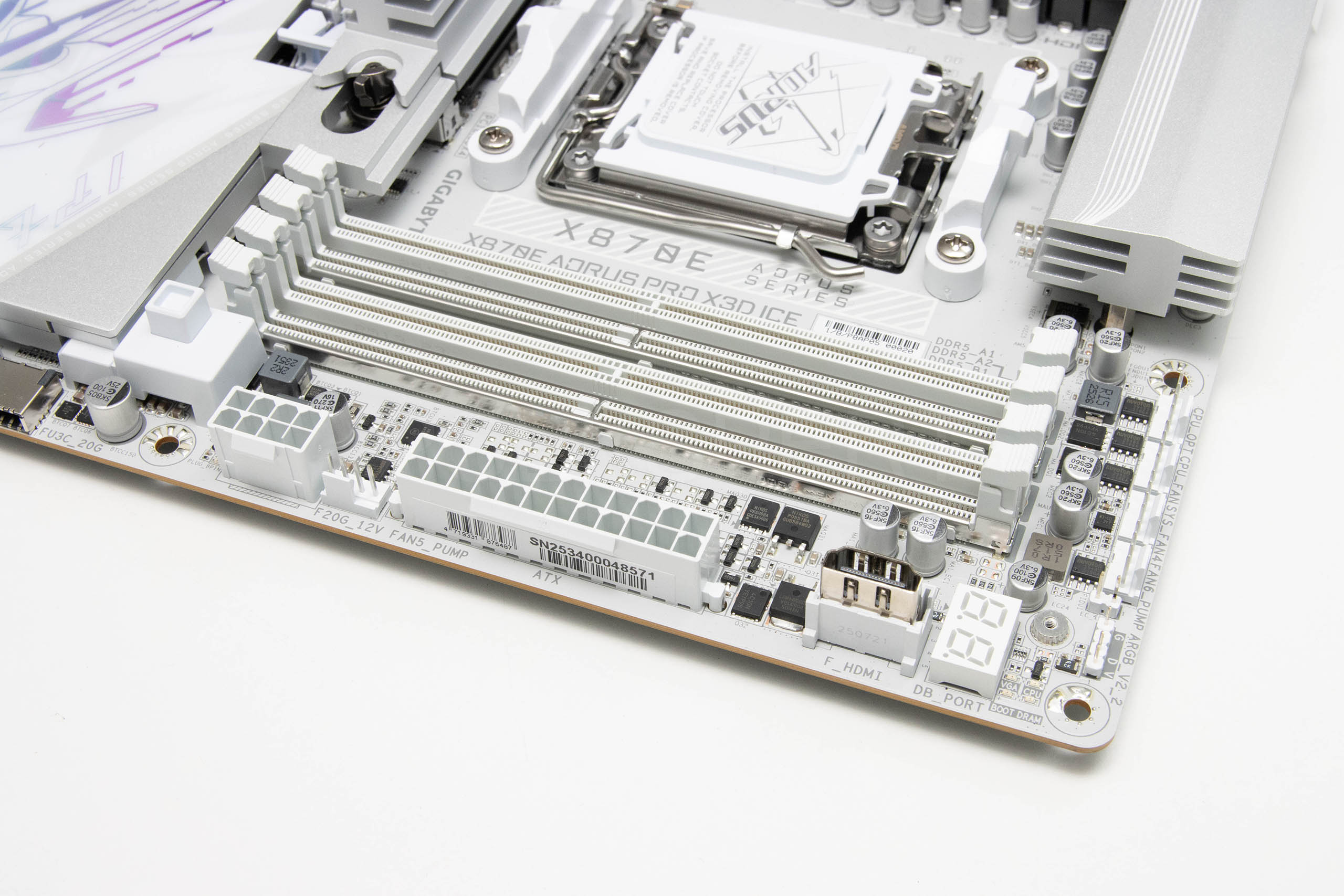

Na desnoj i gornjoj strani ploče su smješteni uobičajeni konektori i elementi. Tu je LED dijagnostika, a do nje se nalazi i POST dijagnostika s četiri malene LED-ice. Četiri DIMM slota (od čega su dva oklopljena), maksimalno podržavaju 256 GB DDR5 radne memorije brzine transfera do 9.000 MT/s, a i ovdje je korišten zaštitni sloj PCB-a za razdvajanje memorijskih vodova kako bi signal bio čišći, a implementirali su i daisy-chained rute za vodove. Na ovom se dijelu ploče nalazi i vertikalno postavljen front HDMI port za Gigabyteov dijagnostički monitor kojeg je moguće kupiti zasebno. Ovdje je ukupno i pet 4-pinskih portova za ventilatore i vodene pumpe, te jedan ARGB LED header. Ispod 24-pinskog ATX konektora se nalazi jedan 8-pinski koji služi za napajanje USB Type C headera koji je nešto niže. On donosi s USB 3.2 Gen 2×2 podršku (20 Gbps) i mogućnost punjenja uređaja snagom do 65 W (PD 3.0/ QC 4) – odlično!

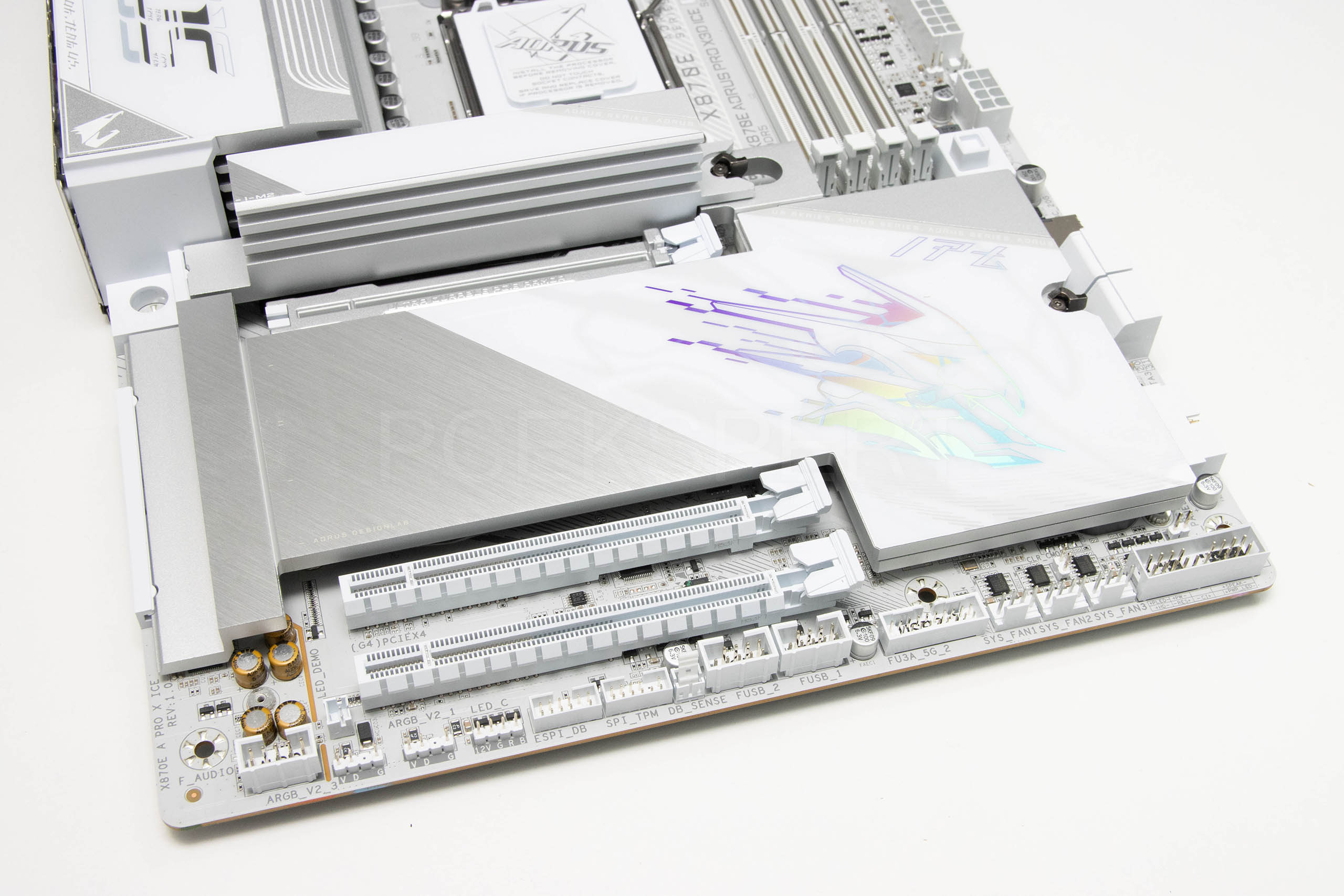

X870E Aorus Pro X3D ICE ima tri PCIe slota kao i X870E Pro ploče. Prvi je slot za grafičku karticu oklopljeni PCIe 5.0 x16 slot, a ima i izbacivač za kartice koji se nalazi ispred DIMM slotova. Na dnu ploče su dva PCIe x16 slota od kojih je gornji 4.0 x4, a donji 3.0 x2. Audio jedinica je dobro poznata, a CODEC je Realtekov ALC1220 koji omogućava 7.1-kanalni HD audio, te je potpomognut s elektrolitskim audio kondenzatorima. Za ethernet vezu se brine Realtekov 5-gigabitni LAN kontroler.
