Gigabyte Z690 Aero G & Z690 Aorus Master recenzija
Datum objave 18.01.2022 - Krešimir Matanović
Z690 Aero G - prvi dio
Aero G je namijenjena kreatorima pri čemu je poseban fokus stavljen na dizajn i na stabilnost rada, te pouzdane performanse. Ploča donosi moćnu napojnu jedinicu i mnoštvo opcija za diskove što je iznimno bitno. Aero G je u mnogo čemu slična nedavno testiranom Aorus Pro modelu Z690 ploče, ali je jasno dizajnom drugačija, te ima bolje riješeno hlađenje što ćemo vidjeti niže u recenziji.
U unboxing videu objavljenom prije par dana ste mogli vidjeti kako je ploča pakirana i što sve dolazi uz nju. Bundle nije iznimno bogat, no ovo i nije jako skupa ploča pa je to i očekivano. U pakiranju uz ploču se nalazi:
- korisničke upute
- mikrofon
- okretna WiFi antena
- 4x vijka za M.2
- 2x SATA kabela
Uz Aero G, Gigabyte je predstavio i nešto skuplju i opremljeniju Aero D ploču koja dodatno donosi Thunderbolt 4. Za sve one koji žele malo uštedjeti i ta im značajka nije bitna Aero G je idealan izbor. Na crnom se PCB-u Gigabyte potrudio napraviti svježi dizajn aluminijskih hladnjaka koji su u bijelo, sivo i crnim kombinacijama. Ploča se definitivno ističe u masi crnih i vjerujemo da će biti čest izbor za bijele i općenito svjetlije buildove.
Layout ploče, odnosno raspored elemenata po njoj je vrlo sličan onome na Z690 Aorus Pro ploči, a sitnije razlike uočavamo tek pomnijim pregledom. Sve je posloženo onako kako treba, svi su konektori i headeri uz rub i sve što smo napisali za Aorus Pro, vrijedi i ovdje. Aero G ploča kao što vidimo nema oklopljene memorijske utore, nema jednako kompleksnu audio jedinicu, no zato ima nešto što je iznimno bitno – toplovodnom cijevi spojene hladnjake na napojnoj jedinici. Kako se to odrazilo na temperature ćemo vidjeti kasnije.

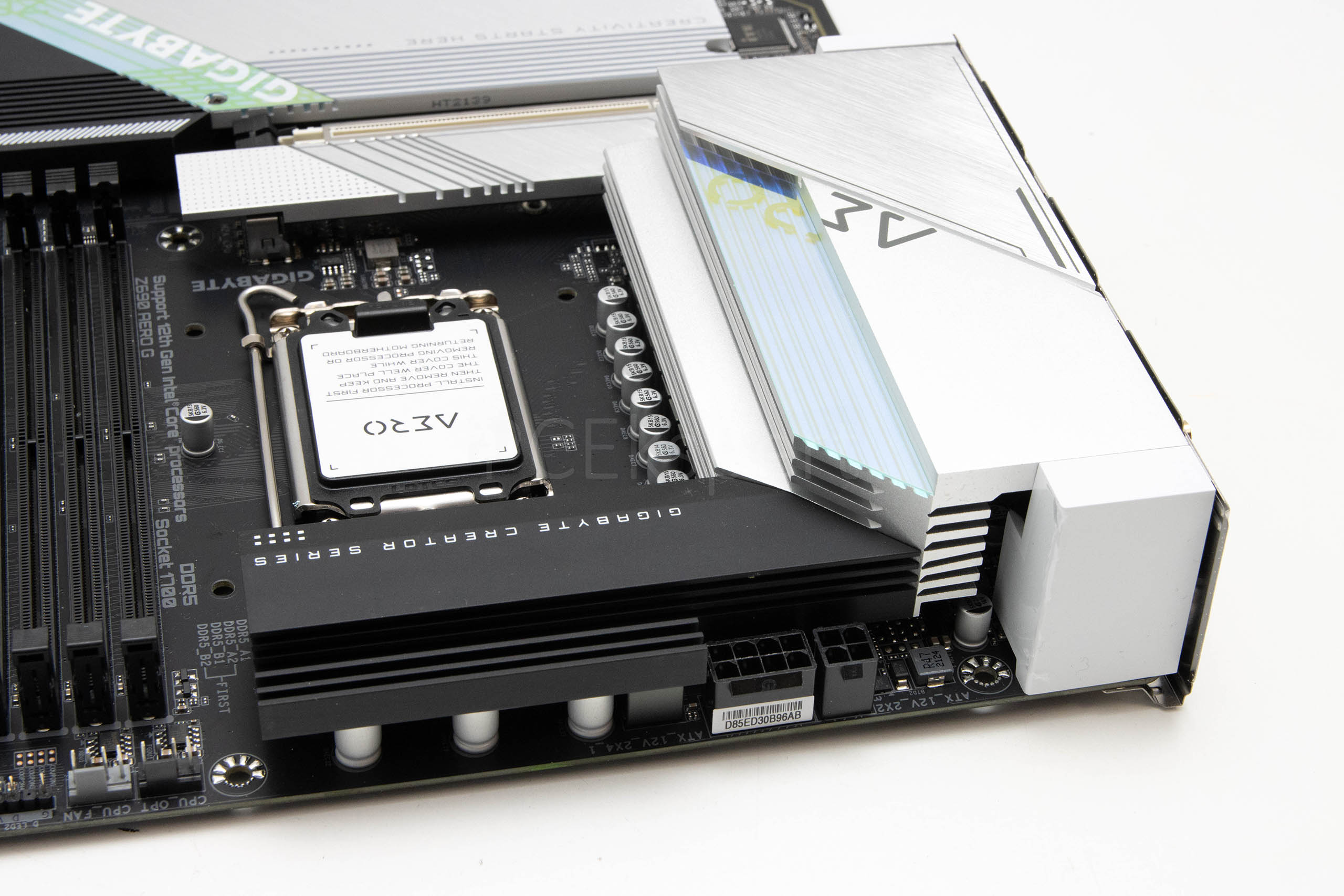

Oko socketa je dovoljno mjesta, unatoč činjenici da su hladnjaci vrlo masivni i da se protežu većom površinom ploče – pogotovo onaj uz lijevi rub koji je integriran i kao pokrov stražnjih I/O portova. Hladnjaci su stepenasti i rebrasti, vrlo slični na dvije ploče, a glavna razlika je ta da su spojeni toplovodnom cijevi kao što ćemo vidjeti kasnije. Na gornjem se rubu ploče nalaze samo dva dodatna konektora za napajanje procesora – jedan 8 i jedan 4-pinski.
Napojna je jedinica identična kao i na Aorus Pro modelu – 16 + 1 + 2 konfiguracije faza. 16 je 90-amperskih power stageova ili integriranih MOSFET-a za Vcore, jedna je 60-amperska za Vccgt (integrirana grafika), a dvije su 70-amperske DrMos faze za Vccaux (PCIe i memorijski kontroler). Korišten je Full Direct VRM dizajn što znači da VRM kontroler (RAA229131) kontrolira svaku fazu zasebno. Iza integriranih MOSFET-a su kvalitetne prigušnice i Tantalum Polymer kondenzatori. Isto tako, s donje strane socketa se nalazi jedan Tantalum Polymer kondenzator koji služi za stabilizaciju napona procesora pri visokim opterećenjima.
Na hladnjacima se ovaj put nalaze nešto drugačije termalne podloške plave boje, koje imaju bolja termička svojstva od sivih na Aorus Pro ploči. Uz to, kao što smo već i naglasili, hladnjaci su spojeni toplovodnom cijevi koja poboljšava transfer topline. To je rezultiralo i nešto nižom vršnom temperaturom pri opterećenju od 77°C (VRvcc) i 74°C VR MOS, dok smo s vanjske strane hladnjaka IC termometrom izmjerili 74,4°C. Jesu više temperature nego na Asusovim pločama, no Gigabyteice i više tjeraju procesor – nerijetko i do 240 W, što je 10 W iznad službenog ograničenja.
Memorijski su slotovi pojačani, primaju DDR 5 memoriju takta do 6.000 MHz (OC), i maksimalno do 128 GB (4x 32 GB) u dvokanalnom režimu rada. Oko memorijskih slotova se nalaze čak četiri 4-pinska konektora za ventilatore i AIO pumpe, interni USB 3.2 Gen 1 header, USB 3.2 Gen 2 header, dijagnostika od četiri male LED-ice (VGA, CPU, BOOT i DRAM), dva LED headera te naravno 24-pinski ATX konektor.
