Z890 Aorus Master – prvi dio
Odmah po lansiranju smo testirali dvije Gigabyteove Z890 ploče – jeftiniju Elite WiFi 7 i malo skuplju te prekrasnu PRO ICE. Sada na red dolazi još skuplji model ploče Master koji donosi više opreme, moćniju napojnu jedinicu i moćnije hlađenje. Ploča je namijenjena entuzijastima i overclockerima koji žele više svega, a Gigabyteu je pošlo za rukom napraviti ploču koju će mnogi poželjeti kao dostojnu nasljednicu Z790 Aorus Master i Master X modela.

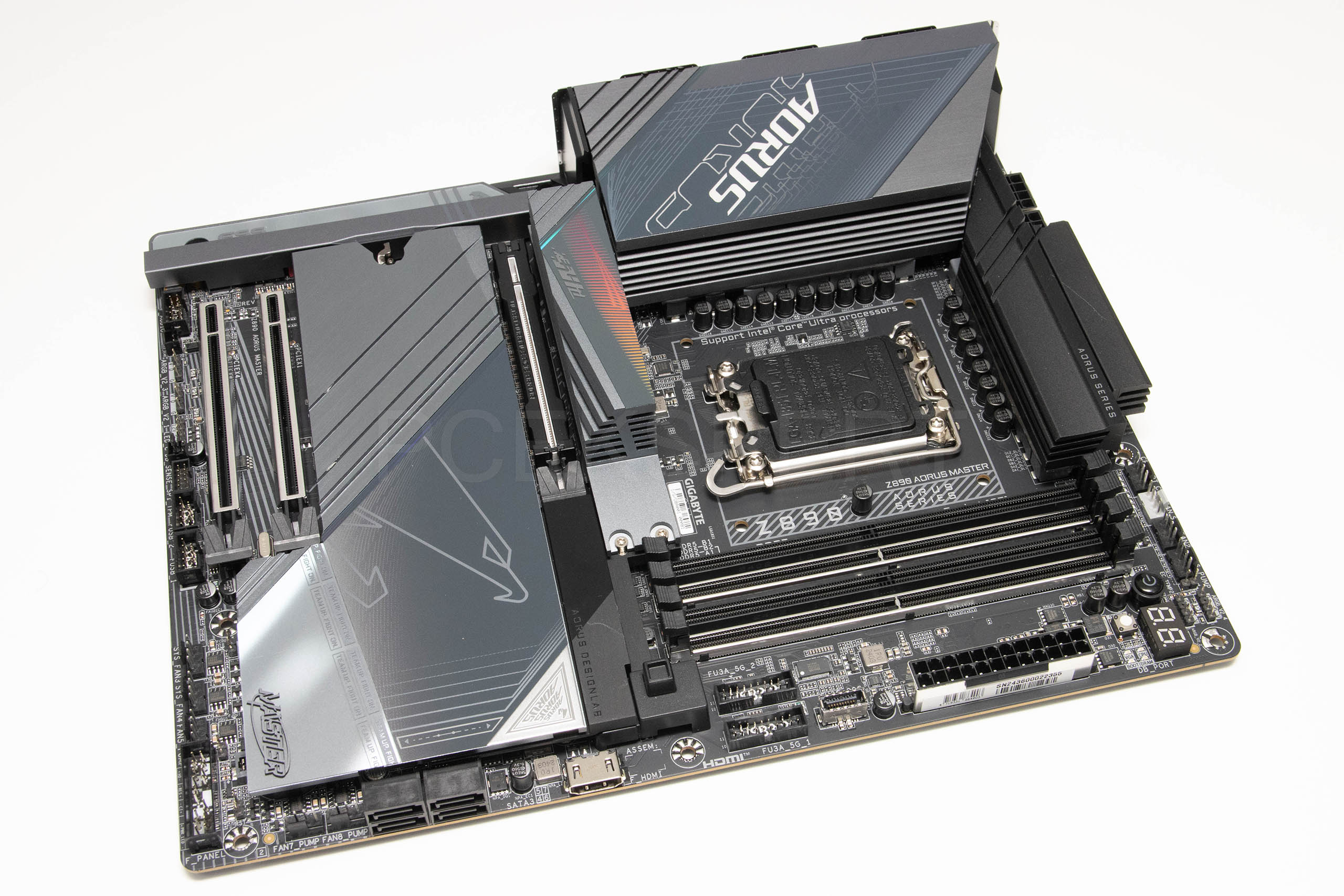

Ova je ploča direktna nasljednica modela Z790 Aorus Master i Z790 Aorus Master X koje su pratile lansiranje 13. i 14. generacije Core procesora. Sada ova ploča donosi kao što znamo novi socket za nove Core Ultra procesore i stari modeli više nisu kompatibilni. Ipak, s prethodnicama, a posebno Master X pločom dijeli velike sličnosti u dizajnu i rasporedu elemenata. Sve tri ploče su jako uspješnog dizajna i to im se ne može poreći. Gigabyte zna napraviti vizualno atraktivnu ploču a bez da ju pretjerano ukrasi. Tu su samo decentni Aorus ukrasi, a izbor boja je jako dobar.

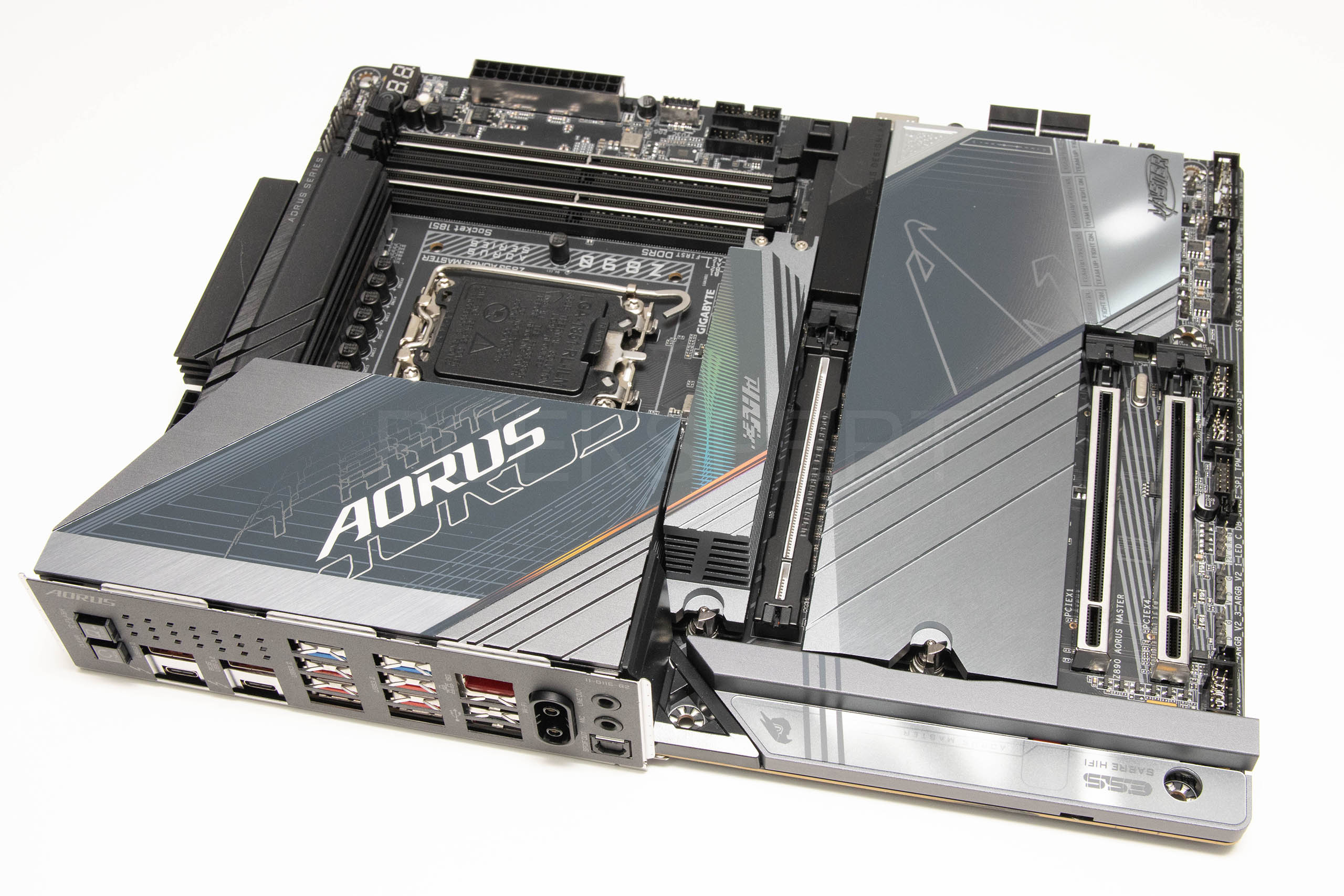

Z890 Aorus Master uvelike dijeli i raspored elemenata na ploči s PRO ICE modelom, a to znači da je layout jako dobro odrađen i da sve je logično razmješteno. Slaganje računala i aranžiranje kabela će biti vrlo jednostavno. Na vrhu stražnjeg I/O pokrova, tj. aluminijskog hladnjaka, nalazi se prozirni AORUS natpis ispod kojeg su ARGB LED-ice, a druga zona osvjetljenja se nalazi ispod hladnjaka čipseta – baš kao i kod PRO ICE. Gigabyte svakako nije pretjerivao s rasvjetom, nema nepotrebnog kiča i to nam se jako sviđa. I ovdje je korišten low-los 8-slojni PCB koji ima standardne 2oz bakrene vodove, kao i ostatak Ultra Durable tehnologija.

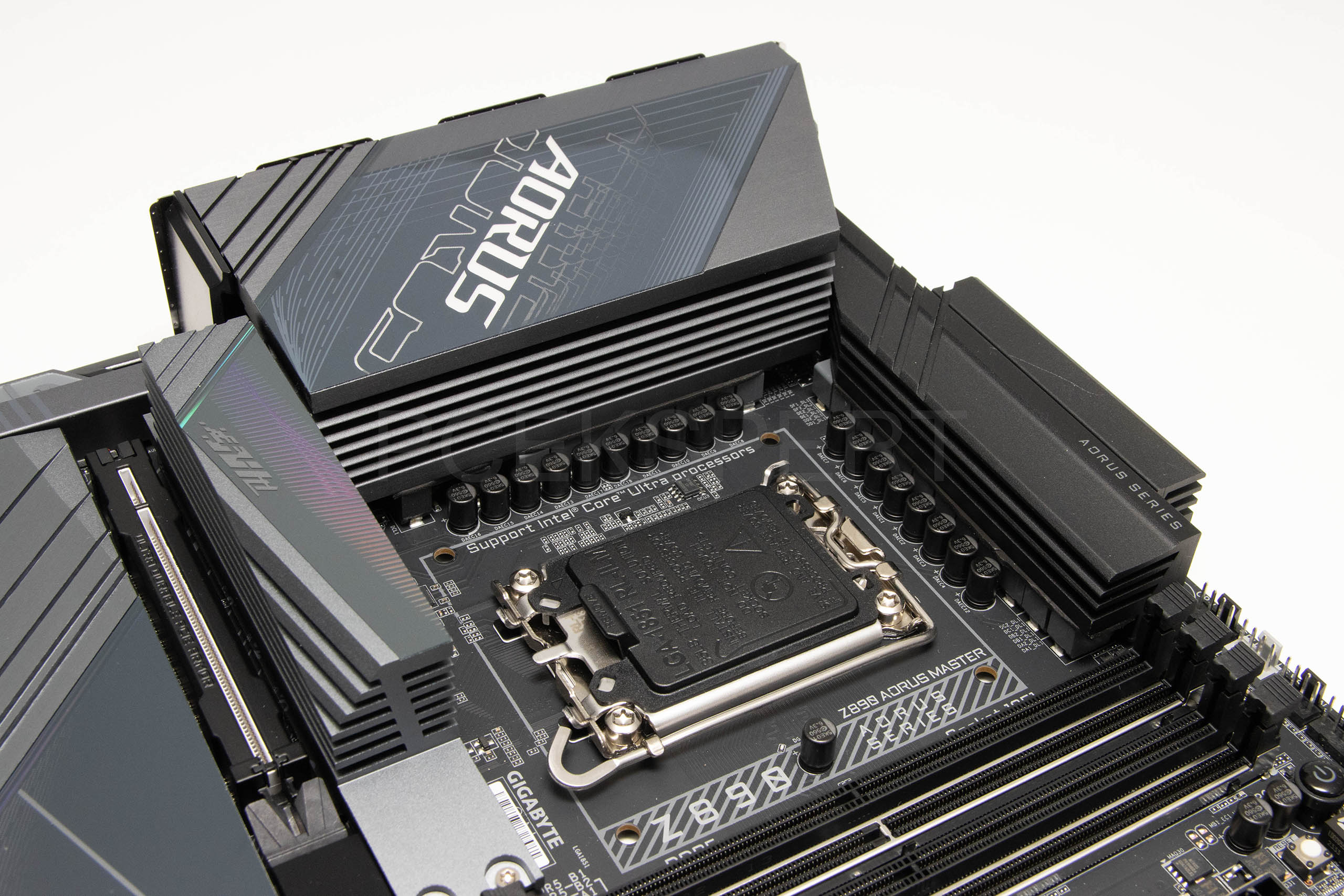

Na gornjoj strani ploče se na VRM jedinici nalaze dva masivna rebrasta aluminijska bloka povezana toplovodnom cijevi, koji imaju termalne podloške s dodirnim točkama na integriranim MOSFET-ima i na prigušnicama. Oko LGA1851 socketa ima dovoljno mjesta za sve tipove hladnjaka, no kod onih s vanjskim ventilatorima bi moglo biti problema, jer stršati iznad masivnog hladnjaka. Rješenje ovoga problema je ugradnja AIO hladnjaka, no i tu treba pripaziti s kompatibilnošću jer je i prvi M.2 hladnjak većih dimenzija. Za dodatno napajanje procesora su iznad hladnjaka smještena dva uobičajena 8-pinska konektora.

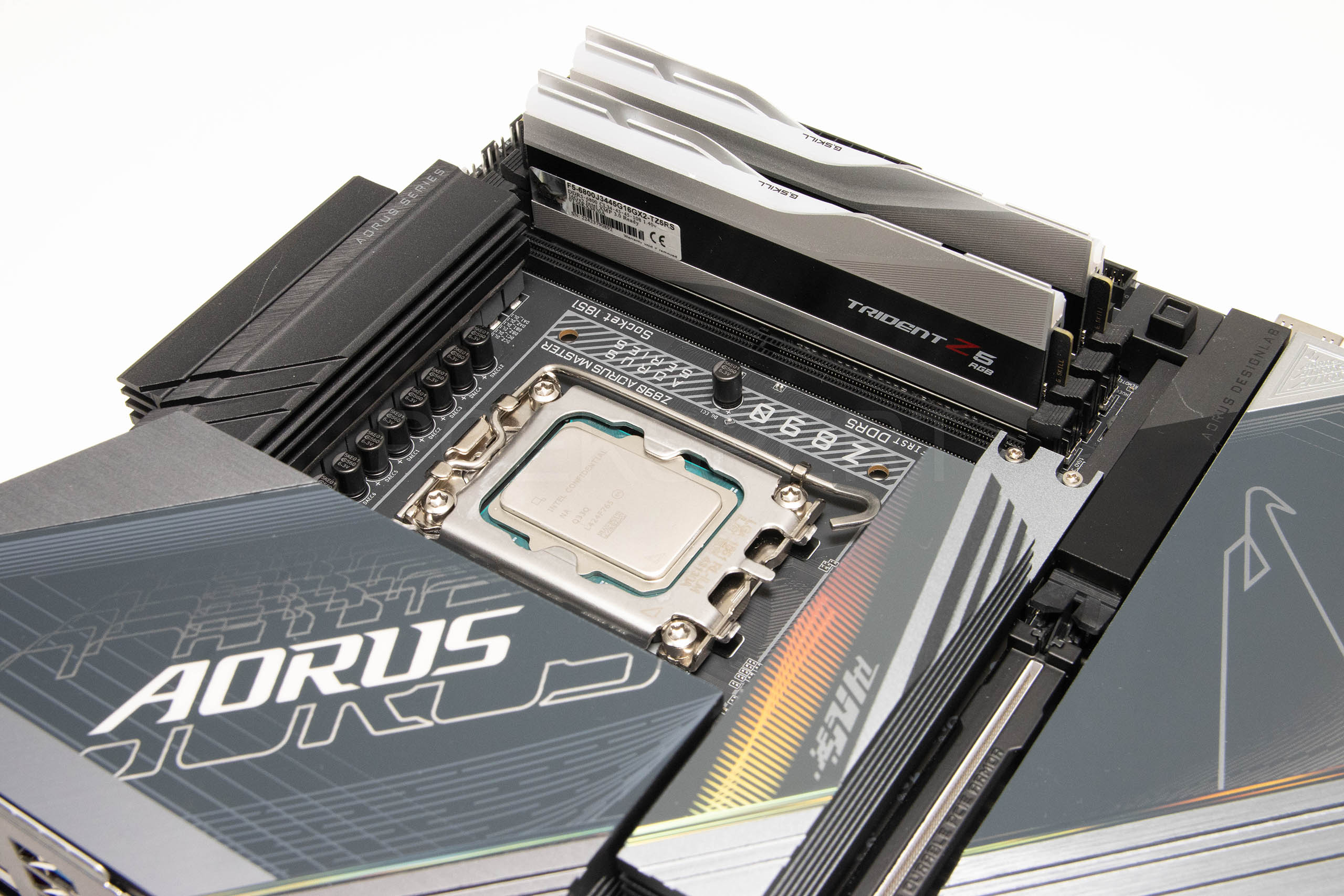

Napojna jedinica je twin (parallel) dizajna u 18+1+2-faznoj konfiguraciji. Na PCB-u nalazimo 18 110-amperskih MOSFET-a ili SPS-a (Smart Power Stage), dva 80-amperska SPS-a za Vccsa i jedan 40-amperski DrMOS za Vccgt (iGPU). Napojna je jedinica tako dovoljno masivna i za teže zadatke prilikom malo ekstremnijeg overlcockinga, za što bi se ova ploča i mogla koristiti. U faze su ugrađeni i kvalitetni 5K Solild kondenzatori te prigušnice. S obzirom na to da smo ovu ploču testirali s Intelovim Core Ultra 5 245K procesorom zagrijavanje VRM jedinice i hlandjaka nije bilo visoko.

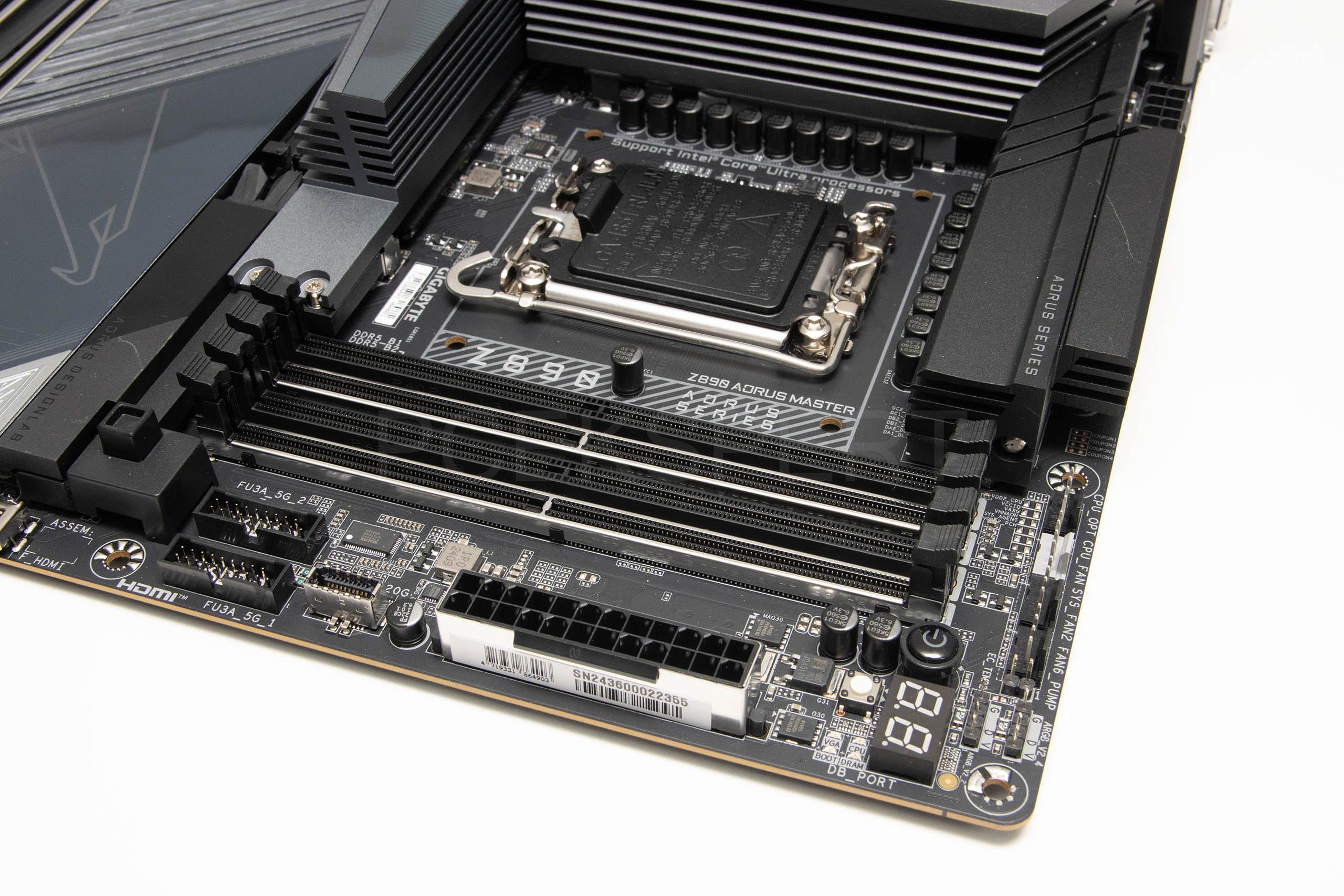

Na desnoj i gornjoj strani ploče su smješteni uobičajeni konektori, kao i Power te Reset tipke uz LED dijagnostiku. U blizini je i POST dijagnostika s četiri malene LED-ice. Kao i kod sličnih Gigabyteovih ploča, samo su dva od četiri DIMM slota oklopljena, oni koje najčešće koristimo. Četiri slota maksimalno podržavaju 256 GB DDR5 radne memorije brzine transfera do 9.500 MT/s prilikom overclockinga. Gigabyte je koristio i DDR5 XMP Booster tehnologiju koja pospješuje overclocking memorije, a podržani su DIMM i CU-DIMM moduli. Na ovom dijelu ploče nalazimo i četiri 4-pinska konektora za ventilatore i pumpe, kao i dva za RGB trake, a ispod oklopljenog 24-pinskog konektora se nalaze i dva interna USB 3.2 Gen 1 te jedan interni USB 3.2 Type C Gen 2×2.

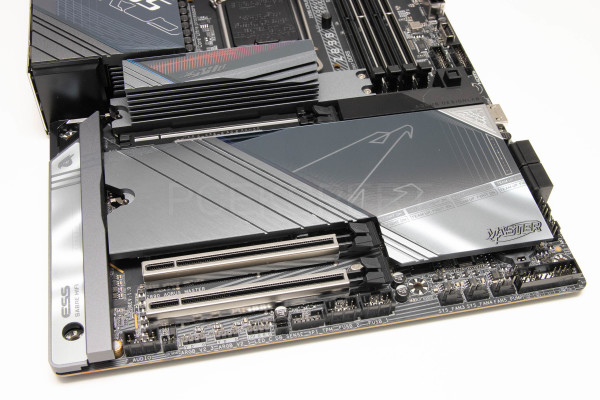

Na ploči se nalazi jedan oklopljeni PCIe 5.0 x16 slot za grafičke kartice koji ima i izbacivač za karticem, a on svoje resurse dijeli s M2D_CPU slotom (ako su oba popunjena grafička će kartica raditi u x8 modu pa to izbjegavajte jer se penali na performansama osjete). Na dnu ploče su dva PCIe x16 slota od kojih je gornji 4.0 x4, a donji 4.0 x1 – oba su kontrolirana od strane čipseta.
Audio jedinica na ovoj ploči koristi Realtekov poznati ALC1220 CODEC-u koji omogućava 5.1-kanalni HD audio, a tu je i ESS-ov ES9118 DAC. Na ploči su i audio kondenzatori (Solid + Wima). Za ethernet vezu se brine Marvelov AQtion AQC113C 10-gigabitni LAN kontroler.
