SilverStone Decathlon DA1000R Gold recenzija

SilverStonetek nam je na test poslao svoje DA1000R napajanje, koje prema Cybeneticsovoj certifikaciji spada u Gold klasu. Snage je 1.000 W te je kompatibilno s Intel ATX 3.0 standardom. Opremljeno je s Gen5 12VHPWR PCIe konektorom, ima sve japanske elektrolite, potpuno je modularnog dizajna, te ima tihi 135-milimetarski ventilator za hlađenje.

Napajanje je pakirano u klasičnu kartonsku kutiju, plave boje sa žutim detaljima. Na kutiji se nalaze sve relevantne informacije o proizvodu, a unutar nje je napajanje odlično zaštićeno debelom stiro-pjenom i smješteno u najlonsku vrećicu. Kabeli su također smješteni u najlonsku vrećicu, a uz njih tu je i knjižica s uputstvima, napojni kabel te vijci za montažu u kućište. SilverStoneTek daje deset godina ograničenog jamstva na proizvod.

Uz napajanje dolaze svi potrebni kabeli, a svi su flat tipa za lakše aranžiranje:

• 1x kabel dužine 600 milimetara s 24/20-pinskim konektorom
• 2x kabela dužine 750 milimetara s EPS 4+4-pinskim konektorom
• 1x kabel dužine 550 milimetara s 12VHPWR konektorom
• 3x kabela dužine 550 + 150 milimetara s po dva PCIe 6+2-pinska konektora
• 3x kabela dužine 600 + 150 + 150 + 150 milimetara s po 4 SATA konektora
• 1x kabel dužine 100 milimetara s 4-pinskim floppy konektorom

Kao što ste imali prilike vidjeti i u videu, malo smo se namučili dok nismo ukopčali konektore kabela koji su svi takvi – više sile nam je trebalo i za PCIe Power konektore za grafičku karticu.

SilverStone u ponudi ATX 3.0 napajanja ima četiri serije – SFX/SFX-L, Extreme, HELA i Decathlon. U ovoj posljednjoj ima 750 i 850 W modele s 80Plus Gold certifikatom, te 1.000 i 1.200 W modele s novim Cybenetiscovim Gold certifikatom. Cybenetics osim testova efikasnosti napajanja donosi i certifikate za buku, a Gold napajanja zadovoljavaju sljedeće kriterije:

• Overall Efficiency: ≥87% to <89%
• Overall PF: ≥0.970
• Overall 5VSB Efficiency: >75%
• Vampire Power: <0.19W
• 5VSB Efficiency:
• >45% with ≤0.225W load (2013 ErP Lot 6)
• >45% with ≤0.45W load (2010 ErP Lot 6)
• >75% with ≤2.75W load (CEC & 2014 ErP Lot 3)
• >75% with ≤7.5W load (CEC & 2014 ErP Lot 3)

Decathlon napajanje je dimenzija 150 x 86 x 150 milimetara i mase je 2,88 kilograma. Time zadovoljava ATX tj. PS2 format, a i nije preveliko pa će stati u kompaktnija kućišta. Da je riječ o ozbiljnom napajanju vidljivo je i po masi, a što sve skriva u unutrašnjosti će te vidjeti kasnije. Kućište je metalno, crne boje i kvalitetno napravljeno. Na stražnjoj, tj. ispušnoj strani se nalazi konektor za kabel, prekidač i Semi-fanless prekidač. Na dnu je 135-milimetarski ventilator i rešetka, na prednjoj strani modularni konektori, a na bokovima i gornjoj stranici su informacije o proizvodu. Ulazni napon u napajanje može varirati od 90 do 264 Vrms, a frekvencija od 47 do 63 Hz. PFC je aktivan i iznosi >0.96 pri punom opterećenje. Inrush struja je ispod 130 A pri 25°C kako ne bi došlo do oštećenja, a curenje struje pri 230 V ulaza je 3,5 mA.

DA1000R (SST-DA1000R-GM) je kao što mu i ime govori napajanje vršne snage 1 kilovata (1.000 W), a zanimljiv je i podatak kako ima gustoću snage od 517 W po litri zapremine. Ima DC-DC arhitekturu s jednim +12V vodom iz kojeg su izvedeni “niži” vodovi. Na +12V vodu je maksimalna struja 83,5 A tj. po ohmovom zakonu snaga od 1.002 W, a proizvođač tvrdi i kako je izmjereni pipple na tom vodu 70 mV. +5V vod maksimalno daje 22 ampera struje, uz izmjereni ripple od 30 mV. +3,3V vod također daje 22 ampera struje uz isti izmjereni ripple od 30 mV. Tu su naravno i +5VSB te -12V vodovi. Proizvođač navodi i podatke kako je regulacija opterećenja na svim vodovima ispod 1 %, a granice za +12V vod su postavljene na +5% i -7% uz kapacitivno opterećenje od 6600 uF. Proizvođač navodi i hold-up vrijeme od 12 milisekundi u kojem napajanje daje 80% maksimalne snage.

Napajanje ima i niz zaštita koje uključuju:

• Over Current Protection
• Over Power Protection
• Over Voltage Protection
• Short Circuit Protection
• Under Voltage Protection
• Over Temperature Protection
• No load operation

Temperaturno radno područje napajanja je 0 do 50°C, a MTBF je 100.000 sati.Vrlo bitan podatak je i da napajanje može davati kontinuiranu vršnu snagu 24/7 pri temperaturi od 50°C.

Napajanje je potpuno modularno i s prednje se strane (ako gledamo da je ispuh stražnja strana), nalaze odvojeni 24-pinski ATX konektori, pet EPS/PCIe konektora, tri SATA konektora i jedan novi 12HPWR H+ konektor. Riječ je o konektoru koji je došao s Nvidijinim PCIe 5.0 grafičkim karticama i koji prema Intel ATX 3.0 specifikacijama može direktno dati do 600 W (55 A) snage grafičkim karticama uz stupnjevanje na 450, 300 i 150 W. Konektor ima 12+4 pinsku konfiguraciju.

Proizvođač ovoga napajanja je CWT (Channel-Well Technologies) a platforma je tipična DC-DC. Na strani filtriranja imamo četiri Y i dva X kondenzatora, dva induktora, dva ispravljača i hladnjak na kojem su APFC komponente. Svi kondenzatori su japanske proizvodnje (Nipon Chemi-Con, Rubycon i Nichicon). Na primarnoj strani transformatora se uz 105°C kondenzator nalazi half-bridge LLC inverzijski sklop na hladnjaku. Na sekundarnoj strani transformatora se na zasebnoj su pločici nalaze tranzistori koji pretvaraju izlaz transformatora u glavni DC izlaz, koji se onda iz +12V generira i u ostale 3,3V i 5V vodove.

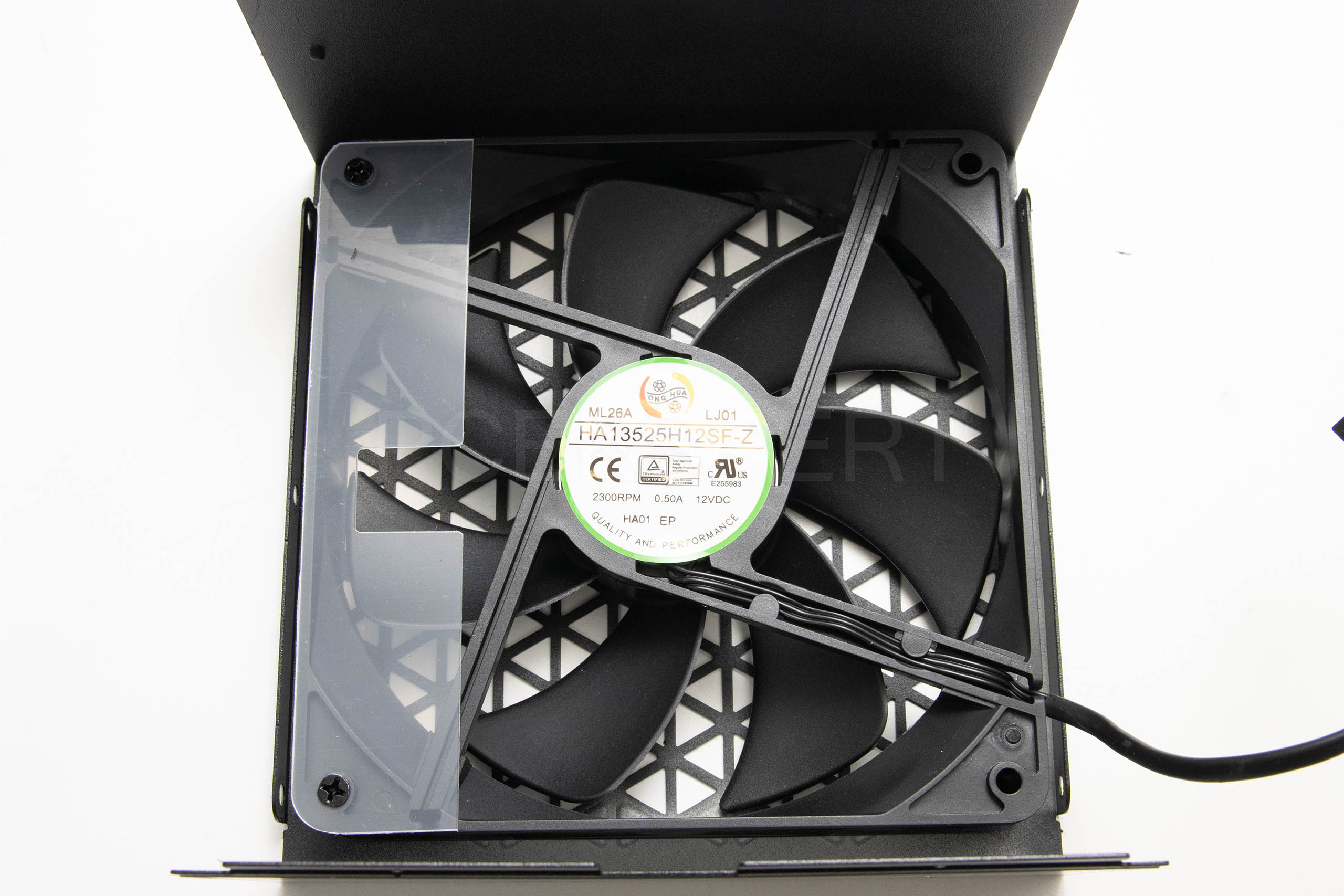

U napajanje je ugrađen 135-milimetarski ventilator s FDB ovjesom koji ima hibridni način rada. U semi-fanless modu je neaktivan sve do 300 W opterećenja nakon čega se uključuje i ostaje ispod 1.000 okretaja sve do oko 900 W opterećenja pri čemu je iznimno tih. Izmjerili smo maksimalnu buku do 36,2 dB(A) na 750 W opetrećenja. Pod punim se opterećenjem zavrti do oko 1.500 okretaja u minuti no tu nismo mogli izmjeriti buku jer su ga grafičke kartice nadjačavale. No, subjektivno “mjerenje” uhom blizu uređaja je pokazalo da je ventilator dosta čujan.
