AMD ATi HD3870 X2 – dvoglavo čudovište

Datum objave 28.01.2008 - Krešimir Matanović

Uvod i opis

Danas AMD predstavlja najnoviju ATi grafičku karticu kojom nakon duže vremena cilja na sam vrh tržišta. Model koji predstavlja zove se Radeon HD3870 X2 a baziran je na dobro nam poznatom RV670 čipu, da budemo precizniji na njih dva, koji se nalaze na istoj tiskanoj ploči. Glasine o ovoj kartici vjerojatno ste imali prilike pročitati tijekom zadnjih nekoliko mjeseci, no spominjano je samo njeno razvojno ime – R680. Karticu smo usporedili sa proizvodima kojima bi ona trebala biti tržišni konkurent, a to su dva nVidijina modela 8800GT 512MB u SLI konfiguraciji. U test smo ubacili i dvije HD3870 kartice u GeCube X-Turbo III izdanju, da vidimo da li postoje razlike između CrossFire načina rada dva RV670 čipa i načina na koji su povezani u HD3870 X2 kartici.

S obzirom kako je sve vezano uz GPU na HD3870 X2 duplo, dolazimo do brojki od 640 stream procesora, 32 teksturne jedinice i 32 render jedinice, tj. 1,332 milijarde tranzistora koji joj daju računsku snagu od preko jednog teraflopa što su priznati ćete prilično impresivne brojke. GPU naravno podržava DX10.1, što podrazumijeva SM4.1, 32 bitno FPU filtriranje itd te OpenGL 2.0 standard. Grafički čipovi rade na 825MHz (sjetimo se da RV670 čipovi rade na 775MHz), a međusobno su povezani PCIe (v1.1) preklopnikom koji je proizvod kompanije PLX. Taj preklopnik bi mogao biti i potencijalno usko grlo jer sa svakim GPU-om komunicira preko "samo" 8 PCIe linija. Jedna od prednosti korištenja ovakvog riješenja je da korisnici ne moraju kupovati iznimno skupe matične ploče sa 4 PCI-E utora da bi upogonili četiri HD3870 kartice u Crossfireu. Sada je dovoljno imati 2 PCI-E utora i uživati u četiri GPU-a na dvije kartice. S druge strane izradu ovakvih ili sličnih kartica u prošlosti nisu pratili sjajni prodajni rezultati (iako je izvedbom drugačija sjetimo se nVidijine 7950 GX2, pa Sapphire-ove Radeon X1950 Pro Dual itd.), te je često pokazatelj kako proizvođači u datom trenutku nemaju pravo single-chip rješenje. Čini se kako je to slučaj i sa ATi-em koji već duže vremena ne može parirati nVidiji. Ipak, moguće je da je ovaj proizvod nagovještaj budućnosti, kada će sve kartice imati dva ili više GPU-a, samo je pitanje da li u ovom obliku ili spojene u jednoj jezgri. HD3870X2 ima samo jedan CrossFire konektor što znači da ih najviše možemo spojiti dvije u CrossFire.

Memorijski kontroler sa 512-bitnim unutarnjim dizajnom dopušta korištenje memorije po GPU-u što bi značilo da će AMD-ovi partneri biti u mogućnosti opremiti ove kartice sa 2GB memorije. U našem slučaju kartica je bila opremljena sa 1GB GDDR3 memorije koja radi na 900MHz (efektivno 1800MHz). GDDR3 memorija je korištena zbog snižavanja troškova proizvodnje, istog razloga zbog kojeg na karticu nije implementiran PCIe 2.0 preklopnik. Za učinkovito baratanje električnom energijom brine se ATI PowerPlay tehnologija (nadzire rad GPU-a te dinamički mijenja taktove i napone u ovisnosti o opretećenju). Zahvaljujući ovoj tehnologiji, AMD-ove stolne kartice imaju vrlo nisku potrošnju kad nisu pod opterećenjem. Što se tiče načina napajanja, kartica zahtjeva dva 6-pinska PCIe konektora ili jedan 6-pinski i jedan 8-pinski, jednako kao stariji Radeon HD 2900 XT. Korištenje 8-pinskog konektora preporučeno je za korisnike koji karticu planiraju overclockirati.

Dual-slot aluminijski hladnjak je masivan a novina je i aluminijska ploča sa donje starne kartice. Zanimljivo je da nema traga toplovodnim cijevima, tehnologiji koja se nametnula kao najbolje rješenje za implementaciju zračnog hlađenja. Ugrađeni ventilator je u većini slučajeva prilično tih, no s obzirom da se kartica dosta grije tu i tamo se prilikom vršnih opterećenja zna "zaletiti" u visoke okretaje kada postaje bučan, ali to na sreću ne traje dugo. Ostale karakteristike su već dobro poznate a uključuju Unified Video Decoder (H.264/AVC i VC-1) koji omogućava reprodukciju HD DVD i Blu-Ray sadržaja u 1080p, zatim Ultimate Image Quality koji nadmašuje 1080p standard te omogućuje rezolucije do 2560x1600. HDMI je također podržan i to preko dodatnog adaptera za DVI-I, a ugrađen je i AMD-ov Xilleon HDTV koder. Toliko u teoretskom dijelu. Bacimo se na testiranje.

Test sistem i način testiranja

Test sistem:

Test sistem :: Hardware
Platforme

Foxconn X38A Digital Life

XFX nForce 780i SLI
Procesor(i)

Intel Quad Extreme @ 2.93GHz
Memorija

2x 1GB, 800 MHz CAS 5-5-5-15 2T
Grafičke kartice

ATi HD3870 X2,

Driveri: Beta 8-451-2-080108a;

2x GeCube HD 3870 X-Turbo III,

Driveri : Catalyst 7.12;

2x XFX GF8800 GT 512MB Alpha Dog Edition,

Driveri: Forceware 169.25
Muzička kartica

On Board
Hard disk(ovi)

Maxtor 250GB SATA II
DVD-RW Pioneer DVR-110D
DVD-ROM

Teac DV-516G

Testni sistem :: Software
OS Windows Vista Ultimate 32-bit
Chipset datoteke

Intel 8.3.1.1009

nVidia nForce 9.46
DirectX verzija 10.0
3DMark '06 v1.0.2, rezolucija 1920x1200

World of Warcraft

 - timetest (flyby)
Call of Duty 4: Modern Warfare - max. details, mp timedemo (warfare mod)
Crysis

Crysis Benchmark Tool 1.5

High details, DX10, SM4.0
World in Conflict

- max. details, - DX10, SM4.0

- mp timedemo, warfare mod

Unreal Tournament 3

UT3 Benchmark Tool v.0.2.0.45

- DX10 max. details

- Onyx coast, flyby

COD: Opposing Fronts - ugrađeni test, max. details, DX10


Način testiranja

Zbog snažnih grafčkih kartica kojima se danas bavimo 3DMark-u 06 smo podigli rezoluciju na 1920x1200 te izvrtili SM2.0 i SM3.0 testove. WoW je testrian preko timetest komande (flyby), a COD4 sa MultiPlayer timedemom sa uključenim warfare modom. Za Crysis je korišten Benchmark Tool u finalnoj verziji, a za UT3 njegov Benchmark Tool u verziji 0.2.0.45 (Onyx Coast - flyby). WIC je testiran preko internog benchmarka kao i COH: Opposing Fronts. Svakako moramo napomenuti kako su korištene DX10 postavke u svim igrama koje imaju tu podršku. U slučaju nVidijinih kartica u driverima je korištena High Quality opcija (standardna je Quality).

Kartice korištene za CrossFire kombinaciju su overclockirane verzije 3870 kartica, a rade na 800MHz za GPU i 2200MHz za GDDR4 memoriju. Dakle memorija je znatno brža nego na HD3870X2 modelu i to ćemo uzeti u obzir prilikom komentara rezultata.

Ovdje svakako moramo napomenuti kako nas performanse DX10 API-a svaki puta sve više iznenađuju. prilikom testiranja dolazi do bottleneckova na čudnim mjestima i performanse u pojedinim testovima znaju dosta varirati na ponovljenim testovima i to je nešto na čemu će programeri i Microsoft definitivno morati poraditi.

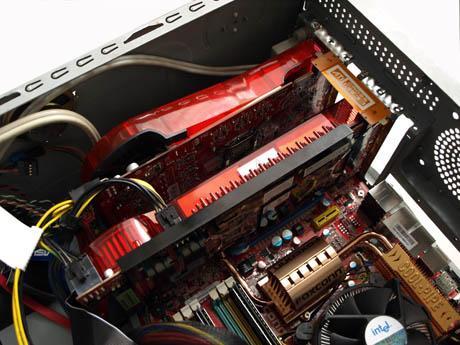

Slika prikazuje našu znatiželju iz koje smo pokušali upogoniti CrossFire setup između HD3870X2 i jedne obične HD 3870 kartice što nam nažalost nije uspjelo. Uzrok problema su naravno driveri.

Overclockingom i mjerenjem temperatura HD3870 X2 kartice se nismo stigli pozabaviti zbog nedostatka vremena te će to sigurno biti predmet budućih testova, na zato vam donosimo usporedbu potrošnje el. energije konfiguracije u kombinaciji sa testiranim karticama.

Problemi na koje smo naletjeli prilikom izvršavanja pojedinih testova su sljedeći:

  • World in Conflict - CrossFire ne prikazuje dobro sliku sve dok ne pritisnemo alt+enter kombinaciju (Windowed Mod) te onda ponovo vratimo u full screen mod
  • COD4 - Multiplayer se ruši ako na konektoru za mikrofon na zvučnoj kartici nemamo ništa prikopčano, no to nije problem grafičkih kartica nego integriranih zvučnih kartica i samog COD-a

    Rezultati testa i potrošnja


    3DMark 06
    SM2.0
    Radeon HD 3870 X2
    5882

    2x Radeon HD 3870 512 CrossFire
    5836

    2x GeForce 8800 GT 512 SLI
    5741


    0 10 00 20 00 30 00 40 00 50 00 60 00 70
    		00

    SM3.0/HDR
    Radeon HD 3870 X2
    6452

    2x Radeon HD 3870 512 CrossFire
    6447

    2x GeForce 8800 GT 512 SLI
    6297


    0 10 00 20 00 30 00 40 00 50 00 60 00 70
    		00


    Dobro nam poznata sintetika donosi prilično izjednačene rezultate, no ipak laganu prednost daje HD3870X2 modelu, vjerujemo kako je za to zaslužan nešto viši takt GPU-a.

    COD 4 Modern Warfare
    1680x1050
    2x GeForce 8800 GT 512 SLI
    78,4

    2x Radeon HD 3870 512 CrossFire
    74,2

    Radeon HD 3870 X2
    74,1


    0 2 0 4 0 6 0 8 0 10
    		0

    1920x1200
    2x Radeon HD 3870 512 CrossFire
    74,5

    2x GeForce 8800 GT 512 SLI
    73,4

    Radeon HD 3870 X2
    72,7


    0 2 0 4 0 6 0 8 0 10
    		0

    1680x1050 (4xAA + Max AF)
    2x GeForce 8800 GT 512 SLI
    65,7

    2x Radeon HD 3870 512 CrossFire
    62,6

    Radeon HD 3870 X2
    61,3


    0 2 0 4 0 6 0 8 0 10
    		0

    1920x1200 (4xAA + Max AF)
    2x GeForce 8800 GT 512 SLI
    60

    2x Radeon HD 3870 512 CrossFire
    53,1

    Radeon HD 3870 X2
    50,6


    0 2 0 4 0 6 0 8 0 10
    		0


    Odlični COD4 više voli nVidijine kartice u svim slučajevima što je najviše izraženo prilikom forsiranja AntiAliasinga i Anosotropic filteringa. Prvi pravi test pokazuje kako je CrossFire nešto malo brži od HD3870X2 kartice no to možemo pripisati višim taktovima GDDR4 memorije na karticama u CrossFireu.

    World Of Warcraft TBC
    1680x1050
    2x Radeon HD 3870 512 CrossFire
    97,9

    Radeon HD 3870 X2
    97,9

    2x GeForce 8800 GT 512 SLI
    76,7


    0 2 0 4 0 6 0 8 0 10
    		0

    1920x1200
    2x Radeon HD 3870 512 CrossFire
    99,1

    Radeon HD 3870 X2
    94,4

    2x GeForce 8800 GT 512 SLI
    76,8


    0 2 0 4 0 6 0 8 0 10
    		0

    1680x1050 (4xAA + Max AF)
    2x Radeon HD 3870 512 CrossFire
    97,2

    Radeon HD 3870 X2
    95,4

    2x GeForce 8800 GT 512 SLI
    77


    0 2 0 4 0 6 0 8 0 10
    		0

    1920x1200 (4xAA + Max AF)
    Radeon HD 3870 X2
    93,9

    2x Radeon HD 3870 512 CrossFire
    93,8

    2x GeForce 8800 GT 512 SLI
    77,5


    0 2 0 4 0 6 0 8 0 10
    		0


    WOW bolje radi na AMD/ATi karticama a pri maksimalnim postavkama HD3870X2 odnosi marginalnu pobjedu pred CrossFire kombinacijom. Ako se opet osvrnemo na taktove, čini se kako je ovdje presudnija brzina GPU-a nego memorije. S druge strane, SLI kombinacija dosta zaostaje u ovom testu, a kako ćemo iz daljnjih grafova vidjeti to je jedini test u kojem ima zaostatak. Zanimljivo je da su dobiveni rezultati vrlo čudni, npr. u 1920 CrossFire kombinacija je brža nego na 1680, to možemo objasniti jedino da je kompletna konfiguracija (CPU, GPU, RAM) udarila u zid i u svim AMD kombinacijama ne ide brže id 100FPS-a.

    Unreal Tournament 3
    1680x1050
    2x GeForce 8800 GT 512 SLI
    103,4

    2x Radeon HD 3870 512 CrossFire
    101,3

    Radeon HD 3870 X2
    101,3


    0 2 0 4 0 6 0 8 0 1 00 12
    		0

    1920x1200
    2x Radeon HD 3870 512 CrossFire
    99,51

    Radeon HD 3870 X2
    96,67

    2x GeForce 8800 GT 512 SLI
    91,02


    0 2 0 4 0 6 0 8 0 1 00 12
    		0

    1680x1050(4xAA + 16xAF)
    2x GeForce 8800 GT 512 SLI
    85,7

    2x Radeon HD 3870 512 CrossFire
    77,65

    Radeon HD 3870 X2
    76,34


    0 2 0 4 0 6 0 8 0 1 00 12
    		0

    1920x1200 (4xAA + 16xAF)
    2x GeForce 8800 GT 512 SLI
    74,32

    2x Radeon HD 3870 512 CrossFire
    65,95

    Radeon HD 3870 X2
    64,67


    0 2 0 4 0 6 0 8 0 1 00 12
    		0


    U ovom benchmarku je HD3870X2 marginalno sporiji od CrossFire kombinacije u većini testova. SLI kombinacija ovdje pobjeđuje što je najviše izraženo prilikom forsiranja AA i AF filtera.

    COH Opposing Fronts
    1680x1050
    2x GeForce 8800 GT 512 SLI
    57,1

    2x Radeon HD 3870 512 CrossFire
    39,9

    Radeon HD 3870 X2
    38,1


    0 1 0 2 0 3 0 4 0 5 0 6
    		0

    1920x1200
    2x GeForce 8800 GT 512 SLI
    53

    2x Radeon HD 3870 512 CrossFire
    35,5

    Radeon HD 3870 X2
    35,5


    0 1 0 2 0 3 0 4 0 5 0 6
    		0

    1680x1050 (4xAA)
    2x GeForce 8800 GT 512 SLI
    52

    Radeon HD 3870 X2
    43,4

    2x Radeon HD 3870 512 CrossFire
    42,2


    0 1 0 2 0 3 0 4 0 5 0 6
    		0

    1920x1200 (4xAA)
    2x GeForce 8800 GT 512 SLI
    44,2

    Radeon HD 3870 X2
    38,5

    2x Radeon HD 3870 512 CrossFire
    36,8


    0 1 0 2 0 3 0 4 0 5 0 6
    		0


    AMD-ove kartice su ponovno izjednačene u pojedinim testovima no da nešto nije u redu sa driverima vidljivo je iz činjenice da su forsiranjem AA filtera AMD-ove kartice imale više rezultate nego bez. Valja napomenuti da je na igru zaista bio primjenjen AA u što smo se uvjerili podrobnijim promatranjem ekrana pri izvođenju testa. SLI kombinacija radi bez problema i odnosi premoćnu pobjedu.

    Crysis
    1680x1050
    2x GeForce 8800 GT 512 SLI
    36,17

    2x Radeon HD 3870 512 CrossFire
    23,65

    Radeon HD 3870 X2
    21,7


    0 1 0 2 0 3 0 4
    		0

    1920x1200
    2x GeForce 8800 GT 512 SLI
    30,86

    2x Radeon HD 3870 512 CrossFire
    20,91

    Radeon HD 3870 X2
    19,32


    0 1 0 2 0 3 0 4
    		0

    1680x1050 (4xAA)
    2x GeForce 8800 GT 512 SLI
    25,55

    2x Radeon HD 3870 512 CrossFire
    19,11

    Radeon HD 3870 X2
    16,13


    0 1 0 2 0 3 0 4
    		0

    1920x1200 (4xAA)
    2x GeForce 8800 GT 512 SLI
    16,34

    2x Radeon HD 3870 512 CrossFire
    14,85

    Radeon HD 3870 X2
    13,44


    0 1 0 2 0 3 0 4
    		0


    Iznimno zahtjevni Crysis se u DX10 postavkama vuče i na kombinacijama kartica a prednost ipak daje nVidijinim karticama. AMD-ove kartice su ponovno izjednačene sa laganom prednošću CrossFire kombinacije.

    World in Conflict
    1680x1050
    2x GeForce 8800 GT 512 SLI
    43

    Radeon HD 3870 X2
    43

    2x Radeon HD 3870 512 CrossFire
    41


    0 1 0 2 0 3 0 4 0 5
    		0

    1920x1200
    2x GeForce 8800 GT 512 SLI
    42

    Radeon HD 3870 X2
    42

    2x Radeon HD 3870 512 CrossFire
    33


    0 1 0 2 0 3 0 4 0 5
    		0

    1680x1050(4xAA + 16xAF)
    2x GeForce 8800 GT 512 SLI
    28

    2x Radeon HD 3870 512 CrossFire
    22

    Radeon HD 3870 X2
    17


    0 1 0 2 0 3 0 4 0 5
    		0

    1920x1200 (4xAA + 16xAF)
    2x GeForce 8800 GT 512 SLI
    28

    Radeon HD 3870 X2
    19

    2x Radeon HD 3870 512 CrossFire
    14


    0 1 0 2 0 3 0 4 0 5
    		0



    Posljednji 3D test je ujedno i najčudniji od svih DX10 testova jer performanse vole varirati pa smo pojedine testove morali više puta vrtiti. HD3870X2 je ovdje u većini testova brži od CrossFire kombinacije ali ne i od SLI-a.



    Potrošnja

    Potrošnja
    Bez opterećenja (W)
    2x GeForce 8800 GT 512 SLI
    195

    Radeon HD 3870 X2
    168

    2x Radeon HD 3870 512 CrossFire
    166


    0 1 00 2 00 3 00 40
    		0

    Pod opterećenjem (W)
    Radeon HD 3870 X2
    374

    2x Radeon HD 3870 512 CrossFire
    350

    2x GeForce 8800 GT 512 SLI
    340


    0 1 00 2 00 3 00 40
    		0



    Za početak napomena kako rezultate potrošnje treba uzeti sa rezervom jer su testovi vršeni na različitim platformama. Ako pretpostavimo da je potrošnja otprilike ista onda je vidljivo kako AMD-ove kartice zahvaljujući PowerPlayu troše manje električne energije kada nisu opterećene. No, kada ih se optereti pokazuju veću "žeđ" od nVidijinih, a pogotovo HD3870X2. Potrebno je dakle imati kvalitetno napajanje ukoliko ciljate na ovu karticu (ili dvije).



    Zaključak - Conclusion

    Zaključak

    S obzirom na manju ukupnu cijenu (cca. 300 - 350€) HD3870X2 se nameće kao bolji izbor od obje kombinacije korištene u ovom testu. Računica koja to potvrđuje je sljedeća: 3870 kartice prosječno koštaju oko 1500kn, što znači da za Crossfire trebate izdvojiti 3000kn a 8800GT 512MB prosječno košta 1700kn dakle 3400 za SLI. nVidijine kartice imaju bolje rezultate no nisu drastično bolje te je razlika najveća u Crysisu. Performanse CrossFire i HD3870X2 kartica su jednake, čak i na beta driverima za X2. Dakle logika govori kako je HD3870X2 najbolji izbor. Mane su nešto veća potrošnja, nešto više zagrijavanje i povremena visoka buka ventilatora. No i dalje je to vrlo dobar proizvod, a i performanse će vjerojatno još rasti kada izađu službeni drveri.

    AMD je orginalno lansiranje ove kartice predvidio za 23.1 ali su to u zadnji tren pomaknuli na današnji dan. Kao razlog su naveli želju da u trenutku launcha dostupnost kartica bude velika, tj. da ih bude dovoljno proizvedenih za sve zainteresirane. Po našim testovima takvih bi moglo biti dosta jer unatoč svemu ova kartica donosi dobre performanse za manje novaca od konkurencije, pa čak i iz vlastitog dvorišta.



    Conclusion

    Considering lower overall price (est. 300 - 350€) HD3870X2 is a better choice than combinations used for this review. The calculation is simple: two 3870 boards cost about 400 €, and two 8800GT 512MB cost about 460 €. nVidia boards have better performance but the difference is not drastic, while CrossFire combination has same performance as HD3870X2 (even with Beta drivers). So, logic tells us that HD3870X" is the best choice. It is not with out flaws though; it has higher power consumption, heats a lot and occasionally has higher noise. But aside that, it’s still a good product and performance will be even better with official drivers.

    AMD decided to postpone launch of HD3870X2 from 23.1 for today. The reason was availability, they wanted to be sure everyone interested in this board can buy one as of today. From our test we can conclude that many people would want to buy this card because it offers good performance for less money then competition, even the one from its own backyard.
