ASRock X570M PRO4 recenzija
Datum objave 22.08.2019 - Krešimir Matanović
X570M PRO4
Nakon najjače ASRockove X570 ploče, Phantom Gaming X, na test nam je stigla ploča Micro-ATX formata naziva X570M PRO4. Riječ je o jedinoj M-ATX ploči s ovim čipsetom u njihovoj ponudi, modelu koji je solidno opremljen i okrenut prema manjim kućištima. Uz standardnu opremu ima i dva USB 3.1 (ili 3.2) Gen 2 porta, dva M.2 PCIe 4.0 x4 slota, slot za M.2 Key E WiFi karticu, a ima i deset faznu VRM jedinicu koja može podnijeti i jače procesore.

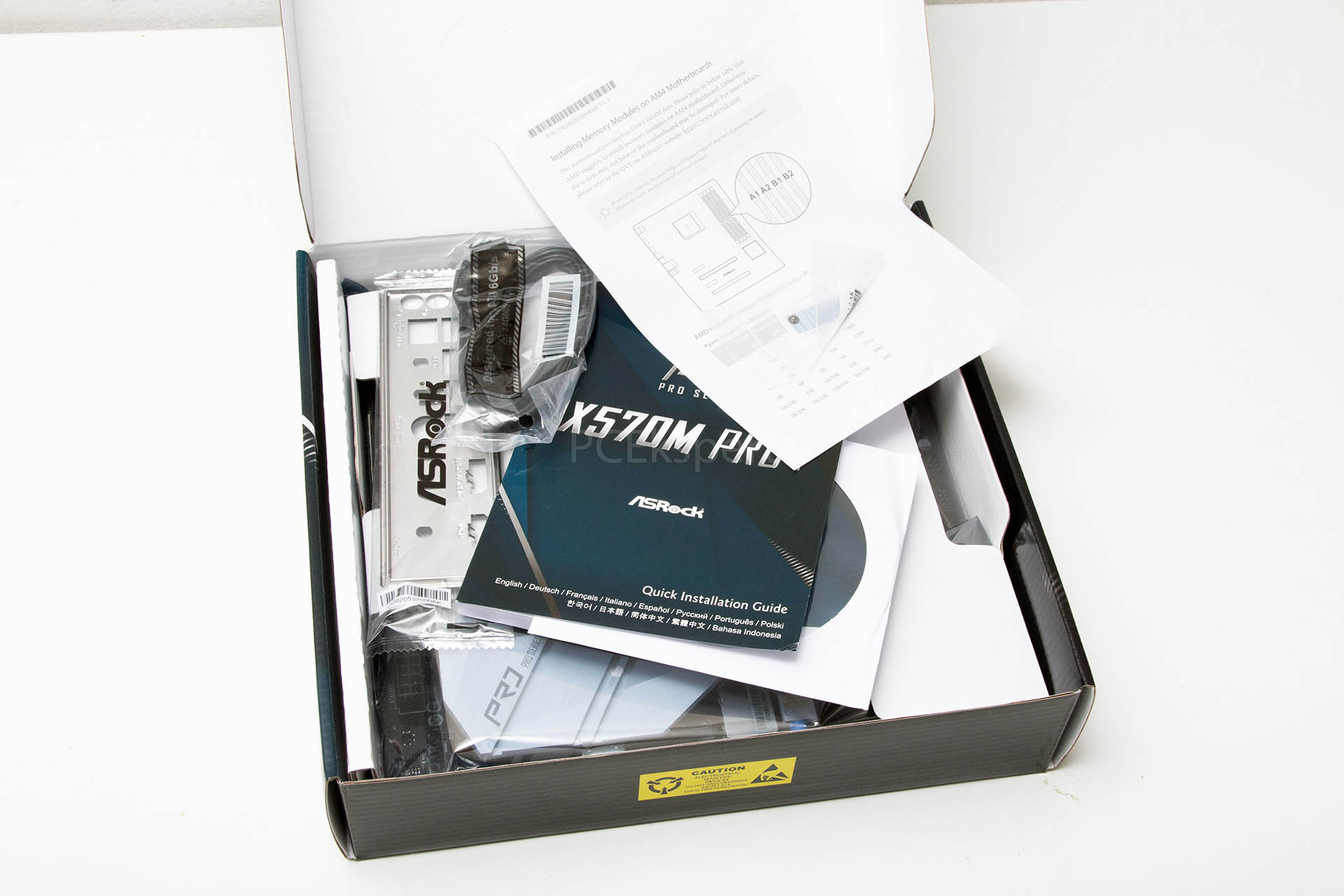

Ploča dolazi u omanjoj tvrdoj kartonskoj kutiji, na kojoj se nalaze sve bitne informacije. Ploča je unutar nje dobro zaštićena, a bundle je u skladu s cjenovnim rangom. Nalazimo dva SATA kabela, tri vijka za M.2 socket i jedan odstojnik za isti, metalnu zaštitu za stražnji I/O, CD s driverima i aplikacijama, te upute za brzu instalaciju.
Ploča je zanimljivog dizajna, i dobrog odabira boja, a dimenzije su standardne za Micro-ATX – 24.4 x 24.4. To znači da je dosta toga trebalo staviti na manju površinu i istovremeno paziti na layout. ASRock je dobro odradio taj posao, jer nema nikakvih nelogičnosti, sve bitno je postavljeno uz rub ploče, glavni SATA konektori su u horizontali (dva su vertiklana, ali su dobro postavljeni na dno ploče), a M.2 socketi su također dobro smješteni između dva PCIe slota. Onaj direktno ispod prvog slota za grafičke kartice, je pokriven hladnjakom. Izgled ploče je vrlo dobar, s crnim PCB-om prošaranim bijelim elementima, crnim komponentama i sivim hladnjacima. Bitno za napomenuti, za sve “šminkere”, je da ploča nema RGB LED-ica po sebi.
VRM jedinica je nazivno deset fazna (8+2), a sastoji se od VRM kontrolera, MOSFET-a, solid kondenzatora (5K Apaq) i prigušnica. Svaka se faza lijevo od socketa sastoji od odvojenih low i high side MOSFET-a (SM4336 (65A @ 25°C i 40 @ 100°C) i SM4337 (55A @ 25°C i 35 A @ 100°C)), a njima signal šalju četiri “dublera” UP1961 pa je zapravo riječ o 2x 4 faznoj jedinici za Vcore napon. VRM kontroler je uP9505P koji podržava 4+2, ali i 6+0 i 5+1 faznu primjenu. Ovakva je VRM jedinica adekvatna za sve aktualne Ryzen procesore, a postat će neučinkovita tek kod overclockinga osam i dvanaest jezgrenih procesora. Hladnjak je solidan sve dok ne krenemo s ozbiljnijim opterećenjem 12-jezgrenog procesora, a ako želite overclockirati, tada je nužno prisilno ga hladiti – i to dosta. Vsoc napojna jedinica je iznad socketa, ima dvije faze i svaka po dva SM4336 i SM4337 MOSFET-a. Napojna jedinica za memoriju je jedno fazna.
Na čipsetu se nalazi zaseban hladnjak s ventilatorom do kojeg dolazimo skidanjem M.2 hladnjaka, koji se proteže i preko njega. Na prostoru gdje je ventilator, nalazi se i rešetka, a sve je izvedeno od punog aluminija. Ventilator na čipsetu je nešto glasniji, baš kao i kod Phantom Gaming X ploče, no postavljanjem u Silent mod u UEFI sučelju postaje podnošljiviji. Ispod se hladnjaka nalazi prostor za M.2 uređaje dužine do 80 milimetara, a ispod prvog je i drugi M.2 socket. Gornji podržava PCIe 4.0 x4 mod rada, a donji PCIe 4.0 x4 te SATA. Iznad oklopljenog PCIe 4.0 x16 slota se nalazi M.2 Key E socket za WiFi karticu koju je potrebno zasebno kupiti. Uz spomenuti PCIe 4.0 x16 slot, na ploči se nalazi i jedan PCIe 4.0 x4 te PCIe 4.0 x1 slot. Ploča podržava i CrossFireX polje od dvije kartice (x16 + x4).
Audio jedinica na ploči je 7.1 kanalna, a Codec je nešto stariji Realtekov ALC1200. Kanali se nalaze na odvojenim slojevima PCB-a, audio jedinica je izolirana od ostatka komponenata, a tu su i ELNA audio kondenzatori. Za povezivost sa svijetom se brine Intelov I211AT gigabitni LAN kontroler. Na ploči se nalazi i ukupno osam SATA konektora (šest je horizontalnih i dva su vertikalna), a standardna je i podrška za RAID 0, 1 i 10 polja diskova. Interni konektori na dnu su za front panel audio, RGB LED (Polychrome Sync), TB1, COM1, dva USB 2.0, dva su 4-pinska konektora za ventilatore (ukupno ih je pet s tri na gornjem dijelu ploče), a desno od horizontalnih socketa je i jedan interni USB 3.0 konektor. I/O kontroler je Nuvotonov, a BIOS čip je jedan (256 Mb).
Stražnji I/O panel ima dva video izlaza za APU-e (HDMI i DP 1.2), tri antena porta za dodatnu WiFi karticu, PS/2 combo port, jedan USB 3.2 Gen 2 Type A i jedan takav Type C port te šest USB 3.2 Gen 1 portova svi s ESD zaštitom. Jedan je RJ45 LAN port i tri su Audio jacka.

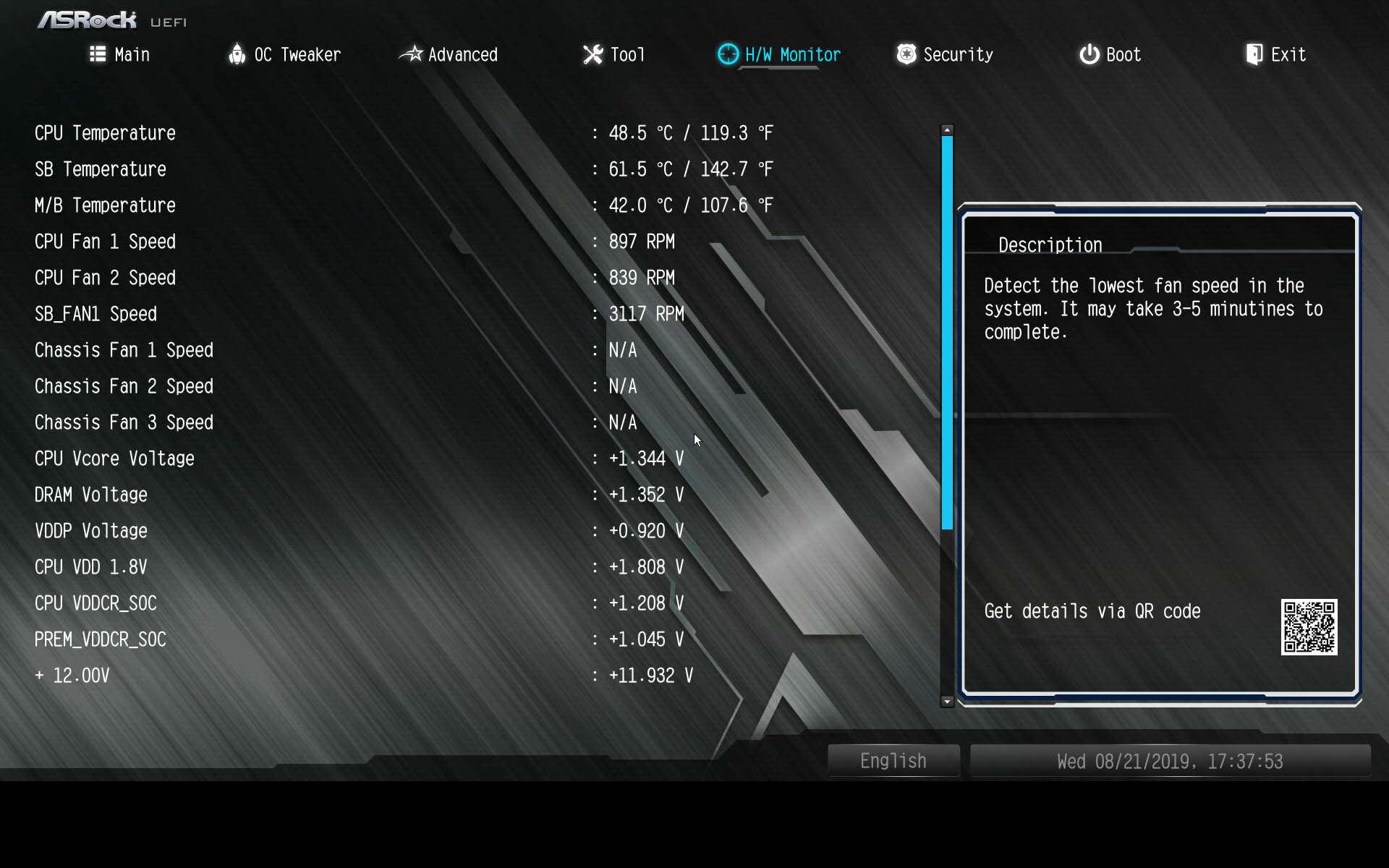

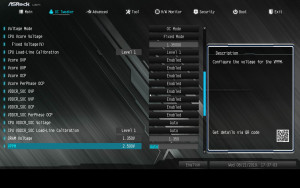

UEFI sučelje je solidno, s dovoljno opcija za tweaking i overclocking, no naravno ne toliko kao na moćnijoj Phantom Gaming X ploči koju smo nedavno testirali. Sučelje je pregledno i dovoljno brzo, premda je Asusovo i dalje puno brže, što je posebno primjetno kod “okidanja” screenshota. S pločom smo isprobali 3900X procesor kojeg smo i overclockirali kako bi VRM jedinicu opteretili do maksimuma. Sa softverske je strane priča klasična i tu se ništa nije znatnije mijenjalo, izdvojiti treba Polychrome Sync i XFast LAN aplikacije.
