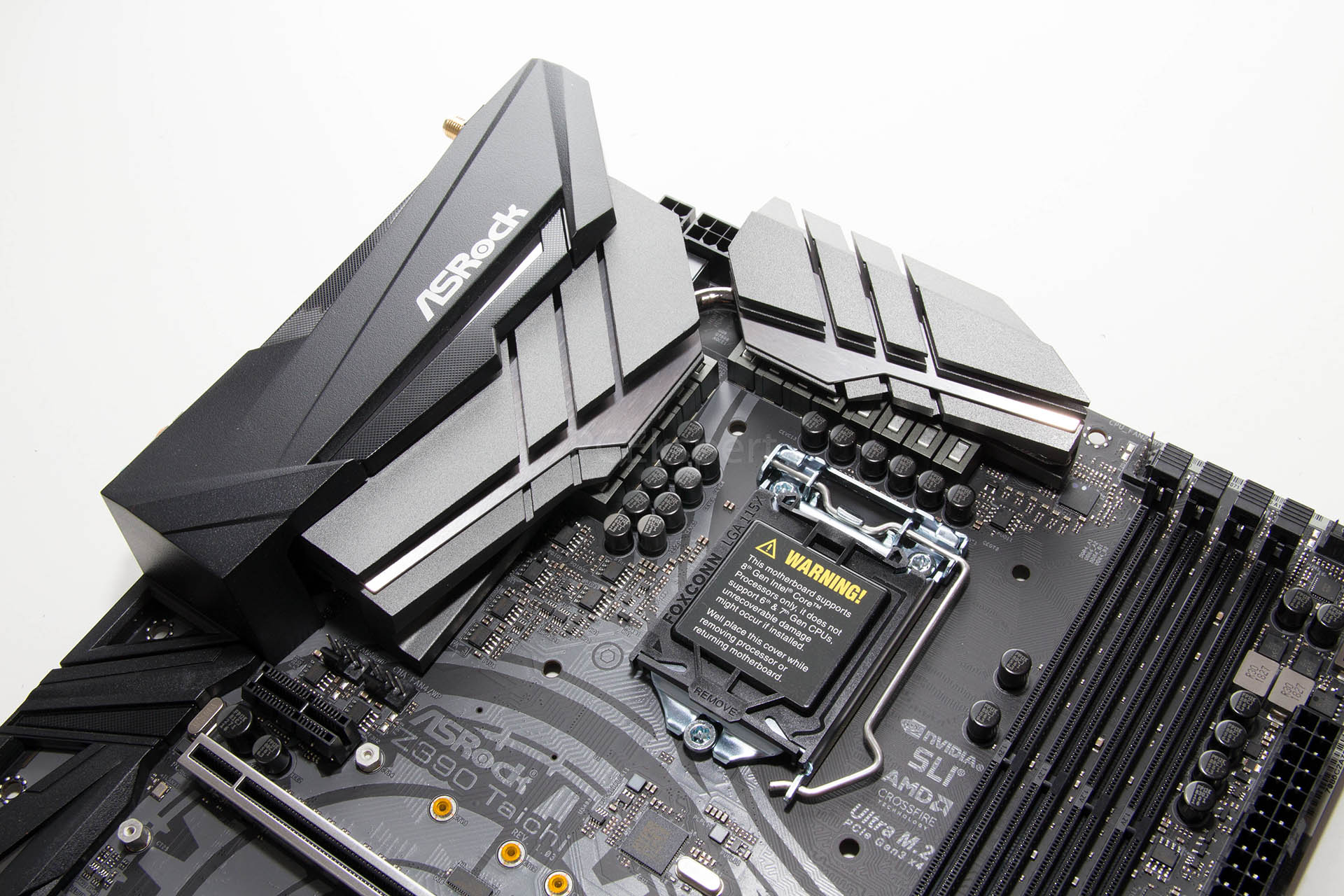

Ispod dva masivna aluminijska hladnjaka spojena niklanom toplovodnom cijevi se nalazi 12-fazna VRM jedinica koju čini 12 integriranih Texas Instrumentsovih Buck NexFET 40-amperskih power blokova (87350D). Ispred njih su Premium 60-amperske prigušnice i Nichiconovi 12K Black kondenzatori. Tako posložena, ova je napojna jedinica spremna i za ozbiljnije overclockerske pothvate, premda će najčešće biti korištena s moćnim zračnim i vodenim hladnjacima. Oko cocketa ima dovoljno mjesta za svaki tip hladnjaka, a oni s većim vanjskim ventilatorima će kao i na drugim pločama imati problema.

asrock_z390_taichi_8

I napojna jedinica za DIMM utore je solidno kapacitirana, a korištene su tzv. Premium Memory prigušnice koje prema proizvođaču imaju 70% manje gubitaka u odnosu na Iron Powder prigušnice, a i tu su korišteni Nichiconovi Black kondenzatori. Maksimalno je podržano 64 GB memorije brzine do 4.333 MHz preko XMP profila. Desno od DIMM utora nalaze se dva interna USB 3.1 Gen1 headera, jedan interni USB 3.1 Gen2 header i standardni 24-pinski napojni konektor.

asrock_z390_taichi_9

Audi jedinica se nije znatnije mijenjala u odnosu na prošlogodišnji model, osim nešto po layoutu. U glavnoj je ulozi tu Realtekov ALC1220 CODEC, potpomognut sa 120 dB SNR DAC-om s diferencijalnim pojačalom, zatim NE5532 pojačalo za slušalice (za prednji panel, do 600 Ohma) i  Nichiconovim Fine Gold audio kondenzatorima. LAN kontrolera su dva – Intelovi I219V i I211AT. Tri su pojačana PCIe x16 slota koji rade na sljedeći način – single x16, dual x8 + x8 i triple x8 + x4 + x4. Podržana su naravno SLI i Crossfire polja grafičkih kartica (3-way), a podržan je i NVLink za RTX kartice. Iznad prvog i drugog PCIe x16 slota su manji PCIe x1 slotovi. Iznad prvog su i dva 4-pinska konektora za ventilatore, a na ploči ih je ukupno pet, od kojih su dva pogodni i za vodene pumpe.

asrock_z390_taichi_10

Na ploči se nalaze i tri M.2 socketa – dva su za uređaje dužine do 110 milimetara, a jedan je za uređaje dužine 80 milimetara. Donji 110-milimetarski je socket i opremljen s aluminijskim hladnjakom. Sva tri podržavaju i SATA 3 i PCIe x4 modove rada. Na dnu su se ploče smjestili uobičajeni konektori i headeri od kojih izdvajamo RGB LED header i Thunderbolt AIC konektor. Na ploči su i dva BIOS čipa, a koristan je i XMP prekidač, te Dr. Debug LED panel.

asrock_z390_taichi_11 asrock_z390_taichi_12

Stražnji je I/O panel zadovoljavajuće bogat i s dovoljnim brojem USB konektora, kao i video izlazima. Izdvajamo dva antenska porta koji su spojeni na Intelov 802.11ac WiFi dual-band modul koji podržava brzine do 433 Mbps, te Bluetooth u verziji 4.2. SATA konektora je čak osam, i svi su horizontalni. SATA i M.2 portovi dijele resurse pa je kod slaganja konfiguracije najbolje konzultirati upute.

Na stražnjem se panelu nalaze:

  •  2 x Antenna Ports
  • 1 x PS/2 Mouse/Keyboard Port
  • 1 x HDMI Port
  • 1 x DisplayPort 1.2
  • 1 x Optical SPDIF Out Port
  • 1 x USB 3.1 Gen2 Type-A Port (10 Gb/s) (ASMedia ASM3142) (Supports ESD Protection)
  • 1 x USB 3.1 Gen2 Type-C Port (10 Gb/s) (ASMedia ASM3142) (Supports ESD Protection)
  • 4 x USB 3.1 Gen1 Ports (Intel® Z370) (Supports ESD Protection)
  • 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
  • 1 x Clear CMOS Button
  • HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

asrock_z390_taichi_13 asrock_z390_taichi_14

Ploču smo testirali s testnim i7-8700K procesorom, a koristili smo i standardnu memoriju te M.2 SSD. Instalacija SSD-a je jednostavna a s donje strane se hladnjaka nalazi i termalna masa za bolje provođenje topline.

asrock_z390_taichi_14a asrock_z390_taichi_14b

asrock_z390_taichi_14c asrock_z390_taichi_14d

UEFI sučelje se nije mijenjalo u odnosu na zadnju generaciju. I dalje su dva osnovna layouta – EZ i Advanced Mode. Sučelje je bogato opcijama i tweakovima, a prije nadogradnje na verziju 1.38 smo imali određenih problema s prepoznavanjem procesora – kako i5-9600K tako i i7-8700K. Nova je verzija donijela određene pomake u kompatibilnosti, no neki problemi su ostali poput činjenice da Core Enhancement nije htio raditi. Opcija za overclocking je pregršt, kako za početnike – preddefinirani profili ili pak Advanced Turbo opcije – tako i za one iskusnije, a i naponi su izdašni.

asrock_z390_taichi_14e asrock_z390_taichi_14f

Kod opisa softvera možemo početi od App Shopa i LiveUpdate opcije, kroz koju ne samo da možemo instalirati sve potrebne upravljačke programe, nego i različite korisne i one manje korisne aplikacije.

asrock_z390_taichi_14g asrock_z390_taichi_14h

asrock_z390_taichi_14i asrock_z390_taichi_14j

Kroz A-Tuning dobivamo osnovne i jednostavne opcije za kontrolu načina rada ploče i računala, ali i malo dublju kontrolu te nadzor kroz OC Tweaker i FAN-Tastic Tuning. Aplikacija je stabilna i radi solidno.

asrock_z390_taichi_14k asrock_z390_taichi_14l

Polychrome RGB je aplikacija za kontrolu RGB LED osvjetljenja kako na ploči tako i LED traka putem RGB LED konektora. Aplikacija je vrlo jednostavna za korištenje.

Osvjetljenje je podijeljeno u tri zone, a popis efekata nije tako bogat kao kod konkurencije, pa imamo “samo” Static, Breathing, Strobe, Cycling, Random, Music i Wave. Sve tri zone se mogu neovisno jedna o drugoj podesiti, baš kao i sva tri konektora za trake.
