ECS-ova ploča nam stiže u vrlo malom pakiranju, a to nije ni čudno
jer je riječ o najmanjoj ploči koju danas testiramo. Na prednjoj strani nalazi
se popis svih bitnijih tehnologija koje ploča podržava, dok je nastražnjoj strani
njihov detaljniji opis. U izdvojenom je okviru pobrojan ECS-ov softver (eJiffy,
eOC, eBLU i eDLu), objašnjeno je kako SidePort memorija kojom je ova ploča opremljena
dodaje 15% performansi integriranoj grafici te je sa ponosom istaknuta SATA
6Gbps podrška.

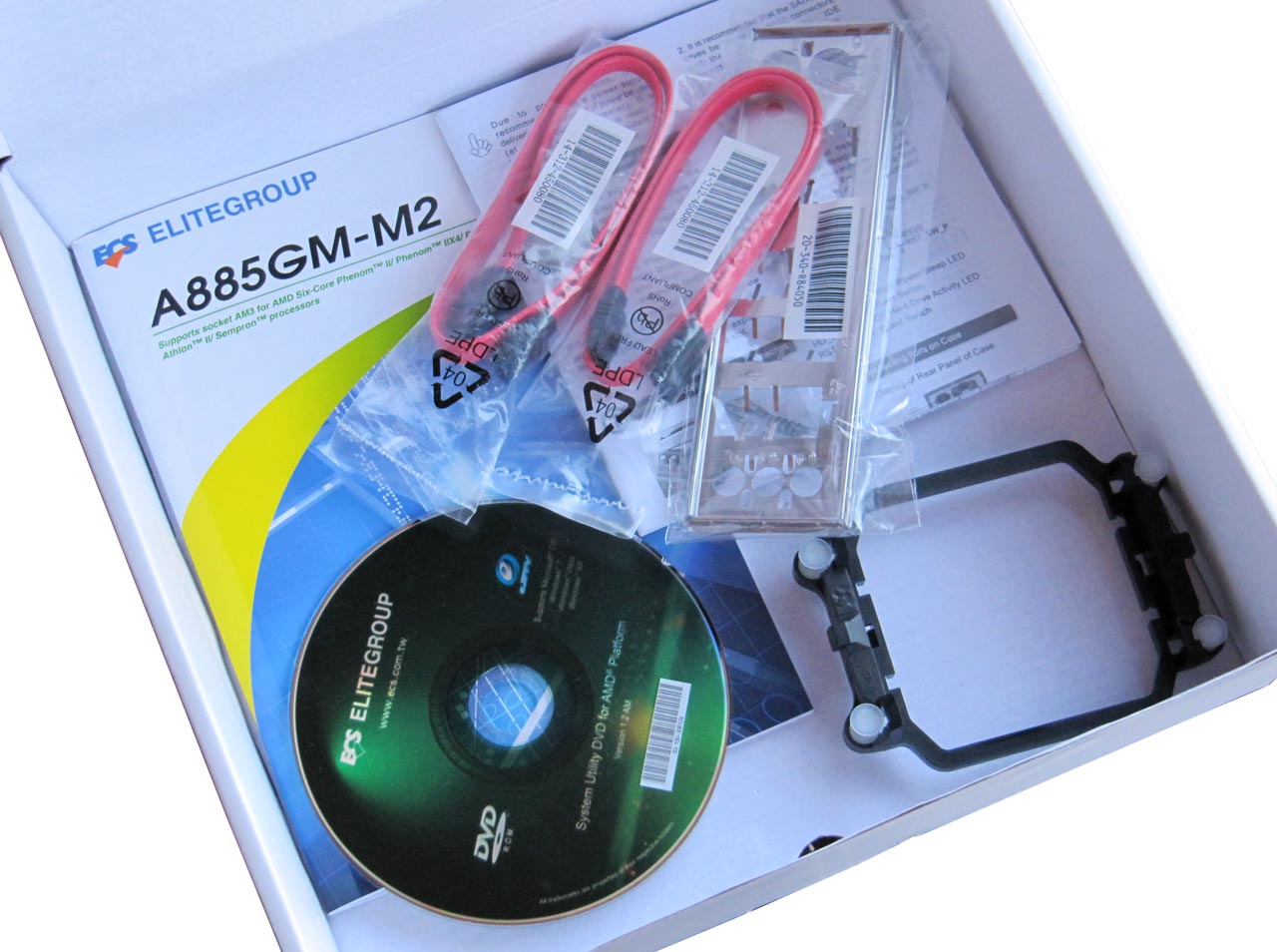

Unutar kutije je ploča pakirana u najlonsku antistatičku vrećicu
te postavljena na meku podlošku. Bundle nije nešto čime se treba hvaliti. Sastoji
se od dva SATA kabela, zaštitnog lima za stražnji I/O panel, korisničke upute,
kratki instalacijski vodič te DVD sa upravljačkim programima i aplikacijama.

Prošle smo godine testirali
ECS-ov model sa 780G čipsetom iz Black serije. Taj se model pokazao vrlo solidnim
u gotovo svim segmentima osim prilikom overclockinga 140W procesora
(slabija naponska jedinica). Ova ploča ne spada u Black seriju, šo znači kako
donosi manje opreme i nešto jeftinije komponente. Zbog toga nas je najviše zanimalo
kako će se ponašati u radu, a posebno prilikom OC-a. S obzirom da smo za test
koristili šestjezgreni 1055T procesor znali smo da joj neće biti lako. Klasičan

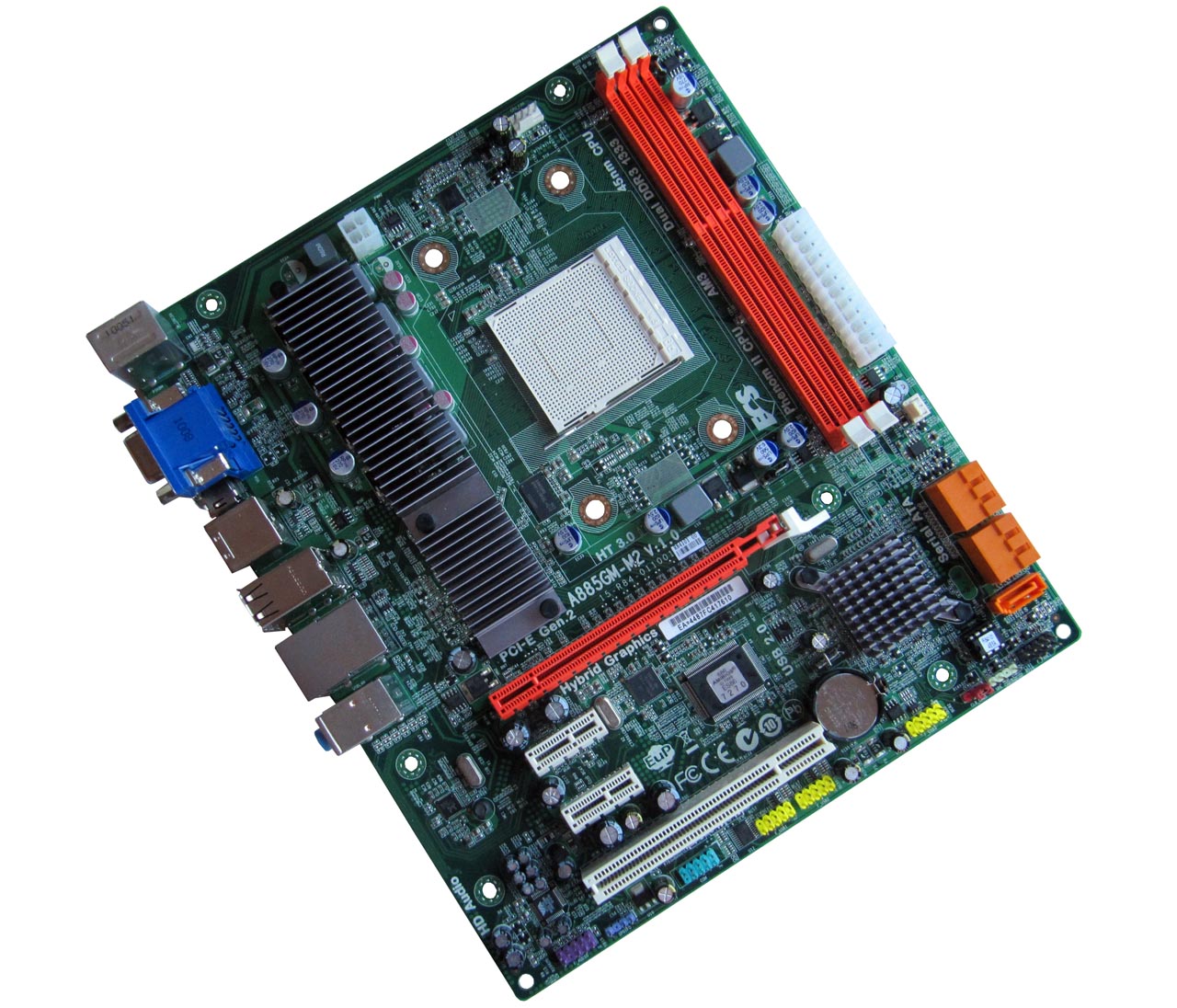

(retro) zeleni PCB je već većina proizvođača odbacila, no ne i ECS. Konektori
su ili bijeli ili narančasti, ili pak polu prozirni (4 pinski ATX i 24 pinski
ATX). Ugrađene komponente djeluju jeftino, što je i vidljivo po nazivima proizvođača,
a na ovoj se ploči ponovno pojavljuju i klasični elektrolitski kondenzatori.
Raspored konektora je solidan, a zamjeramo na činjenici kako su konektora za
napajanje ventilatora samo dva.

style='mso-fareast-font-family:"Times New Roman"'>Specifikacije
ECS A885GM-M2
Podržani
procesori

AMD Socket AM3 ;Phenom II
/Athlon II /Sempron 100 serije procesora do 140W TDP;
5.2 MT/s HyperTransport FSB
Čipset

AMD 880G + SB850
Memorija

2 x DIMM, Max. 16 GB, DDR3
1333/1066 ECC,Non-ECC,Un-buffered
Utori
za proširenja

1 x PCIe 2.0 x16
2 x PCIe 2.0 x1
1 x PCI

Interirana
grafika i Multi-GPU podrška

Integrirani ATI Radeon
HD 4250 GPU
– HDMI (1920 x 1200 (1080P))
– Dual-link DVI (2560×1600 @60Hz)
– D-Sub (2048×1536 @85Hz)
– DirectX 10.1, OpenGL 2.0, Shader Model 4.1, Universal Video Decoder
(UVD) 2.0
– Hardware Decode Acceleration za H.264,VC-1 i MPEG-2
– maksimalna dijeljena memorija – 512MB
– Hybrid CrossFireX podrška
Integrirana SidePort Memorija
– onboard 128MB DDR3 1333
Pohrana
podataka

AMD SB850:
– 5 xSATA 6.0 Gb/s (RAID 0, 1, 5, 10)
– 1 x eSATA port
LAN RealTek 8111EL Gigabit Fast Ethernet
NIC
Audio VIA VT1705 6-channel audio CODEC
– Compliant with HD audio specification
Interni
konektori

1 x 24-pin ATX Power Supply
1 x 4-pin 12V
1 x 4pin CPU_FAN
1 x 3-pin SYS_FAN
1 x Speaker header
1 x Front panel switch/LED header
1 x Front panel audio header
1 x SPDIF out header
1 x Clear CMOS header
1 x Serial port header
5 x Serial ATAIII 6Gb/s
3 x USB 2.0 (dodatnih 6 portova)
USB

SB850:
– 12x USB2.0 portova
BIOS – AMI BIOS with 8Mb SPI Flash
ROM
– Plug and Play, STR (S3) / STD (S4) , Hardware monitor, Multi Boot
– F11 hot key for boot up devices option
– Support over-clocking
– Support eJIFFY
– Support Page Up clear CMOS Hotkey
– Supports ACPI revision 3.0 specification
Format –
Micro-ATX, 244mm x 210mm
Ostale
značajke		 – eOC – Easy Over Clock Utility
– eJIFFY
– eDLU – Drivers Live Update Utility
– eBLU – BIOS Live Update Utility

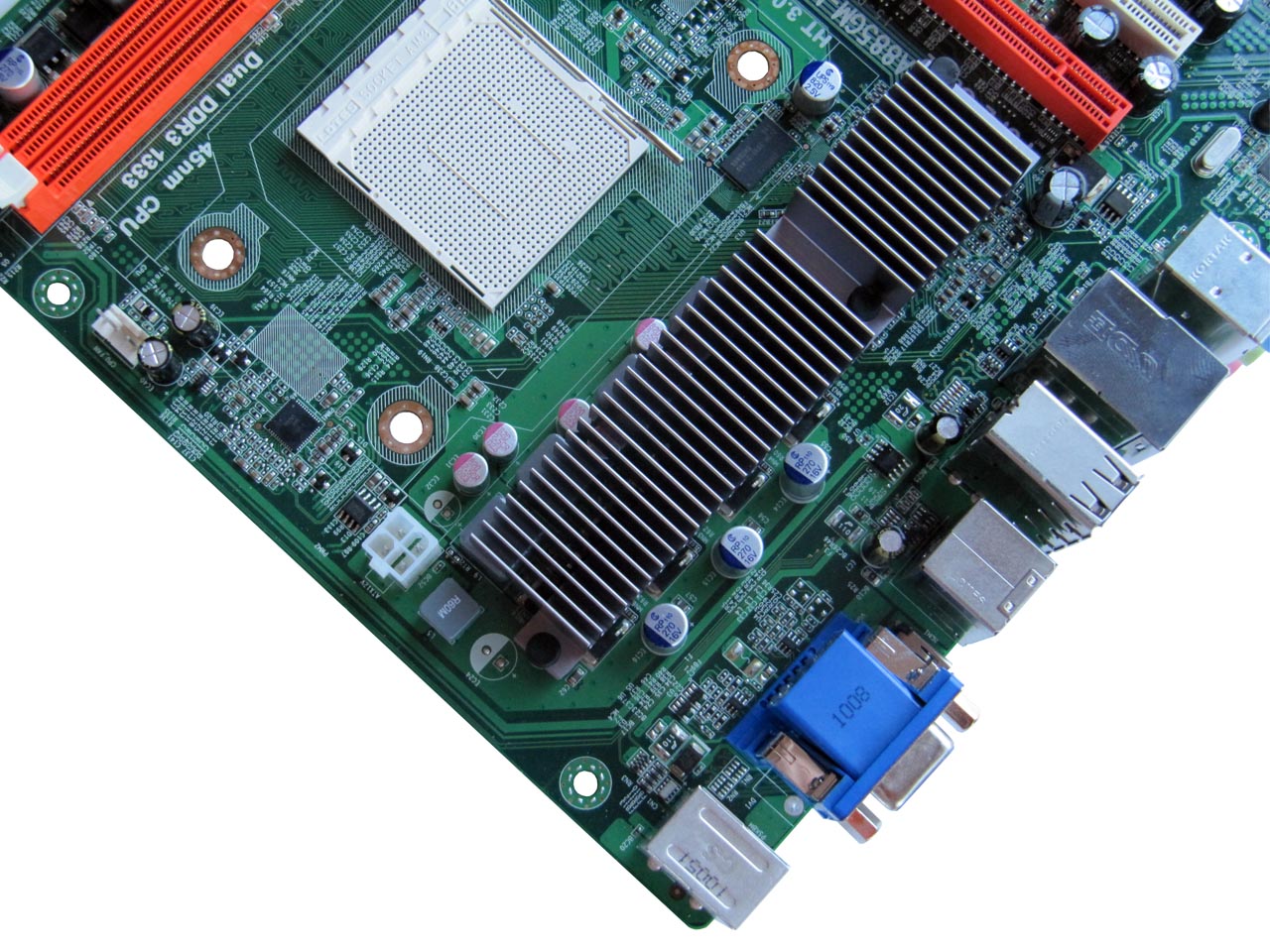

Između socketa i stražnjeg I/O panela se po običaju smjestila
napojna jedinica koja je u ovome slučaju četverofazna, a za dodatno napajanje
procesora je dovoljan i 4-pinski konektor. Ploča i službeno podržava Phenom
II X6 procesore, pa će biti zanimljivo vidjeti kako će se taj procesor ponašati
na njoj. Tik do PWM-a se smjestio i northbridge, a zajedno su povezani jedinstvenim
heatsinkom koji se poprilično zagrije tijekom rada. Ispred northbridgea
se smjestio Samsungov 128MB memorijski čip brzine 800MHz koji predstavlja SidePort

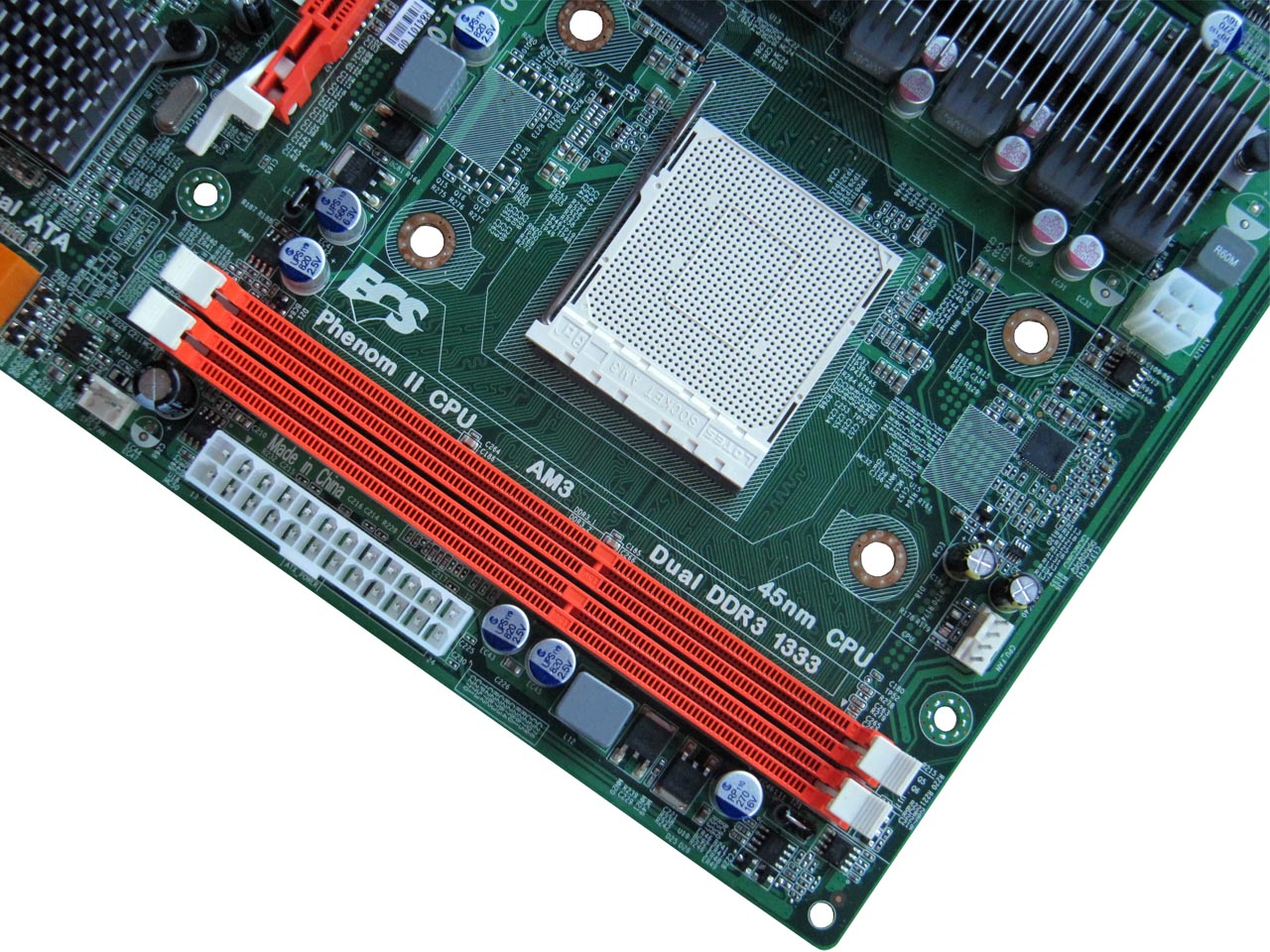

memoriju. Grafika i na ovoj ploči radi na 560MHz. Oko socketa ima dovoljno
prostora, a memoriju je u dva dostupna DIMM utora potrebno instalirati prije
velikog hladnjaka. Na samom desnom rubu se nalazi jednofazna napojna kontrola
DIMM utora te 24-pinski ATX konektor. Na gornjem se rubu desno od DIMM utora
nalazi 4-pinski konektor za CPU ventilator, a drugi, 3-pinski je desno ispod
memorijskih utora. Neshvatljivo nam je da nisu mogli ugraditi još koji konektor
jer znamo kako toga uvijek fali.

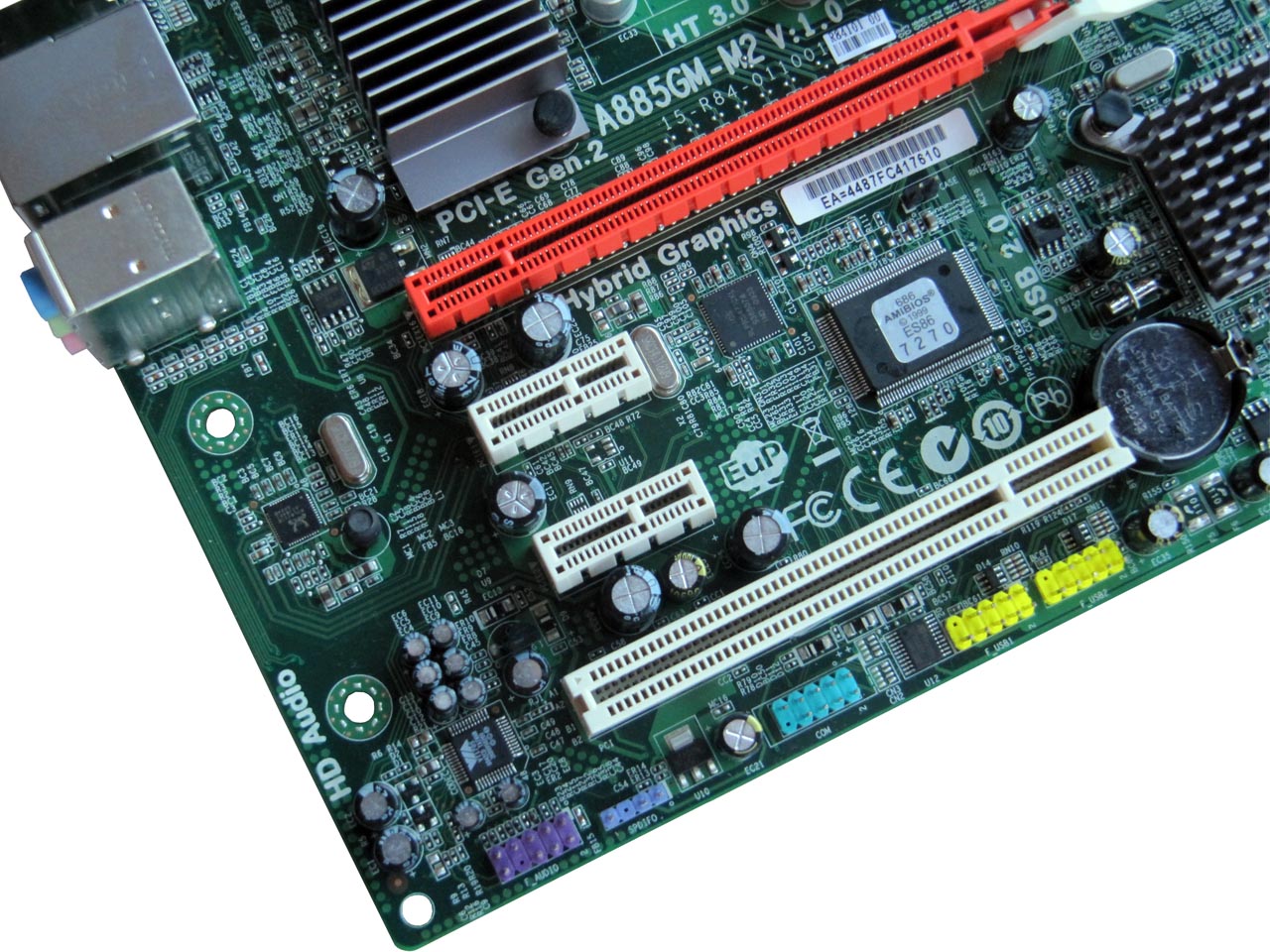

Lijeva je donja strana rezervirana za Realtekov LAN kontroler
i VIA-in zastarjeli VT1705 6-kanalni audio kontroler. Na sredini se nalaze PCIe
x16 konektor, dva PCIe x1 konektora te jedan PCI konektor. Između njih je Super

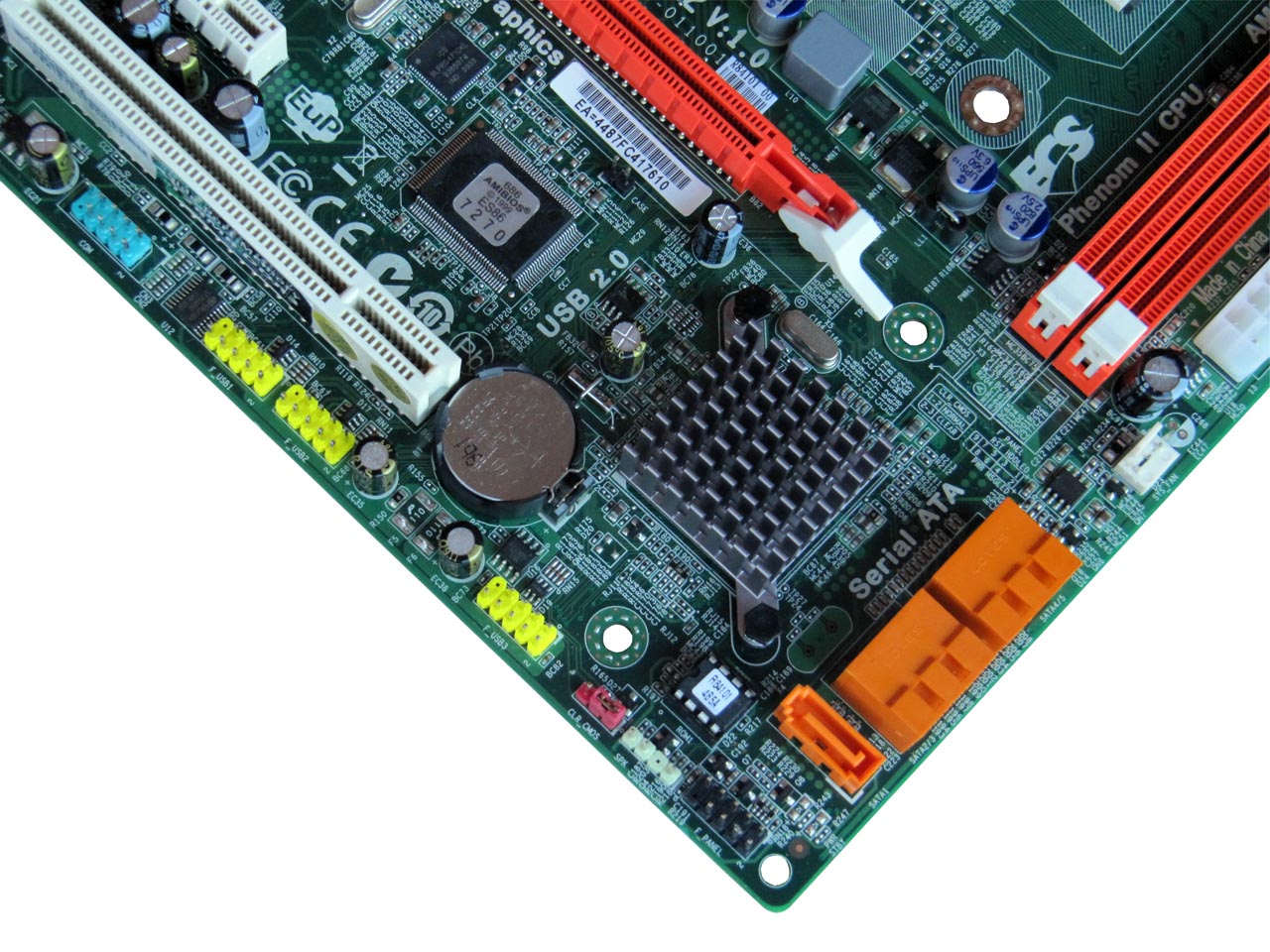

I/O kontroler, a na samom su jugu interni audio, COM i USB konektori. Southbridge
je hlađen malenim pasivnim heatsinkom u čijoj se okolici nalazi baterija,
front panel priključci, te četiri horizontalna i jedan vertikalni SATA konektor.
Oprema ove ploče je kao što vidimo razmjerno siromašna, pa je jasno kako je
ona namijenjena korisnicima s najmanjim budžetom. Što se tiče softvera koji
dolazi uz ploču tu bi izdvojili eJiffy koji je zaseban OS (linuxoid), koji nudi
mogućnost surfanja internetom bez podizanja glavnog operativnog sistema.

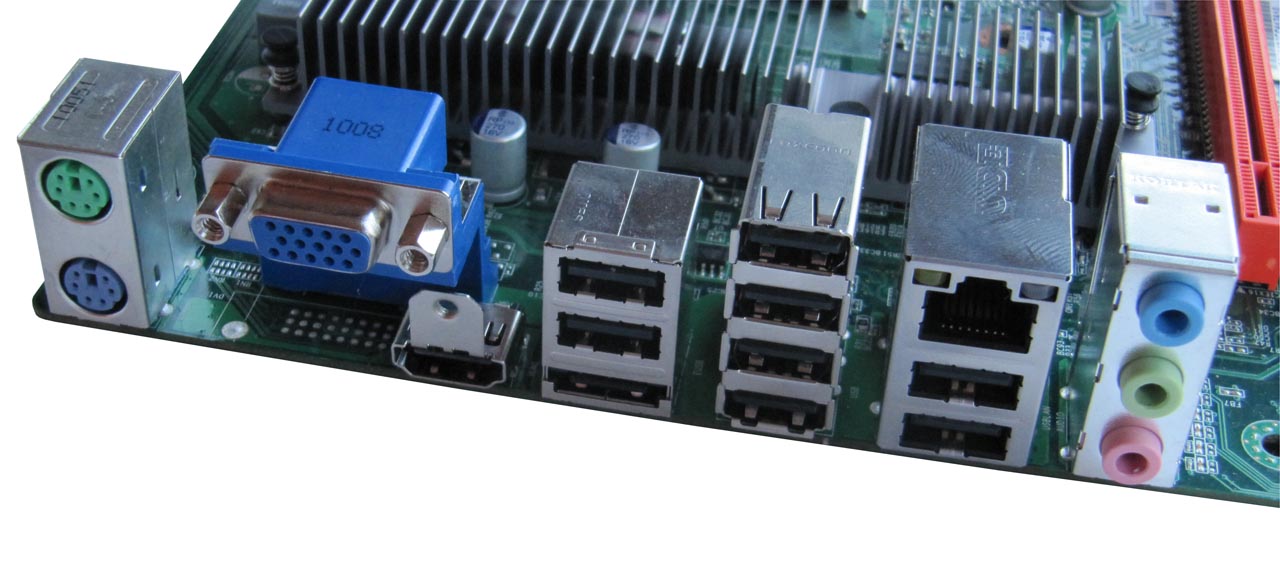

I/O stražnji panel:

  • 1 x PS/2 keyboard & PS/2
    mouse
  • 1 x D-sub(VGA)
  • 1 x HDMI
  • 1 x RJ45
  • 1 x Audio port (Line-in, Line-out,
    Mic-in)
  • 1 x eSATA
  • 8 x USB

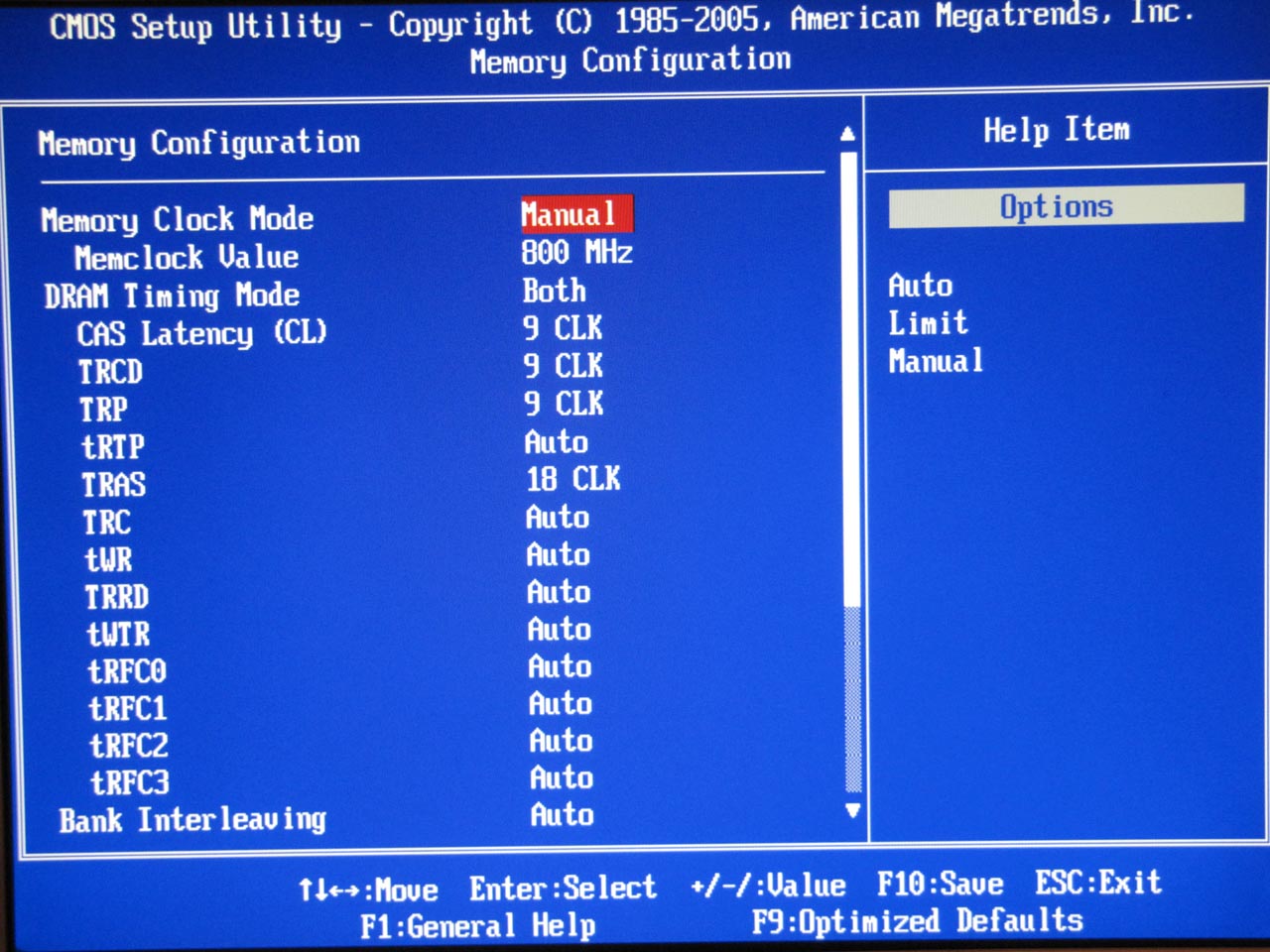

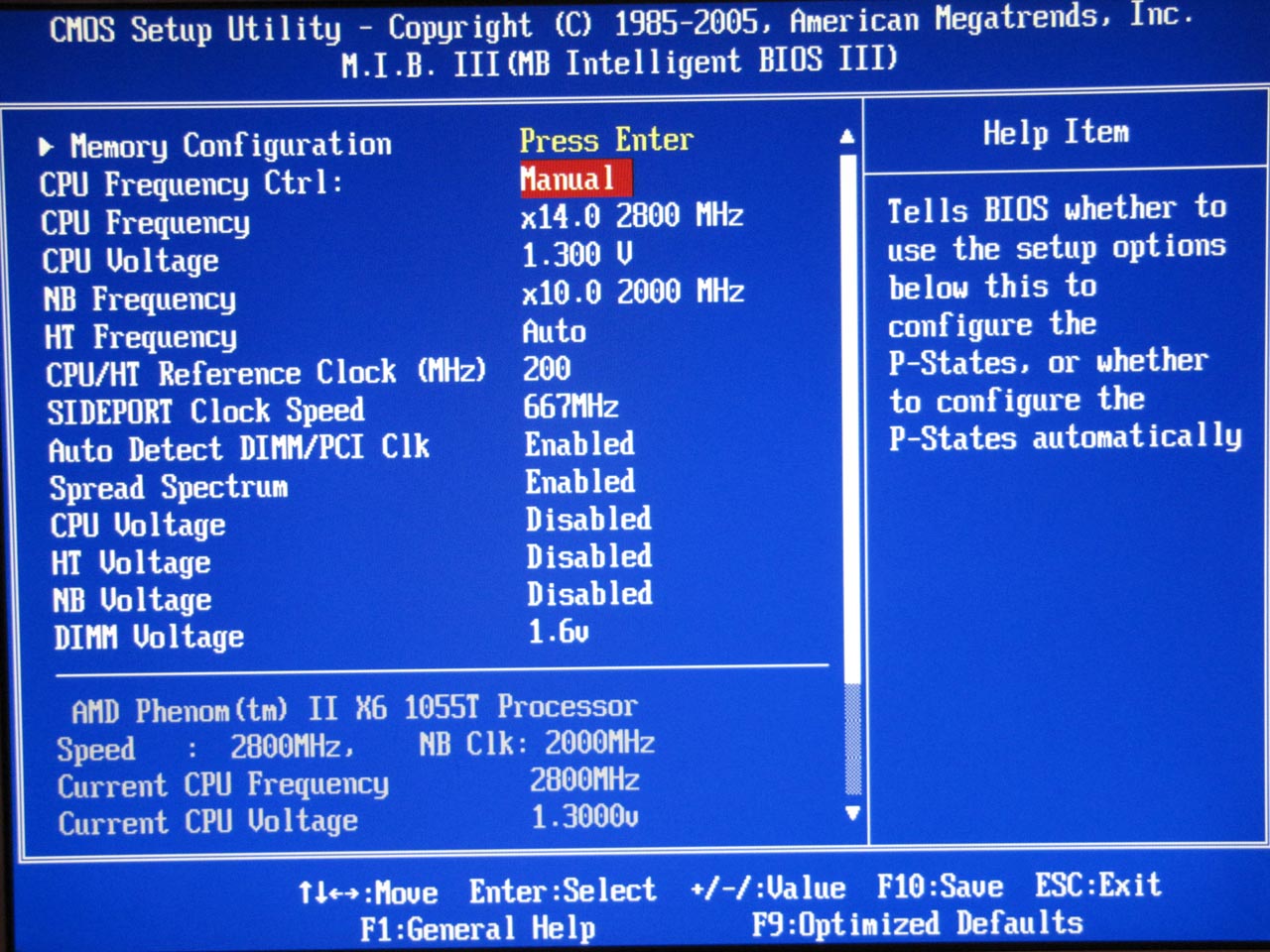

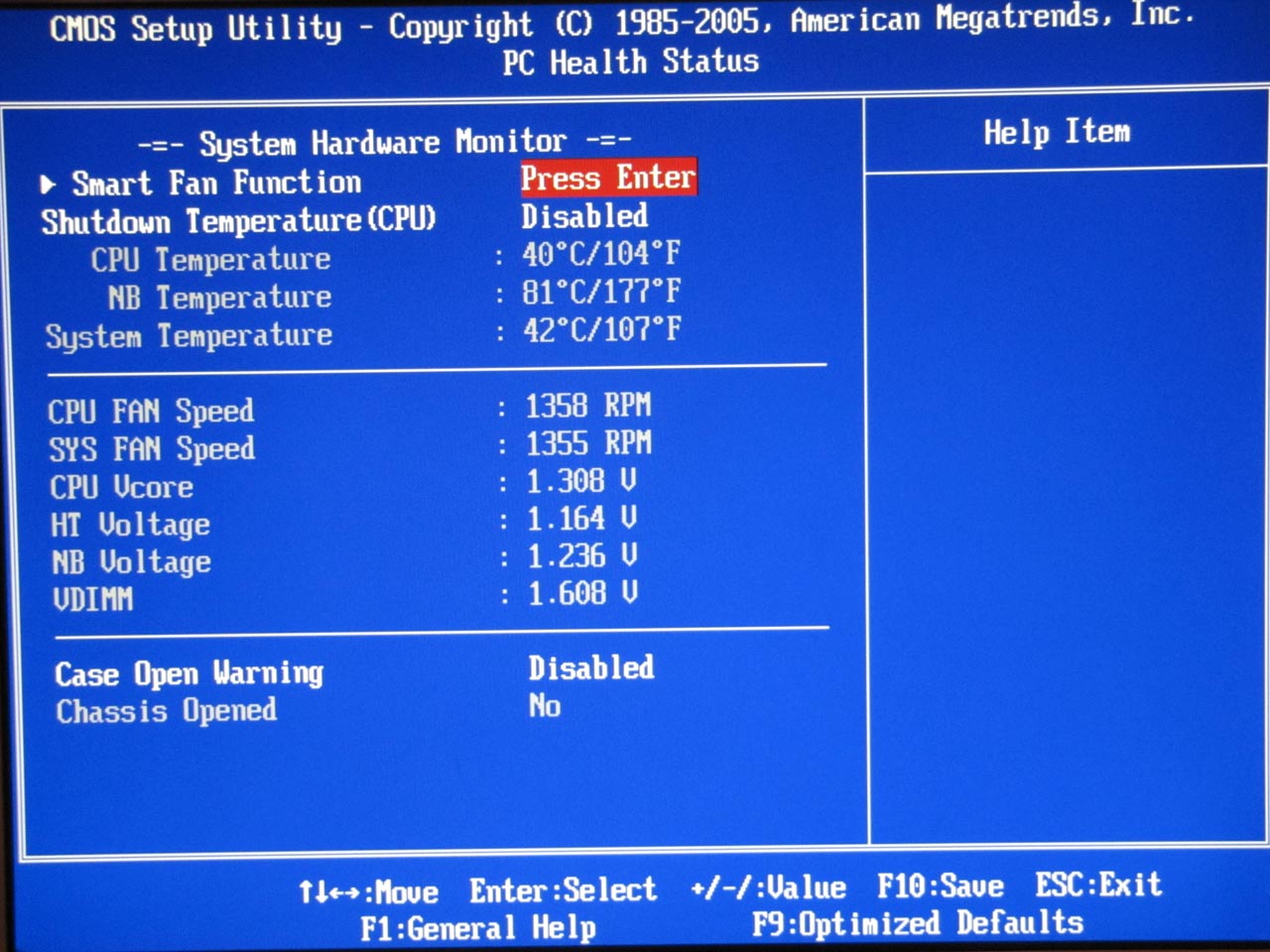

AMI BIOS ECS-ove ploče je poprilično rudimentaran, no ipak nudi

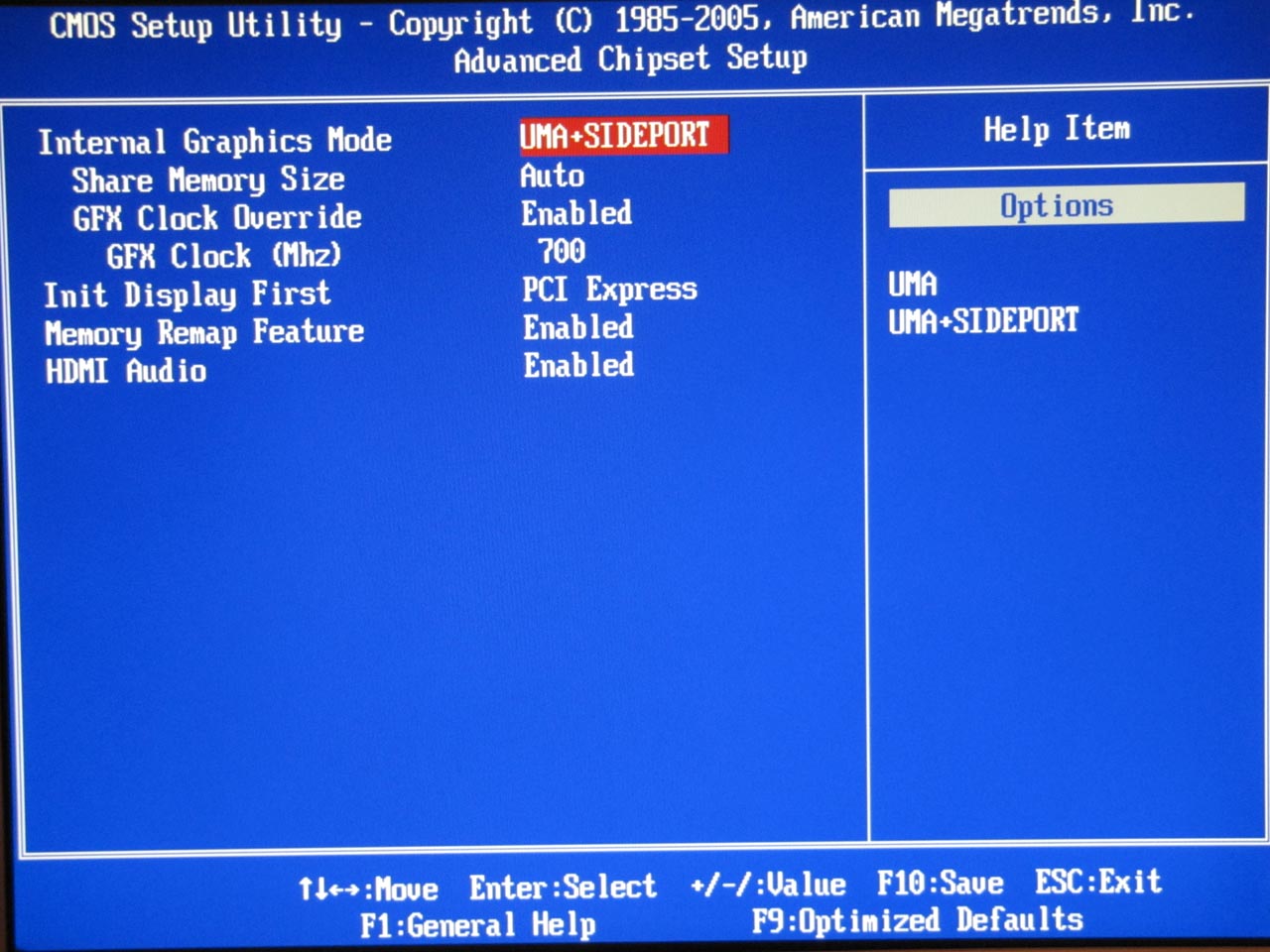

i nekoliko overclockerskih opcija. Išlo se i tako daleko pa se nudi
mogućnost izmjene brzine integrirane grafike kao i njene SidePort memorije.
Raspon napona nije baš naročit, a ploča je posenbo škrta sa mogućnošću undervolta.
Kao najbolji primjer navesti ćemo kako je minimalni napon DDR3 memorije 1.6V.
BIOS je pregledan i u njemu se lako snalazi, tako da će i početnici brzo vidjeti
gdje se što nalazi.
