ASUS P10S-M WS test
Datum objave 06.07.2016 - Krešimir Matanović
ASUS P10S-M WS - drugi dio
VRM jedinica je jednostavne 3 (CPU) + 2 (iGPU) fazne konstrukcije, ali je opremljena po Asusu sa komponentama platinum-grade efikasnosti – 12K solid kondenzatori, Beat Thermal Choke III prigušnicama i Asusovim Digi+ VRM kontrolerom. Na VRM jedinici se nalaze dva relativno jednostavna aluminijska hladnjaka koji su adekvatni za posao, dok je na C236 PCH-u treći aluminijski hladnjak. Ploča kao što smo rekli podržava Xeon E3-1200 v5 procesore, a podrška za memoriju je klasična – do 64 GB DDR4 brzine 2133 MHz (Non-EC, Un-buffered). Ploča ima podršku za simultani prikaz slike na tri monitora (DP, HDMI i DVI), a odmah iza DIMM modula se nalazi i Megachipsov MCDP2800BB DisplayPort to HDMI 2.0 konverter. Malo niže, tik iza VRM jedinice se nalaze dva I210 Server grade GbE LAN kontrolera s podrškom za Teaming, kraj kojih su i pripadajući LAN jumperi uz pomoć kojih možemo trajno ugasiti jedan ili oba LAN kontrolera.
Na desnom gornjem rubu ploče se nalaze 24-pinski ATX i 8-pinski EPS konektor, a ispod njih je PSUSMB1 konektor (za komunikaciju s napajanjem), ukupno četiri 4-pinska konektora za ventilatore, jumperi različitih funkcija, piezo zvučnik, interni USB 3.0 konektor, TPM konektor itd. Odmah iza toga se nalazi i M.2 Socket s podrškom za 2242, 2260, 2280 i 22110 uređaje.
Donji je lijevi dio ploče rezerviran za Realtekov ALC1150 8 kanalni audio kontroler i ostatak audio jedinice u koju spadaju i Japanski premium audio kondenzatori. Iznad audio jedinice, uz rub, se smjestila i Power tipka. Kada je povezivost u pitanju tu su tri PCIe konektora – jedan 3.0 x16, jedan 3.0 x4 i jedan 3.0 x1. Dno je ploče rezervirano za konektor za prednji audio panel, tu je i LED dijagnostika, dva interna USB 2.0 konektora, CLRTC jumper, Nuvotonov I/O kontroler, CR2032 bateriju, C intrusion jumper, AUX_Panel_1 i F_Panel konektore, a tu je i C236 PCH ispod hladnjaka.
- 1 x DVI-D
- 1 x DisplayPort
- 1 x HDMI
- 2 x LAN (RJ45) porta
- 2 x USB 3.0
- 2 x USB 2.0
- 1 x Optical S/PDIF out
- 1 x USB BIOS Flashback Button
- 1 x 8-channel Audio I/O
Stražnji je panel klasičnog layouta, na kojem treba izdvojiti tri video izlaza, dva LAN porta i USB BIOS Flashback tipku. Ostatak je klasika. Ploča osim spomenutog M.2 socketa ima i osam SATA 6Gbps konektora horizontalne orijentacije.

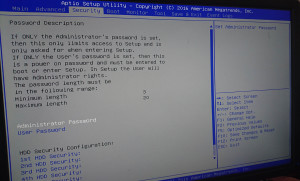

Sučelje AMI-evog BIOS-a je poprilično klasičnog izgleda, jednostavno za snalaženje ali sa mnoštvom naprednih opcija koje karakteriziraju ovu workstation ploču. Nema tu jasno podrške za entuzijaste koji žele overclockirati jer je kod servera i radnih stanica bitna sigurnost i stabilnost. Sa strane softvera, osim već spomenutog AWMS Enterprise alata za lokalni ili udaljeni nadzor, nema tu nikakvih desktop aplikacija koje Asus standardno nudi – driveri, Rapid Storage Tech. Enterprise, MS SQL Server 2008 R2 SP2 Express setup i to je to.
AWSM Enterprise nudi Main Server podršku za mnoštvo operativnih sistema, koji uključuju sve Microsoftove Server OS-ove od 2003 naovamo, te Agent Server podršku za desktop Windowse od 7 naovamo te Linux OS-ove (EHEL 6.4 i 6.5, CentOS 6.4 i 6.5, Scientific Linux 6.4 i 6.5 te SLES 11 SP2/SP3. Softver je web based (MS Sliverlight) s podrškom za mnoštvo internetskih preglednika, a za funkcioniranje zahtijeva SQL Server, .Net Framework (3.5 SP1 i 4), Web Server ISS 6 i Active Directory. Ono što nudi je nadzor parametara rada servera (naponi, ventilatori, temperature itd.), account management, deployment management, centralized management i server configuration kroz jednostavno web sučelje.
