ASUS ProArt X670E-Creator WiFi recenzija

Datum objave 05.10.2022 - Krešimir Matanović

ProArt X670E-Creator WiFi

asus_proart_x670e_creator_wifi_1 asus_proart_x670e_creator_wifi_2

Matična ploča ProArt X670E-Creator WiFi namijenjena je, kao što joj i stoji u nazivu, stvaraocima sadržaja. Ti korisnici istovremeno žele maksimum performansi iz novih Ryzena 7000, kvalitetu i stabilnost, ali i mogućnosti koje neki modeli u ovom cjenovnom rangu nemaju. Za stabilnosti i performanse procesora se brine 16+2-fazna napojna jedinica, a za brzu vezu s mrežom tu je 10-gigabitni LAN, uz standardni 2,5-gigabitni. Bežična je povezivost riješena putem WiFi 6E veze, a ploča kao i do sada donosi vrlo zanimljiv dizajn.

X670E-Creator ploča dolazi u kutiji zanimljivog dizajna, koja postiže zanimljivu estetiku kroz elemente kao što su linije, kutevi, simetrija i zlatne linije što se jasno precrtava i na samu ploču. U videu otpakiravanja vidimo da je ploča smještena u zasebnu kartonsku kutiju i zaštićena antistatičkim najlonom, dok je sve ostalo pokriveno još jednim kartonom. A dodatna oprema izgleda ovako: Kabeli
  • 1 x DisplayPort kabel
  • 4 x SATA 6Gb/s kabela
Razno
  • 1 x ASUS Wi-Fi okretna antena
  • 1 x Q-konektor
  • 1 x M.2 Q-Latch paketić za M.2 backplate
  • 2 x paketića gumica za M.2
  • 1 x paketića gumica za M.2 backplate
  • 1 x paketića vijaka za M.2 SSD
  • 1 x ProArt ravnalo
Dokumentacija 1 x ACC Express Activation Key kartica 1 x korisnički vodič

asus_proart_x670e_creator_wifi_3

Ploča je standardnih ATX dimenzija (30,5 x 24,4 centimetara), i na prvi pogled se dizajnerski i ne razlikuje toliko u odnosu na prethodni model X570-Creator WiFi, prvenstveno zbog iste kombinacije boja, oblika i nijansi. Pomnijim pregledom naravno uočavamo i neke veće razlike. Hladnjaci za VRM su doživjeli veće promjene, a drugačiji je i centralni hladnjak koji sada hladi dva u suprotne krajeve razmaknuta čipset hladnjaka. Drugačiji je jasno i socket koji je sada LGA, a i drugačiji je razmještaj M.2 socketa i njihovih hladnjaka. Poluprozirni plastični pokrov stražnjih I/O konektora je zadržan, no nešto je smanjenih dimenzija radi udomljavanja puno većeg VRM hladnjaka.

asus_proart_x670e_creator_wifi_4

Zadržan je i sličan plastični pokrov hladnjaka čipseta s ProArt natpisom, koji pridodaje eleganciji. Layout ploče je dobro poslože, nema nelogičnosti, a inženjeri su imali nešto teži zadatak ovaj put zbog dva razdvojena čipseta. Svi su headeri i konektori smješteni uz rub ploče, dva SATA i jedan USB 3.0 su orijentirani horizontalno, a samo je USB 3.2 port postavljen vertikalno, no na mjestu gdje ničemu ne smeta. Na dnu se nalaze još dva SATA porta, ali horizontalne orijentacije gdje opet ničemu ne smetaju - jedino je pritisak na port veći zbog toga što ćemo kabel na tom mjestu obavezno svinuti. Asus je na ploču postavio i izbacivač za grafičke kartice u prvom slotu što je svakako jako pohvalno. Ovaj se ne pomiče prema dolje, nego ima posmak na desnu stranu kako bi oslobodio grafiku.

asus_proart_x670e_creator_wifi_5 asus_proart_x670e_creator_wifi_6

Kao što već znamo, novi Ryzeni 7000 dolaze bez pinova, koji su sada preseljeni na AM5 socket, LGA izvedbe. Mehanizam je kao što smo već pisali čvrst i bolje funkcionira od onoga na Intelovim Z690 pločama. Oko socketa su se smjestili aluminijski hladnjaci napojne jedinice, a desno od njega su četiri DIMM utora za DDR5 memoriju. Ploča podržava maksimalno 128 GB memorije propusnosti do DDR5-6400+ pod overclockingom, a znamo da je najbolje memoriju držati na 6000. Uz rubove ploče oko DIMM slotova su se smjestila tri 4-pinska konektora za ventilatore, dva RGB headera, četiri LED-ice za dijagnostiku prilikom POST-a (CPU, DRAM, VGA i BOOT), zatim 24-pinski ATX konektor, 6-pinski PCIe Power konektor koji omogućava funkciju punjenja energijom snage 60 W preko prednjeg USB-C porta, i interni USB 3.2 Gen2x2 port koji to omogućava.

asus_proart_x670e_creator_wifi_7 asus_proart_x670e_creator_wifi_8

Napojna jedinica je 16+2-fazne konfiguracije s teamed up izvedbom i 70-amperskim integriranim MOSFET-ima. Asus je na ovoj ploči koristio Monolithic Power Systemsove MP86922 integrirane MOSFET-e koji imaju maksimalnu kontinuiranu struju od 70 A što znači da CPU maksimalno može primiti 1.260 ampera struje. VRM kontroler je DIGI+ oznake ASP2206, a nalazi se s donje strane ploče. Iza integriranih MOSFET-a su MicroAlloy prigušnice i Black Metallic 10K kondenzatori. Na VRM komponentama se nalaze dva hladnjaka koji su odvojeni, tj. ne koriste toplovodnu cijev kao vezu. Lijevi je masivniji, a gornji je nešto manji. VRM jedinica se na ovoj ploči dosta zagrijava na gornjem dijelu s Ryzenom 9 7950X opterećenim do maksimuma, pa samo IC termometrom izmjerili čak 68,3°C na jednom dijelu. Aktivan protok zraka preko VRM jedinice ovdje ne bi bio na odmet.

asus_proart_x670e_creator_wifi_9

Još se jedan maleni aluminijski hladnjak nalazi na ploči točno ispod velikog lijevog VRM hladnjaka, a on služi za hlađenje Marvellovog AQtion 10-gigabitnog kontrolera. Da, ova ploča uz standardni Intelov 2,5-gigabitni ima i moćni 10-gigabitni LAN priključak što će osigurati brzu vezu između računala i preklopnika (ili routera) te ostatka mreže - nešto što će svi koji sele velike količine podataka po mreži itekako znati cijeniti. Što se bežičnog povezivanja tiče i tu nije bez aduta, te ima 2x2 WiFi 6E tri-band adapter za 2,4, 5 ili 6 GHz povezivanje. Uz to jasno podržava i Bluetooth v5.2. Antena je štapna, okretna s magnetskim držačem i dobro hvata signal.

asus_proart_x670e_creator_wifi_10

Na dnu se ploče nalaze uobičajeni portovi i headeri pa tu nalazimo prednje audio kontakte, COM port, konektor za ventilator, RGB headere, tri USB 2.0 interna konektora, dva vertikalna SATA konektora, CL_RTC  T_Sensor headere, kontakte prednjeg panela, još jedan 4-pinski konektor za ventilatore i LPC Debug header. Audio jedinica je nešto starija no sasvim zadovoljavajuća. CODEC je Realtekov S1220A s podrškom za 120 dB SNR playback i 113 dB SNR recording (Line-in) i formatima do 32-bita/192 kHz. Tu je automatska prilagodba impedancije slušalica (naprijed i nazad), interno pojačalo za slušalice i zvučnike, ugrađeni su premium audio kondenzatori, de-pop strujni krug, kanali su na odvojenim PCB slojevima itd. PCIe 5.0 x16 slota su dva za grafičke kartice, s tim da kad su oba u pogonu rade u x8/x8 modu rada. Njih kontrolira procesor. Treći PCIe 4.0 x16 slot kontrolira čipset i on radi u x2 modu rada, s tim da dijeli resurse s M.2_3 slotom.

asus_proart_x670e_creator_wifi_11

Kada je storage u pitanju, tu su M.2_1 i M.2_2 slotovi koji su po PCIe 5.0 x4 standardu, a njima upravlja procesor. X670 čipset upravlja s M.2_3 i M.2_4 slotovima koji su po PCIe 4.0 x4 standardu, a tu su i četiri SATA 6Gbps porta s podrškom za AMD RAIDXpert2 tehnologiju. Samo prvi (gornji) M.2 slot ima donji hladnjak s termo podloškom, dok ostali imaju samo gornje hladnjake. Svi su naravno opremljeni s Q-latch sistemom zakopčavanja SSD-a koji je izvrstan sistem. Čipseti se nalaze ispod velikog hladnjaka s ProArt natpisom, razmaknuti jedan od drugog, a u radu se dosta zagrijavaju - senzir je izmjerio maksimalnih 61,9°C.

asus_proart_x670e_creator_wifi_12

Ploča je odlično opremljena i USB portovima, pa tako straga između ostalog imamo dva USB4 Type-C porta koje kontrolira Intelov JHL8540 kontroler (Thunderbolt 4), zatim jedan USB-C 3.2 Gen 2x2 port itd. Za prednji panel tu je interni USB 3.2 Gen 2x2 konektor za Type-C port koji uz dodatak 6-pinskog PCIe Power konektora podržava i brzo punjenje uređaja snagom do 60 W (PD/QC4+). Ploča je inače prošla intenzivne testove stabilnosti u trajanju od 168 sati pri temperaturi od 45°C i pokazala je 24/7 stabilnost u radu. Uz to ima i niz sigurnosnih zaštita - LAN guard, Overvoltage zaštita, ESD guards, DRAM overcurrent zaštita itd. Stražnji I/O portovi izgledaju ovako:
  • 2 x USB4 porta s Intel JHL8540 USB4 kontrolerom (2 x USB Type-C)
  • 1 x USB 3.2 Gen 2x2 port (1 x USB Type-C)
  • 7 x USB 3.2 Gen 2 portova (7 x Type-A)
  • 1 x USB 2.0 port (1 x Type-A)
  • 1 x DisplayPort (Input only)
  • 1 x HDMI port
  • 1 x Wi-Fi Module
  • 1 x Marvell AQtion 10Gb Ethernet
  • 1 x Intel 2.5Gb Ethernet
  • 3 x Audio jacka
  • 1 x BIOS FlashBack tipka

asus_proart_x670e_creator_wifi_14 asus_proart_x670e_creator_wifi_15

asus_proart_x670e_creator_wifi_16 asus_proart_x670e_creator_wifi_17

asus_proart_x670e_creator_wifi_18 asus_proart_x670e_creator_wifi_19

UEFI sučelje BIOS-a je klasično Asusovo s EZ modom kao zadanim, i Advanced modom kojeg otvaramo s F7. Sučelje i bogato opcijama za tweaking i overclocking, a jedino po čemu se ova ploča razlikuje od ROG, Strix ili Prime modela je što je TPM po zadanim postavkama aktivan i ako ga ne želite koristiti ili da vam pri svakom POST-u javlja poruku morate ga isključiti. Opcija za overclocking je dosta, slično kao i kod Hero ploče (bez Tweakers Paradisea i još sitnica), pa će i korisnici koji žele izvući malo više performansi doći na svoje.

asus_proart_x670e_creator_wifi_20 asus_proart_x670e_creator_wifi_21

Uz odličan BIOS ide i dobra ponuda softvera u obliku Armoury Cratea, AI Suitea 3, ASUS Control Center Expressa (USB port management, Software blacklist, Registry Editor On/Off), CreationFirsta, Nortonovog antivirusa (1-godišnja licenca), WinRAR-a, ProArt Creator Hub-a (nadzor parametara rada, podešavanje profila ventilatora, grupiranje taskova i optimizacija mreže.

Test sistem, način testiranja i overclocking

Test sistem
Test sistem :: Hardware
Matična ploča ASUS ProArt X670E-Creator WiFi; UEFI: 0614
Procesor AMD Ryzen 9 7950X
Memorija G.Skill Trident Z5 Neo DDR5-6000
Grafičke kartice AMD Radeon RX 6900 XT
Zvučna kartica On board
Napajanje Superflower Leadex Platinum 1200W
SSD ADATA Swordfish 2 TB;
Monitor Dell S2721DGF

Testni sistem :: Software
OS Windows 11
DirectX verzija 12
AIDA64 Engineer 6.75.6100
HWInfo64 v.7.30-4870
3DMark CPU Profile
Cinebench R23
wPrime 2.0 1024M
Blender BMW Benchmark

Način testiranja

asus_proart_x670e_creator_wifi_13

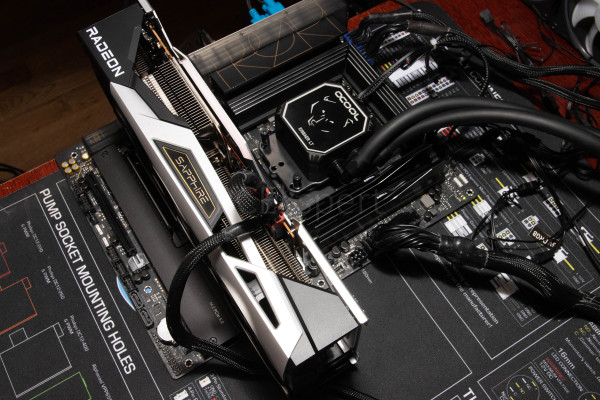

Testirali smo uz pomoć procesora AMD Ryzen 9 7950X, memorije G.Skill Trident Z5 NEO F5-6000J3038F16GX2-TZ5N memorije, i Sapphire Radoen RX 6750 XT Nitro + grafičke kartice te ostalog već poznatog hardvera kojeg možete vidjeti u tablici. Procesor je hlađen moćnim Alphacoolovim Eisbaer LT360 HPE hladnjakom i tu moramo posebno naglasiti da je hlađenje iznimno bitno – što je moćniji hladnjak to će i boost taktovi biti bolji. Iskoristili smo ranije dobivene rezultate i grafove. Kao i do sada, testirali smo i potrošnje te zagrijavanje. Testirali smo na Windows 11 operativnom sustavu. Overclocking

asus_proart_x670e_creator_wifi_oc

Procesor smo overclockirali standardno iz UEFI-a, a za neke buduće prilike ostavljamo i novu Ryzen Master aplikaciju. Nakon što PBO nije dao neke rezultate okrenuli smo se ručnom podešavanju. Ručni je OC pokazao da procesor možemo dići na 5,3 GHz, no stabilnijim se pokazao na 5,2 GHz pri oko 1,22 V. Pri tom je potrošnja bila manja kao i zagrijavanje nego kod stock postavki u Cinebenchu R23.

Rezultati testiranja

UL test [ichart headers="ID, Score" title="3DMark CPU profile" htitle="score (max threads)" labels="Asus Rog Crosshair Z670E Hero,ASRock X670E Taichi,Asus ProArt X670E-Creator WiFi" values="17020,16956,16845" colors="blue,blue,red" height="300"] Blender [ichart headers="ID, Time (s)" title="Blender BMW Benchmark (sekunde, manje je bolje)" labels="Asus Rog Crosshair Z670E Hero,Asus ProArt X670E-Creator WiFi,ASRock X670E Taichi" values="63.22,63.27,64.11" colors="blue,red,blue" height="300"] Cinebench R23 [ichart headers="ID, CPU (pts)" title="Cinebench 23 nT" labels="Asus ProArt X670E-Creator WiFi,ASRock X670E Taichi,Asus Rog Crosshair Z670E Hero" values="37794,37776,37450" colors="red,blue,blue" height="300"] [ichart headers="ID, CPU (pts)" title="Cinebench 23 1T" labels="ASRock X670E Taichi,Asus ProArt X670E-Creator WiFi,Asus Rog Crosshair Z670E Hero" values="2030,2024,2012" colors="blue,red,blue" height="300"] wPrime 2.0 [ichart headers="ID, Time (s)" title="wPrime 2.0" htitle="1024M Time (s, manje je bolje)" labels="ASRock X670E Taichi,Asus Rog Crosshair Z670E Hero,Asus ProArt X670E-Creator WiFi" values="30.1,30.55,30.914" colors="blue,blue,red" height="300"] U 3DMark testu je vidljivo da ProArt izvlači malo niže CPU performanse, no u ostatku testova vidimo da je to sve manje više podjednako. Memorijske performanse @ 6.000 MHz CL30 [ichart headers="ID, MB/s" title="AIDA64 RAM Read" htitle="Read (MB/s)" labels="ASRock X670E Taichi,Asus ProArt X670E-Creator WiFi,Asus Rog Crosshair Z670E Hero" values="75360,75360,75192" colors="blue,red,blue" height="300" min="0"] [ichart headers="ID, MB/s" title="AIDA64 RAM Write" htitle="Write (MB/s)" labels="ASRock X670E Taichi,Asus ProArt X670E-Creator WiFi,Asus Rog Crosshair Z670E Hero" values="78448,77001,76801" colors="blue,red,blue" height="300" min="0"] [ichart headers="ID, MB/s" title="AIDA64 RAM Copy" htitle="Copy (MB/s)" labels="ASRock X670E Taichi,Asus ProArt X670E-Creator WiFi,Asus Rog Crosshair Z670E Hero" values="69658,69637,69370" colors="blue,red,blue" height="300" min="0"] [ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="ASRock X670E Taichi,Asus ProArt X670E-Creator WiFi,Asus Rog Crosshair Z670E Hero" values="64.8,65.2,65.7" colors="blue,red" height="300" min="0"] Memorijske performanse su nešto malo više nego na Hero ploči, te slabije od ASRocka. Zagrijavanje procesora @ Alphacool Eisbaer Aurora LT360 HPE [ichart headers="ID,Load (°C)" title="Temperature" htitle="Load (°C, manje je bolje)"  labels="ASRock X670E Taichi,Asus Rog Crosshair Z670E Hero,Asus ProArt X670E-Creator WiFi" values="96.6,97.3,98" colors="blue,blue,red" height="300" min="0"] Pod opterećenjem, ProArt ploča nešto malo više zagrijava procesor, a izmjerena je maksimalna snaga koju "vuče" procesor od 234 W (160 A). Pri tom jezgre prvog CCD-a boostaju do 5.175 MHz, a drugog do 4.975 MHz.

Zaključak

asus_proart_x670e_creator_wifi_0

Već je i prethodni model ove ploče donio izvrsnu opremljenost i mogućnosti, a sada je to još dodatno nadograđeno. U odnosu na X570-Creator WiFi, model X670E-Creator WiFi donosi napredniju napojnu jedinicu, mogućnost punjenja uređaja na prednjem USB-C portu snagom do 60 W, te četvrti M.2 slot. Naravno, tu je i sve ostalo što je došlo s novom generacijom procesora - DDR 5 memorija, PCIe 5.0 x16 slotovi, M.2 PCIe 5.0 x4 itd. 10 + 2,5-gigabitna mreža je zadržana, WiFi 6E također, kao i 4x USB4 (Thunderbolt 4) porta. Dizajn je malo promijenjen i malo je masivnija napojna jedinica. Sve ostale karakteristike bitne kreatorima su tu, uključujući softversku podršku, stabilnost i zaštite. Nažalost, ova generacija je donijela i znatno višu cijenu uzrokovanu kretanjima na tržištu i inflacijom pa košta oko 600 € u Njemačkoj. Prethodni model je koštao 380 € u trenutku lansiranja na tržište. Za utjehu, isti taj prethodni model sada košta oko 500 €. Vremena se očito mijenjaju, cijene rastu, no Asus i dalje radi odlično zaokružene ploče koje će pružati visoke performanse uz nove moćne Ryzene serije 7000.
