ASUS ROG Ryujin 360 recenzija

Datum objave 27.09.2018 - Krešimir Matanović

ROG Ryujin 360 - prvi dio

asus_ryujin_360_1 asus_ryujin_360_2

ASUS je na ovogodišnjem Computexu predstavio potpuno nove proizvode, kakve do tada nisu imali u ponudi. Riječ je o AIO vodenim hladnjacima za procesore pod imenima Ryujin i Ryuo. U prvoj seriji nude 360 i 240 modele, a u drugoj 240 i 120. Nama je na test stigao najnoćniji Ryujin 360 koji je po mnogočemu poseban. Za početak, ima 1.77" OLED ekran i RGB LED osvjetljenje na vrhu baze, ispod kojega je i 40-milimetarski ventilator koji poboljšava hlađenje kako baze tako i VRM hladnjaka. Zatim, na 360-milimetarski aluminijski radijator dolaze Noctuini industrialPPC ventilatori visoke kvalitete s IP52 certifikatom otpornosti na prašinu i vodu.

asus_ryujin_360_3

AIO dolazi u kartonskoj kutiji većih dimenzija koja je potrebna zbog radijatora širine 360 milimetara. Sve je smješteno u kutiju od recikliranog kartona i zaštićeno najlonom. Jedino što nije u najlonu su tri Noctuina ventilatora. Kutija se otvara kao kutije ROG ploča, pri čemu je jasno naglašen ROG logo crvene boje na kartonskom poklopcu koji se otvara samo do pola. ROG proizvodi uvijek "zrače" premium osjećajem pa tako i ovaj. Kutija je s vanjske strane u ROG grafici, a stražnja strana otkriva sve bitne detalje o proizvodu.

asus_ryujin_360_4

U kutiji se u zasebnoj vrećici nalaze vijci, odstojnici i nosači potrebni za montažu na podržane sockete. S AMD-ove strane su to AM4 i TR4 (TR4 uz nosač koji dolazi s procesorom), a s Intelove strane su to 1150, 1151, 1152, 1155, 1156, 1366, 2011, 2011-3 i 2066. Tu su i vijci s podloškama za ventilatore, vijci za montažu radijatora u kućište, te vodič za brzi početak rada, tj. brzu instalaciju sa slikovnim uputama. Ovdje valja spomenuti kako je jamstvo trogodišnje.

asus_ryujin_360_5 asus_ryujin_360_6

I premda na službenim fotografijama baza izgleda kao kvadar, ona to nije. Ono što vidimo je plastični poklopac koji se na bazu postavlja naknadno, čisto iz estetskih razloga. Na vrhu je prozirni dio ispod kojeg dolazi OLED ekran, po dijagonali su prorezi za RGB LED-ice s baze, a na bokovima su rešetke kroz koje izlazi zračna struja koju stvara ventilator na bazi.

asus_ryujin_360_7

Ryujin 360 je tipični AIO hladnjak, što znači da dolazi tvornički složen, s napunjen s rashladnom tekućinom i zatvoren. Bazu i radijator vežu dvije opletene gumene cijevi koje su zadovoljavajuće fleksibilne, a dužine su oko 400 milimetara. Na radijatoru su spojnice fiksne, a one na bazi se rotiraju, pa se cijevi lako mogu prilagoditi svakoj poziciji. Dimenzije klasičnog aluminijskog radijatora su 394 x 121 x 27 milimetara, koji na sebi ima šest mjesta za montažu ventilatora. Uz hladnjak dolaze tri, koja su jasno sasvim dovoljna. Ryujin 360 je kvalitetno sklopljen i napravljen od kvalitetnih materijala te s te strane nemamo nikakvih zamjerki.

asus_ryujin_360_8

Zanimljivo, Asus se uz Ryujina odlučio isporučivati Noctuine industrialPPC ventilatore koji su vrlo kvalitetni, izdržljivi te imaju IP52 certifikat zaštite od prašine i tekućina. Puni naziv ventilatora je Noctua NF-F12 industrialPPC 2000 PWM, a imali smo ih prilike testirati prije nekoliko godina u nešto starijoj izvedbi. ventilatori su promjera 120 milimetara, imaju promjenjivu brzinu vrtnje od 450 do 2.000 okretaja u minuti (PWM), uz maksimalni statički pritisak od 3.94 mmH2O i maksimalan protok zraka od 121.8 CFM-a. Noctua navodi podatak o maksimalnoj buci od 29.7 dB, no pri 2.000 okretaja smo izmjerili već dosta čujnih 52 dB.

asus_ryujin_360_9

Baza ovoga hladnjaka je vrlo neobična jer kombinira bakreni vodeni blok, vodenu pumpu, ventilator, OLED ekran i traku s RGB LED-icama. Bakreni vodeni blok je dimenzija 100 x 100 x 70 milimetara, a Asus nije previše informativan o tome kakva se pumpa nalazi iznad njega. No, dizajn je tipičan Asetekov pa je jedna iz njihove ponude. Iznad pumpe se nalazi 40-milimetarski ventilator koji se vrti na maksimalnih 4.800 okretaja u minuti, stvara statički pritisak od 3.94 mmH2O i protok zraka od 19.41 CFM-a. Proizvođač navodi podatak o buki od 31 dB, no mi smo izmjerili oko 54 dB, što nadglasava i pumpu i Noctuine ventilatore.

asus_ryujin_360_10

Iznad pumpe, na odvojenom plastičnom dijelu, ili natkrovu, nalazi se integrirani OLED ekran dijagonale 1.77" koji služi za prikaz animacije ROG logoa, ili personalizirane gifove i tekst. Do njega, je dijagonalna RGB LED traka koja je kompatibilna s AURA Sync softverom, a svime upravljati možemo i putem zasebnog softvera nazvanog Livedash. Iz baze izlaze i četiri konektora - tri četveropinska za ventilatore, jedan SATA Power za napajanje i jedan USB 2.0 interni za komunikaciju. Baza dolazi s predinstaliranim nosačem za Intel sockete, a način montaže i demontaže je isti kao i kod ostatka Asetek hladnjaka.

ROG Ryujin 360 - drugi dio

asus_ryujin_360_11 asus_ryujin_360_12

Za početak smo hladnjak montirali na AM4 socket, tj. Gigabyteovu X470 Aorus Gaming 7 WiFi ploču na kojoj je bio Ryzen 7 2700X. Montaža je jednostavna - donji nosač je originalni koji dolazi s pločom i na njega je s gornje strane potrebno pričvrstiti odstojnike. Na odstojnike dolazi baza s nosačem za AM4 i potom se sve zajedno thumb vijcima pričvrsti. Nasjedanje baze na IHS procesora je ravnomjerno i dovoljno čvrsto.

asus_ryujin_360_13 asus_ryujin_360_14

Radijator ovoga hladnjaka je velik, pa je potrebno veće kućište u koje ga možemo smjestiti na vrh ili pak na prednju stranicu. U slučaju da ide na vrh je ventilatore potrebno orijentirati tako da izvlače zrak iz kućišta van i pritom jasno stvaraju struju kroz radijator, a ako ide na prednju stranicu onda uvlače zrak kroz radijator i tjeraju ga dalje preko ploče prema stražnjem dijelu kućišta. Osim na AM4, instalirali smo ga i na TR4 socket, a postupak je još jednostavniji jer su na nosaču koji dolazi uz procesor već postavljeni vijci, a na TR4 socketu su nosači za vijke. Fotografiju sistema možete vidjeti na sljedećoj stranici.

asus_ryujin_360_15 asus_ryujin_360_16

Nakon AM4 i TR4, na red je došao i LGA1150, tj. Gigabyteova Z370 Aorus Ultra Gaming ploča. Za montažu je potrebno iskoristiti plastični donji nosač koji dolazi uz hladnjak, te odstojnike. Na odstojnike postavljamo nosač na bazi, te thumb vijcima pričvrstimo cijelu konstrukciju. Za LGA2066 je još jednostavnije jer nije potreban donji plastični nosač, nego samo odstojnici.

asus_ryujin_360_17 asus_ryujin_360_18

asus_ryujin_360_19 asus_ryujin_360_20

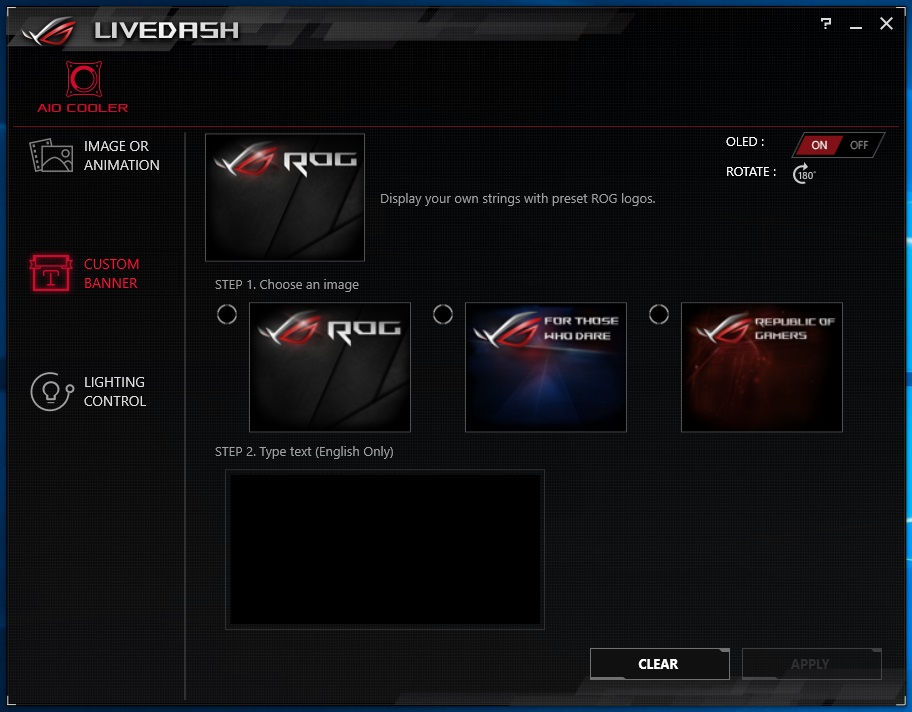

Za kontrolu smo koristili LiveDash program, a može se koristiti i Aura Sync, te AISuite III. LiveDash nudi mogućnost kontroler OLED ekrana i RGB LED osvjetljenja. Zanimljivost je mogućnost prikaza frekvencije procesora, napona, temperature, ali i animacije protoka vode. Animacije ROG logoa su četiri (gif), a četiri i statična logoa (jpg). Uz preddefinirane, možemo koristiti i svoj jpg ili gif rezolucije 160 x 128 te maksimalne veličine 1 MB. Custom Banner je opcija prikazivanja vlastitog teksta uz jedan od tri ROG loga. Posljednji izbornik je za kontrolu RGB LED trake i njenog osvjetljenja. Opcije su kao i kod Aura softvera Static, Breathing, Strobing, Color Cycle, Rainbow, Flash and Dash i Off.

asus_ryujin_360_21 asus_ryujin_360_22

OLED je slabije osvijetljenosti, a kroz plastiku se dodatno to gubi pa do izražaja dolazi samo u mraku. Kada skinemo poklopac slika je vidljivija. Animacije su zgodne, no pomalo usporene kao što će se vidjeti na videu ispod.

Video pokazuje različite animacije na OLED ekranu i mogućnosti osvjetljenja RGB LED trake. Vidljiva je i nešto sporija animacija gif-a, a i svjetlina ekrana bi mogla biti jača.

Test sistem i način testiranja

Test sistem
Test sistem :: Hardware
Matična ploča Gigabyte X470 Aorus Gaming 7 WiFi, Gigabyte X399 Aorus Gaming 7, Gigabyte Z370 Aorus Ultra Gaming
Procesor AMD Ryzen 2700X, AMD Ryten Threadripper 1920X, Intel Core i7-8700K
Memorija G.Skill Sniper X 3.400 MHz 2x 8GB, G.Skill Trident Z 3.200 MHz 2x 8 GB, G.Skill Trident Z 3.200 Mhz 4x 3.600 MHz
Grafičke kartice Sapphire Nitro+ Vega 56
Zvučna kartica On board
Napajanje Superflower Leadex Platinum 1200W
SSD ADATA SX8200 480GB M.2, Patriot Hellfire 240 GB M.2, Corsair Neutron XT 480 GB 2.5"
Monitor Dell UltraSharp U2713HM

Testni sistem :: Software
OS Windows 10
DirectX verzija 12
OCCT v, 4.5.1
HWInfo64 v.5.86-3480

Način testiranja

asus_ryujin_360_23 asus_ryujin_360_24

Testove smo napravili na tri različite platforme, kao što smo mogli vidjeti i na prethodnoj stranici. Različite smo platforme koristili kako bi dobili najbolji mogući uvid u performanse ovoga novog Asusovog proizvoda. Usporedba će biti s nekim ranije testiranim hladnjacima, što vodenim što zračnim, a uskoro ćemo testirati i još dva vodena hladnjaka pa će grafovi biti potpuniji.

asus_ryujin_360_25

Koristili smo klasičan set softvera, tj. HWInfo za nadzor parametara rada i ono najvažnije, temperatura. Za opterećenje nam je poslužio OCCT-ov CPU test (Large Data Set, 64 bits, Infinite, maksimalni broj threadova). Nakon sat vremena opterećenja smo napravili screenshot HWInfa i te maksimalne temperature iskazali u grafovima. Ovaj hladnjak se pokazao zahvalnim i za overclocking, a od velike pomoći je i mali, te ponešto bučan ventilator koji pomaže ohladiti VRM.

Rezultati testova

AMD Ryzen 7 2700X @ Stock [ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je bolje)"  labels="Asus ROG Ryujin 360,Be Quiet! Dark Rock Pro 4,Noctua D15,Be Quiet! Dark Rock 4" values="62.9,67.5,67.9,71.3" colors="orange,blue,blue,blue" height="400" min="0"] Prije analize napomena. U grafu prikazane temperature su T(die), a one su kod ovog procesora niže za 10°C od T(ctl). Očekivano Ryujin 360 zauzima najviše mjesto na grafu, s gotovo 5°C prednosti u odnosu na prvi sljedeći zračni hladnjak. U narednom ćemo periodu testirati još vodenih hlandjaka i vidjeti kako se nosi s njima. Za sada možemo zaključiti kako je odličan za hlađenje stock 2700X-a. AMD Ryzen 7 2700X @ 4.3 GHz [ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je bolje)"  labels="Asus ROG Ryujin 360" values="78.9" colors="red" height="100" min="0"] Prijelazom na overclocking i 4.3 GHz pri 1.41 V (LLC Turbo), temperatura raste značajno, no i dalje je to unutar sigurnih parametara za 2700X. AMD Ryzen Threadripper 1920X @ stock [ichart headers="ID,Load (°C)" title="Temperature" htitle="Load (°C, manje je boilje)"  labels="Asus ROG Ryujin 360,Noctua U14S TR4,Noctua U9 TR4,Noctua U12S TR4,Arctic LF 240,Thermaltake Floe Riing 360" values="61.6,63,67.8,67.8,67.9,74" colors="orange,blue,blue,blue,blue,blue" height="500" min="0"] U HWInfo64 aplikaciji očitavamo Tcontrol temperaturu koja je u odnosu na Tdie u offsetu +27°C. Taj broj dakle treba oduzeti kako bi se dobio Tdie. I ovdje je Ryujin 360 postigao najbolji rezultat, no Noctuin U14S TR4 i nije tako daleko. Zanimljivo je kako je Floe Riing 360 postigao dosta loš rezultat u odnosu na ostatak hlandjaka, no on je bio i najtiši. AMD Ryzen Threadripper 1920X @ 4.0 GHz [ichart headers="ID,Load (°C)" title="Temperature" htitle="Load (°C, manje je boilje)"  labels="Asus ROG Ryujin 360" values="87.3" colors="red" height="100" min="0"] Overclockingom na 4.0 GHz i podizanjem napona na 1.225 V temperatura značajnije raste, no pod opterećenjem je procesor stabilan i to dokazuje kako je Ryujin vrlo moćan hlandjak. Noctua U14S TR4 ga nije mogla držati stabilnim pod opterećenjem. Intel i7-8700K @ Stock (4.3 GHz) [ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je boilje)"  labels="Asus ROG Ryujin 360,Arctic LF 240,Cryorig H7,Be Quiet! Dark Rock Pro 4,Arctic Freezer 12,Be Quiet! Dark Rock 4" values="63,68,68,70,72,72" colors="orange,blue,blue,blue,blue,blue" height="500" min="0"] Rezultat iznad je na referentnim vrijednostima procesora, tj. na 4.3 GHz u boostu na svim jezgrama. Ovo i nije neki pretjerano težak zadarak za Ryujina 360 i procesor je držao na odličnih 63°C maksimalno izmjerenih na jednoj jezgri. Prosjek na svih šest je bio 60.83°C. Intel i7-8700K @ Core Enhancement (4.7 GHz) [ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je boilje)"  labels="Asus ROG Ryujin 360,Arctic LF 240,Be Quiet! Dark Rock Pro 4,Be Quiet! Dark Rock 4,Cryorig H7,Arctic Freezer 12" values="81,88,90,92,92,95" colors="red,blue,blue,blue,blue,blue" height="500" min="0"] Uključivanjem Core Enhancementa boost na svim jezgrama raste na 4.7 GHz, kao i napon koji automatski skače s oko 1.2 na 1.35 V. Maksimalna se temperatura na jednoj jezgri pri tome penje do 81°C što je vrlo dobra vrijednost u odnosu na ostale hladnjake. Prosjek je na 77.66°C. Intel i7-8700K @ 5.0 GHz [ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je boilje)"  labels="Asus ROG Ryujin 360" values="90" colors="red" height="100" min="0"] Da bi ostvarili okruglih 5.0 GHz, napon smo podigli na 1.40 V i LLC na maksimum, pri čemu je napon nerijetko rastao i do 1.45 V. U ovakvim je uvjetima temperatura dodatno narasla na čak 90°C. I premda to ovaj procesor može izdržati, zaključili kako je ipak pametnije za 24/7 upotrebu držati ga na 4.8 - 4.9 GHz pri 1..385 V i srednoj LLC vrijednosti kako bi temperatura ostala ispod 90°C. Prosjek na ovoj frekvenciji na svim jezgrama je bio 83°C.

Zaključak

asus_ryujin_360_26

Asus u svojoj ROG seriji ne radi kompromise i to odmah dokazuju ulazom u novi tržišni segment, u kojem ih nije bilo do sada. AIO hladnjaci su popularni i sveprisutni i zapravo je neobično što su ovako dugo čekali. ROG Ryujin 360 je kvalitetan, moćan, inovativan i zanimljiv hladnjak. Napravljen je od kvalitetnih materijala, u suradnji s provjerenim proizvođačem AIO sistema Asetekom, a da se nije štedjelo dokazuje i upotreba odličnih Noctuinih iPPC ventilatora koji su među najkvalitetnijim na tržištu. Moćan je zbog velikog radijatora od 360 milimetara i tri ventilatora, te smo vidjeli kako s lakoćom hladi tri testna procesora, a pri tome Noctuini ventilatori postižu nižu buku od integriranog ventilatora na bazi. Ukupna razina buke nije niska, no na prihvatljivoj je razini za performanse koje hladnjak daje. Inovativnost se postigla upravo s tim malim ventilatorom koji stvara prijeko potrebnu zračnu struju preko VRM hladnjaka, tj. tamo gdje je ona izostavljena kada su AIO hladnjaci u pitanju. Zanimljivosti su OLED ekran koji može biti vrlo koristan ako prikazuje temperaturu, napone i frekvenciju ili samo ukras ako prikazuje logo ili različite animacije s tekstom. Još da je samo malo jače svjetline. Za kraj smo ostavili i RGB LED rasvjetu koja je standardno dobra kod Asusovih proizvoda, te dobro podržana sa softverske strane. Hladnjak podržava različite platforme i jednostavan je za instalaciju, upravo zato što prati Asetekovu standardizaciju. Na kraju dolazimo i do cijene. Za sad smo ju samo našli u jednom južnoafričkom webshopu te preračunato iznosi oko 245 €. Ako se po ovoj cijeni ovaj AIO bude prodavao i u Europi, bit će to dosta visoko, no kao i uvijek, ROG proizvodi nikad nisu bili jeftini. Pogotovo flagshipovi, što Ryujin 360 jest.
