Asus Sabertooth X79 vs. Gigabyte X79-UD5

I kod ove X79 serije u dizajnu pakiranja Sabertooth ploča nema nikakvih novina. I dalje je to sivkasta kutija s TUF logom i jasno istaknutim petogodišnjim jamstvom. Prednja je stranica otklopiva, pa je moguće saznati sve o tehnologijama koje ova ploča donosi. Na stražnjoj se stranici vidi kompletna ploča i još objašnjenja glavnih značajki ove Sabertoothice. Ploča je u kutiji adekvatno zaštićena kartonskim odjeljkom i antistatičkom vrećicom.

Kao ploča iz Asusovog gornjeg proizvodnog segmenta, ova je Sabertoothica solidno i opremljena. Tu su: korisničke upute, ASUS Q-Shield, dva SATA 3Gb/s kabela, četiri SATA 6Gb/s kabela, jedan SLI mostić, jedan Q-konektor (2 u 1), jedan ventilator za štitnik I/O panela, TUF certifikacijska kartica i upute za TUF petogodišnje jamstvo. Na popratnom se DVD-u nalaze upravljački programi, antivirusni program, te mnoštvo Asusovog softvera.

Kao i svaka druga Sabertoothica, i ova je obojana u vojničke boje. PCB je crn, a slotovi su kombinacija svjetlije i tamnije zelene boje. Crni su i I/O cover te aktivni hladnjak za PCH, dok je aluminijski hladnjak za VRM također zelenkasto-crni. Sve u svemu, ploča izgleda vrlo dobro, a zbog čak osam DIMM utora izgleda dosta natrpano. Karakteristika je to svih X79 ploča, premda ih je većina napravljena u E-ATX formatu. Ipak, u Asusovoj najboljoj maniri layout je dobro posložen i u konačnici ništa ničemu ne bi trebalo smetati. Ploča kao što smo rekli spada u TUF (The Ultimate Force) seriju, što znači da su komponente korištene za njenu izradu certificirane posebnim standardima i testirane od strane Integrated Service Technology laboratorija. Ovo se odnosi na sve kondenzatore, prigušnice i MOSFET-e ugrađene na ploču. Uz to, ploča ima i strateški postavljene termalne senzore koji čine Thermal Radar tehnologiju i čije se izmjerene temperature mogu očitati u posebnom Asusovom softveru. Kao što smo i ranije pisali ova ploča je namijenjena naprednim korisnicima koji prije svega traže stabilnost rada, ali isto tako se ne žele odreći overclockinga.

Po skidanju termalnog štita iznad stražnjeg I/O panela uočavamo aluminijski hladnjak povezan s PWM hladnjakom, koji je moguće prisilno hladiti ventilatorom koji dolazi u bundleu. Poboljšava to hlađenje digitalno kontroliranog 8 +2 +2 +2 faznog VRM-a koji se u trenucima velikog opterećenja dosta grije. Posebno je ovo izraženo kada overclockiramo. Priloženi je ventilator tako dobro došla pomoć, a što je najvažnije nije pretjerano bučan. Tako se na tom dijelu ploče još nalazi i jedan ASMedijin USB3.0 kontroler, a prostorom na desno dominiraju prva četiri DIMM utora te socket. Spomenuta VRM jedinica i njen hladnjak nalaze se sjeverno od LGA2011 ležišta, baš kao i 8-pinski EPS konektor. Iznad druge skupine DIMM utora nalaze se dva četiri pinska konektora za ventilatore, a ispod njih je i kontroler VRM-a (DIGI+ EPU). Tik do DIMM utora s desne strane nalazi se još jedan četiri pinski konektor za ventilator, MemOK! tipka, 24-pinski ATX konektor, još jedan 4-pinski konektor za ventilator, te interni USB3.0 konektor.

Na lijevoj južnoj strani od vrha prema dnu nalaze se još dva 4-pinska konektora za ventilatore (Jel netko broji? - To ih je već 6), zatim još jedan ASMedijin ASM1042 USB3.0 kontroler, pa Intelov 82579V LAN kontroler, VIA-in 6315N Firewire kontroler, Nuvotonov Super I/O čip, te na kraju Realtekov ALC892 8-kanalni audio kontroler. Desno od skupine kontrolera nalaze se dva PCIe x16 konektora (podrška za SLI i Crossfire), dva PCIe x1 konektora te jedan legacy PCI konektor. Između svih tih konektora su se smjestili Winbondov BIOS čip, TPU čip, TProbe čip te ICS-ovi čipovi. Iznad prvog PCIe x16 utora smjestila se standardna CR2032 baterija. Uz donji rub ploče s lijeve na desnu stranu nalaze se razno razni konektori - SPDIF izlaz, AAFP, COM, četiri interna USB2.0, još jedan 4-pinski konektor za ventilator (ukupno sedmi na ploči), CLRTC jumper, te Front Panel konektor. Ispod dugačkog aktivnog hladnjaka (maleni ventilator nije bučan) smjestio se X79 PCH (Patsburg) i još jedan DIGI+ kontroler. Na tom se dijelu ploče nalazi i jedan ASMedijin ASM1061 SATA i eSATA kontroler, te Marvelov PCIe 9128 SATA 6Gbps kontroler. Ukoliko se sjetite jučerašnjeg članka i priče o Intelovoj ploči vidite zašto je bilo nužno Asusu ugrađivati čak dva SATA 6Gbps kontrolera - X79 PCH nažalost ima samo dva kanala.

Asusov je skup softvera, kao i BIOS neizmjenjen od prethodnih serija ploča pa tu nećemo previše dužiti (uz izuzetak ponešto izmjenjenog TUF Thermal Radar softvera)). BIOS je u potpunosti opremljen za overclocking novih i7 procesora, kao što ste i mogli vidjeti iz jučerašnjeg članka. Velikog je i moćnog i7-3960X-a natjerao sve do okruglih 5.0GHz. Dokaz je to da je ova ploča napravljena odlično i da će te rijetko kad zatrebati jaču. Eventualno bogatiju opremom, a Asus je i na te potrebe spreman odgovoriti svojom jačom Rampage IV Extreme pločom.

Ni Gigabyte nije drastično mijenjao dizajn svojeg pakiranja UD5 modela, a dodane grafike su vezane za 3D Power i 3D BIOS tehnologije koje se sada po prvi put pojavljuju sa X79 serijom. Da, gigabyte je konačno napravio UEFI BIOS, a koliko uspješno pogledajte kasnije u opisu. Tako sve o korištenim tehnologijama možete saznati na poleđini kutije, a ploča je unutar nje naravno adekvatno zaštićena.

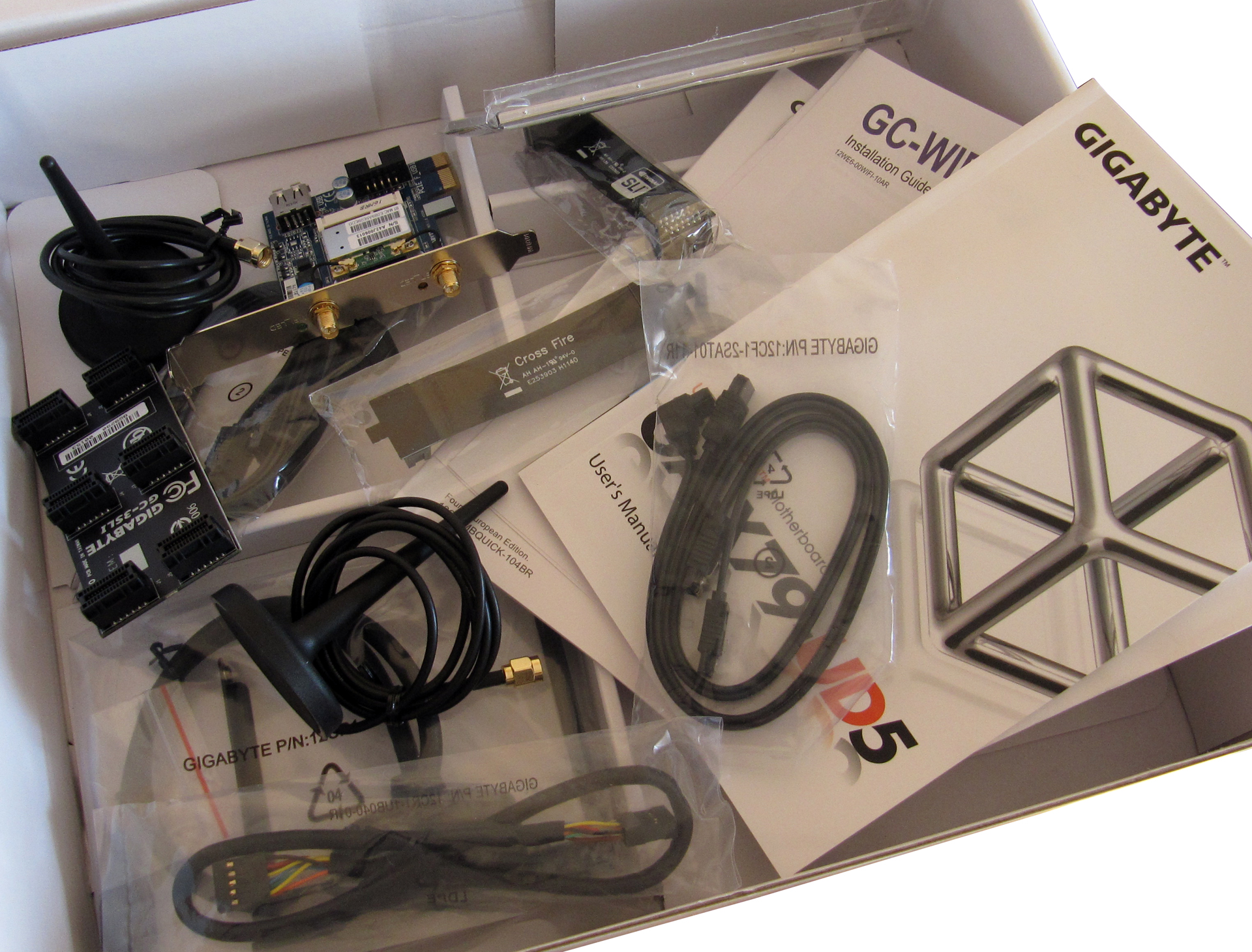

Ono što ovu ploču čini vrlo pimamljivom je bogatstvo bundlea koji s njom dolazi. Uz standardne korisničke upute, DVD sa driverima i popratnim softverom (da Easy tune 6 je još uvijek tu, i još uvijek nije izmjenjen), tu je i DVD sa driverima i softverom za priloženi WiFi/Bluetooth PCIe modul (priložebne su i dvije antene). Još ćemo tu naći i CrossFire (dual) i SLI (dual i triple) mostiće, zaštitni lim za stražnji I/O panel, SATA kabele, USB3.0 3.5" dongle, i jedan interni USB kabel s konektorima. Na DVD-u uz ostale aplikacije stiže i Norton Internet Security (OEM verzija). Gigabyte je kao što vidimo konačno odriješio kesu i kupcu dao lijepu količinu popratnih stvari uz ovu UD5-icu.

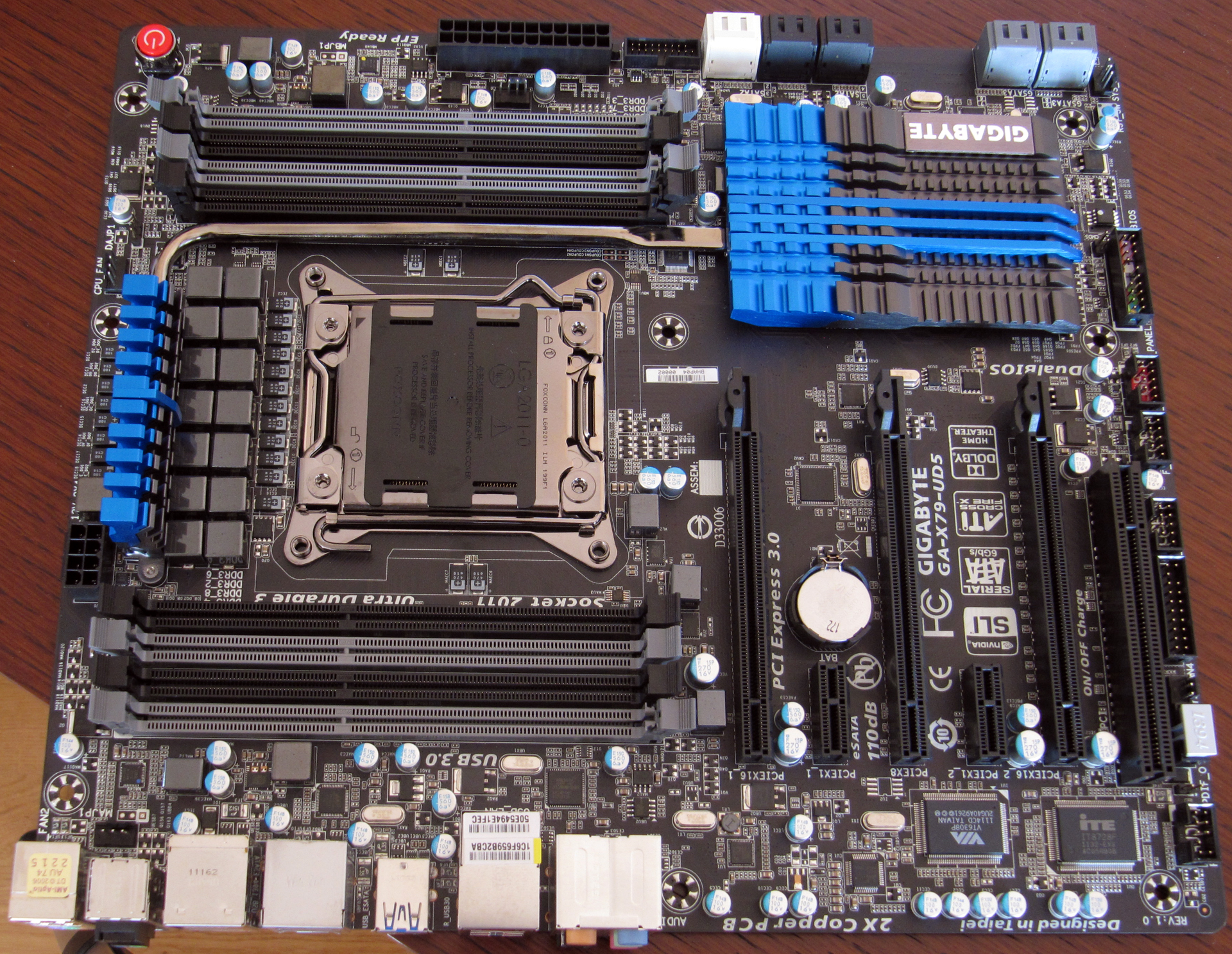

U prošle godine prikazanom, novom high end sivkastom dizajnu dolazi i ova UD5 ploča. PCB i dio utora su sivi, dok je drugi dio utora crn. Hladnjaci su obojani u plavo-sivu kombinaciju pa je cjelokupan dojam odličan. Ploča ne izgleda prenatrpano, a layout je baš kao i kod Asusice vrlo dobar. Gigabyte se nije odlučio za aktivno hlađenje PCH-a, pa se hladnjak na PCH-u zna dosta zagrijati - pogotovo kada overclockiramo. Taj je aluminijski hladnjak toplovodnom cijevi vezan za VRM hladnjak koji nije prevelikih dimenzija. Znajući da se X79 ploče dosta zagrijavaju, pogotovo prilikom OC-a, ovu će Gigabyteicu biti potrebno dodatno hladiti. Asusica definitivno ima bolje riješeno hlađenje. Ova je ploča kao što smo spomenuli i uvodu napravljena u dobro poznatoj UD3 tehnologiji, što znači da su korištene kvalitetne elektroničke komponente pa je tu sasvim u rangu ranije opisane Sabertoothice. Uz to Gigabyte uvodi i patentiranu 3-way digitalnu napojnu kontrolu (jedna za CPU i dvije za memoriju), a tu je i Dual BIOS, sa UEFI sučeljem, te ON/OFF USB charge funkcionalnost.

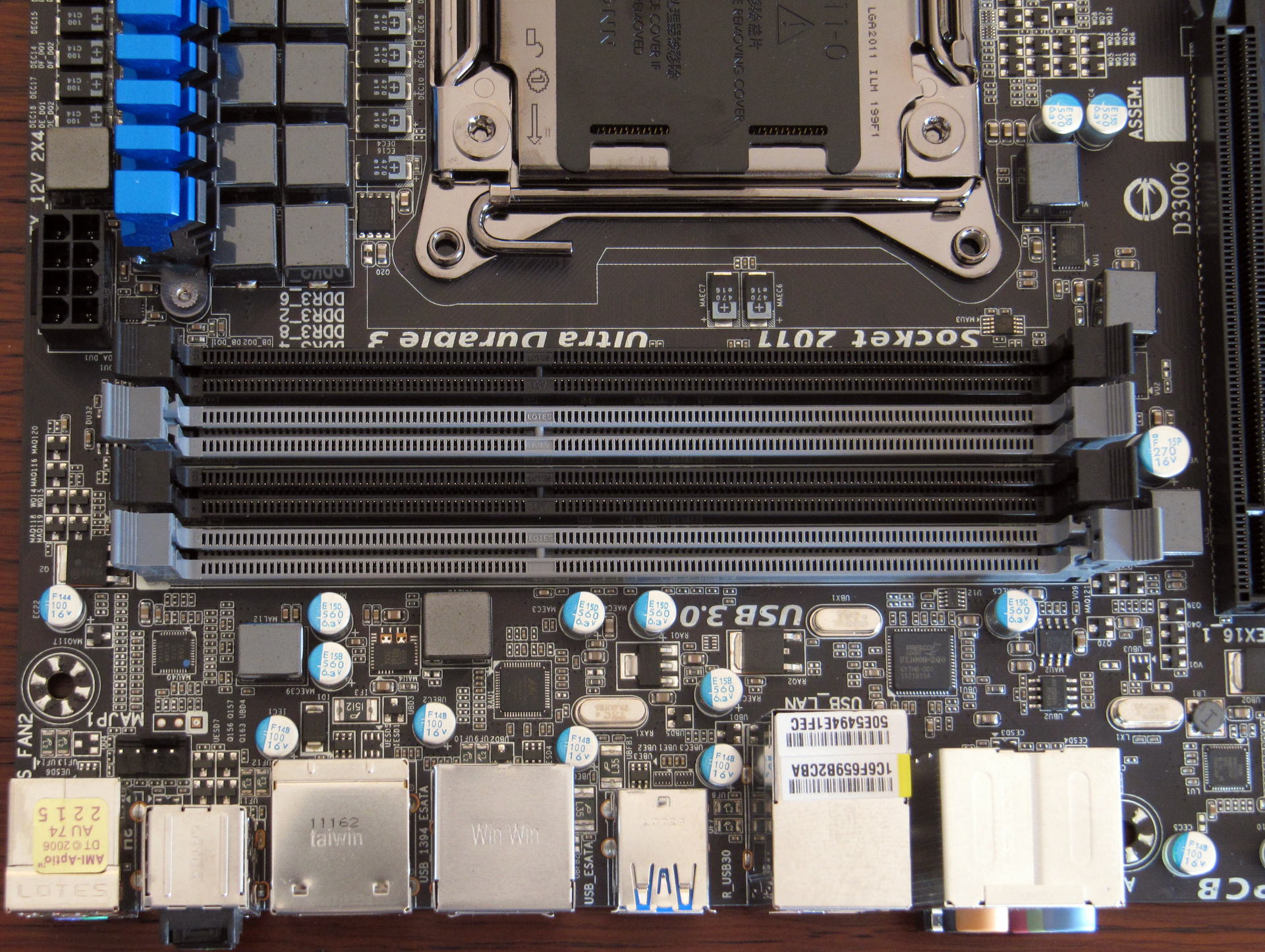

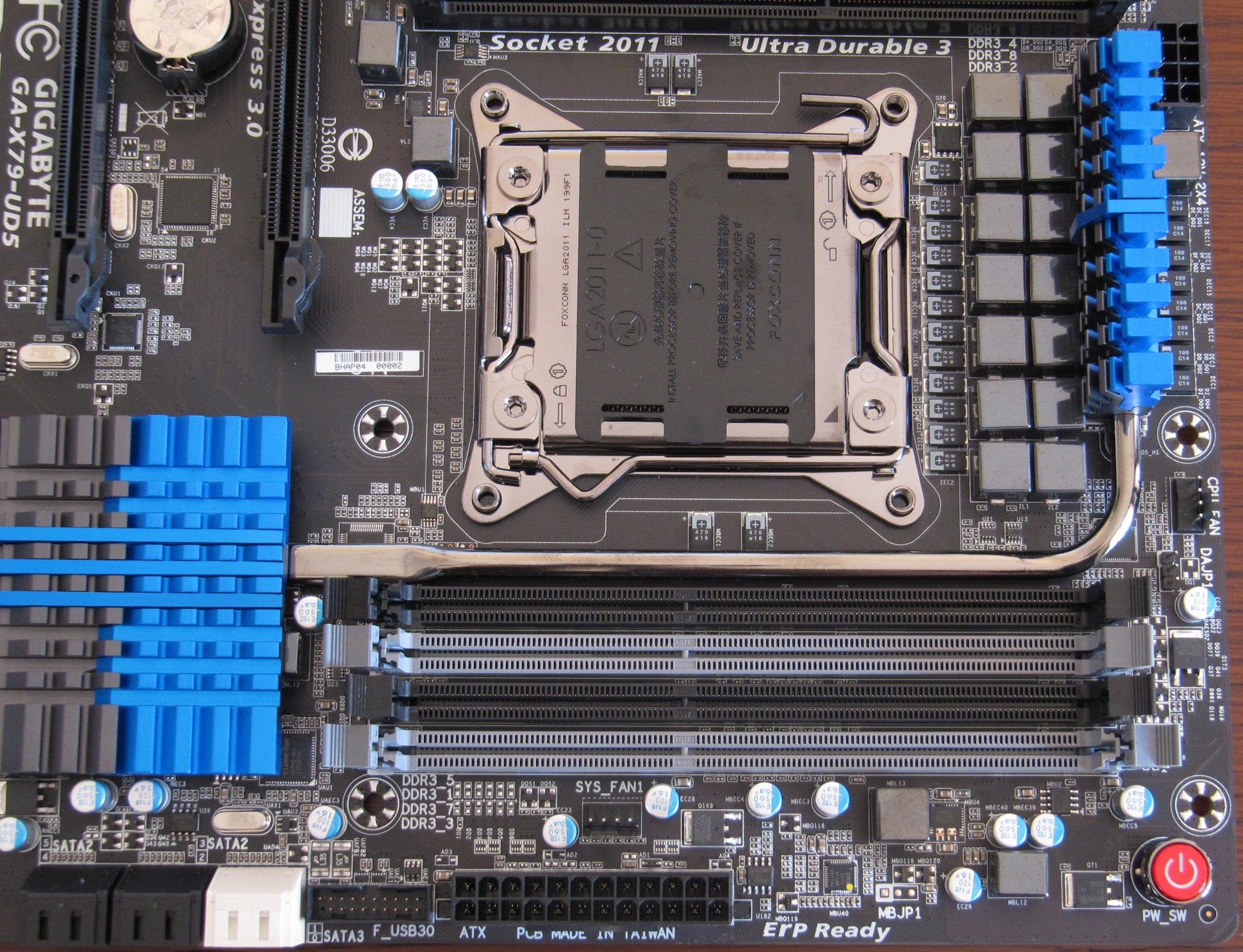

Između stražnjeg I/O panela i prvog seta DIMM utora smjestio se jedan od tri Marvellova 88SE9172 eSATA/SATA 6Gbps kontrolera, te jedan od dva Fresco FL1009 USB3.0 kontrolera. Tu je i jedan digitalni napojni kontroler za 2-fazno napajanje memorije, te jedan 4-pinski konektor za ventilator. Iznad 8-fazne napojne jedinice za CPU smjestio se 8-pinski EPS konektor, te još jedan 4-pinski konektor za ventilator (CPU). Desno od drugog seta DIMM utora smjestili su se Power On tipka, 2-fazna napojna jedinica (sa još jednim digitalnim kontrolerom), 24-pinski ATX konektor te interni USB3.0 konektor. Dizajn je gornjeg dijela ploče kao što vidimo jednostavan i manje više slijedi zadane Intelove smjernice.

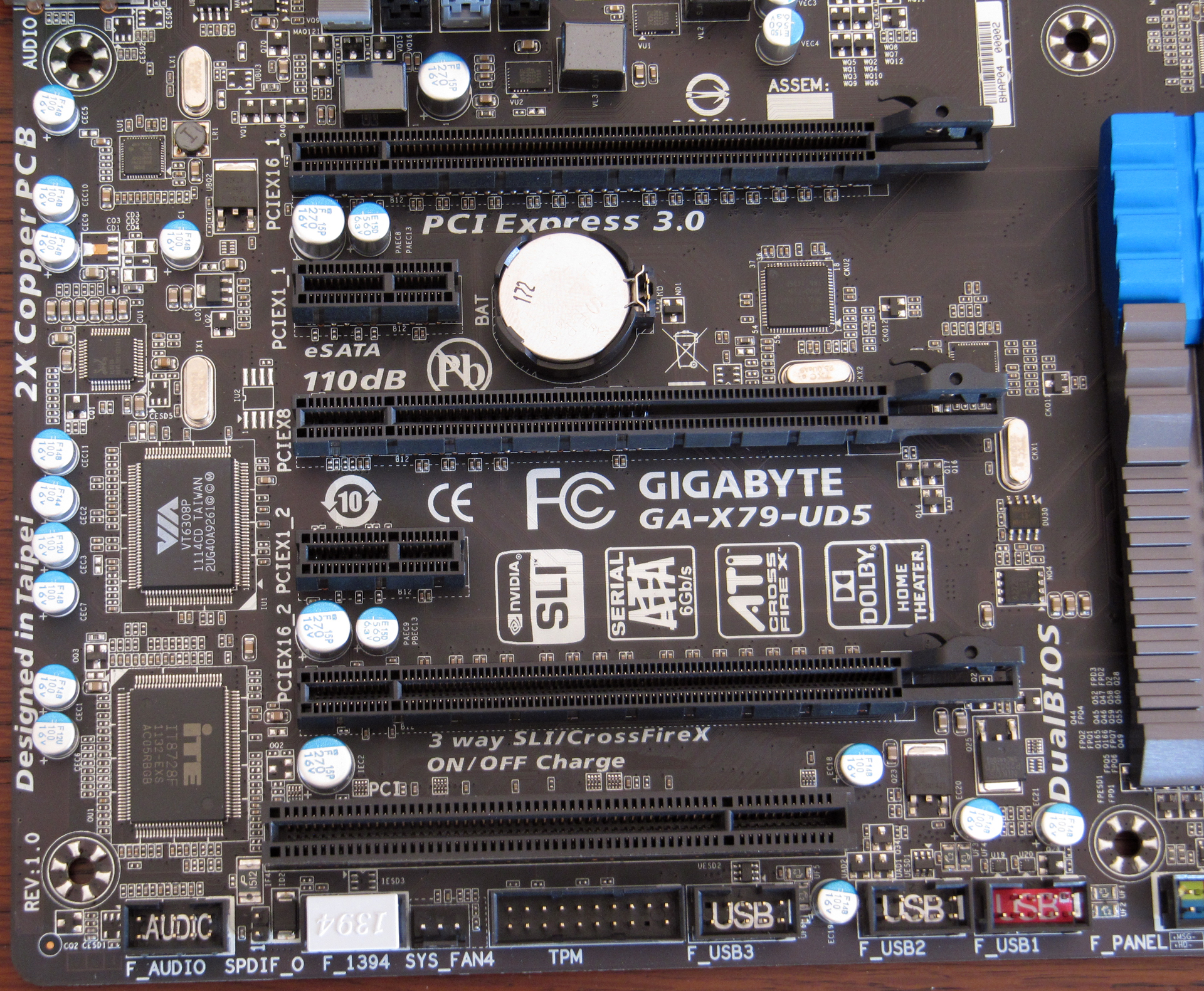

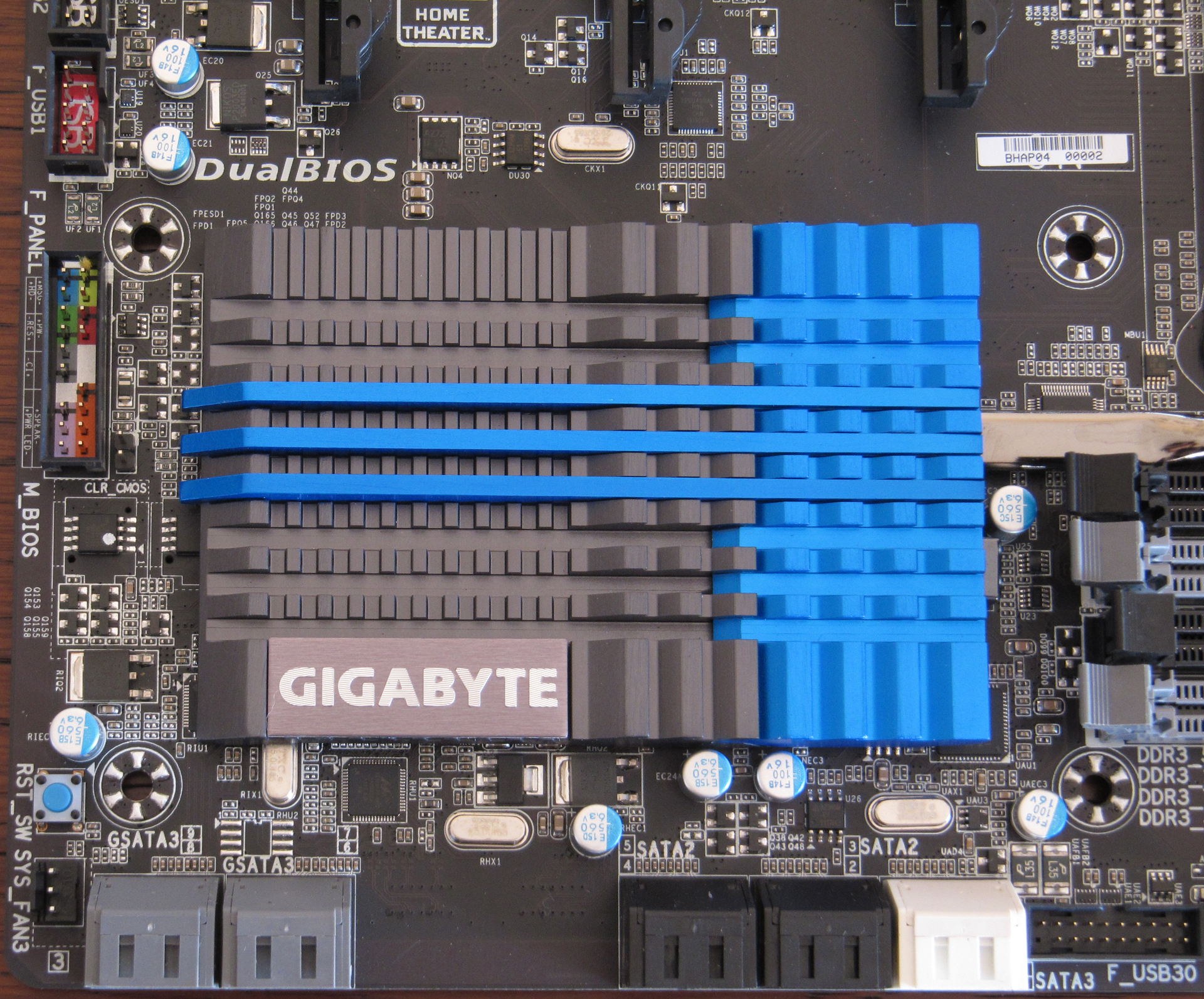

Na lijevom se donjem rubu nalaze kontroleri. Od vrha prema dolje tu su Intelov LAN kontroler, Realtekov ALC898 8-kanalni audio kontroler, VIA-in Firewire kontroler, te iTE-ov IT8728 Super I/O čip. Baš kao i na Asusici, tu su tri PCIe x16 utora, te dva PCIe x1 i jedan PCI utor s ponešto izmjenjenim rasporedom. Na dnu se ploče nalaze F_Audio konektor, SPDIF konektor, Front Firewire konektor, 3-pinski konektor za ventilator, F_USB 2.0 konektori i F_Panel konektor. U produžetku se nalaze BIOS čipovi, Reset tipka i još jedan 3-pinski konektor za ventilator. Oko X79 PCH-a nalazi se još jedan Marvellov i još jedan Fresco FL1009 USB3.0 čip, a SATA utora je ukupno deset.

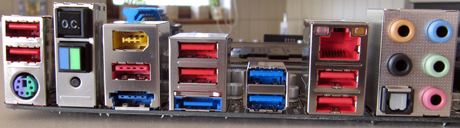

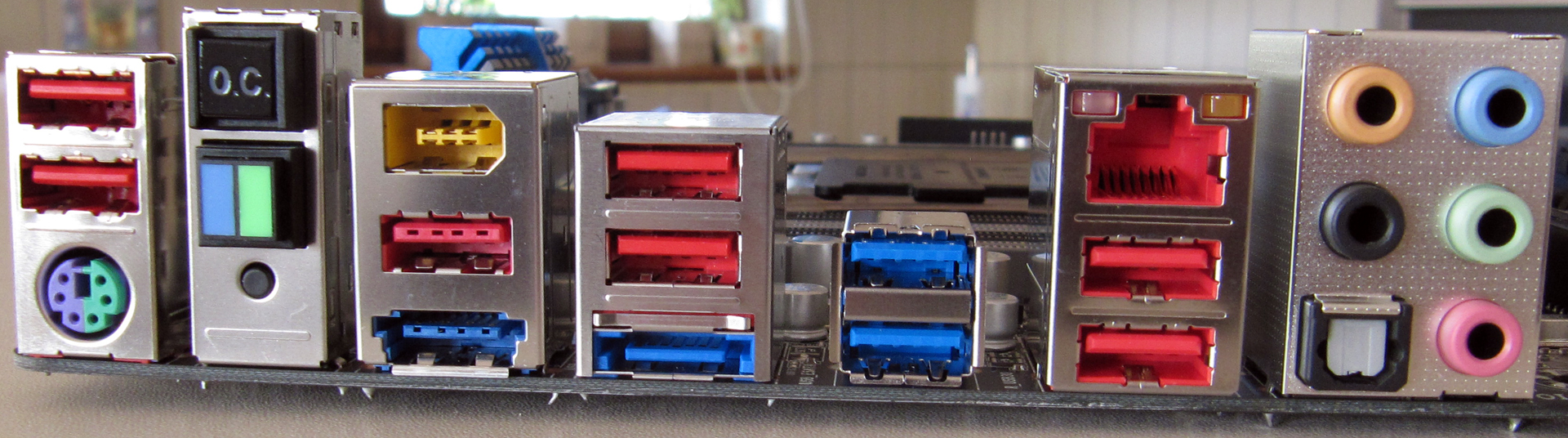

I/O stražnji panel:

• 1 x PS/2 keyboard/mouse port
• 1 x CPU overclocking tipka
• 1 x BIOS switch tipka
• 1 x Clear CMOS tipka
• 1 x IEEE 1394 port
• 7 x USB 2.0/1.1 portova
• 2 x USB 3.0/2.0 porta
• 1 x eSATA/USB Combo
• 1 x eSATA
• 1 x RJ-45 port
• 1 x optical S/PDIF Out
• 5 x audio jackova (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In/Mic In, Line Out)

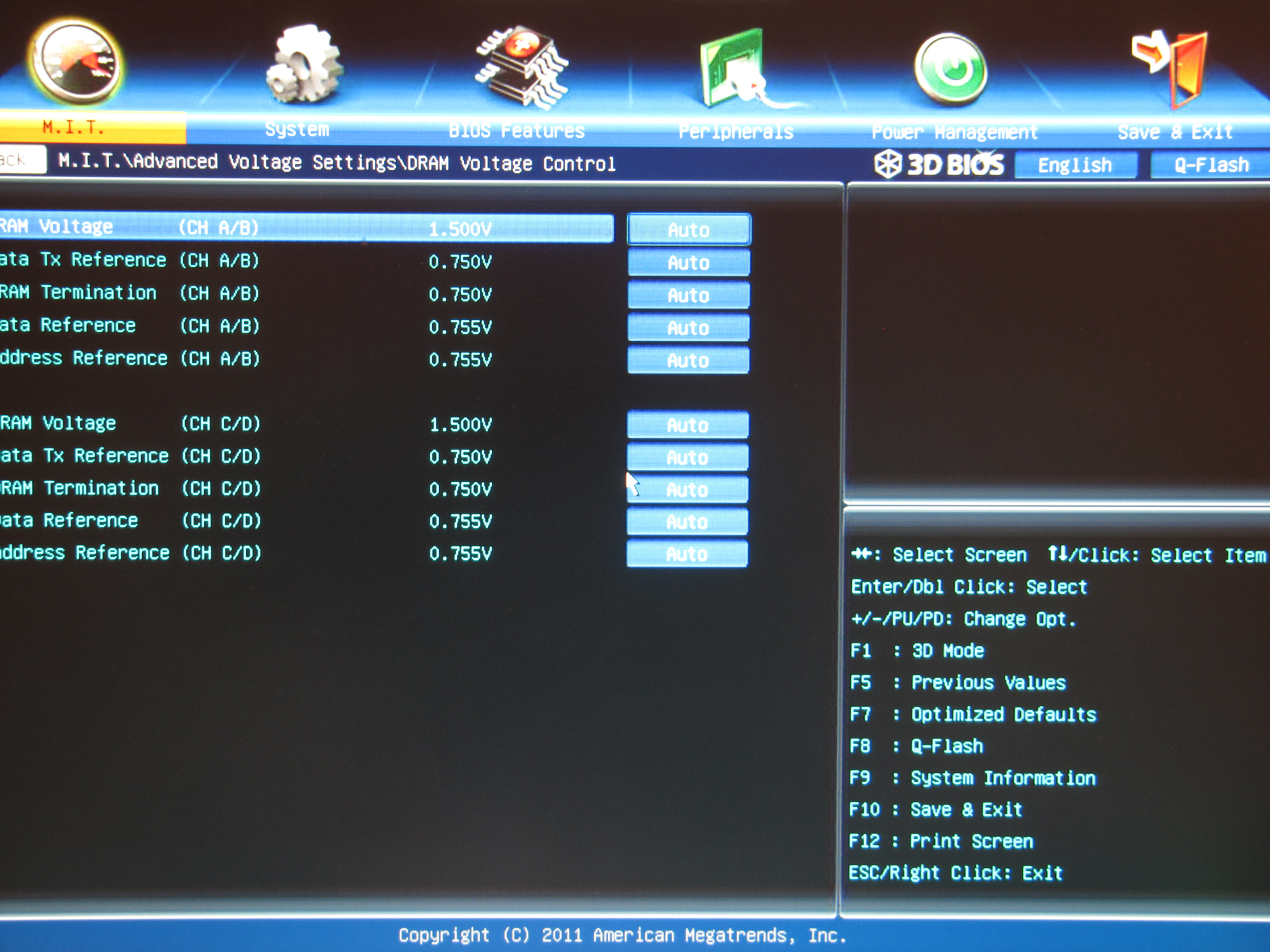

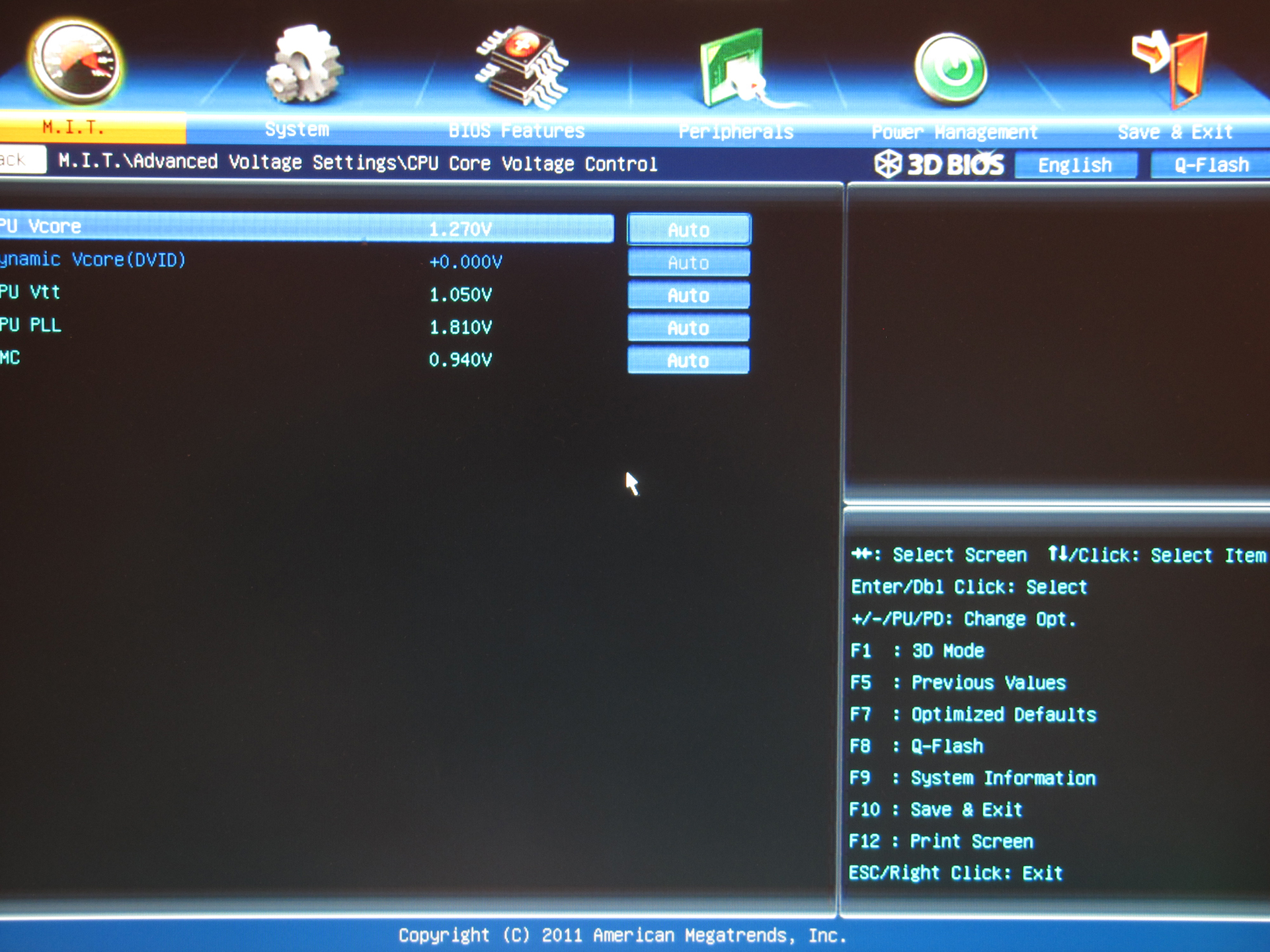

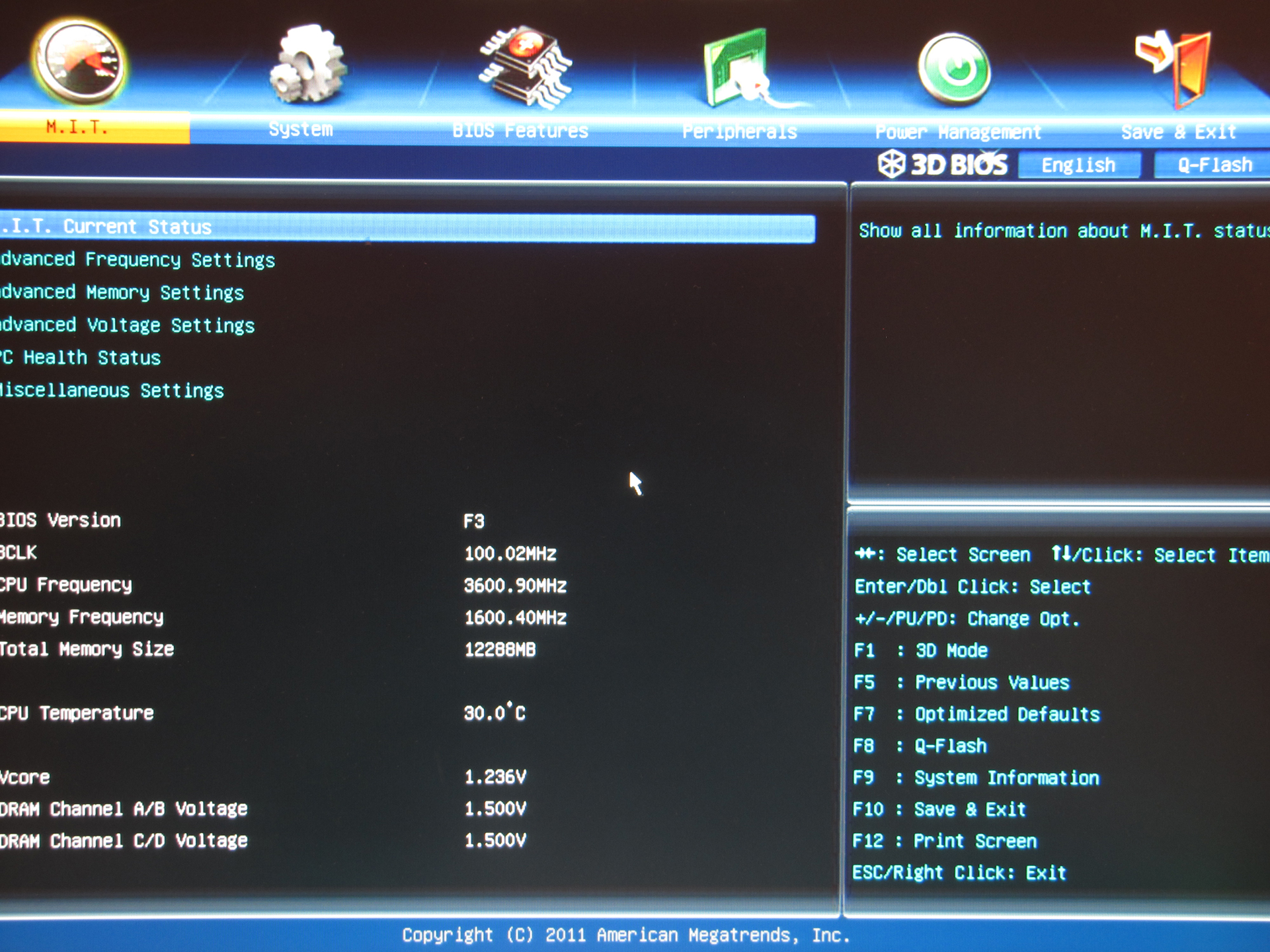

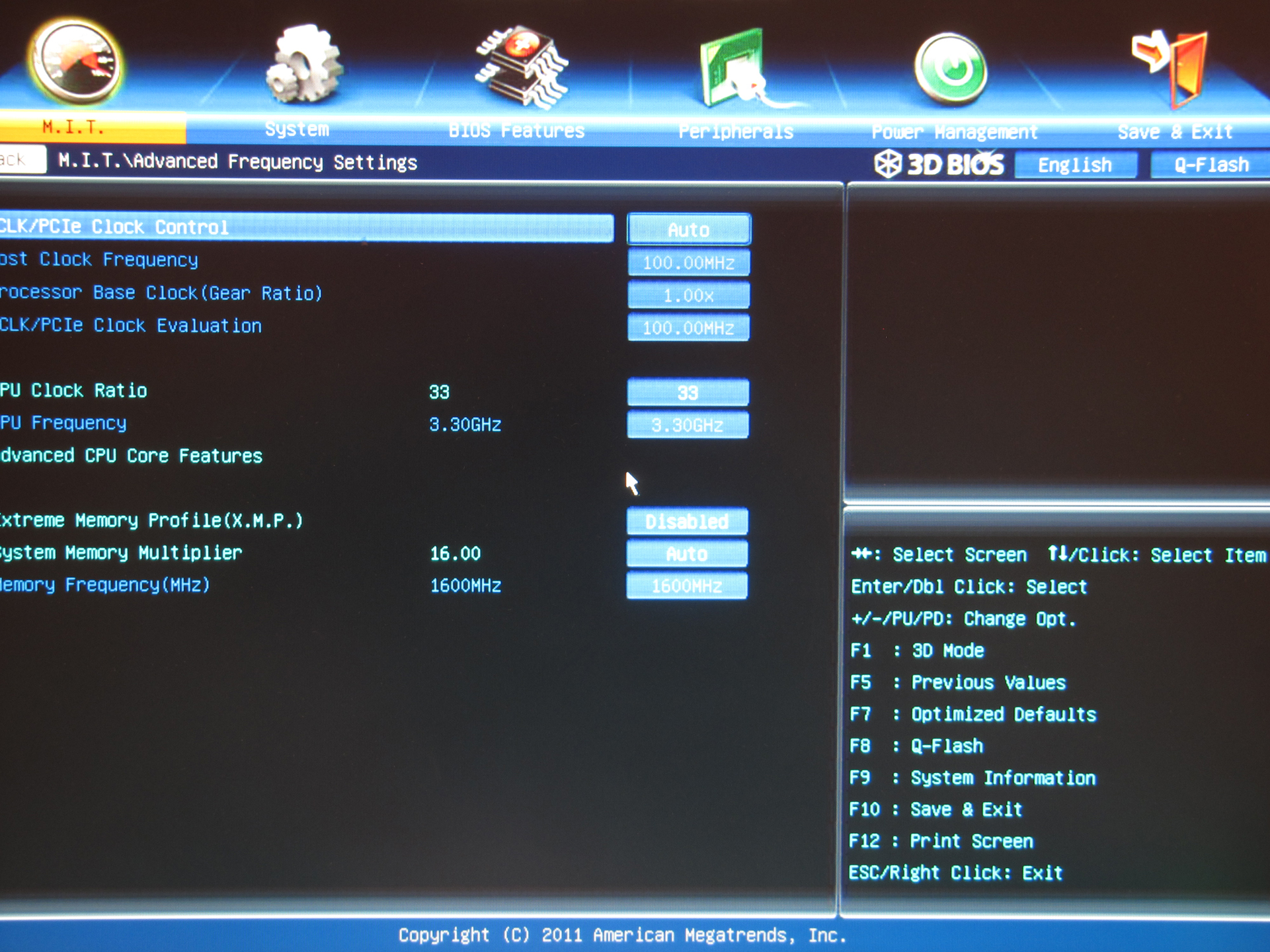

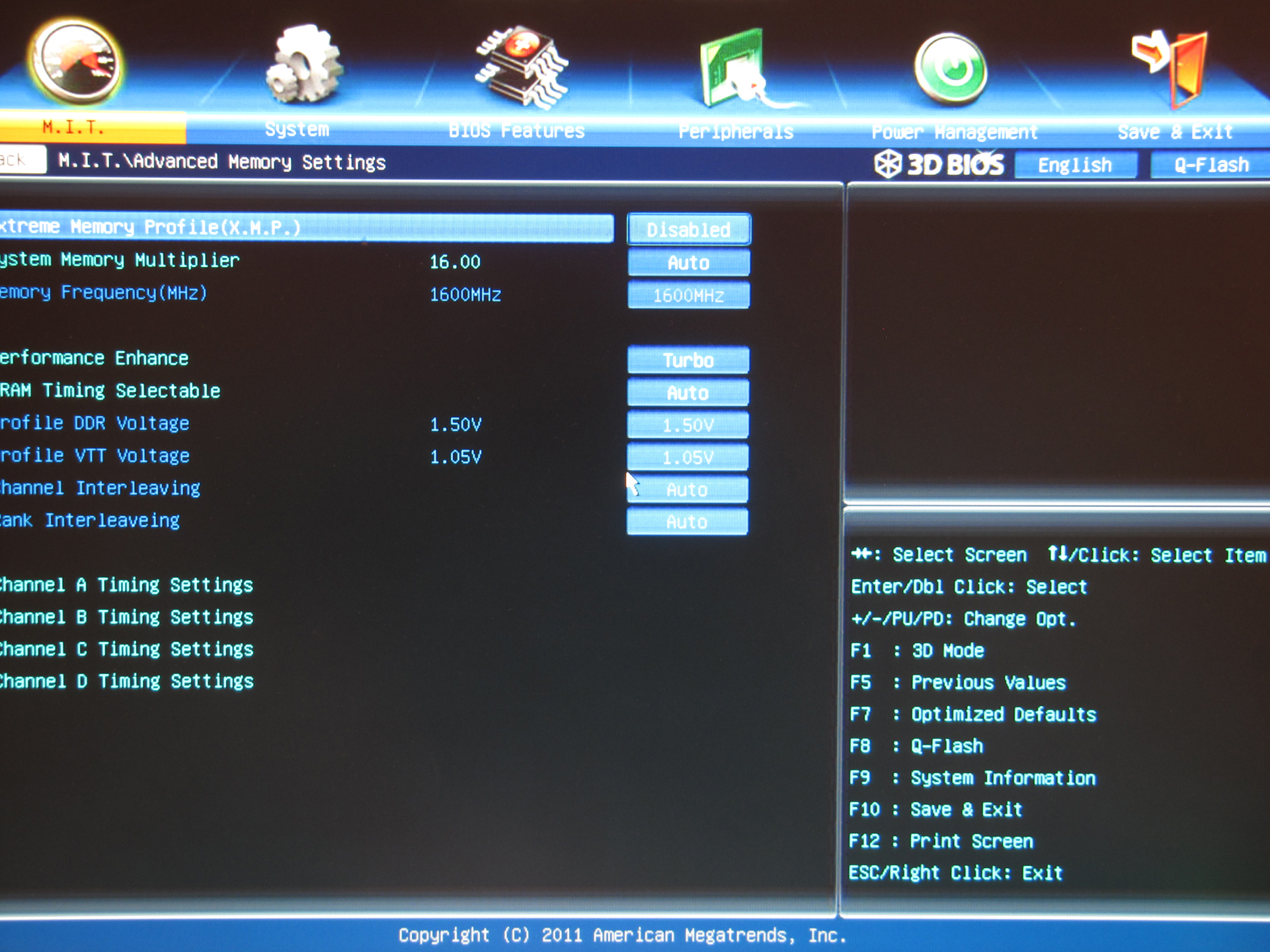

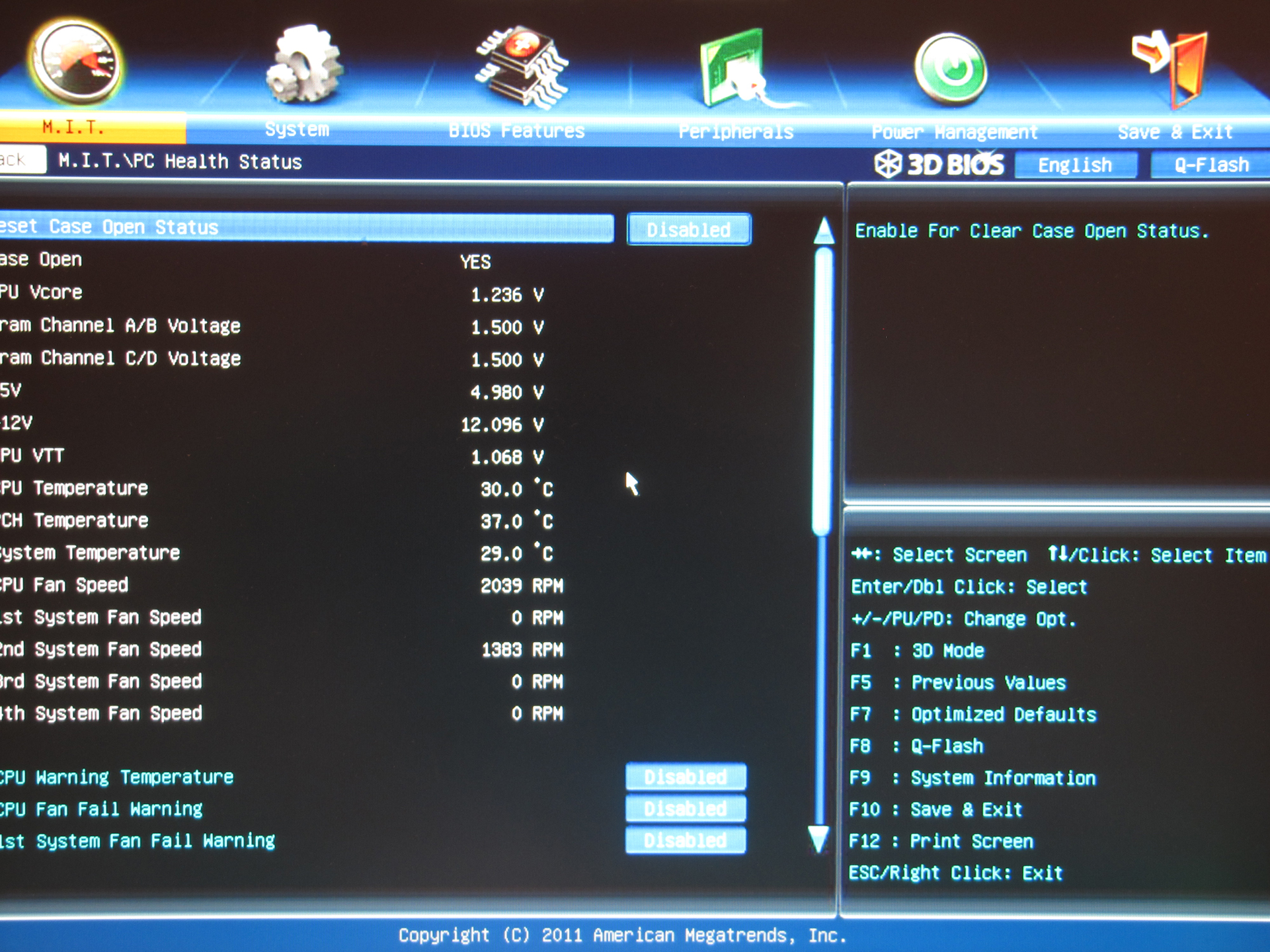

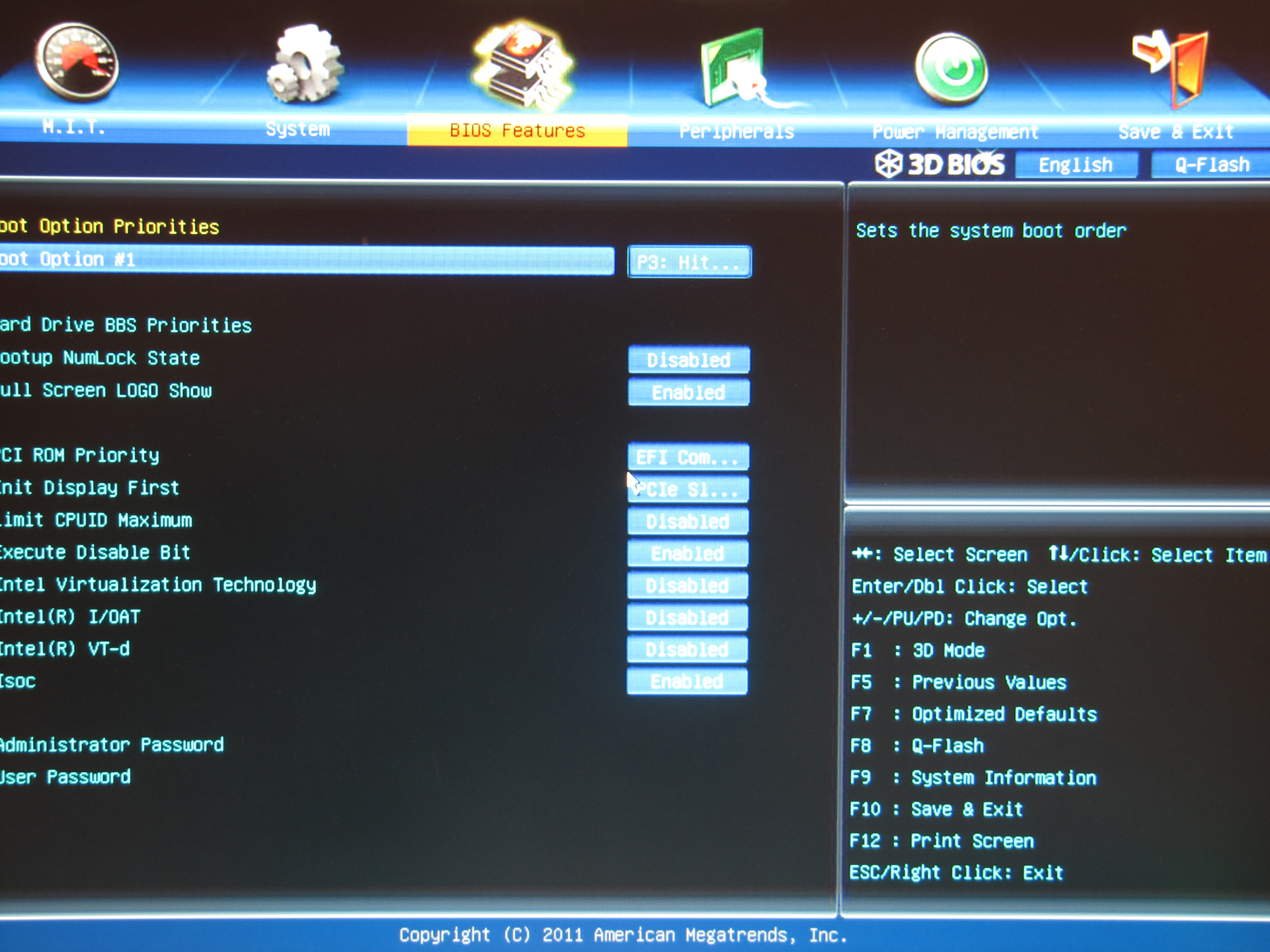

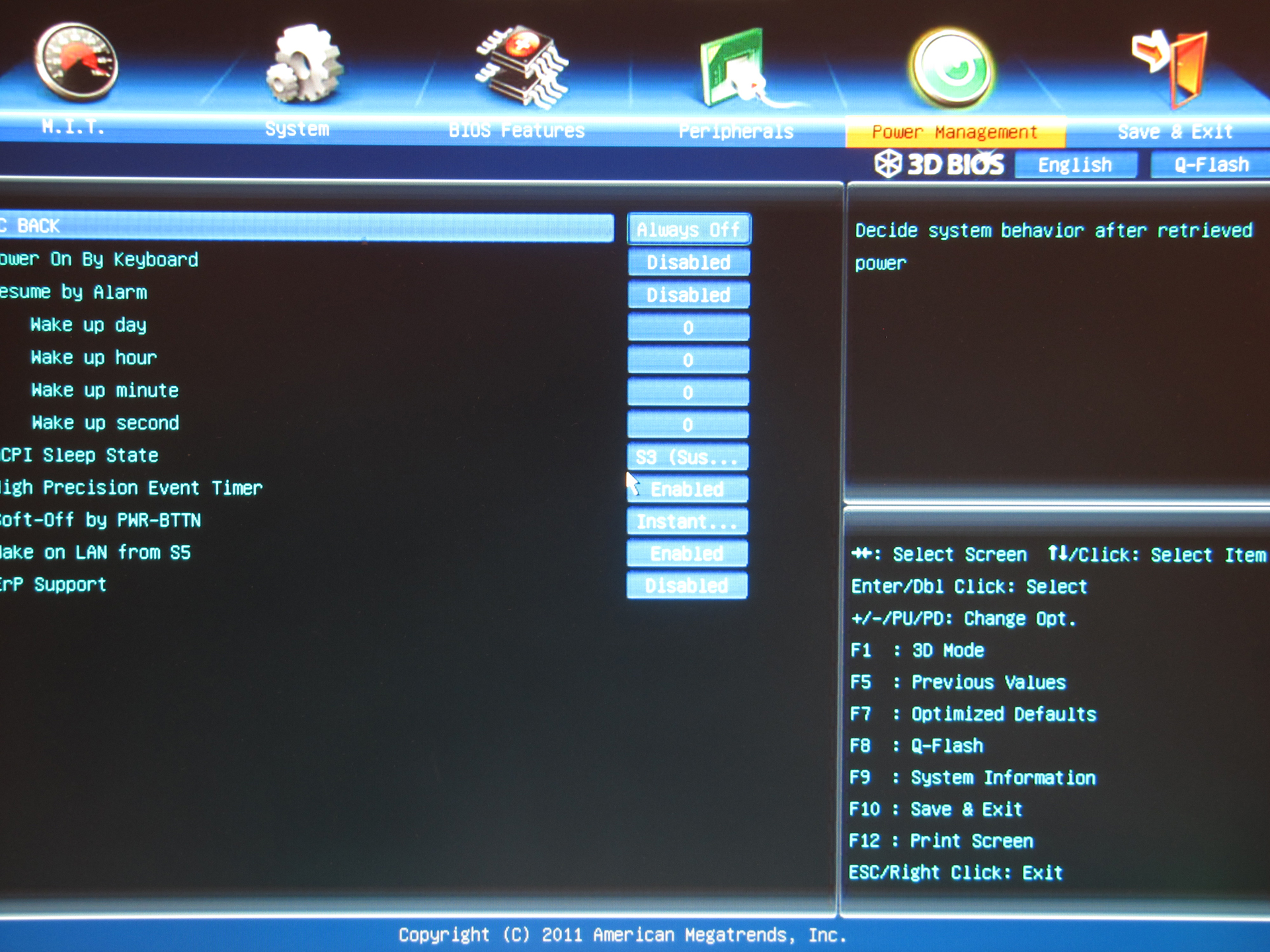

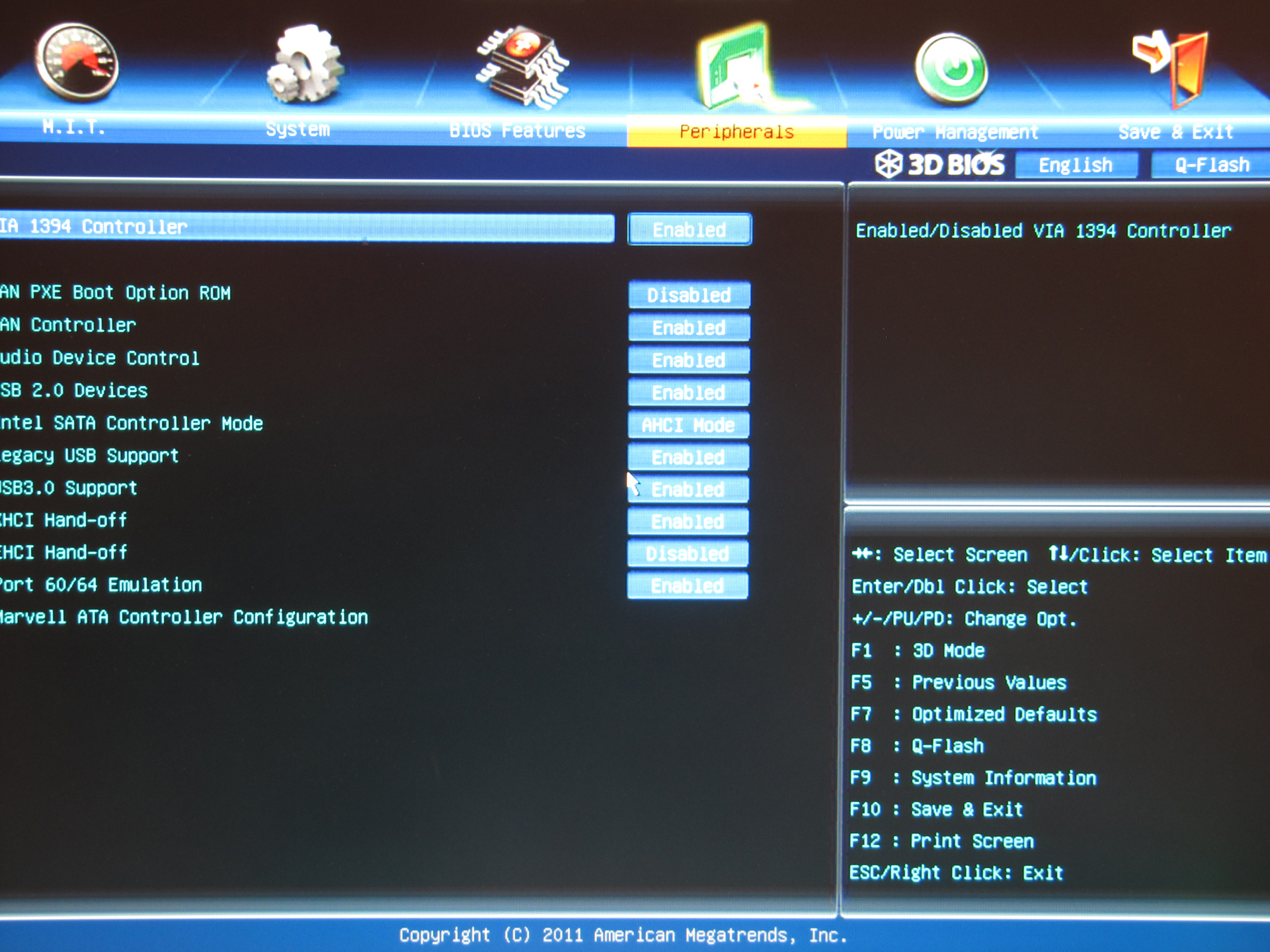

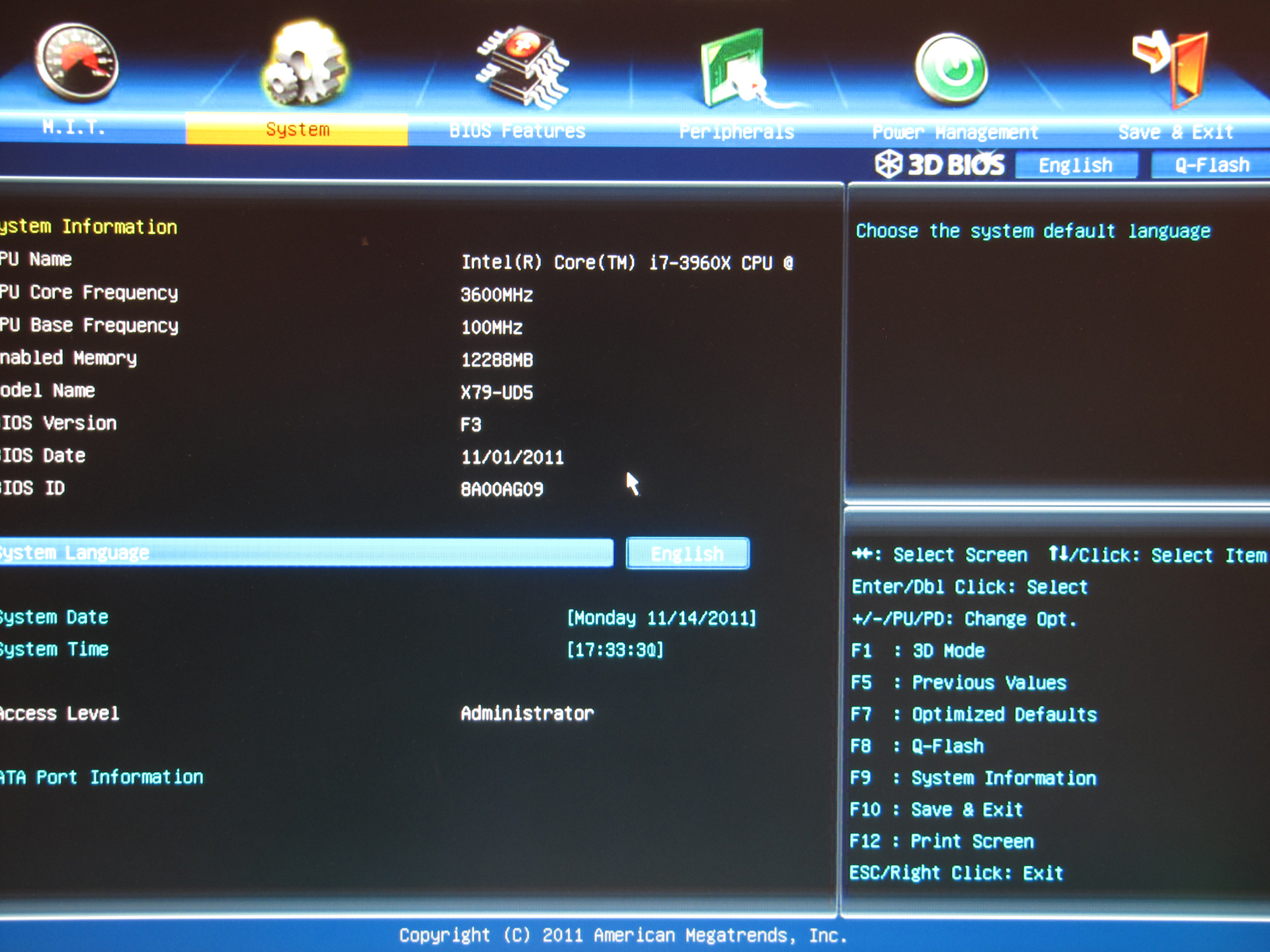

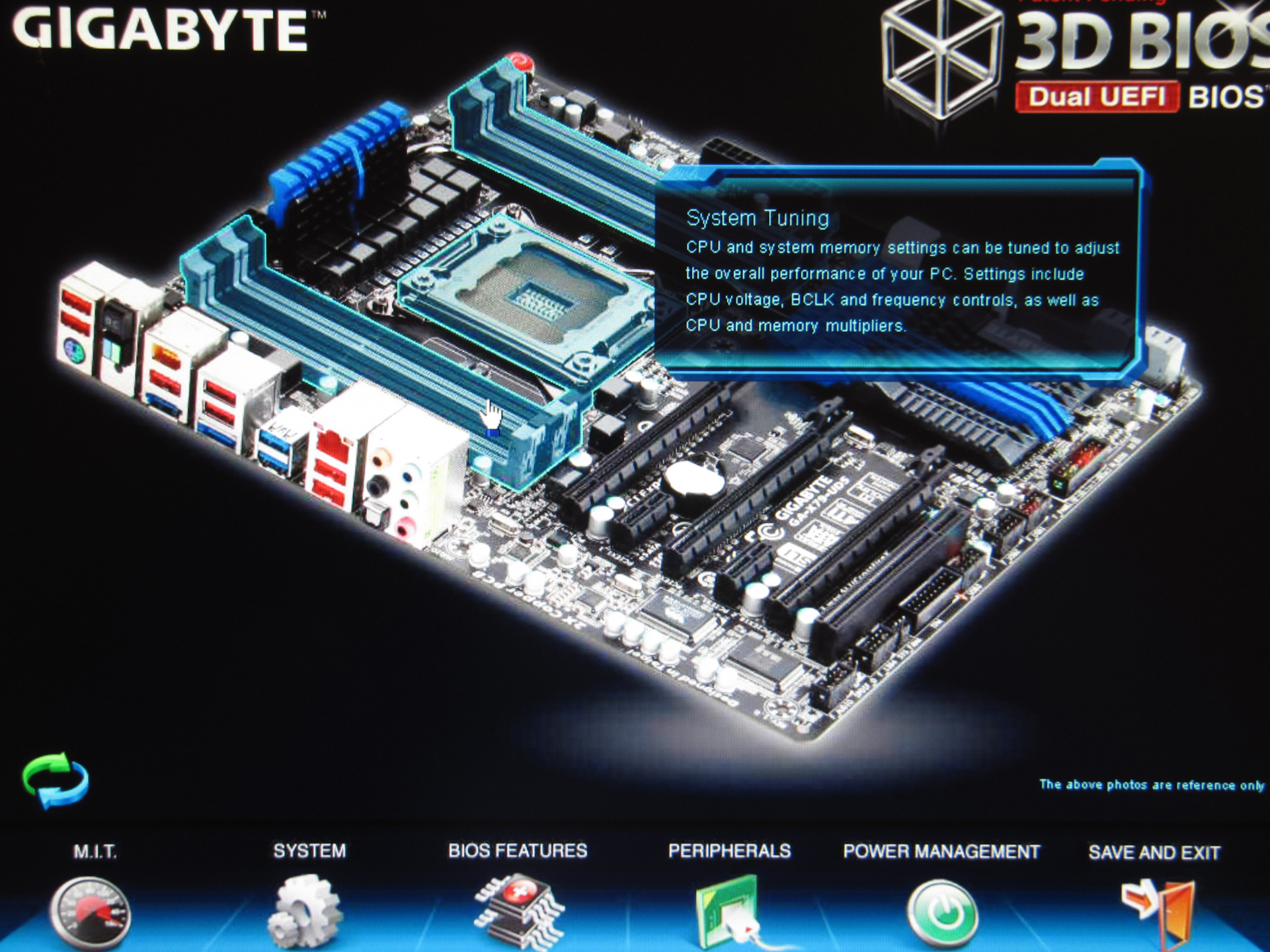

Po svemu što smo do sada vidjeli Gigabyte je napravio klasično vrlo solidnu ploču s mnoštvom opreme kako u bundleu tako i na samoj ploči. Tri Marvellova SATA kontrolera i mnoštvo SATA konektora tome idu u prilog. Kako bi uhvatili korak s glavnim konkurentom Asusom, potrebno je bilo napraviti i dobar UEFI BIOS i priča bi bila potpuna. I premda je Gigabyteov BIOS, čije sučelje možemo vidjeti na slikama inovativan i relativno se lako u njemu snaći, ipak nas nije u potpunostu zadovoljio. "3D" izgled koji vidimo na prvoj slici, ima određeni šarm, no radi vrlo sporo i relativno je neupotrebljiv. Kada izađemo iz tog 3D izgleda, dolazimo do manje više klasičnog rasporeda koji je funkcionalan ali ponovno iz nekog razloga radi usporeno (u prolasku se kroz menije osjeća određena sporost), što je primjerice kod Asusovih UEFI-a nepoznanica.

Ipak, raspon napona i broj opcija koje je moguće promijeniti i poigrati se s procesorom ili pak memorijom je sasvim u skladu s Gigabyteovom reputacijom. Nadajmo se samo da će i overclocking mogućnosti to moći pratiti. Osnovni set Gigabyteovog softvera nije mijenjan, a dodane su neke nove aplikacije, primjerice 3D Power koje pokazuju da na njima još treba poraditi. Iz Easy Tunea 6 je moguće pratiti bitne parametre rada i odabrati jedan od tri ponuđena OC profila (do 4.5GHz sa i7-3960X). X79-UD5 generalno ostavlja vrlo dobar dojam, zbog bogatog bundlea, količine opreme i kvalitete izrade - još samo treba vidjeti kako se ponaša u praksi. S obzirom da im je ovo prvi UEFI, nećemo uzeti za zlo njegov izgled i funkcionalnost, te se nadamo kako će sljedeće revizije biti samo bolje.

Način testiranja i overclocking

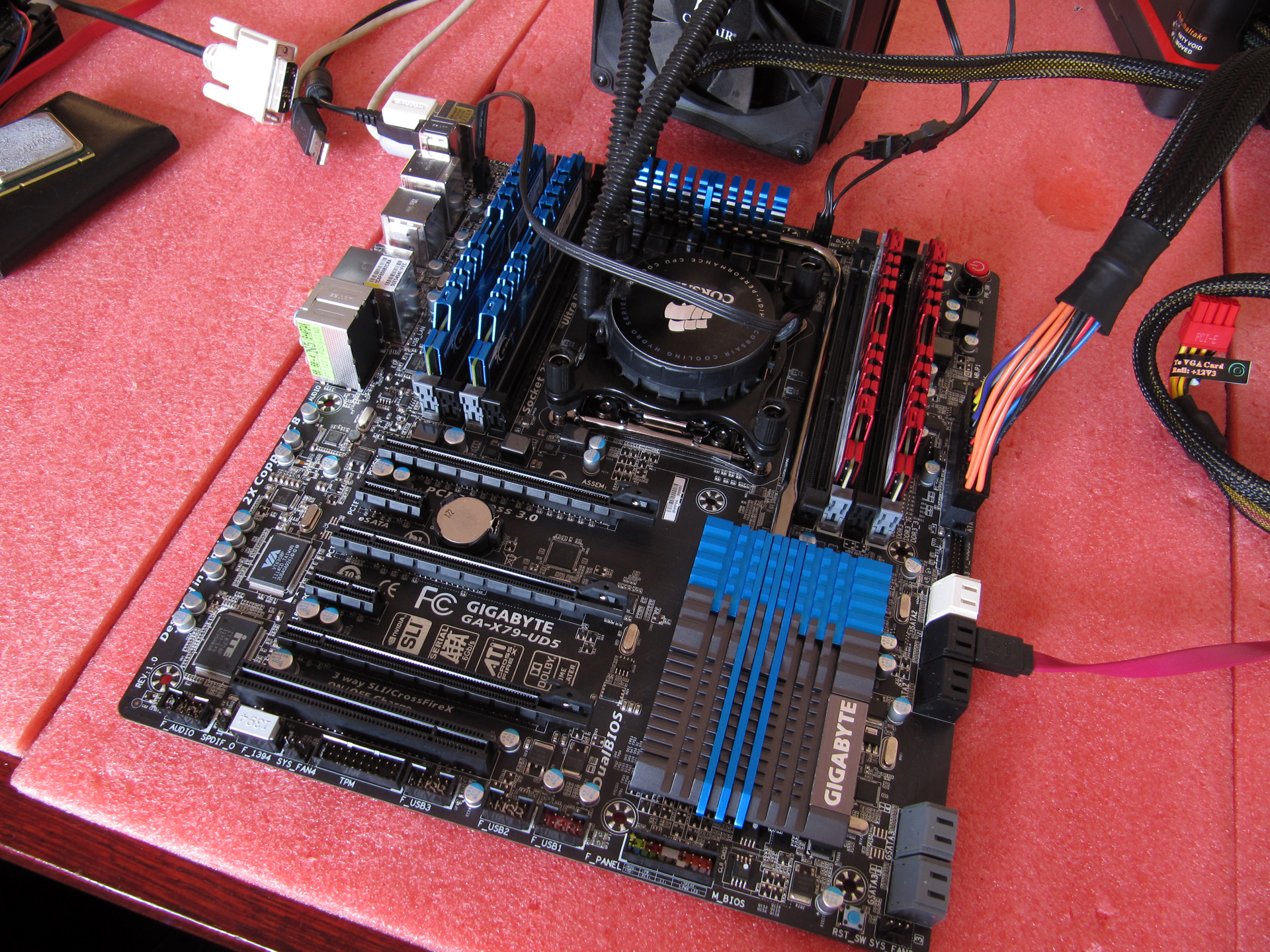

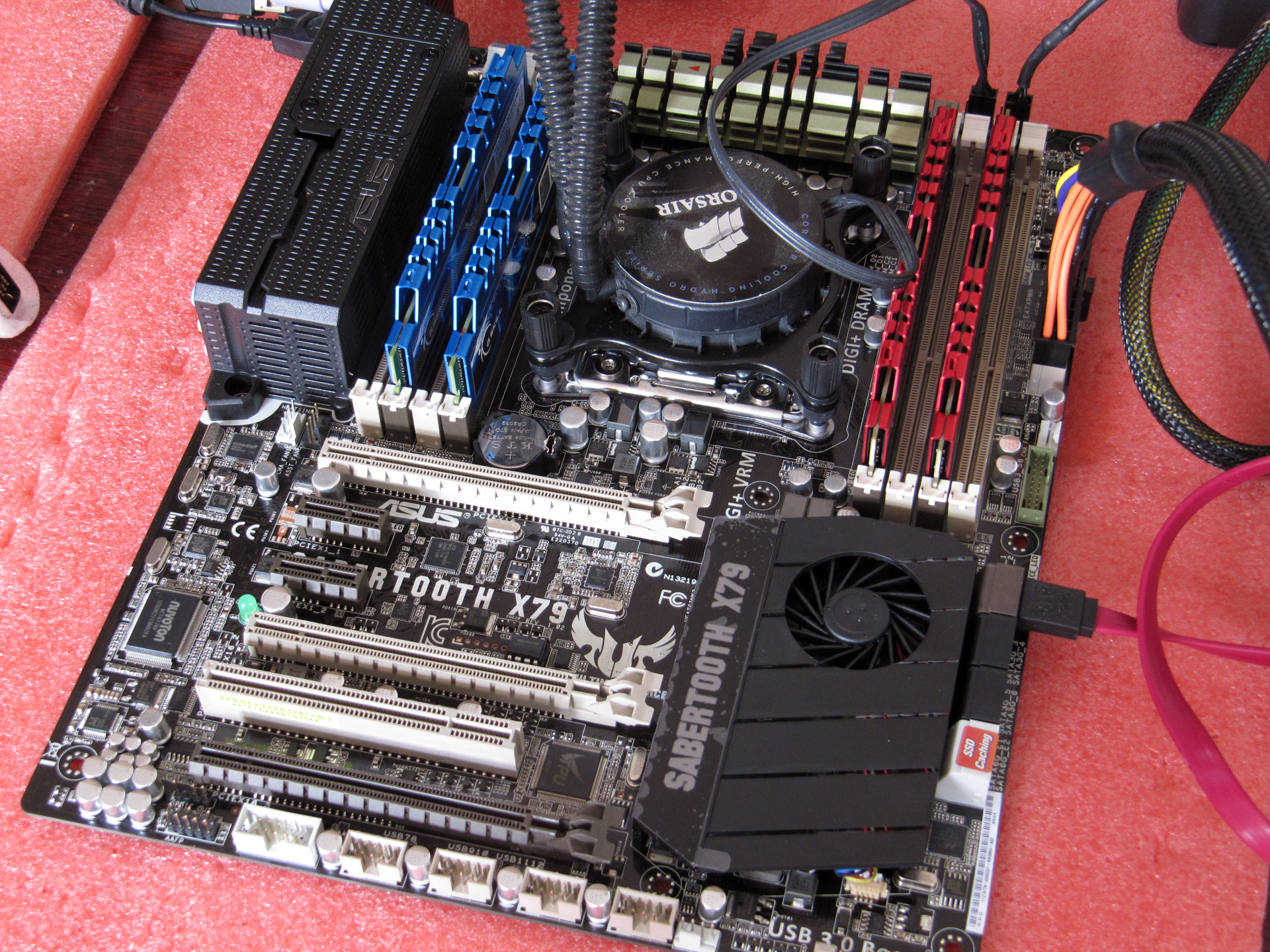

Naš se test sistem sastojao od tri ploče - jučer opisane Intelice DX79SI, te danas testiranih Sabertooth X79 i X79-UD5. Za hlađenje procesora kao i jučer koristili smo Corsairov H80 sistem vodenog hlađenja koji se pokazao moćnijim rješenjem od Intelovog. Za test nismo imali certificiranu Quad Channel memoriju, već smo koristili kombinaciju dva memorijska kita - G.Skill 2 x 2GB F3-17000CL9-4GBXMD i G.Skill 2 x 4GB F3-14900CL9-8GBXL, šte je rezultiralo ukupnim kapacitetom od 12GB. Intelica je bez problema s ovakvom konfiguracijom potegla na standardnih 1866MHz pri 9-9-9-28, dok se Asusica malo mučila i trebalo joj je dodatnog uvjeravanja (č: napona), dok je Gigabyteica također spremno potegnula na 1866MHz.Ploče smo usporedili samo u nekoliko testova, a razlike su kao što će te vidjeti više manje samo kozmetičke.

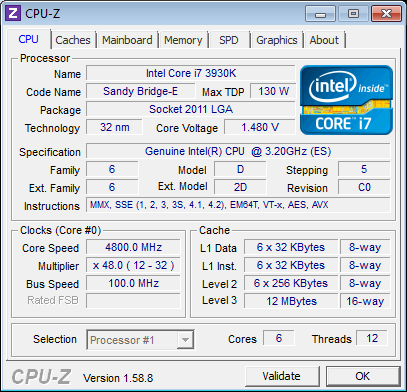

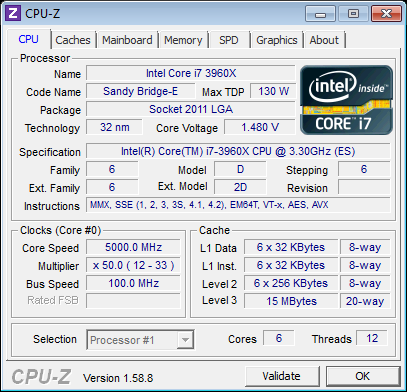

Jučer se Intelica pokazala slabijom od Sabertootheice u overclockingu i7-3960X procesora. Pri naponu od 1.46V procesor nije htio ići više od 4.8GHz, dok je na Sabertootheici je priča bila drugačija i na istom je naponu potegao sve do stabilnih 5.0GHz. S Gigabyteicom koja ima pregršt mogućnosti za igranje smo se također nadali dobrom rezultatu no na kraju smo ostali razočarani - ma kako god "naštimali" postavke procesor nije htio stabilno raditi na više od 4.7GHz što je slabije i od Intelove ploče. Napojna se jedinica čudno ponašala, pa je i pri ekstremnim postavkama dosta undervoltala tako da smo na kraju za 4.7GHz morali postaviti Vcore napon od 1.53V, pri čemu je mjereni napon iznostio negdje oko 1.46V. Sve u svemu vrlo čudno i nadamo se kako su problemi takvi zbog novog UEFI BIOS-a, te da će u sljedećim revizijama biti riješeni. Daljnje forsiranje napona nije preporučljivo zbog visokih temperatura, pri čemu procesor postane nestabilan. Sve u svemu, Asusica iz ove priče izlazi kao definitivni broj 1.

Futuremark
3DMark11 Score
Intel DX79SI 7430    Gigabyte X79-UD5 7298    Asus Sabertooth X79 7291      0 20 00 40 00 60 00 80 00
PCMark7 Score
Asus Sabertooth X79 3240    Intel DX79SI 3236    Gigabyte X79-UD5 3229      0 7 00 14 00 21 00 28 00 35 00

Performanse u sintetičkim Futuremarkovim testovima po očekivanju se ne razlikuju drastično. Ipak, Intelica malo bolje koristi grafiku.

AIDA64 Memory
Read (MB/s)
Asus Sabertooth X79 18011    Gigabyte X79-UD5 17994    Intel DX79SI 16794      0 50 00 10 000 15 000 200 00
Write (MB/s)
Asus Sabertooth X79 15122    Intel DX79SI 15053    Gigabyte X79-UD5 14276      0 50 00 10 000 15 000 200 00
Copy (MS/s)
Asus Sabertooth X79 16288    Gigabyte X79-UD5 16245    Intel DX79SI 16232      0 50 00 10 000 15 000 200 00

Razlike u memorijskoj propusnosti također nisu velike, s tim da za prave rezultate treba pričekati quad channel konfiguraciju.

AIDA64 HDD
Linear Read (MB/s)
Gigabyte X79-UD5 49,9    Asus Sabertooth X79 49,8    Intel DX79SI 49,6      0 1 0 2 0 3 0 4 0 5 0
Random Read (MB/s)
Intel DX79SI 49,7    Asus Sabertooth X79 49,5    Gigabyte X79-UD5 49,4      0 1 0 2 0 3 0 4 0 5 0
Buffered Read (MB/s)
Intel DX79SI 195,2    Gigabyte X79-UD5 195,1    Asus Sabertooth X79 195      0 5 0 1 00 1 50 20 0

Ni SATA performanse na X79 čipsetima nisu različite od ploče do ploče. Na danas testiranim pločama su dodana i Marvellova i ASMedijina rješenja, no performanse ne odskaču drastično.

wPrime
1024M (s)
Intel DX79SI 160,54    Gigabyte X79-UD5 162,112    Asus Sabertooth X79 162,381      0 9 0 18 0

Intelica je ponovno na vrhu, čini se kako ipak malo bolje koristi Turbo Boost od ostale dvije.

Potrošnja
Idle (W)
Intel DX79SI 160    Gigabyte X79-UD5 160    Asus Sabertooth X79 161      0 1 00 2 00 30 0
Load (W)
Intel DX79SI 260    Asus Sabertooth X79 263    Gigabyte X79-UD5 263      0 1 00 2 00 30 0

Razlika od 2-3W je praktički zanemariva, no ako ćemo cjepidlačiti, intelica je opet na prvom mjestu :)

Zaključak ovoga testa ćemo najprije pogledati iz cjenovnog konteksta, uz napomenu da ovih ploča još nema na našem tržištu pa ćemo koristiti cijene s Njemačkog. Gigabyte X79-UD5 tamo košta između 260 i 270 €, dok Asusova Sabertootheica košta od 270 do 280 €. Ne uzimajući u obzir da su ove ploče ipak namijenjene drugačijem profilu korisnika, gledajući samo količinu opreme koju jedna i druga donose te odnos cijena mogli bi lako zaključiti kako je Gigabyteica pametniji izbor. Oko 10 € niža cijena, WiFi/Bluetooth kartica, SLI i Crossfire mostići, USB3.0 dongle i više eSATA/SATA konektora joj definitivno idu u prilog. No UD5 ima problema s bugovitim UEFI BIOS-om i lošim OC performansama. Ovako loše ponašanje napojne jedinice nismo već dugo doživjeli od strane Gigabytea i to je zacementiralo našu odluku o pobjedniku ovoga testa. Asusica ima duže jamstvo, hladnija je u radu i bolji je overclocker. Tih 300MHz razlike kod overclockinga i7-3960X procesora i ne bi činilo takvu razliku da se UD5-ica ponašala stabilno. Često nam se desilo da se ne želi bootati kada je OC-ana (iako je trenutak prije radila na tim postavkama), čak i kod korištenja tvorničkog OC gumba, a undervolt i nemogućnost preciznog podešenja napona dolazi kao šlag na tortu. Nadamo se samo da je problem u BIOS-u i da će uskoro biti riješen, a do tada joj ne možemo dati preporuku. Sabertootheica se s druge strane ponašala besprijekorno, pokazala se odličnom i za overclocking i stoga ima toplu preporuku.

Conclusion

We will start the conclusion of this test with the looking at the prices of the boards. They are still not present on Croatian market, and we took the prices from German web shops. Gigabyte X79-UD5 costs between 260 and 270 €, while the ASUS Sabertooth costs between 270 and 280 €. Not taking into account that these boards are intended for a different user profile, and looking at just the amount of equipment they have, UD5 would be a smarter choice. At around 10 € lower price it has WiFi / Bluetooth card, SLI and Crossfire bridges, USB3.0 dongle and more eSATA / SATA connectors that Sabertooth X79. But UD5 has problems with buggy UEFI BIOS and poor OC performance. We haven’t seen such poor VRM performance in a long time on Gigabytes boards. Sabertooth has a longer warranty, is cooler in operation and is a far better overclocker. 300MHz difference in overclocking the i7-3960X processor wouldn`t even be such a problem if the UD5 behaved stable. Often it would happened that it didn`t want to boot when overclocked, although it worked fine with the same settings a moment ago. It was unstable even when using a factory OC button. It undervolted a lot, and was precise setting of voltage was impossible. One can only hope that the problem is in the BIOS and that it will soon be resolved. Until then we can`t make a recommendation. Sabertooth X79 the other side behaved impeccably, and has proven to be great for overclocking and thus has a warm recommendation.
