ATI Radeon X1900 serija

Već smo i prije izlaska ATI-jeve serije X1800 slušali glasine o nasljedniku arhitekture koji bi trebao pomesti sva konkurentska rješenja. nVidijin odgovor na najjače modele X1800 serije, GeForce 7800 GTX 512, dao je ATI-ju još jedan dobar razlog da se požuri s predstavljanjem još novijih i bržih kartica. Kanadski je proizvođač to prije nekoliko dana i učinio, plasirajući na tržište kartice bazirane na čipovima razvijanim pod kodnim imenom R580 odnosno produkcijskim imenom X1900.

Novi je čip proizveden u jednakim pogonim i jednakom tehnologijom kao i njegov prethodnik - u tajvanskom TSMC-u, 90-nanometarskim procesom pod imenom Nexsys. Premda je osnovna arhitektura ostala je jednak u odnosu na R520, uvelike proširen je broj pixel shaderskih procesora pa ih R580 u odnosu na stariji čip ima čak tri puta više - 48 naprema 16. Unatoč proširenju broja jedinica odgovornih za matematičke operacije, nije se povećala količina jedinica za adresiranje tekstura, niti količina vertex shaderskih jedinica.

Shematski dijagram čipa R580 (pojednostavljen)

Konkretno, ovo znači da je ATI poprilično povećao matematičke mogućnosti čipa, računajući na to da će se u budućnosti pojaviti mnogo naslova koji će moći iskoristiti punu snagu njegovih pixel shaderskih procesora. Omjer pixel shaderskih jedinica u odnosu na one teksturne na R580 iznosi 3:1, što je mnogo drugačiji omjer od onog u čipu R520, gdje je broj pixel shaderskih procesora i teksturnih jedinica jednak. ATI ovo objašnjava činjenicom da mogućnosti samog grafičkog procesora rastu mnogo brže od brzine memorije. S obzirom da su jedinice za teksturiranje ponajviše ovisne o mogućnostima memorijskog podsistema, ATI kaže da nema smisla dodavati nove teksturne jednice, ako im nije moguće ponuditi i adekvatno brzu memoriju. Uz to, prema ATI-jevim analizama, trenutni i nadolazeći naslovi se mnogo više oslanjaju na aritmetičke shaderske operacije nego na shaderske operacije s teksturama, pa je stoga u moderan grafički procesor fokusirati na aritmetičke, a ne teksturne operacije. Dodatno iskorištavanje pixel shaderskih jedinica moguće je ostvariti proceduralnim teskturiranjem odnosno korištenjem aritmetičkih jedinica za generiranja tekstura na bazi vanjskih parametara.

Sličnu arhitekturu ima i Radeon X1600 odnosno čip R530, u kojem se nalazi 12 pixel shaderskih cjevovoda unutar samo jednog klasičnog "quada", te četiri teksturne jednice koje opslužuju svih 12 cjevovoda. Valja napomenuti kako ni kod R580, ni kod R530, ne možemo govoriti o klasičnim cjevovodima budući da se pod klasičnim cjevovodom podrazumijeva pixel shaderski cjevovod s vlastitiom teksturnom jedinicom. Uz to, u klasičnom cjevovodu pikseli se obrađuju po principu FIFO (First In First Out), dok na R580 i R530 (zapravo, na svim čipovima iz serije R5xx), pikseli mogu biti "izvađeni" iz cjevovoda, relevantne vrijednosti spremljene u registar, a cjevovod uporabljen za obradu nekog drugog piksela.

Arhitektura ALU-a za obradu piksela ostala je jednaka u odnosu na R520

Kad smo već kod "švrljanja" piksela po čipu, moramo se pozabaviti i mogućnostima thread dispatch procesora koji je odgovoran za avanture veselih piksela. Premda bi temeljitiji čitatelji po priloženom shematskom prikazu arhitekture R580 mogli zaključiti da R580 ima 12 thread dispatch procesora, to nije istina (shema čipa je dosta pojednostavljena) - i dalje su ih četiri, kao na R520. To znači da je unatoč trostrukom povećanju aritmetičkih jedinica, broj maksimalnih threadova i dalje ograničen na 512, odnosno 128 po thread dispatch procesoru. S obzirom da je pojedini dispatch procesor vezan uz po tri quada (12 pixel shaderskih procesora), čineći tako jednu pixel procesorsku jezgru, jasno je da je najmanja razina granularnosti pixel shaderskih procesora 12. Tako je recimo Radeon X1600 baziran na samo jednoj ovakvoj pixel procesorskoj jezgi.

Prije nego što se pozabavimo zadnjim bitnim novim featurom čipa R580, metodom Fetch4, valja spomenuti još jednu brojku - dvostruko povećanje cache memorije namijenjene računanju hirerahijskog Z-a. Dodatna memorija je tu, kaže ATI, da bi se povećale performanse u super-visokim rezolucijama (1920x1200, 2048x1536, 2560x1600) kojima se korisnici sve više služi. S obzirom na cijenu monitora koji mogu podržati ovakve rezolucije, vjerojujemo da mnogim korisnicima ovaj feature neće biti toliko koristan koliko ATI pretpostavlja.

Shematski prikaz metode Fetch4

Posljednja novost novog čipa je implementacija tehnike dohvata sampleova jednokanalnih tekstura pod imenom Fetch4. Dohvat sampleova za filtriranje preko standarnih DirectX rutina zahtijeva dohvaćanje četvekomponente vrijednosti (R, G, B kanal i Alpha kanal odnosno prozirnost) nekoliko puta te izračun potrebnih informacija preko pixel shadera korištenjem vrijednosti dobivenih dohvatom. Jedna od čestih primjena ovakvog algoritma je sjenčanje metodom shadow mappinga gdje je rubovi sjenki bez filitriranja izgledaju grubo, nerealno u odnosu na pravu stvar. Meke sjenke (famozni Soft Shadows) u većini se slučajeva dobijaju filtriranjem shadow mape gdje u igru ulozi Fetch4. Umjesto da se radi klasični dohvat četverokanalnog samplea i tako više puta, Fetch4 u jednom prolazu dohvaća sve četiri vrijednosti budući da "zna" da radi s jednokanalnom teksturom - shadow mapom. U mjesta predviđena za R, G, B i A vrijednosti spremaju se vrijednosti sva četiri dohvaćena jednokanalna teksela te ih se u jednom prolazu isporučuje pixel shaderima na obradu.

Ono što je zanimljivo u cijeloj priči je to što nVidijin hardver već duže vrijeme podržava metodu pod imenom PCF (Percentage Closer Filtering) koja mnogo efikasnije odrađuje cijelu stvar. PCF je originalno maslo Silicon Graphicsa, a nVidija je jednim prilično starim ugovorom dobila mogućnost upotrebljavati ga tako da je PCF metoda korištena i na vrlo starim rješenjima ove firme, kao što je npr. grafički procesor u originalnom XBoxu. S obzirom da je PCF pod licencom, ostali ga proizvođači grafičkih procesora, a između ostalih i ATI, nisu smjeli koristiti u svojim rješenjima. PCF također dohvaća četiri texela istovremeno iz jednokanalne teksture, no za dobijanje filtrirane vrijednosti nije potrebno rabiti pixel shadere - sve se računanje odvija već u sampleru tekstura. Za svaki se teksel računa binarna vrijednost (1 ako je teksel u sjeni, 0 ako nije) te se iz četiri ovakve vrijednosti računa postotni gradijent sjenčenja (0, 0.25, 0.5, 0.75 i 1.0). Ako su potrebni finiji gradijenti, sampliranje se jednostavno radi više puta.

Premda Fetch4 i PCF služi za jednake stvari, pri kodiranju se ove metode ne implementiraju jednako tako bez dodatnog truda programera Fetch4 neće rezultirati ubrzanjem performansi (s obzirom na starost PCF metode, pretpostavljamo da je ona već implementirana u gotovo svim igrama koje bi je mogle iskorištavati).

Sve u svemu, Fetch4 je zgodna metoda s kojom je ATI ponovo izmislio "toplu vodu". Premda je ovako nešto bilo nužno s obzirom da nemaju licencu na PCF, tek treba vidjeti koliko će programeri Fetch4 zaista rabiti.

Premda nam je na test iz ATI-ja pristigao cijeli Crossfire sistem s dvije X1900 kartice, mi smo se odlučili fokusirati na testiranje model najjačeg model X1900 XTX, dok smo pregled Crossfire ostavili za kraj članka. Naime, premda Crossfire možda zvuči opako, držimo da se, kao i u slučaju SLI-ja, ne radi o nekakvoj revolucionarnoj tehnologiji pa mu stoga i ne pridajemo posebnu pažnju.

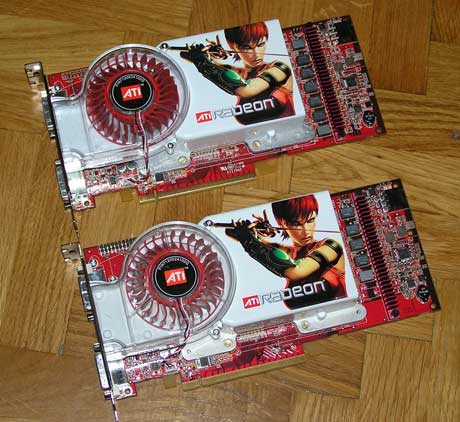

Braco i seka - X1900 XTX gore, X1800 XT dole

Kao što je moguće vidjet na priloženim fotkama, X1900 XTX i X1800 XT su vrlo slične kartice. Jedina vidljiva fizička razlika je pojačan sklop za napajanje kartice koji bi čipu i memoriji trebao osigurati jače napajanje. Kao i u slučaju Radeon X1800 XT, nova kartica je prilično zahtjeva po pitanju potrošnje pa vam ne preporučujemo nabavku ako nemate ili niste spremni nabaviti kvalitetno napajanje od 400 ili više vata.

Gabariti čipa su, kako što je bilo i očekivati s obzirom na arhikturu, porasli, a totalna "zapremina" tranzistora promjenila se za 64 milijuna - 320 na 384 milijuna. R580 čip je isto tako proizveden 90-nanometarskim procesom tvrtke TSMC pod imenom Nexsys. Na modelu X1900 XTX također je ugrađena nešto brža, 1.1-nanosekundna memorija GDDR3 kako bi se akomodirao viši radni takt.

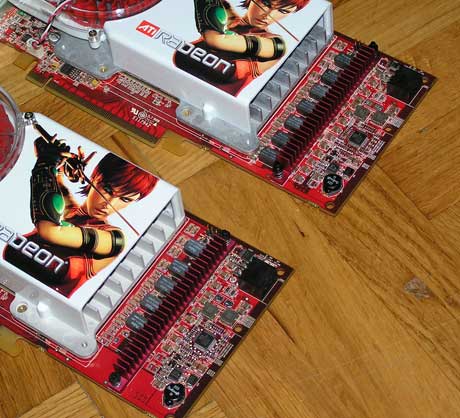

X1900 XTX (gore) ima pojačan sklop za napajanje

Hlađenje je također ostalo jednako, ali smo ovaj put s njim mnogo zadovoljniji. Naime, naš testni X1900 XTX imao je sređen power management pa su driveri u 2D-u spuštali radni takt i napon memorije i grafičke jezgre. Također je dobro postavljen algoritam prilagodbe brzine ventilatora zavisno o zagrijavanju kartice pa nam se nije događalo da ventilator bez razloga poludi usred Windowsa kao što smo iskusili na seriji X1800 (na referentnim karticama). Sve je ovo rezultiralo činjenicom da je kartica praktički nečujna tijekom rada u 2D aplikacijama. Naravno, ovo se mijenja nakon ulaska u 3D, no buka je podnošljiva, barem za korisnike koji ne inzistiraju na ekstremno tihom računalu.

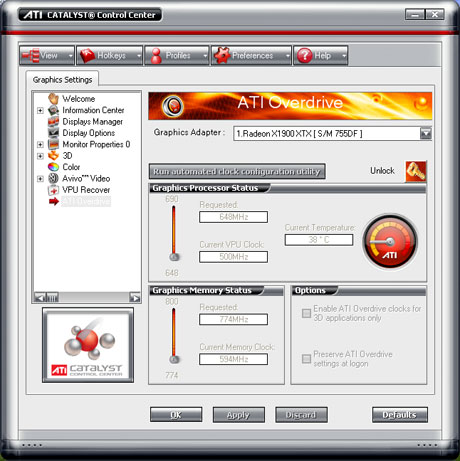

Premda je riječ o referentnoj kartici, implementiran je power management

	Takt jezgre	Takt memorije	Količina memorije	Preporučena cijena
Radeon X1900 XTX	650 MHz	1550 MHz DDR	512 MB	649 USD
Radeon X1900 XT	625 MHz	1450 MHz DDR	512 MB	549 USD
Radeon X1900 Xfire	625 MHz	1450 MHz DDR	512 MB	599 USD

Što se tiče različitih modela X19000 serije, ATI ih je izbacio tri, ne računajući model All-in-Wonder s integriranom TV karticom. Najjači model je XTX koji zamjenjuje od prije poznati Platinum Edition brand. Čini se da ATI stari brand ne želi više spominjati radi lošeg publiciteta koji se veže uz njega budući da Platinum Edition kartice nisu bile poznate po dostupnosti na tržištu. XTX u odnosu na slabije modele ima nešto brži takt grafičkog procesora i memorije, ali to je ujedno i jedina razlika, ako zanemarimo nemalu razliku u cijeni od čak 100 USD. Nešto jeftiniji modeli su X1900 XT i X1900 Crossfire koji su zapravo identični proizvodi s tom razlikom da Crossfire kartica na sebi ima i kompozicijski čip koji joj omogućava da prima signal od druge X1k kartice i kombinira ga sa svojim što dovodi do drastično većih grafičkih performansi.

Prije nego što se bacimo na testni sistem i same testove, moramo pohvaliti dostupnost novih kartica na tržištu. Premda je ATI s dostupnošću prije imao problema, čini se da su naučili iz svojih grešaka. Tako je tvrtka prije lansiranja X1900 serije skupila solidnu zalihu čipova te ih dostavila svojim partnerima. Rezultat svega je to što je X1900 kartice već moguće kupiti u hrvatiskim trgovinama, a nama su ponuđeni i prvi testni primjerci kartica od ATI-jevih partnera.

Test sistem :: Hardware Platforme Albatron K8 SLI Procesor(i) Athlon 64 FX-57 Memorija 2 x 512 MB Corsair DDR400 @ CAS 2-2-2-5, Command Rate 1T Grafička kartica ATI Radeon X1900 XTX 512 MB ATI Radeon X1800 XT 512 MB Driveri:: Catalyst X1900 release beta nVidia GeForce 7800 GTX 512 Driveri:: ForceWare 81.98 Muzička kartica CL Audigy Player SATA Kontroler nForce4 SLI Hard disk(ovi) Seagate Barracuda 7200.7 160 GB SATA Optički pogon Pioner DVR-106



Testni sistem :: Software OS Windows XP Professional Service Pack SP2 Chipset datoteke nForce 6.70 DirectX verzija 9.0c 3DMark 2005 v1.20, 1600x1200 X3 Rolling thuder demo F.E.A.R. v1.02, soft shadows off, max. details Call of Duty 2 v1.01 beta, custom PCE demo, all max. Serious Sam 2 Greendale demo, all max HL2: Lost Coast prerelease, max. details, HDR on SC3: Chaos Theory v1.04, lighthouse demo Battlefield 2 Guru3D demo, max. details Quake IV v1.05 beta, max. details, custom PCE demo Chronicles of Riddick v1.1, sodini demo, PS2.0 path Warhammer 40k: Dawn of War v1.4, all max, FRAPS World of Warcraft v1.91, all max, FRAPS

Za potrebe ovog testa nabavili smo kremu AMD-ove erfere procesora s jednom jezgrom, Athlon 64 FX-57. S obzirom na kategoriju grafičkih kartica koje smo testirali, ovaj procesor je bio nužan kako bismo im dali "mjesta" da se razmašu. Unatoč tome što je u igri ovako brz i skup procesor, prema rezultatima testova nije teško zaključiti da bi testiranim grafičkim karticama dobro došao i osjetno brži procesor. Problem je što takvog na tržištu još uvijek nema.

X1900 XTX smo usporedili sa najjačom ATI-jevom karticom iz prethodne generacije, Radeonom X1800 XT, dok je nVidijine boje branio, tko drugi nego GeForce 7800 GTX 512.

Ako ste bacili pogled na tablicu s testnim softverom, vjerojatno ste primjetili da su neke stvari promijenjene. Tako su Call of Duty 2 i Quake IV osjveženi novim beta verzijama zakrpi, stari X2 smo zamijenili s novoizašlim X-om 3, a na kraju smo bateriji testova dodali i Warhammer 40k: Dawn of War te World of Wacraft. Razlog dodavanje novih igara je vrlo jednostavan - smatramo da u našem testnom arsenalu rabimo previše FPS igara.

Oni koji detaljnije proučavaju testove sigurno će primjetiti da ponovo nismo testiali s igrom Pacific Fighters. Razlog tome su zavrzlame oko kartica na kojima smo vršili testiranje (izuzetno kratko vrijeme dostupno za testiranje + kašnjenje povratka kartica iz drugih medija). Iz istog razloga u ovom dijelu testa nećete vidjeti rezultate 3DMarka 2006 kojeg smo uspjeli uporabiti samo dok smo testirali Crossfire.

3DMark 2005
Score
X1900 XTX 9402    7800 GTX 512 7381    X1800 XT 6684    0 15 00 30 00 45 00 60 00 75 00 90 00 95 00
GT 1 (fps)
X1900 XTX 42,7    7800 GTX 512 32,6    X1800 XT 27,8    0   8 1 6 2 4 3 2 4 0 4 6
GT 2 (fps)
X1900 XTX 27,3    7800 GTX 512 21,7    X1800 XT 21    0   8 1 6 2 4 3 2 4 0 4 6
GT 3 (fps)
X1900 XTX 45,6    7800 GTX 512 36,4    X1800 XT 32,7    0   8 1 6 2 4 3 2 4 0 4 6

Kao i uvijek, počinjemo sa sintetičkim testovima, konkretno već sada zastarjelim 3DMarkom 2005. X1900 XTX u ovom testu ima potpunu dominaciju, kao što se moglo i očekivati s obzirom na količinu pixel shadera u njenoj jezgri. Na drugom mjestu nalazi se GeForce 7800 GTX 512, tek nešto iznad Radeona X1800 XT. Ako ovakve performanse budemo vidjeli i u realnim testovima, X1900 je zasigurno pun pogodak.

X3 Rolling Thunder
1600x1200 @ 4xAA + 16xAF
X1900 XTX 56,3    X1800 XT 48,87    7800 GTX 512 48,32    0 1 0 2 0 3 0 4 0 5 0 5 8

Nastavljamo s jednim od novih testova iz našeg arsenala, ali i prilično novim naslovom - X3 Reunion. Ako se možda bunite zašto X3 nazivamo i Reunion i Rolling Thunder, eto i kratkog objašnjenja - Rolling Thunder je ime demoa dok je Reunion naziv same igre. X3 je SM3.0 igra i kao takva pokazuje moć nove ATI-jeve arhitekture. Dvije su starije kartice podjednake u performansama, što nije ni čudno s obzirom na to da je GTX 512 izdan kao odgovor na Radeon X1800 XT.

HL 2 Lost Coast
1280x1024 @ 4xAA + 16xAF
7800 GTX 512 76,17    X1900 XTX 69,09    X1800 XT 58,75    0 1 5 3 0 4 5 6 0 7 5 7 8
1600x1200 @ 4xAA + 16xAF
7800 GTX 512 60,16    X1900 XTX 51,07    X1800 XT 43,43    0 1 5 3 0 4 5 6 0 7 5 7 8

Tehnološki demo Lost Coast donio je popularnom Half Lifeu 2 dobrodošli facelifting po pitanju grafike. S obzirom da ovaj ogledni demo ima implementiranu jednu vrstu HDR osvjetljena koja radi u kombinaciji s AA algoritmima, ovaj smo feature rabili pri testiranju. Kao što vidimo, rezultati su za ATI poprilično neugodni budući da su obje kartice na kraju grafikona. Nažalost, nismo imali vremena provjeriti da li bi jednak poredak dobili nakon isključivanja HDR-a.

Call of Duty 2
1280x1024 @ 4xAA + 16xAF
X1900 XTX 43,5    X1800 XT 43,2    7800 GTX 512 42    0   8 1 6 2 4 3 2 4 0 4 5
1600x1200 @ 4xAA + 16xAF
X1900 XTX 35,1    X1800 XT 33,6    7800 GTX 512 33    0   8 1 6 2 4 3 2 4 0 4 5

Vrlo popularna igra Call of Duty 2 nije nam dala nekakve rezultate za pamćenje. Dva su objašnjenja ovakvih rezultata - ili je COD2 izuzetno procesorski ovisan (u što sumnjamo) ili engine igre mnogo više rabi jedinice za teksturiranje nego što je ATI predvidio. Kao što znamo iz uvoda, premda X1900 XTX ima tri puta više shaderskih jedinica, i dalje ima jednak broj jedinica za teksturiranje kao Radeon X1800 XT. Malenu prednost ATI-jeve najnovije kartice možemo pripisati nešto višem radnom taktu u odnosu na model X1800 XT, a ne povećanom broju pixel shaderskih jedinica.

F.E.A.R.
1280x960 @ 4xAA + 16x AF
X1900 XTX 70    X1800 XT 57    7800 GTX 512 51    7800 GTX 512 min. 32    X1900 XTX min. 31    X1800 XT min. 30    0 1 2 2 4 3 6 4 8 6 0 7 2
1600x1200 @ 4xAA + 16xAF
X1900 XTX 52    X1800 XT 40    7800 GTX 512 35    X1900 XTX min. 25    X1800 XT min. 23    7800 GTX 512 min. 19    0 1 2 2 4 3 6 4 8 6 0 7 2

Kod "straha" ponovo vidimo da nova ATI-jeva generacija kartica ima što pokazati ako je riječ o kodu koji joj odgovara. U ovom naslovu čak i X1800 XT nadjačava nVidijinu perjanicu, dok X1900 XTX uz pomoć svojih brojnih shaderskih procesora krši sve pred sobom. Ako nadolazeće igre budu stvarane na sličan način kao F.E.A.R., novi Radeoni doista imaju svijetlu budućnost.

Serious Sam 2
1280x960 @ 4xAA + 16xAF
7800 GTX 512 64,8    X1900 XTX 54,6    X1800 XT 48,7    7800 GTX 512 min. 43,7    X1900 XTX min. 24,8    X1800 XT min. 20,3    0 1 0 2 0 3 0 4 0 5 0 6 0 6 5
1600x1200 @ 4xAA + 16xAF
7800 GTX 512 46,3    X1900 XTX 43,4    X1800 XT 39,6    7800 GTX 512 min. 34,1    X1900 XTX min. 18,1    X1800 XT min. 17,4    0 1 0 2 0 3 0 4 0 5 0 6 0 6 5

Do prvih pravih problema nailazimo u Serious Samu 2 gdje ATI-jeve kartice, kao i u svim dosadašnjim testovima s ovim naslovom, pokazuju prilično loše performanse. Prosječni rezultat možda i nije toliko katastrofalan kao vrijednost minimalnog frameratea, kako na Radeonu X1900 XTX, tako i na Radeonu X1800 XT. Već smo prije potrvrdili da je riječ o problematičnom programiranju memorijskog kontrolera od strane ATI-ja, a kao što vidimo, situacija se nije popravila niti s najnovijim driverima.

Splinter Cell 3
1280x1024 4xAA + 16xAF
X1900 XTX 76,59    7800 GTX 512 75,05    X1800 XT 65,34    7800 GTX 512 min. 43,57    X1900 XTX min. 41,63    X1800 XT min. 37,28    0 1 5 3 0 4 5 6 0 7 5 8 0
1600x1200 4xAA + 16xAF
X1900 XTX 58,54    7800 GTX 512 55,19    X1800 XT 48,18    X1900 XTX min. 32,42    7800 GTX 512 min. 32,3    X1800 XT min. 26,91    0 1 5 3 0 4 5 6 0 7 5 8 0

Splinter Cell 3 ponovo vraća ATI na pravi put, no porast performansi nije ravan onom koje smo očekivali. Sve je evidentnije da se većina postojećih igara ne naslanja toliko matematičke operacije sa shaderskima koliko bi to ATI-jevi inženjeri vjerojatno željeli. S druge strane, činjenica je da bi se ovakva arhiteura mogla pokazati kao pravi adut u nadolazećim naslovima. Dakako, ako ih programeri budu tako kodirali da što više opterećuju shaderske jedinice u grafičkom procesoru.

Dawn of War
1280x960 @ 4xAA + 16x AF
7800 GTX 512 35    X1900 XTX 27    X1800 XT 25    0   7 1 4 2 1 2 8 3 5 3 6
1600x1200 @ 4xAA + 16xAF
7800 GTX 512 33    X1900 XTX 25    X1800 XT 23    0   7 1 4 2 1 2 8 3 5 3 6

Warhammer 40k: Dawn of War je izvrsna strategija u realnom vremenu (RTS) koja za prikaz bitke rabi prilično zgodan 3D engine. Kako bi izmjerili performanse u ovom nalovu, rabili smo jedan snimljeni okršaj u kombinaciji s FRAPS-om. Kako bi dobili realna mjerenja, bilježili smo framerate četiri minute fokusirajući se na mjesta gdje su se zbivali okršaji (zapravo, riječ je o jednom velikom okršaju).

Kao što vidimo, performanse Radeona su ovoj igri prilično porazne. Štos je vjerojatno u tome što je prema sirovoj snazi u klasičnom smislu GTX 512 jednostavno najmoćnija kartica. Čini se da se jedinice za teksturiranje u nekim naslovima zaista mnogo koriste.

World of Warcraft
1280x960 @ 4xAA + 16x AF
X1800 XT 71    7800 GTX 512 70    X1900 XTX 70    0 1 0 2 0 3 0 4 0 5 0 6 0 7 0 7 2
1600x1200 @ 4xAA + 16xAF
7800 GTX 512 62    X1900 XTX 61    X1800 XT 60    0 1 0 2 0 3 0 4 0 5 0 6 0 7 0 7 2

World od Warcraft je bez sumnje najpopularnija igra na svijetu, pa smo je stoga uključili u našu bateriju testova. Nažalost, s obzirom da se radi o online igri u kojoj glavnu ulogu igraju stotine i tisuće ljudskih igrača, vrlo je teško složiti repetitivan scenarij koji bi mogli koristiti za testiranje. Prema bi najbolju mjeru performansi zasigurno dalo snimanje framerate FRAP-som u nekoj od velikih RAID tamnica (Moltec Core i slično), mi smo se morali zadovoljiti mnogo manje zahtjevnim i zanimljivim scenarijem - letom na hipogrifu iz jedne u drugu zonu (konkretno - iz Darkshorea u Ashenvale).

Zbog prilično nezanimljivog scenarija koji smo bili primorani izabrati za mjerenje perforansi u WOW-u, razlike u performansama su minimalne te se bez problema mogu pripisati statističkim greškama u mjerenju ili pak ograničenu performansi koju nameće procesor. Da nam je kakav veći monitor na kojem bi mogli rabiti višu rezoluciju, do skaliranje performansi bi zasigurno došlo. Ovako se moramo zavoljiti onim što imamo i usput smisliti neki bolji način mjerenja performansi u ovoj, ruku na srce, grafički prekrasnoj igri.

Quake IV
1280x1024 @ 4xAA + 16x AF
7800 GTX 512 86,5    X1900 XTX 46,8    X1800 XT 40,4    0 1 5 3 0 4 5 6 0 7 5 9 0
1600x1200 @ 4xAA + 16xAF
7800 GTX 512 65,4    X1900 XTX 39,6    X1800 XT 33,7    0 1 5 3 0 4 5 6 0 7 5 9 0

Kao što vidimo, Doom III smo u potpunosti zamijenili s novijim naslovom Quake IV koji je sa zadnjom zakrom dobio i funkcionalnu podršku za SMP sisteme što ga uistinu čini igrom budućnosti s obzirom na smjer u kojem se kreće industrija procesora.

Kako je bilo i za očekivati, Radeoni se u ovom OpenGL naslovu ponovo nisu proslavili. Performanse obiju ATI-jevih kartica su u odnosu na GeForce 7800 GTX 512 katastrofalne. Srećom za ATI, OpenGL kao API za razvoj igara polako, ali sigurno umire, a njegovo će mjesto zauzeti neka nova inačica DirectX-a.

Riddick
PS2.0 1280x960 4xAA + 16xAF
7800 GTX 512 113,36    X1900 XTX 99,26    X1800 XT 75,16    0 2 0 4 0 6 0 8 0 1 00 11 5
PS2.0 1600x1200 4xAA + 16xAF
7800 GTX 512 77,07    X1900 XTX 64,59    X1800 XT 48,54    0 2 0 4 0 6 0 8 0 1 00 11 5

Testiranje u OpenGL aplikacijama nastavljamo s Riddickom i njegovim bjegom iz mesarevog zaljeva. :-) Performanse u ovom naslovu su osjetno bolje nego u Quakeu IV, no GeForce je i dalje na čelu grupe s dobrim vodstvom. Ono što je bitno primjetiti je razliku u performansama između starog i novog Radeona, a ona je poprilično osjetna.

S ovim testom završavamo našu analizu performansi X1900 arhitekture, no još nije gotovo - vrijeme je za ekstreme, rad para X1900 kartica u Crossfire modu.

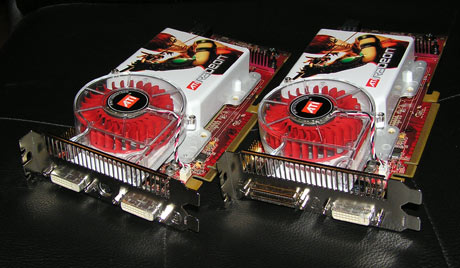

S lijeva na desno: X1900 XTX, X1900 Crossfire

S obzirom da smo na testiranje dobili Crossfire konfiguraciju, red je da pogledamo i što ATI ima za ponuditi na području multi-GPU rješenja. Kao što neki znaju, originalni Crossfire bio je izdan u prilično krivo vrijeme te su ga mučili određeni problemi. Radeoni X850XT se jednostavno nisu mogli suprotstaviti modernijim nVidijinim rješenjima iz serije GeForce 7 koja su već tada bila na tržištu, a dodatni su problem bila ograničenja frekvencije osvježavanja monitora pri visokim rezolucijama (doduše, ovaj problem je bio dosta prenaglašen od "žutih" stranica kao što je inquirer.net koje se više bave senzacijama nego tvrdim činjenicama).

Nova Crossfire platforma predstavljena je neko vrijeme nakon predstavljanja Radeona iz serija X1800. Premda je u to vrijeme i nama stigla u ruke za testiranje, dobili smo premalo vremena za njenu analizu, a kako nam sama tehnologija nije nešto što nas baca u trans, članak o novom Crossfireu se nikada nije niti pojavio online.

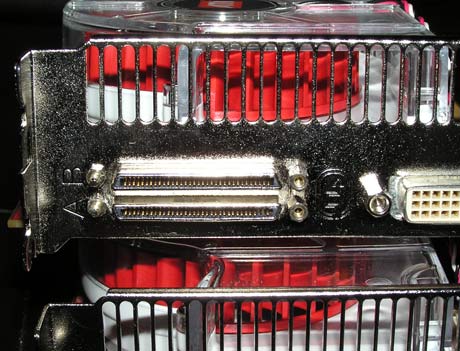

Novi Crossfire konektor

Cijela priča s novom verzijom Crossfirea bazirana je na činjenica da su na novim karticama iz serije X1k implementirani dual-link DVI transmiteri koji omogućavaju postizanje izuzetno visokih rezolucija. Problem s ograničenom vertikalnom frekvencijom osvježavanja tako je elegantno riješen, ali su se zato pojavio jedan drugi problem. Kao što je moguće vidjeti na gornjoj fotki, novi Crossfire ima i novi Crossfire konektor na "Master" kartici. Već smo prije rekli da nam se način povezivanja kartica preko kabela čini jako nefleksibilnim i trapavim, no na novom Crossfireu cijela priča dobija još lošiji ton. Novi je kabel za povezivanje kartica izuzetno debeo i rigidan tako da je prava tlaka spojiti sve konektore na odgovarajuća mjesta. Imajte na umu da mi nismo prvi koji smo ovaj kabel rabili za testiranje tako da je svježa, tvornička, verzija vjerojatno još mnogo tvrđa.

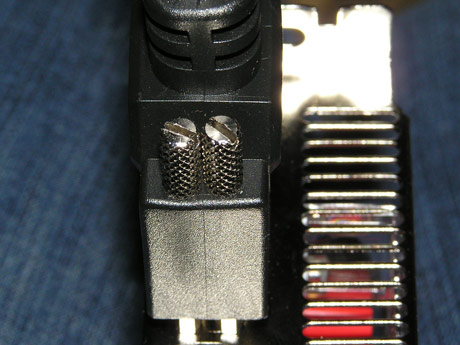

Zavijanje konektora je neviđena muka

Kompozitni se konektor na grafičku karticu fiksira pomoću čak četiri vijka, po dva na svakoj strani konektora. Premda su vijci imaju oblik koji asocira na to da ih je moguće zavijati prstima, to je daleko od istine, barem ako želite da vam konektor bude prvičvršćen na karticu kako treba, tako da je uporaba ravnog odvijača više nego preporučljiva. Dokaz da se radi o prilično problematičnom mehanizmu je i činjenica da je većina ovih vijaka na našem testnom sistemu bili potrgana tako da samo kabel fiksirali uz paljenje svijeće na Kamenitim vratima i kratkom molitvom gospodinu Murphyu.

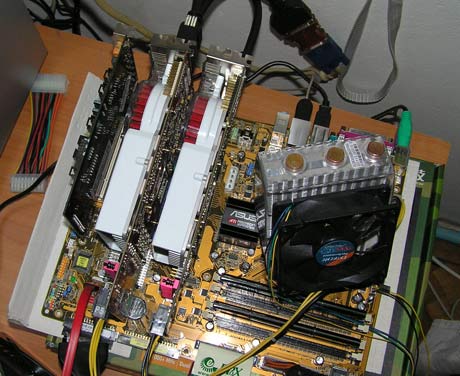

Crossfire konfa u akciji

Kao podloga grafičkim karticama isporučena je Asusova ploča A8R-MVP, bazirana na ATI-jevom čipsetu Xpress 200 Crossfire Edition. Zajedno s pločom isporučen je i Athlon 64 X2 3800+ kojeg smo rabili za potrebe testiranja Crossfirea. Prije nego što bacimo pogled na rezultate testova, valja napomenuti kako je Crossfire sistem koji smo imali prilike testirati prilično bučan, što nismo očekivali s obzirom na prilično tih rad samo jedne X1900 kartice.

3DMark 2006
SM2.0 Score
X1900 Xfire 3266    X1900 XT 2160    X1800 XT 2004    0 6 00 12 00 18 00 24 00 30 00 33 00
Return To Proxycon
X1900 Xfire 26,73    X1900 XT 16,79    X1800 XT 15,46    0   5 1 0 1 5 2 0 2 5 2 8
Firefly Forest
X1900 Xfire 27,71    X1900 XT 19,2    X1800 XT 17,94    0   5 1 0 1 5 2 0 2 5 2 8
HDR/SM3.0 Score
X1900 Xfire 3816    X1900 XT 2378    X1800 XT 1996    0 8 00 16 00 24 00 32 00 39 00
HDR1 - Canyon Flight
X1900 Xfire 42    X1900 XT 22,89    X1800 XT 19,49    0   8 1 6 2 4 3 2 4 0 4 5
HDR2 - Deep Freeze
X1900 Xfire 34,32    X1900 XT 24,66    X1800 XT 20,43    0   8 1 6 2 4 3 2 4 0 4 5
Fill Rate - Single texturing (Mtexels/s)
X1900 Xfire 9417,58    X1900 XT 4700,13    X1800 XT 5173,5    0 20 00 40 00 60 00 80 00 100 00
Fill Rate - Multi texturing (Mtexels/s)
X1900 Xfire 19823,73    X1900 XT 9901,5    X1800 XT 11083,1    0 40 00 80 00 12 000 16 000 200 00
Pixel Shader
X1900 Xfire 505,45    X1900 XT 252,5    X1800 XT 183,33    0 1 00 2 00 3 00 4 00 5 00 51 0
Vertex Shader - simple (Mvertices/s)
X1900 Xfire 169,18    X1900 XT 174,33    X1800 XT 190,84    0 3 0 6 0 9 0 1 20 1 50 17 5
Vertex Shader - complex (Mvertices/s)
X1900 Xfire 118,47    X1900 XT 59,02    X1800 XT 62,06    0 2 0 4 0 6 0 8 0 1 00 12 0
Shader Particles (SM3.0)
X1900 Xfire 0    X1900 XT 0    X1800 XT 0    0   2   4   6   8 1 0
Perlin Noise (SM3.0)
X1900 Xfire 134,96    X1900 XT 67,44    X1800 XT 34,37    0 2 5 5 0 7 5 1 00 1 25 14 0

Kao što smo i spomenuli u komentaru testnog sistema, na Crossfire konfiguraciji smo uspjeli izvrtiti novi 3DMark, a našli su se tu rezultati "starog" Radeon X1800 XT. Ono što valja imati na umu je da ovo nije standarni 3DMark 2006 rezultat budući da smo isključili testove koji mjere brzinu procesora. S obzirom da se u ovom slučaju bavimo samo grafičkim karticama, oni su potpuno nevažni u cijeloj priči.

Prema našim rezultatim Radeon X1800 XT se prilično solidno drži u odnosu na svojeg mlađeg brata, a gdjegod ga čak i pobjeđuje. Dok je uzrok viših performansi negdje vrlo jasan, kao u slučaju mjerenja brzine fillratea (Radeon X1800 XT ima nešto bržu memoriju nego Radeon X1900 XT), neke rezultate jednostavno ne možemo objasniti. Primjer za to su rezultati mjerenja performansi vertex shaderskih jedinica kojih obje kartice imaju jednak broj. Premda smo očekivali da će X1900 razbucati X1800 u svakom od testova u novom 3DMarku, grdno smo se prevarili. Jedini testovi gdje X1900 XT doista pokazuje svoju nadmoć u izvođenju aritmetičkih operacija nad pikselima jesu Pixel shader test (tko bi rekao) te test pod imenom Perlin Noise koji je baziran na SM3.0 kodu. Perlin noise je inače algoritam koji radi interpolaciju između velikog broja već izračunatih gradijent vektora kako bi izbacio naizgled nasumične vrijednosti. Perlinov šum se mnogo rabi u 3D grafici u svrhu emuliranja "prirodne nasumičnosti". Konkretno, efekte vatre, generiranje "živih" oblaka i slično.

Call of Duty 2
1280x1024 @ 4xAA + 16xAF
XFire 44,6    X1900 XT 36,6    0   8 1 6 2 4 3 2 4 0 4 5
1600x1200 @ 4xAA + 16xAF
XFire 37,2    X1900 XT 30,6    0   8 1 6 2 4 3 2 4 0 4 5

F.E.A.R.
1280x960 @ 4xAA + 16x AF
XFire 82    X1900 XT 63    X1900 XT min. 29    XFire min. 28    0 1 5 3 0 4 5 6 0 7 5 8 5
1600x1200 @ 4xAA + 16xAF
XFire 59    X1900 XT 48    X1900 XT min. 24    XFire min. 21    0 1 5 3 0 4 5 6 0 7 5 8 5

HL 2 Lost Coast
1280x1024 @ 4xAA + 16xAF
XFire 81,27    X1900 XT 61,78    0 1 5 3 0 4 5 6 0 7 5 8 5
1600x1200 @ 4xAA + 16xAF
XFire 77,06    X1900 XT 49,58    0 1 5 3 0 4 5 6 0 7 5 8 5

Tri nove igre i u sve tri je moguće vidjeti jasan rast performansi pri korištenju Crossfirea. S obzirom da je za testiranje rabljen Athlon 64 X2 3800+, vjerujemo da bi s bržim proceosorom dobitak na performansama mogao biti i veći, no što je, tu je. Ono što valja zamijetiti je minimalan framerate u F.E.A.R.-u. Kao što vidimo, jednak je onom koji smo postigli pri korištenju samo jedne kartice što je pomalo razočaravajuće budući da baš te instance niskog frameratea imaju najveći utjecaj na osjeća pri igranju.

Sve u svemu, ATI je s novom inačicom Crossfirea riješio probleme koji su mučili starije Crossfire kartice istodobno nudeći imućnim korisnicima vrlo moćan grafički sistem koji će bez problema tjerati sve igre u visokoj rezoluciji. Ono što nam se i dalje ne sviđa je način povezivanja kartica preko kabela te općenita dostupnost Crossfire rješenja u trgovinama. Premda je Crossfire u vrijeme svog predstavljanja izgledao kao rješenje koje bi zbog svoje fleksibilnosti moglo naći put do računala korisnika koji nisu toliko imučni, nVidijina odluka da otključa sparivanje kartica različitih proizvođača u SLI polje je ATI-ju pomrsila račune. Činjenica je da je SLI ploču i kompatibilne grafičke kartice moguće kupiti u svakom dućanu s računalnom opremom, dok se isto nikako ne može reći za Crossfire platformu.

ATI-jeva nova generacija kartica došla je na tržište u prilično zanimljivo vrijeme, taman kad su mnogi ljudi već pokupovali kartice iz serije X1800. Ako uzmemo u obzir kašnjenje originalne serije X1800 koja je trebala biti predstavljena na proljeće prošle godine, ATI se prilično požurio s predstavljanjem novih rješenja koja kartice stare par mjeseci već sada čine zastarjelima. Da je R520 predstavljen na vrijeme, tajming predstavljanja X1900 bi bio savršen. Ovako mnogim korisnicima, vlasnicima Radeona X1800, ostavlja vrlo gorak okus u ustima.

Sama arhitektura čipa R580 je vrlo napredna, ali i radikalna. Daljnji odmak od koncepta klasičnog grafičkog cjevovoda i fokusiranje na pixel shaderske jedinice se čini kao odlična stvara za budućnost, no pitanje je kada će se ta budućnost doista zbiti. Da li će Radeon X1900 u vrijeme kad stignu naslovi koji će biti izrazito "teški" po pitanju SM3.0 koda doista biti sposoban izvoditi ih dovoljno brzo u odnosu na nadolazeća grafička rješenja, kako nVidie, tako i ATI-a? Činjenica je da nova kartica u velikoj većini postojećih aplikacija ne pokazuje rast performansi koji bi očekivali od trostrukog povećanja mogućnosti procesiranja pixel shaderskih instrukcija. S druge strane, u igrama F.E.A.R. i X3 možemo vidjeti da novi Radeon ima itekakav potencijal, samo je pitanje da li će ga programeri iskoristiti. ATI-jev odjel za odnose s razvojnim timovima igara ima jako velik posao ispred, no tek treba vidjeti da li će ga odraditi dovoljno dobro. Što znači dovoljno dobro? Ako će se na tržištu pojaviti adekvatan broj igara sa zahjevnim shaderskim kodom dok je ATI-jevo novo čedo još uvijek svjež proizvod.

Sve u svemu, ako ste baš sad u potrazi za skupom karticom koja će vam dugo omogućavati vrhunske performanse, Radeon X1900 je svakako najbolji izbor od svega ponuđenog na tržištu. Model X1900 XT je nešto malo skuplji od starijeg modela X1800 XT, a potencijalni dobitci na performansama u modernim naslovima su prilično veliki.

U slučaju da vas novci u džepu ipak toliko ne svrbe, smatramo da je pametnije pričekati nVidijin odgovor na ATI-jevo novu seriju grafičkih kartica. S čisto arhitekturalnog gledišta, čini nam se da bi novi nVidijin čip s 32 cjevovoda mogao imati mnogo zaokruženije performanse u igrama u odnosu na Radeon X1900, no za provjeru oveteze ćemo se morati još strpiti.
