DFI LanParty UT CFX3200-DR – Socket 939 nije mrtav
Datum objave 01.09.2006 - Marko Županić

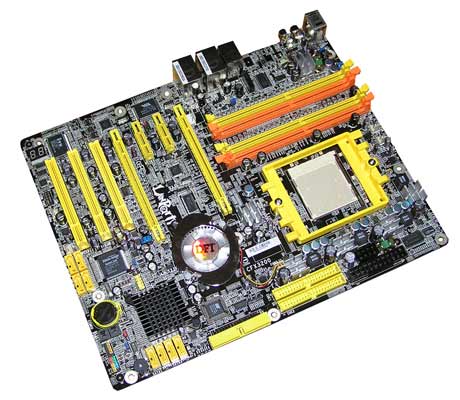

Specifikacije i layout
- Podržani procesori:
- AMD Athlon 64/Athlon 64 FX Socket 939 procesori
- Chipset:
- ATI RD580 + Uli M1575 SB
- Dodatni kontroleri:
- Realtek ALC882 audio
- Marvell 88E8052 Gigabit LAN
- Marvell 88E8053 Gigabit PCI LAN
- VIA VT6307 Firewire
- Memorija:
- 4x 184-pinski DIMM utor za PC3200/2700/2100 DDR memoriju
- Maksimalno do 4GB
- Utori:
- 2x PCIe x16 (2x x16 kada se koristi CrossFire)
- 2x PCI x1
- 3x PCI
- ATA portovi:
- 2x IDE (maksimalno 4 jedinice)
- 4x SATA (3Gb/s)
- 4x SATA (1.5Gb/s) na Silicon Image Sil 3114 čipu
- I/O i drugi portovi:
- 6x USB 2.0
- 1x PS/2 tipkovnica, 1x PS/2 miš
- Audio I/O (+ SPDIF)
- 1x FDD
- 5x fan header
- 2x RJ45
- Firewire
- Overclocking:
- HTT ("FSB")
- vcore
- vddr
- vchipset
- množitelj
- Standardi:
- ATX PCI 2.3, USB 2.0/1.1
- ACPI
- Ostalo:
- Wake-on-LAN, Wake-on-Ring, Suspend to RAM
- PC Health monitoring (ambientna i CPU temperatura, napon, brzina ventilatora)
- CMOS Reloaded
- Debug LED diagnostika
- EZ Touch (power i reset tipke na ploči).
Kao što prema specifikacijama vidimo, DFI je odlično opremio ploču. U prvom redu tu se ističu čak 8 SATA kontrolera, od kojih 4 na ULi M1575 čipu rade na brzini od 3 Gb/s. S njima moguće je napraviti RAID 0, 1, 0+1 i JBOD, dok ostala četiri (Sil 3114) rade na brzini 1.5 Gb/s, a moguće je napraviti RAID 0, 1, 0+1, 5. Od ostalog ističu se dva gigabitna mrežna kontrolera te čip za Firewire. Jako korisne sitnice poput EZ Touch tipki koje odlično mogu poslužiti dok matična ploča još nije u kućištu te Debug LED dijagnostika koja će odlično poslužiti ako dođe do bilo kakvog kvara ili problema s komponentama.

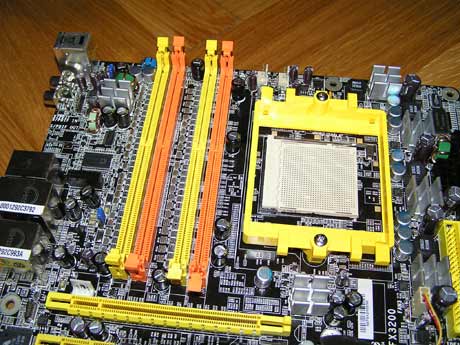

Raspored komponenti na pločama DFI-a nikada nije bio problematičan ili upitan. Prva stvar što upada u oko je lokacija memorijskih utora. Oni su sada postavljeni ispred socketa za procesor što je odlična stvar pošto na tržištu ima sve veći broj kućišta sa velikim 120 mm otvorima za ventilatore sa stražnje strane. Druga prednost je manji utjecaj zagrijavanja procesora na memoriju. Puno prostora oko samog socketa garantira laganu ugradnju danas sve većih CPU hladnjaka. Pri testiranju rabili smo Thermarightov hladnjak velikih dimenzija namjenjen za ugradnju 120mm ventilatora, pa niti s ovom grdosijom nije bilo problema. Oko CPU socketa postavljeni su mali hladnjaci na mosfete i to sa namjerom da se još poboljšano hlađenje strujanjem zraka od ventilatora na hladnjaku procesora – fantastično.

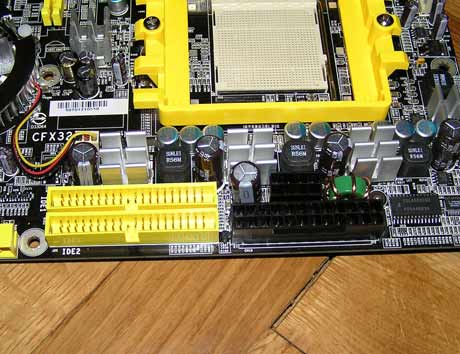

ATX 24 pinski konektor i dodatni 8 pinski konektor zaduženi za napajanje ploče, nalaze se na samom gornjem rubu ploče. Ovo je odlična stvar pošto kablovi od navedenih konektora neće poremetiti normalnu protok zraka u kućištu. Istu stvar možemo reći za IDE i floppy konektore koji se nalaze tik ispod konektora za napajanje i svojom pozicijom neće poremetiti protok zraka u kućištu. Dodatni FDD konektor za napajanje grafičkih kartica u CrossFire modu nalazi se iznad prvog PCIe X16 utora, njegova pozicija nije previše idealna, mogao se smjestiti negdje drugdje, no nije to sad neki preveliki propust.
SATA konektori također su smješteni na rubnim djelovima ploče, u skupinama po četiri, pa tu nema primjedbi. Norhbridge i southbridge dodatno su hlađeni te stoje vrlo blizu jedan drugome. ATI-jev RD580 čip hlađen je aktivno, tj. ventilatorom kojeg smo viđali na ranijim serijama nForce 4 ploča. Samim ventilatorom nismo bili previše zadovoljni pošto na višim okretajima generira veću razinu buke, no ovo je zapravo bio problem nForce 4 ploča pošto se više zagrijavaju od ATI-evog RD580 čipa, na ovoj ploči nema realne potrebe da ventilator ide na više od 5000 okretaja u minuti. Na Uli-evom M1575 southbridgeu nalazi se crni pasivni hladnjak.
