Fractal Design Celsius S24 recenzija

Fractal Design je nedavno predstavio dva nova AiO vodena hlađenja naziva Celsius S24 i S36. Zamjena je to za Kelvin S24 i S36 modele, a novi modeli donose višu kvalitetu materijala, 400 milimetara duge cijevi, Dynamic X2 GP-12 ventilatore i standardne G 1/4-inčne navoje za proširivanje sistema. Nužna je bila modernizacija jer su i konkurenti otišli korak dalje. Fractal obećava efikasnost i tih rad izborom jednog od dva moda rada, nove materijale uključujući i one za upijanje zvuka i općenito viši nivo kvalitete uz podršku za sve aktualne sockete uključujući i AM4.

I ovaj sistem zatvorenog vodenog hlađenja dolazi slično pakiran kao i svi drugi, u kutiji od recikliranog kartona, s blago svijenim cijevima i ostalom opremom koja se nalazi u sredini. Među opremom su dva 120 milimetarska ventilatora, slikovne upute za instalaciju na sve podržane sockete (LGA1150, 1151, 1155, 1156, 1366, 2011, 2011-v3 & AM2, AM2+, AM3, AM3+, AM4, FM1, FM2, FM2+), te svom opremom potrebnom za instalaciju. Na kućištu pumpe i bloka se već nalazi nosač za Intelove sisteme, a odvojeno dolazi onaj za AMD-ove. Nosač koji dolazi ispod matične ploče je plastičan i namijenjen Intelovim pločama, dok se za AMD-ove očekuje korištenje originalnog koji već dolazi uz ploču.

Celsius S24 ima klasični aluminijski radijator dimenzija 284 x 122 x 31 milimetar s posudom na vrhu. Tekućina za rashlađivanje ulazi u jedan dio radijatora, ventilatori ju hlade i tako se ohlađena drugom cijevi vraća prema pumpi i bakrenom bloku kako bi primila novu količinu topline. S24 ima 400 milimetara duge gumene cijevi koje su opletene najlonom i zadovoljavajuće su fleksibilne. Kvaliteta materijala, izrade i završne obrade je na vrlo visokom nivou, i Fractal Design je ovdje otišao korak dalje u odnosu na prethodnu seriju.

Na krajevima se cijevi nalaze standardne G 1/4-inčne spojnice koje se mogu skinuti čime se omogućuje proširenje sistema s još primjerice vodenim blokom za GPU. Fractal Design garantira za ovakav zatvoreni sistem u potpunosti tijekom 5 godina, no ako se odlučite za dodavanje novih blokova tada se uvjeti jamstva mijenjaju i vrijede samo za pojedinačne komponente.  Na radijatoru se vrlo praktično smještena nalazi i pločica s dva konektora za ventilatore koja je pak kabelom koji ide uz gumenu cijev spojena s Auto/PWM kontrolerom na kućištu pumpe. Kabel je smješten između gumene cijevi i najlona kojim je upletena što je vrlo elegantno rješenje. Pločica nam tako omogućuje još elegancije unutar kućišta jer ne moramo spajati ventilatore na matičnu ploču, a uz pomoć kontrolera je na jednostavan način moguće odrediti i kako će ventilatori raditi.

Uz S24 dolaze spomenuta dva Dynamic X2 GP-12 ventilatora koji imaju LLS ovješenje i promjenjivu brzinu vrtnje između 500 i 2.000 okretaja u minuti. Proizvođač navodi maksimalnu propusnost zraka od 87.6 CFM-a i maksimalni pritisak od 2.30 mmH2O. U automatskom su režimu rada vrlo tihi, gotovo nečujni a izmjerili smo 38 dB. Kada se sklopka na pumpi prebaci u PWM način rada tada pod opterećenjem konstantno rade na maksimalnom broju okretaja kada se buk kreće na već dosta glasnih 52 dB. Ventilatori su plastični i nemaju gumene elemente za smanjenje prijenosa vibracija, pa je to nešto na čemu Fractal može još dodatno poraditi.

U zajedničkom se kućištu kao i uvijek nalaze vodena pumpa pete generacije (Asetek) i bakreni blok. Unutar kućišta se nalaze i komponente koje upijaju zvuk. Bakreni je blok s doje strane kvalitetne završne obrade a na njemu se nalazi tvornički nanesena termalna pasta. Pumpa ima keramički ovjes i keramičku osovinu, a brzina vrtnje joj varira između 1.950 i 3.150 okretaja u minuti u ovisnosti o modu koji smo odabrali Auto ili PWM. Brzinu vrtnje određujemo okretnim mehanizmom. U Automatskom modu pumpa radi konstantno radi na najnižem broju okretaja baš kao i ventilatori, dok se PWM modu sami u UEFI sučelju možemo odrediti brzinu vrtnje ventilatora, dok je pumpa uvijek na maksimumu. Bitno za napomenuti je i kako su kabeli na strani pumpe fiksni i ne mogu se mijenjati, dok su metalni prstenovi tu samo za ukras.

Fractal je vrh pumpe ukrasio glossy plastičnim poklopcem s graviranom snježnom pahuljicom, dok je okretni mehanizam premazan "gumiranom" bojom koja daje dobar grip. Zanimljivo je i kako na bloku ništa ne svijetli, Fractal ovdje nije htio pratiti moderne RGB LED trendove. Na bloku se tvornički nalazi instaliran metalni nosač za Intelove sockete. Skidamo ga jačim okretom koji je u ovom slučaju malo teže napraviti zbog okretnog mehanizma pa je potrebno malo pažnje i snalažljivosti. Novi nosač je jednostavnije postaviti nego ga skinuti.

Najprije smo S24 instalirali na LGA1151 ploču za koju je potrebno postaviti donji plastični nosač, na koji montiramo vijke s dvostrukim navojem, na koje dolazi pumpa s blokom, tj. njezin nosač i onda četiri "thumb" matice s križnim utorima za pričvršćivanje. Instalacija je tako jednostavna i izvan i unutar kućišta. Unutar kućišta preporučujemo najprije montažu radijatora na mjesto jer je lakše nakon toga montirati blok.

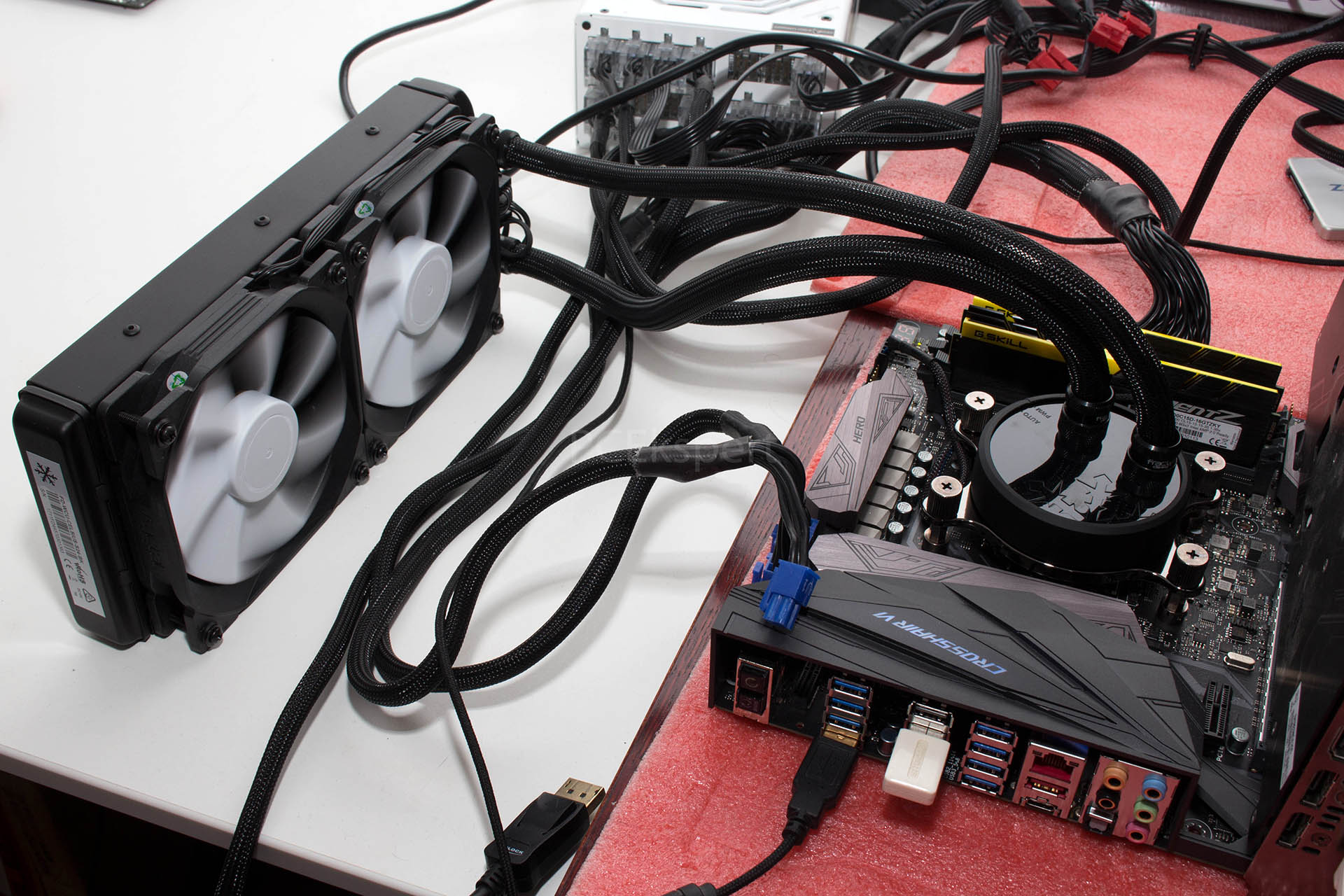

Na prvoj slici vidimo kako to izgleda izbliza na LGA1151, dok je na drugoj AM4 mehanizam. Za AM4 koristimo postojeću donju ploču koja dolazi s pločom i na nju montiramo posebne vijke s dva navoja. Nakon toga je postupak isti kao i kod LGA. Instalacija je dakle vrlo jednostavna, a to vrijedi i za ostale sockete koji su podržani.

Test sistem

Test sistem :: Hardware Matična ploča Gigabyte Z270X-Gaming 8;ASUS Crosshair VII HERO Procesor(i) Intel Core i7 6700K; AMD Ryzen 5 1600X; AMD Ryzen 7 1800X Memorija 2x 8GB DDR3 G.Skill @ 3200MHz Grafičke kartice NVIDIA GTX1080 Ti; Driveri: 378.92 Zvučna kartica On Board Napajanje SuperFlower Leadex Platinum 1200W SSD Corsair Neutron XT 480GB Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 10 DirectX verzija 12 AIDA64 Engineer 5.90.4200 HWinfo64 550 OCCT 4.4.0

  Način testiranja

Hladnjak smo testirali i na Intelovoj i na AMD-ovoj platormi. Ploče su bile Gigabyteovoj Z270X-Gaming 8 i ASUS Crosshair VII Hero. Testirali smo na stock brzini i7 6700K procesora, i visokom forsiranom naponu od 1.3 V, te stock brzini Ryzena 5 1600X i Ryzena 7 1800X. Hladnjak je tako imao dosta težak zadatak, baš kao i svi ostali s kojima smo ga usporedili. Rezultati su dobiveni očitavanjem vrijednosti maksimalne zabilježene temperature u HWiNFO64 aplikaciji pod opterećenjem (Load), u trajanju od sat vremena OCCT-ovog CPU testa koji izvlači maksimum iz procesora. Vrijednosti buke koju navodimo u članku smo dobili mjerenjem uz pomoć Z5 Compact smartphonea (Android 7.0) i SoundMeter aplikacije.

Rezultati testova AMD Ryzen 5 1600X [ichart headers="ID,Load (°C)" title="Temperature (tCTL)" htitle="Load (°C)"  labels="Noctua D15,Fractal Design Celsius S24 @ PWM,MSI Core Frozr L,Wraith Max,Fractal Design Celsius S24 @ Auto,Wraih Spire" values="75.4,77.5,78.3,85,86.6,94.8" colors="blue,orange,blue,blue,red,blue" height="400" min="0"] AMD Rzyen 7 1800X [ichart headers="ID,Load (°C)" title="Temperature (tCTL)" htitle="Load (°C)"  labels="Fractal Design Celsius S24 @ PWM,Noctua D15,Fractal Design Celsius S24 @ Auto" values="77.3,82,86.4" colors="orange,blue,red" height="400" min="0"] Maksimalna zabilježena kontrolna temperatura (tCTL*) na Ryzenima je puno viša u slučaju kada se pumpa i ventilatori sporo vrte. Čim stvari ubrzamo temperature padaju pa je S24 sasvim sposoban boriti se i protiv Noctue D15 koja je tek malo tiša od njega na maksimalnim okretajima ventilatora. Kod 1800X je S24 na maksimumu čak za 4.7°C bolji od D15 i to je izvrstan rezultat. Zanimljivo za primijetiti je kako se 1600X grije jednako kao i 1800X, tj. barem to tako prikazuju njihovi (ne)pouzdani senzori. *tCTL temperatura je kao što znamo kontrolna za Ryzene, i treba oduzeti 20°C kako bi se dobila temperatura jezgre - T junction. Intel i7 6700K [ichart headers="ID,°C" title="Temperature (4.2 GHz @ 1.3V)" htitle="Load (°C)" labels="Noctua NH-D15,Fractal Design Celsius S24 @ PWM,CoolerMaster MasterLiquid Pro 140,SilentiumPC Grandis 2,MSI Core Frozr L,Fractal Design Celsius S24 @ Auto,SilentiumPC Fortis 3,SilentiumPC Fera 3" values="76,77,78,82,83,86,86,88" colors="blue,orange,blue,blue,blue,red,blue,blue" height="500" min="0" max="90"] Ploča kao i uvijek forsira visoki napon pri čemu je i temperatura procesora vrlo visoka pa hladnjaci nemaju lak zadatak. U automatskom je režimu rada sve na minimumu i ventilatori se tek povremeno zavrte do 1.000 okretaja, pa je i temperatura već dosta visoka. Čim prijeđemo u PWM način rada i na maksimalni broj okretaja temperatura pada i samo je 1°C iznad D15 - odlično. No, tada je i buka najveća (oko 52 dB) pa je kao i uvijek ventilatore držati negdje u srednje-višem režimu rada (do 1.500 RPM), gdje su performanse još solidne a buka podnošljiva. S24 je pokazao i malo bolje rezultate od nedavno testiranog Master LiquidPro 140 hladnjaka koji je uz to nešto malo bučniji. Zaključak

Celsius S24 je svakako donio vidljiv napredak u odnosu na Kelvina S24 i to je dobra stvar. Fractal je S24 orijentirao na dva načina korištenja, potpuno tihi koji će zadovoljiti kod slabijih procesora i onaj najjači koji se može nositi i s overclockiranim procesorima. Uz više performanse dolazi i viša buka, no 52dB je i dalje sasvim podnošljivo, pogotovo prilikom gaminga kada ionako imamo slušalice na ušima ili pojačane zvučnike. Voljeli bi da Fractal dozvoljava promjenu načina rada putem aplikacije, jer je nezgodno "šaltati" između Auto i PWM u kućištu i to je nešto na čemu moraju poraditi za sljedeću generaciju, uz naravno gumiranje prostora između radijatora i ventilatora. U svemu je ostalom ovo jako dobar proizvod koji će zadovoljiti većinu korisnika, koji mogu i dodatno proširiti ovaj sistem što je svakako dobra stvar. Ipak, svi koji ga žele moraju biti spremni izdvojiti pozamašnu količinu novca - čak oko 1.000 kuna. Sličan je to iznos koji se traži i za MasterLiquid Pro 140 koji je kompaktniji i vrlo dobar proizvod no ima nešto kraće cijevi. Celsius S24 je proizvod kojeg definitivno možemo preporučiti, a ako zavirite u Europske cijene vidjet će te i kako je puno konkurentniji cijenom - oko 105 €.
