FSP Hydro G 750W test
Datum objave 25.04.2016 - Krešimir Matanović
FSP Hydro G 750W - drugi dio

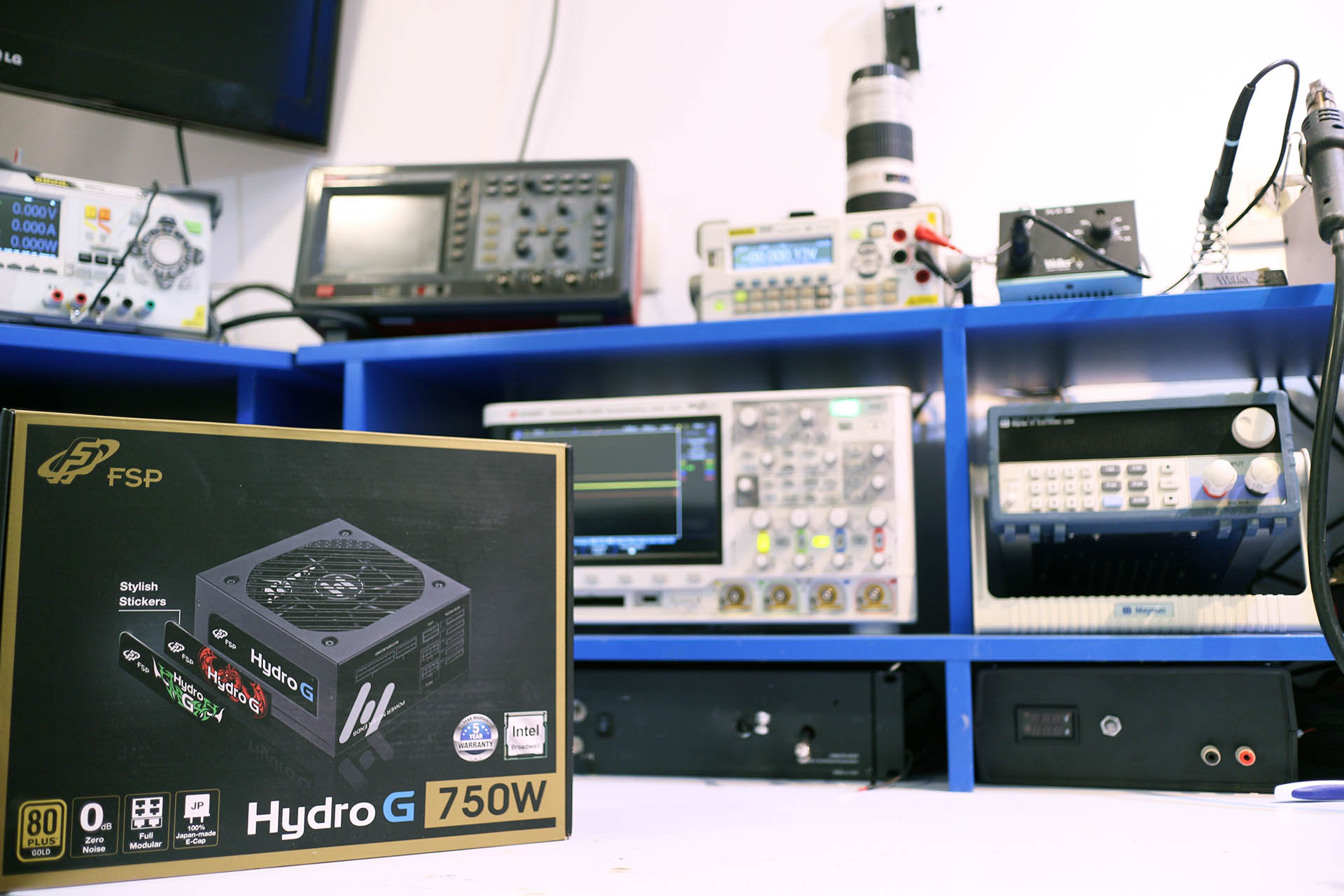

Kao i do sada mjerenja su napravljena u laboratorijima ITElektronike u Viškovu od strane gospodina Alvina Lučića. Napajanje je opterećeno s tri DC loada, Maynuo M9812 točnosti 0.03%+0.05% FS te dva DC loada u DIY izvedbi koji su kalibrirani s multimetrom. Preciznost ovisi o shuntu koji je ugrađen i trebala bi biti 0.1%. Mjerenje je izvršeno osciloskopom Keysight MSO-X 3024T te Hameg-om 303-6 kojim su se kontrolirali rezultati. Snaga s mreže i cosfi je mjerena s UNI-T UT71E multimetrom. Napon je mjeren s Rigol DM3068 (preciznost je 0.0035%+0.0005).

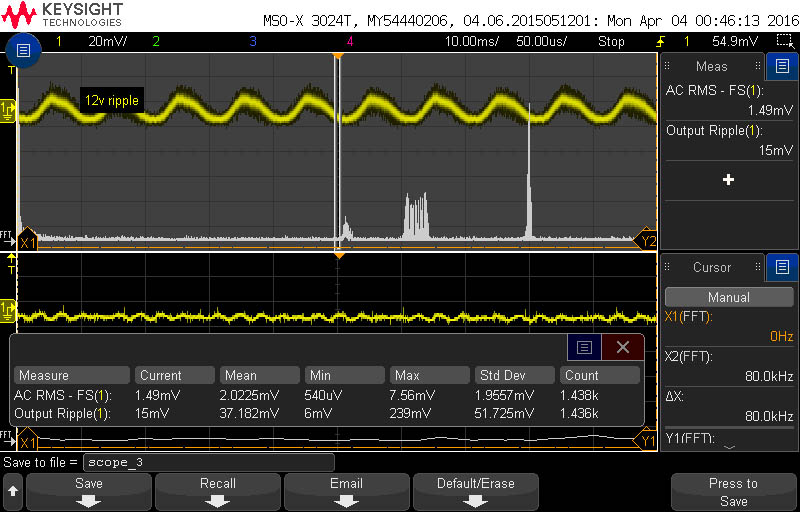

Ripple na 12v izvodu je u dva frekventna raspona. Na slici se vide ostatci izmjenične komponente iz primarnog dijela napajanja na frekvenciji od 100Hz – očekivano s obzirom na frekvenciju glavne gradske mreže. Ispod se vidi ripple generiran u sekundarnom dijelu uzrokovan punjenjem i pražnjenjem LC filtera, te je u frekventnom rasponu switch dijela. FFT nam pokazuje “jačinu” tih signala unutar odabranog frekventnog raspona te na taj način možemo imati uvid u cijeli spektar frekvencija na kojima se ripple mjeri za razliku od uobičajenih mjerenja osciloskopom gdje vidimo valni oblik signala unutar postavljenog vremena. Izmjereni 12V ripple je solidnih 15 mV.

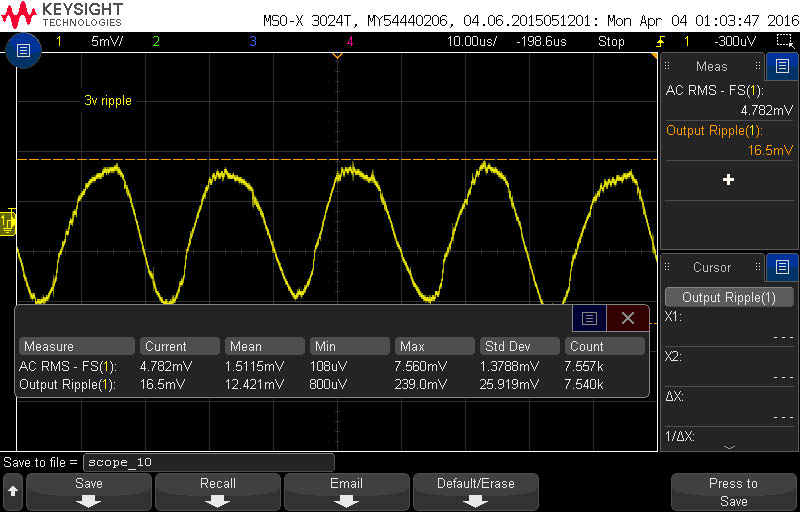

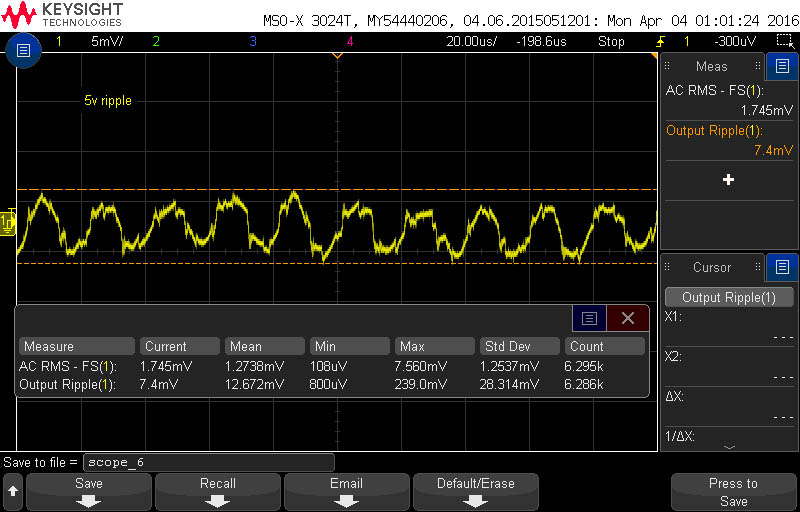

+3.3 V vod bilježi solidni srednji ripple od 16.5 mV, dok je ripple na +5 V vodu odličnih 7.4 mV.

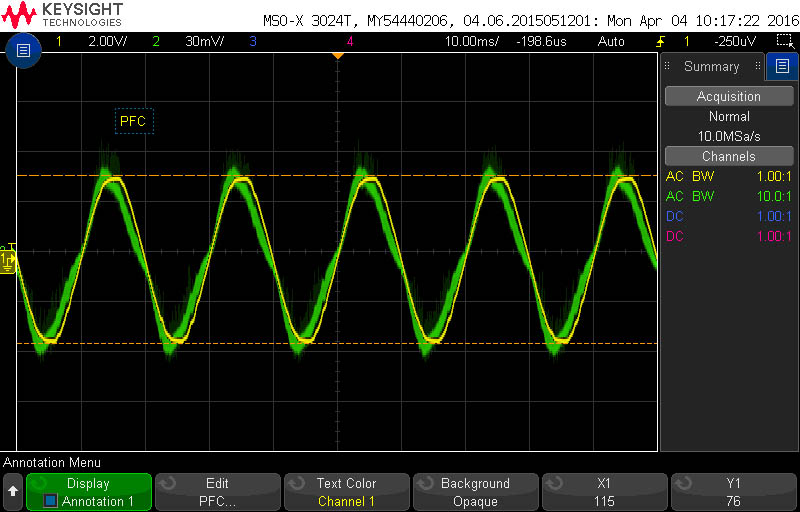

PFC (power factor correction) je tehnika sprječavanja neželjenih efekata neparnih harmoničkih titraja te korekciju faznog pomaka struje i napona, kao bi uređaj zadovoljavao određene standarde.

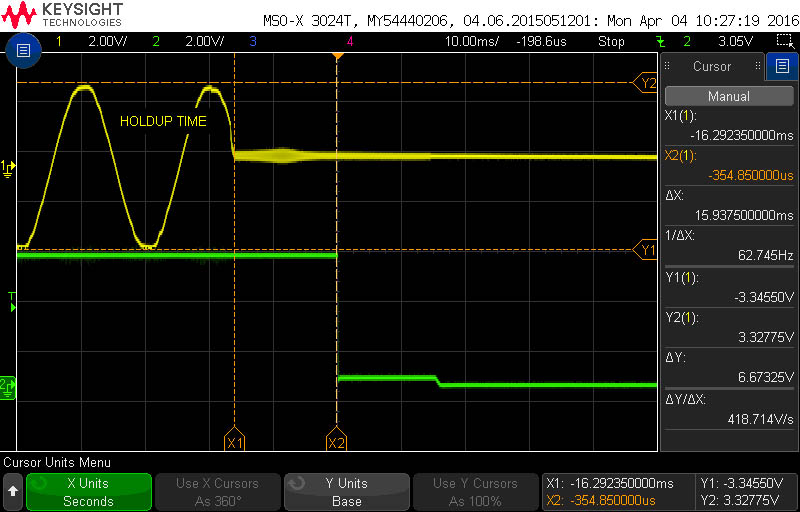

Hold Up vrijeme je razlika između trenutka kada smo odspojili napajanje s mreže do trenutka kada power good signal mijenja stanje iz logičke jedinice u nulu. Hold-up vrijeme od malo ispod 16 ms je rezultat unutar granica.

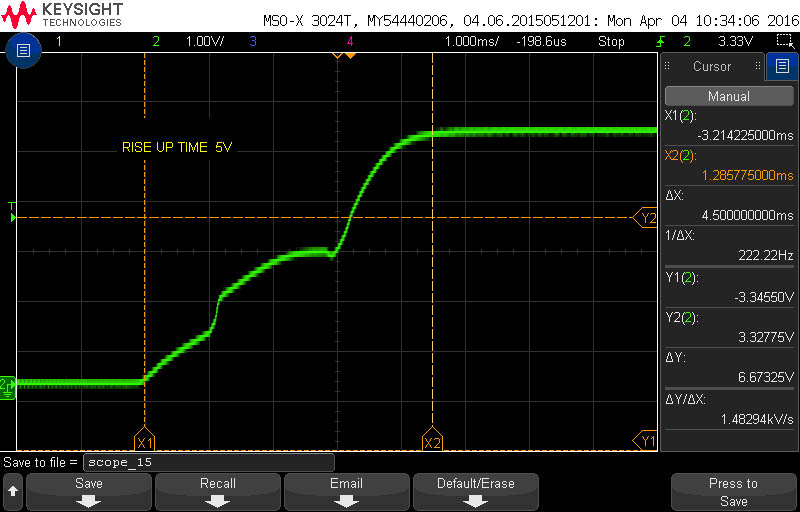

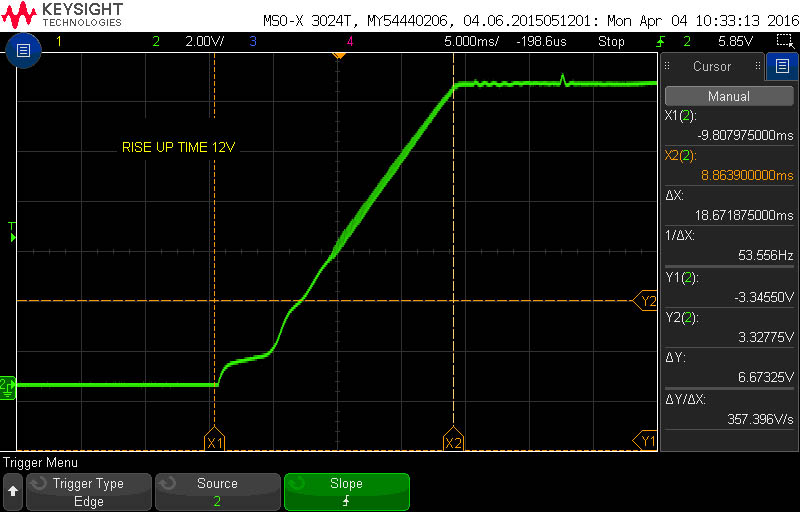

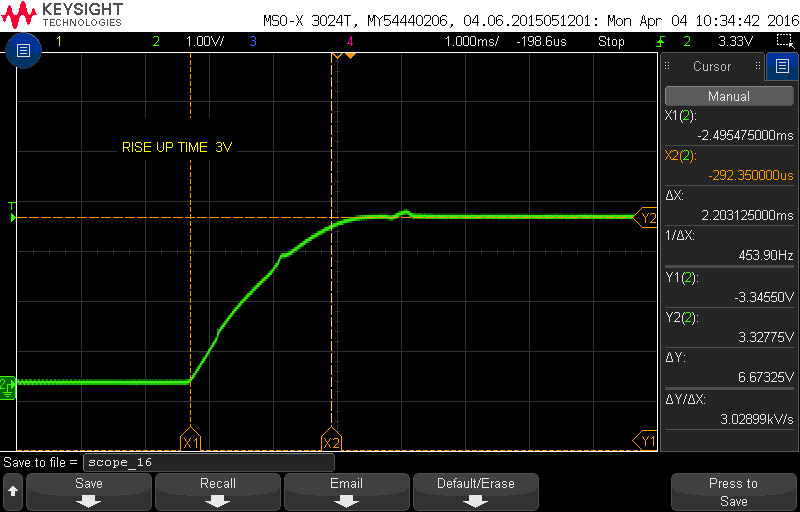

Rise up (turn on) time je mjeren na jednom kanalu i mjereno je vrijeme od uključivanja do trenutka kada je napajanje postiglo 12v na izlazu – vrijednost je solidnih 18.7 ms. Na donje dvije slike je prikazan Rise up na sekundarnim vodovima s odličnim vrijednostima od 4.5 ms na 5V, te 2.2 ms na 3.3V.
