GIGABYTE GA-965P-DQ6 – bakreni trkač
Datum objave 01.02.2007 - Krešimir Matanović
Uvod i specifikacije
Nakon poduže stanke ponovno se družimo sa jednim Gigabyteovim proizvodom. Na test su nam poslali svoju najskuplju matičnu ploču baziranu na Intelovom P965 čipsetu. Kako znamo P965 službeno glasi za Intelov "mainstream" Core 2 Duo čipset dok je 975X namijenjen entuzijastima. No, P965 je ipak noviji i moderniji proizvod. Dok memorijski kontroler na 975X ima službenu podršku za DDR2-667 memoriju, onaj na P965 ima za noviju DDR2-800. Druga znatno veća razlika je u southbridgeu, na na P965 čipsetu on nosi naziv ICH8 i donosi nove karakteristike kojih ICH7 nema. Prva je podrška za USB, ICH8 podržava čak deset USB 2.0 portova za razliku od prijašnjeg koji je imao podršku za osam portova. Nadalje ICH8 bi mogli nazvati SATA čipsetom jer podržava 6 SATA II diskova (ICH7 - samo 4), te uopće nema podršku za paralelne ATA uređaje. Problem je što se proizvođači optika još nisu u potpunosti prebacili na SATA standard i zato se na ploče moraju ugrađivati dodatni PATA kontroleri.
Pakiranje
Kako smo već napomenuli DQ6 je najjača Gigabyteova P965 ploča te ju krasi marketinški naziv "Six-Quad". Iza njega se krije šest featurea s kojima se može podičiti ova ploča. Prva je podrška za Intelove četverojezgrene odnosno Quad Core 2 procesore. Quad triple-phase tehnologija omogućuje stabilan dotok struje procesoru i pri maksimalnim opterećenjima (overclocking). Quad cooling se odnosi na masivno Silent Pipe hlađenje koje dominira pločom. Sastoji se od niza heatsinkova povezanih heatpipe tehnologijom koji hlade north i south bridge, te MOSFET-e sa gornje strane ploče i Crazy Cool bakrene ploče koja je smještena sa donje strane i cilj joj je odvoditi toplinu sa PCB-a koju generiraju procesor i MOSFET-i oko njega. Quad BIOS je značajka koja je karakteristična za Gigabyte već 5 godina. Dobro, ne Quad, ali Dual BIOS je sa nama toliko. Sada su samo malo proširili tu tehnologiju, pa uz dva fizička BIOSA na ploči imamo i treću kopiju koju možemo pokrenuti za CD-a i četvrtu sa tvrdog diska. Quad eSATA II donosi podršku za četiri eksterna SATA diska koje je moguće dodatno priključiti na ploču (tj. na dva headera koji dolaze uz ploču). I zadnja značajka je Quad DDR2 koji je ništa drugo nego četiri DDR2 DIMM utora sa maksimalnom podrškom do 8GB radne memorije - dakle ništa posebno.
Ploča
Specifikacije:
-
Podržani procesori:
-
LGA775 Intel Core 2 Extreme, Core 2 Duo, Pentium EE, Pentium D i Pentium 4
-
-
Čipset:
-
NB: P965
-
SB: ICH8R
-
-
Dodatni kontroleri:
-
Marvell 8053 (10/100/1000 Mbit)
-
Realtek ACL888 DD - 8 kanalni audio
-
T.I. TSB43AB23 IEEE1394a
-
Jmicron JMB363 SATA/IDE - 2x SATA + IDE
-
-
Memorija:
-
4x DIMM utora za DDR2 800/667/533 MHz memoriju
-
-
Utori:
-
1x PCIe x16 utor
-
1x PCIe x4 utor
-
3x PCIe x1utora
-
2x PCI utora
-
-
ATA konektori:
-
1x IDE via JMB363
-
2x SATA via JMB363 (RAID 0, 1, JBOD)
-
6x SATA via ICH8R (RAID o, 1, 0+1, 5 i 10)
-
1x FDD via ICH8R
-
4x eSATA
-
-
I/O konektori na backplateu:
-
1x PS/2 tipkovnica, 1x PS/2 miš
-
4x USB 2.0
-
6x audio + digitalni optički i koaksijalni
-
1x Parallel, 1x Serial
-
1x Firewire
-
1x RJ-45
-
-
Overclocking:
-
vCore
-
vMem
-
vPCIe
-
vFSB
-
vMCH
-
FSB
-
PCIe
-
-
Ostalo:
-
6-QUAD
-
@BIOS, Download Center, Q-Flash, Easy Tune, Xpress Install, Xpress Recovery2, Xpress BIOS Rescue
-
Bundle i layout

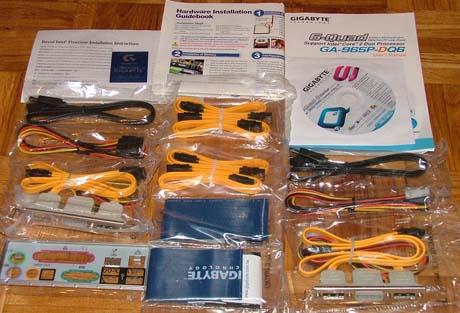

Bundle
Iako je riječ o najskupljoj P965 Gigabyteovoj ploču bundle nije prebogat dodacima, a sadrži:
-
backpanel zaštitu za kućište
-
1x IDE kabel, 1x floppy kabel, 4x SATA kabela
-
2x eSATA kabela, 2x eSATA headera i 2x MOLEX to SATA kabela za napajanje

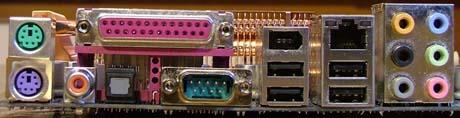

Back I/O panel
Layout ploče je vrlo dobro napravljen no ipak imamo par zamjerki. Prva je na smještaj IDE konektora (iako Intel ne želi više da koristimo PATA uređaje još uvijek su vro aktualni) koji je prenisko na ploči te će vlasnici viših kućišta imati problema, tj trebat će duži IDE kabel. Na ploči se nalazi 6 narančasto obojanih SATA priključaka te 2 ljubičasta (JMB363), 3 PCIe 1x, 2 PCI, te jedan PCIe 16x i jedan PCIe 4x utor. Prvi PCIe utor je smješten iznad PCIe 16x utora te je neupotrebljiv za duže kartice jer je vrlo blizu hladnjaka northbridgea. Sljedeća zamjerka ide na račun smještaja konektora za ventilator CPU-a. Nalazi se s donje strane socketa i to iza dvaju heatpipeova - moglo je to i bolje. Ploča prema specifikacijama podržava ATI CrossFire, no treba imati na umu da je drugi utor za grafičku karticu zapravo PCIe x4, a ne x16 utor što bi moglo uroditi određenim padom performansi.

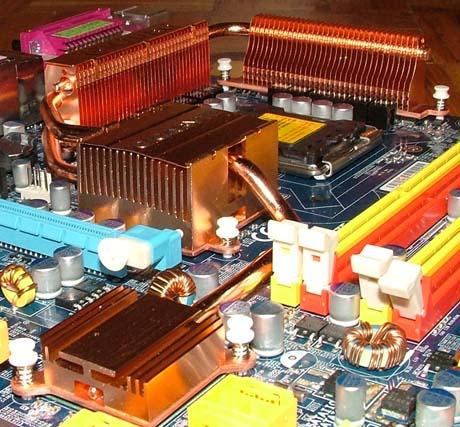

Silent Pipe
Ono što se posebno treba naglasiti kako DQ6 koristi isključivo tzv. All-Solid kondenzatore , te je Gigabyte prvi proizvođač koji je to primjenio. Drugi koriste kombinaciju ovih aluminijskih sa vodljivim polimerima (solid) te klasičnih elektrolitskih. Ideja je da kondenzatori na ovoj ploči traju dulje - što je za svaku pohvalu, te da pružaju veću stabilnost pri overclockingu.
Zvuk na ploči je odličan a za to je zaslužan Realtek sa svojim 8 kanalnim ALC888DD čipom sa podrškom za HD-Audio, DTS Dolby Digital Live. Za mrežni dio se brine Marvelov 88E8053 GigE kontroler, a o Firewireu brine Texas Instrumentsov čip. Uz ploču dolaze i dva eSATA headera sa podrškom za maksimalno 4 eksterna diska što je također zaslužilo našu pohvalu.
Test sistem i način testiranja
|
||||||||||||||||||
| ||||||||||||||||||||||||||
Za testiranje smo koristili naš E6300 procesor, izvrsnu Corsairovu XMS2 - 8500 (latencije 5.5.5.15) memoriju i nVidijinu 6800 Ultra karticu koja i nije bila presudna za testiranje. Procesor smo hladili sa Noctuinim NH-U12 hladnjakom sa 2 12cm ventilatora u punoj brzini, a pasta je bila standardna Nanothermova XTC.
Montaža i overclockanje
Prvi problem na koji smo naišli je bio prilikom montaže hladnjaka za CPU. Sve bi bilo u najboljem redu da smo koristili Intelov BOX hladnajk, no kako on nije naročito učinkovit odlučili smo se za Noctuu NH-U12. No Noctuin stabilizator koji se montira sa donje strane ploče nije mogao "sjesti" na svoje mjesto jer mu se ispriječila Crazy Cool ploča. Tek nakon što smo nju uklonili NH-U12 je mogao biti montiran. Smisao hlađenja dolje strane ploče se dakle gubi ako želite koristiti hladnjak koji se ne montira kao Intelov BOX te upućujemo zamjerku Gigabyteu što nisu razmišljali o ovom problemu.

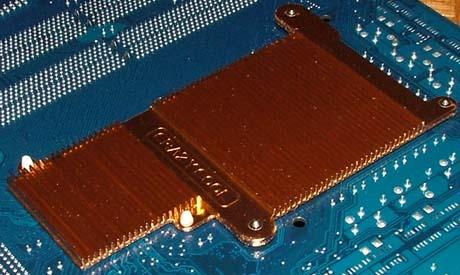

Crazy Cool
Na drugi problemčić smo naletjeli sa kopčom LGA775 socketa i nosača za NH-U12. Kada je nosač montiran zaboravite na promjenu procesora jer kopča zapinje od isti i to onemogućuje. Zamjerka Noctui.

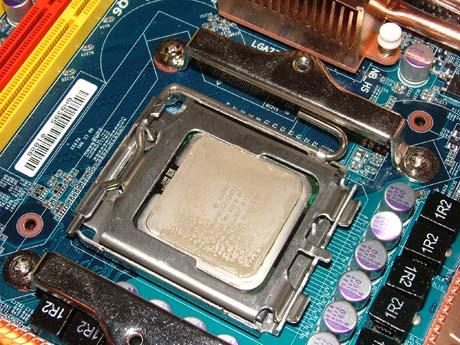

Problematičan nosač
Overclocking na ovoj ploči spada u ljepši dio posla. Sve što Vam je potrebno je tu. vCPU se može mijenjati između 0.68750V i 2.37500V u koracima od 0.00625V bez obzira na tip procesora koji koristite - fantastično. vMem možemo mijenjati od 1.8V pa do 2.575V u koracima od 0.025V što je svima vjerujemo dovoljno, a množitelji su 2.0, 2.5, 2.66, 3.0 , 3.33 i 4.0. VPCIe mijenjamo do 0.35V iznad nazivne vrijednosti u koracima od 0.05V a frekvenciju sabirnice od 90MHz do 150MHz. vFSB ide do 0.35V iznad nazivne vrijednosti (0.05V koraci) a brzina od 100 do 600MHz - također odlično. I za kraj nam je ostao vMCH koji ide do 0.75V i iznad nazivne vrijednosti u koracima od 0.05V. CPU množitelj smo u našem slučaju (E6300) mogli mijenjati između vrijednosti 6 i 7.

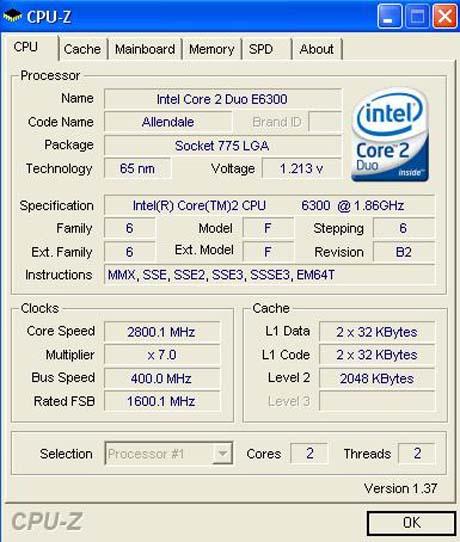

Maksimalni takt
Maksimalu FSB-a od 400MHz smo vrlo brzo postigli na vrijednostima 1.5V vCPU, 2.2V vMem, 0.3V iznad normale za vFSB, 0.6V iznad normale za vMCH. Uspjeli smo doseći i 410MHz, podići operativni sistem izvršiti neke testove no testovi stabilnosti nisu prolazili. Daljnje povećanje napona nije urodilo plodom te smo kao maksimalni stabilni takt odredili 400MHz i izvrtili sve testove. Procesoru nije bio nikakav napor doseći 2.8GHz i vjerujemo kako bi išao i puno više. Izvrsna Corsairova Memorija je radila na 1200MHz (množitelj 3.0) na latencijama 5-5-5-15 pri naponu od 2.2V. Gigabyteicu ćemo pohvaliti i kada su u pitanju mogućnosti za "štelanje" postavaka memorije kojih ima stvarno pregršt. Na pri pogled one nisu vidljive u BIOS-u no pritiskom na tipke Ctrl+F1 u glavnom meniju se otvaraju.
Ovdje moramo napomenuti kako smo ponekad imali problema sa coldbootom i warmbootom. Bez obzira na verziju BIOS-a (dešavalo se sa F5 kao i sa F7) te bez obzira radi li ploča na defaultnim postavkama ili je OC-ana jednostavno se ponekad nije htjela upaliti - no to je bilo rijetko pa joj nismo previše zamjerili.
SuperPI, 7-zip, WinRAR
| SuperPI |
 |
|||||||||||||||||||||||||||||||||||||
| 2M Test (s, manje je bolje) | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
Za početak testa smo odabrali svima nam dragi Super PI. Ubrzanje sa overclockanim procesorom je znatno (cca. 25%), ali ni rezultat na tvorničkim postavkama nije za baciti.
| 7-ZIP |
|
|||||||||||||||||||||||||||||||||
| Ukupni Rezultat (MIPS) | ||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
Evo nas i na besplatnom alatu za komprimiranje podataka koji zna raditi sa dvije jezgre. Overclockanjem smo dobili oko 25% bolji rezultat - pa nek netko kaže da se ne isplati :)
| WinRAR |
|
|||||||||||||||||||||||||||||
| Brzina kompresije (kb/s) | ||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
Dobri stari WinRAR također koristi obje jezgre. U ovom slučaju ubrzanje clockanjem nije tako jako izraženo kao u prijašnja dva testa no ipak je vidljiv dobitak.
Science Mark 2, Blender
| ScienceMark 2 |
|
|||||||||||||||||||||||||||||||||||||
| MolDyn | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| Primrodia | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| Cryptography | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| STREAM | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| Mem Bench | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| BLAS/FLOPs | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
ScienceMark 2 preferira visoki takt procesora i niske latencije memorije te smo overclockanjem ostvarili lijepu prednost nad defaultnim postavkama.
| Blender |
|
|||||||||||||||||||||||||||||||||||||||||
| Renderiranje (s, manje je bolje) | ||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
Blender je besplatni programčić nizozemskih autora koji koristimo za modeliranje i renderiranje 3D animacija i grafike. On jednostavno obožava visoke frekvencije te je ubrzanje ovdje čak oko 34%.
POV-Ray, Cinebench, Realstorm
| POV-RAY 3,7 |
|
|||||||||||||||||||||||||||||||||||||
| Rezultat (PPS) | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
Persistence of Vision Raytracer je također besplatan i također služi za izradu 3D grafike. Dobitak overclockanjem je preko 30% što je lijepi napredak.
| Cinebench 2003 |
|
|||||||||||||||||||||||||||||||||||||
| CPU Test | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
Cinebench je također besplatan program baziran na Cinema 4D softveru, a kod njega je dobitak također veći od 30%.
| Realstorm |
|
|||||||||||||||||||||||||||||||||||||
| 640x480 (FPS) | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
Zadnji test, onaj grafički također donosi 30% ubrzanje prilikom overclockanja.
Zaključak (conclusion)
Ukratko ploča nam se jako svidjela. Ima nekih manjkavosti, ali nisu prevelike da bi smanjile ukupan dojam. Tu prvenstveno mislimo na probleme coldbootom i warmbootoom, te sitne manjkavosti u layoutu i Crazy Cool ploču koja smeta prilikom montaže nekih hladnjaka. Oprema je solidna, ali naravno da je mogla biti i bolja. Kablova ima dovoljno, a za pohvaliti su i 4 eSATA priključka. Posebno su nam se svidjeli "all-solid capacitor" dizajn, koji ploči osigurava dodatnu stabilnost i produženi vijek trajanja, te pasivno heatpipe hlađenje vitalnih djelova ploče. Overclockerske mogućnosti su vrlo dobre, pregršt opcija nam daje dovoljno prostora za igranje sa postavkama te je ukupnih 400MHz FSB-a dobar rezultat. Preporučljivo bi bilo imati procesor sa višim množiteljom, a još bolje sa potpuno otključanim. Vjerujemo kako bi X6800 natjerali na vrtoglave brzine, no ne vjerujemo kako će netko koristiti kombinaciju ove ipak mainstream ploče i njega za svakodnevnu upotrebu te su E modeli Conroea puno logičniji izbor. Ako pogledamo rezultate overclockanja iz pojedinih testova, te ih usporedimo sa onima iz testa QX6700 procesora vidimo kako se overclockani E6300 opasno približava zvijerki kao što je X6800 procesor pa investicija u ovakvu ploču i najjeftiniji Core 2 Duo procesor postaje definitivni Best Buy (pod uvjetom da overclockate, naravno).
Conclusion
In short, we liked the board very much. There are some flaws, but they aren`t to big to lessen overall impression. We had some coldboot and warmboot start problems, there are small layout deficiencies and Crazy Cool panel that got in the way of some aftermarket coolers. Bundle is pretty solid but it could have been much better. There are enough cables, and we liked 4 eSATA ports on two headers. We particularly liked all-solid capacitor design that ensures extra stability and extended life expectancy, and noiseless Silent Pipe solution for cooling down vital parts of the board. Overclocking capabilities of this motherboard are great, with lots of options to play with that made possible hitting 400 MHz FSB mark. We would recommend using CPU with a higher multiplier, or the one with the unlocked multiplier for even better overall performance. X6800 would be ideal choice, but its price will keep most users from laying their hands on it, so E Conroe models with higher multipliers are more logical solution. If we compare overclocking results from this review and an QX6700 one, we can see that overclocked E6300 is very close to X6800, so investment in a board like this and the cheapest Core 2 Duo becomes definite Best Buy (if you are an overclocker, of course).
