Gigabyte u G1 Gaming seriji ima isti dizajn pakiranja za sve modele, a to uključuje zanimljivu grafiku s prednje strane i objašnjenja pojedinih tehnologija koje krase karticu sa stražnje strane kutije. Kao i kod GTX1060, i ovdje u ponudi ima šest modela – Windforce, Founders Edition, Mini ITX OC, Windforce OC, Xtreme Gaming i G1 Gaming.

gigabyte_gtx1070_g1_3 gigabyte_gtx1070_g1_4

U kutiji je grafička kartica dodatno zaštićena debelom stiro-pjenom, te je smještena u anti-statičku vrećicu. Pokriva ju zasebna kutija koja sadrži vrlo siromašan bundle – tek Quick Guide i medij s upravljačkim programima i aplikacijama.

gigabyte_gtx1070_g1_5

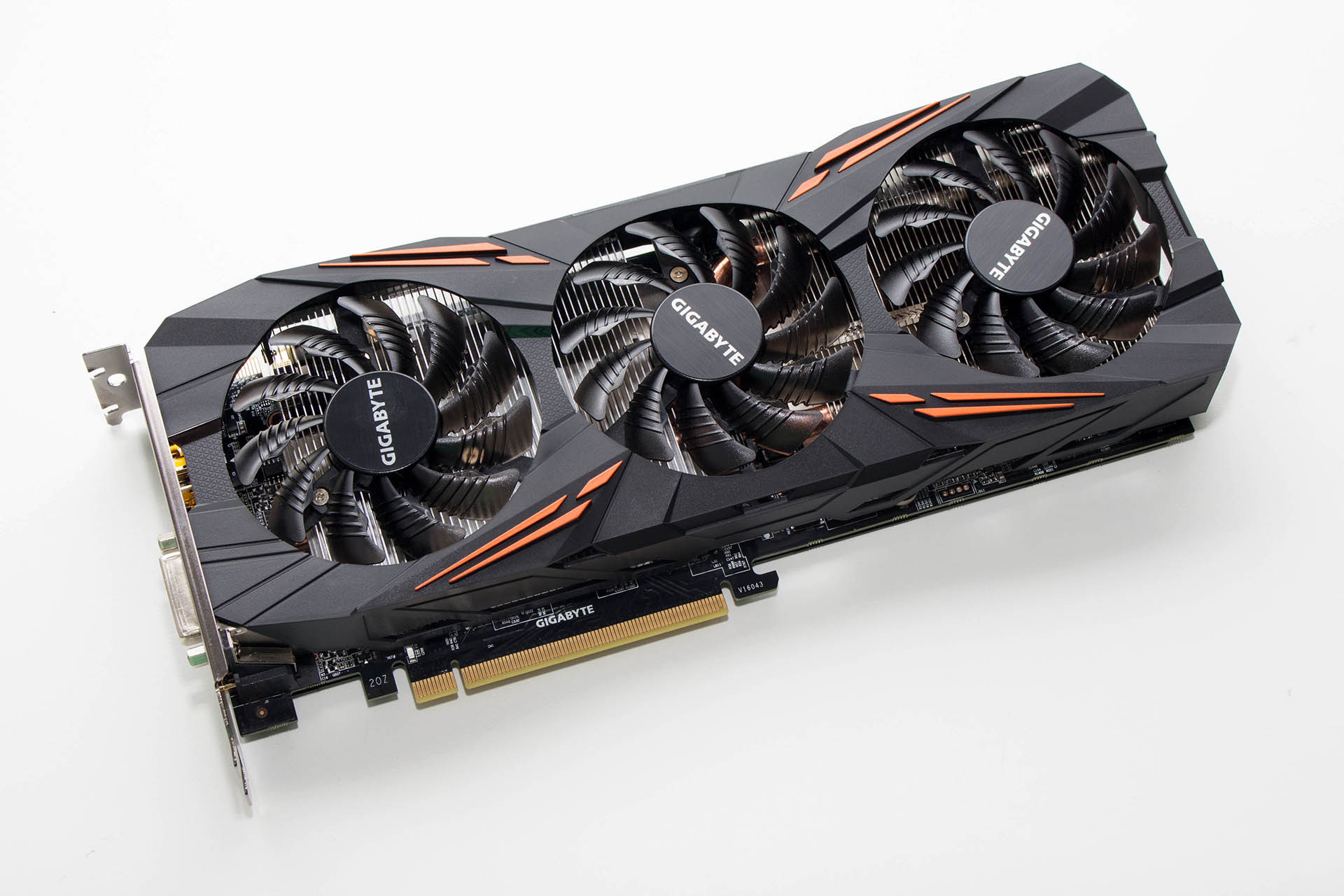

Glavna karakteristika kartice je njen redizajnirani poklopac na WindForce 3X hladnjaku, koji je plastičan te ima narančaste detalje. Kartica je duga 280, visoka 114 i debela 41 mm. Masivnost joj daje spomenuti hladnjak koji se sastoji od dva velika aluminijska bloka s tankim listovima, kroz koje prolaze 8 mm debele toplovodne cijevi, koje pak imaju direktan kontakt s površinom grafičkog procesora. Tri velika ventilatora uvlače hladan zrak i tjeraju ga kroz hladnjak, da bi topal izašao s gornje i donje strane. Ventilatori imaju poseban dizajn lopatica za efikasnije kanaliziranje zraka, a način rada im je hibridni. To znači kako se do oko 55°C uopće ne vrte, a kada se temperatura spusti ispod 43°C ponovno prestaju s radom.

gigabyte_gtx1070_g1_6

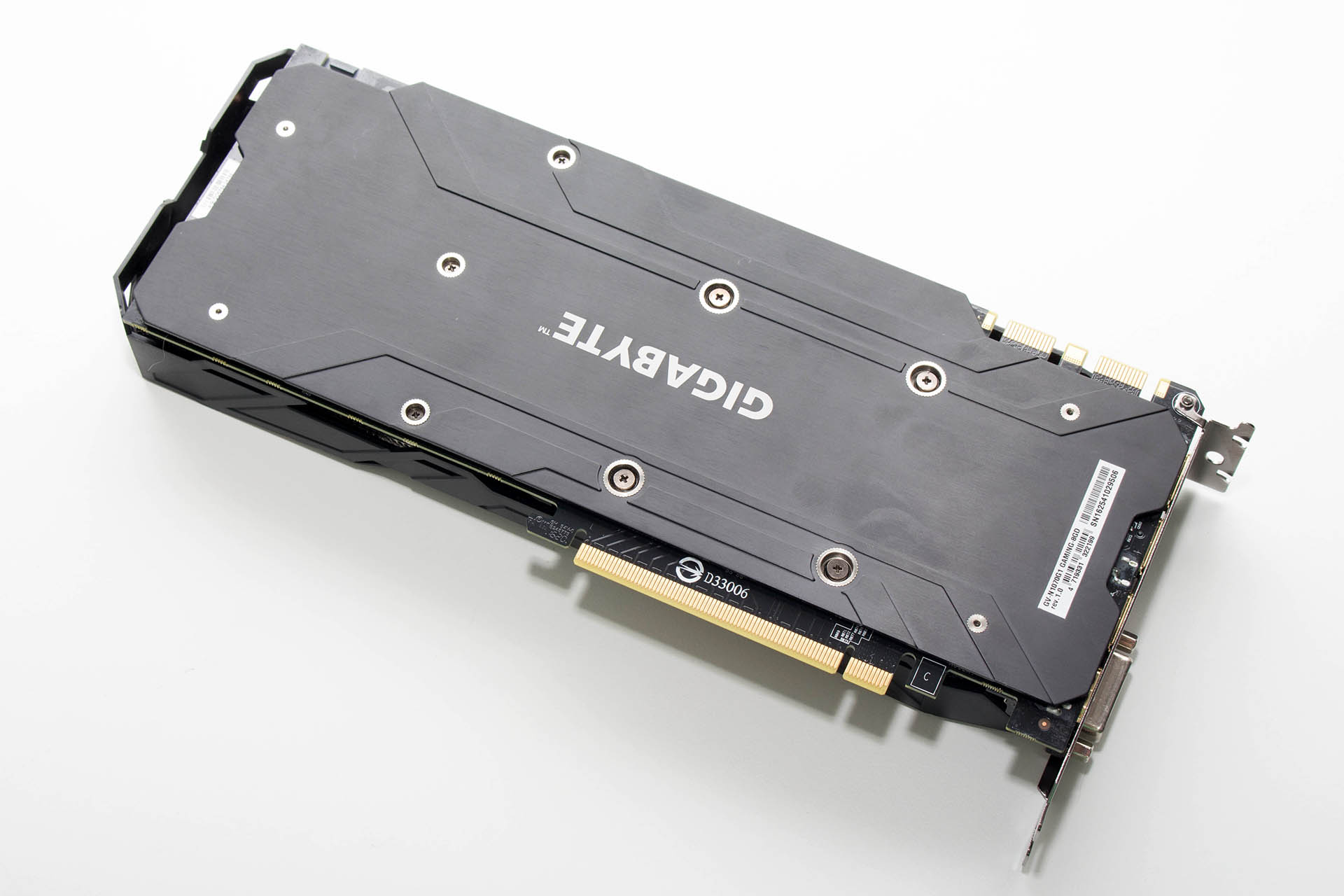

Na stražnjoj se strani nalazi debela aluminijska ploča koja služi kao veliki pasivni hladnjak, ali i učvršćuje kompletnu konstrukciju. Na PCB-u se nalazi dobro poznati GP104 grafički procesor koji je napravljen u 16 nm proizvodnom procesu, te ima 7.2 milijarde tranzistora na površini od 314 mm kvadratnih. Procesor ima 1920 shadera, 120 teksturnih jedinica i 64 render jedinica, a radi u dva režima rada, tj. u OC i Gaming modu. Gaming mod je defaultni, dok se OC mora aktivirati uz pomoć softvera. U prvom radi na 1595/1785 MHz, a u drugom na 1620/1822 MHz. Ipak, provjerom GPUZ loga, utvrdili smo kako najčesce boosta na 1923 MHz, a ponekad i malo više.

Memorije ima 8 GB (8192 MB), GDDR5 je tipa, a radi na 2002 MHz (8 Gbps efektivno). Komunikacija se odvija putem 256-bitne sabirnice, a maksimalni teoretski bandwidth je 293.1 GB/s.

gigabyte_gtx1070_g1_7

Kartica ima jedan DL DVI-D izlaz, jedan HDMI 2.0b (4096×2160 @60 Hz), i tri Display Porta 1.4 (7680×4320 @60 Hz). Za dodatno je napajanje zadužen jedan 8-pinski PCIe Power konektor, pa je maksimalna snaga koju može povući 225 W – Gigabyte preporučuje kvalitetno napajanje od 500 W. Za razliku od GTX1060 gdje SLI nije podržan, ovdje to nije slučaj, a konektori su na uobičajenim pozicijama. Ostatak podržanih tehnologija je isti kao kod svih Pascala i tu se nećemo ponavljati.

gigabyte_gtx1070_g1_8

Još nešto po čemu je ova kartica posebna (kao i ostatak G1 serije) je i RGB LED osvjetljenje na vrhu koje mijenjamo uz pomoć Xtreme Gaming softvera kao što smo to pokazali kod testa GTX1060 G1 kartice. Uz veliki Gigabyteov logo, tu je i manji Fan Stop koji svijetli samo kada su ventilatori ugašeni.
