Gigabyte H81.AMP-UP – pozlatio ju zvuk

Početkom Lipnja smo testirali iznimno moćnu i skupu Sniper.5 ploču koja je također imala AMP-UP tehnologiju, i na čijem uspjehu se zasniva i ovaj model. H81 je ulazni čipset za Haswell procesore što znači kako ima manji broj opcija od jačih čipseta, a posebice Z87, no to također znači i kako je najjeftiniji i najprodavaniji. Zbog toga je različitost i spremnost proizvođača da ponudi nešto novo u tome segmentu od velike važnosti. Učiniti ovakav proizvod zanimljiv kupcu jako je teško, ali Gigabyte se u ovom slučaju svojski potrudio. AMP-UP je znak kako je na ovoj ploči unaprijeđen zvučni podsustav, kako donosi neke novine u ovu klasu i kako kupac sada može uživati u kvalitetnijem zvuku i u ovoj ulaznoj seriji matičnih ploča.

U pakiranju se uz ovakve ploče, ne nalazi naročito bogat bundle, koji se u ovom slučaju sastoji od zaštite stražnjeg I/O panela, korisničkih uputa, medija s upravljačkim programima, dva SATA kabela i jedne Gigabyte naljepnice za kućište

Ploča je ATX standarda no nešto je uža no što je to uobičajeno (30.4cm x 19cm). Razlog ovome je što nema potrebe za širokim PCB-om na ovoj ipak opremom siromašnijoj ploči - u usporedbi sa Z87 modelima. Crni PCB, jednostavnog layouta djeluje kvalitetno kao i sve komponente na njemu. To zapravo ne treba čuditi jer se Gigabyte sa svojim Ultra Durable dizajnom drži određenih standarda u proizvodnji (All Solid kondenzatori, 40A IR3550 IC-i, High ESD zaštita itd.). Rashladni sistem je rudimentaran, zbog slabijeg zagrijavanja komponenata ove ploče, a riječ je o jednom aluminijskom hladnjaku na VRM-u i drugom na H81 PCH-u. Layout ploče je vrlo dobar, ništa ničemu ne smeta i sve je logično posloženo.

Specifikacije Asus Maximus VI Hero Podržani procesori Support for Intel Core i7/Core i5/Core i3/Pentium/Celeron processors in the LGA1150 package L3 cache varies with CPU Čipset Intel H81 Express Chipset Memorija 2 x 1.5V DDR3 DIMM sockets supporting up to 16 GB of system memory Dual channel memory architecture Support for DDR3 1600/1333 MHz memory modules Support for non-ECC memory modules Support for Extreme Memory Profile (XMP) memory modules Utori za proširenja 1 x PCI Express x16 slot, running at x16 3 x PCI Express x1 slots (The PCI Express slots conform to PCI Express 2.0 standard.) 2 x PCI slots Onboard GPU 1 x HDMI port, supporting a maximum resolution of 4096x2160 * Support for HDMI 1.4a version. Maximum shared memory of 1 GB LAN Realtek GbE LAN chip (10/100/1000 Mbit) Audio Realtek ALC898 codec High Definition Audio 2/4/5.1/7.1-channel Support for S/PDIF Out Storage Chipset: 2 x SATA 6Gb/s connectors (SATA3 0/1) 2 x SATA 3Gb/s connectors (SATA2 2/3) USB Chipset: 2 x USB 3.0/2.0 ports (available through the internal USB header) 7 x USB 2.0/1.1 ports (3 ports on the back panel, 4 ports available through the internal USB headers) VIA VL805 chip: 4 x USB 3.0/2.0 ports on the back panel BIOS 2 x 64 Mbit flash Use of licensed AMI EFI BIOS Support for DualBIOS PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a Format ATX Form Factor; 30.4cm x 19cm Interni I/O portovi 1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 2 x SATA 6Gb/s connectors 2 x SATA 3Gb/s connectors 1 x CPU fan header 3 x system fan headers 1 x front panel header 1 x front panel audio header 1 x USB 3.0/2.0 header 2 x USB 2.0/1.1 headers 1 x serial port header 1 x Clear CMOS jumper 2 x gain control switches Jedinstvene značajke Support for Q-Flash Support for Xpress Install Support for APP Center * Available applications in APP Center may differ by motherboard model. Supported functions of each application may also differ depending on motherboard specifications. @BIOS EasyTune EZ Setup USB Blocker Smart Recovery 2 Smart TimeLock Support for ON/OFF Charge



Detaljniji pregled kao i uvijek započinjemo s lijeve strane socketa, gdje se u ovome slučaju nalazi napojna jedinica s Intersilovim kontrolerom u glavnoj tik iznad socketa. Desno od napojne jedinice se smjestio PTN3360DBS HDMI/DVI level shifter tik iza jedinog video izlaza na ploči - HDMI konektora. Iza audio konektora nalazi se i poznati Realtekov 8111F Gigabit LAN kontroler, a malo dalje je svoje mjesto pronašao i VLI-ev VL805 USB3.0 kontroler za četiri USB3.0 porta na stražnjem I/O-u. U okolici socketa se nalaze i dva četiri pinska, te jedan tro pinski konektor za ventilatore. Desno od socketa se nalaze dva DIMM utora s podrškom za maksimalnih 16GB DDR3 memorije brzine do 1600MHz. S donje lijeve strane DIMM utora nalaze se i dva BIOS čipa, a još lijevo je smještena i baterija. Uz sami rub su pak smješteni 24-pinski ATX konektor i interni USB3.0 konektor.

Donji lijevi dio ploče zauzima i najzanimljiviji dio ove ploče - audio podsustav. Čine ga Realtekov ALC898 čip koji se nalazi ispod pozlaćenog oklopa, specijalni audio kondenzatori (Nichicon), izmjenjivo operacijsko pojačalo (AMP-UP) i dva Gain Boost prekidača. Bitan dio zvučnog podsustava je i pozlaćeni USB DAC-UP 2.0 konektor koji osigurava zaseban izvor energije Digital-to-Analog konverteru odnosno pojačalu. Kako bi se dalje unaprijedilo audio iskustvo tu su Gain Boost prekidači kojima biramo između 2.5x i 6x modova pojačanja u ovisnosti o izlaznom uređaju, tj. slušalicama ili zvučnicima. Operacijsko je pojačalo kao i kod Sniper.5 ploče moguće zamijeniti drugim (kupuje se zasebno). I za kraj, sve su audio komponente odijeljene tzv. Noise Guard kanalom koji odjeljuje PCB kako bi se eliminiralo eventualni prijenos šuma. Kao i na jačim pločama, kanal je osvijetljen LE diodama. Sve ovo je rezultiralo uvjerljivo najboljim zvukom koji smo imali prilike čuti na nekoj ploči u ovoj klasi. Isprobali smo dvoje slušalice i naše Cambridge Soundworks zvučnike i bili smo zadovoljni. Tek bolje istrenirano uho, razlikovati će kvalitetu između primjerice Sniper.5 i ove H81 ploče - barem na ovoj opremi koju mi koristimo.

Iza zvučnog podsustava nalazi se jedan PCIe X16 utor, tri PCIe x1 utora, te dva legacy PCI utora, ispred kojih se nalazi i ITE-ov I/O kontroler. Na donjem rubu ploče su se s lijeva na desno smjestili F_AUDIO, SPDIF_O, COM, SYS_FAN2, F_USB2.0, F_USB1.0 i F_PANEL konektori. Iznad F_PANEL konektora je ITE-ov PCIe to PCI bridge čip. Desno od njega se nalaze četiri vertikalno postavljena SATA konektora (dva SATA2 i dva SATA3), a iznad njih je aluminijskim hladnjakom pokriveni H81 PCH.

I/O stražnji panel:

• 1 x PS/2 keyboard/mouse port
• 1 x HDMI port
• 4 x USB 3.0/2.0 ports
• 3 x USB 2.0/1.1 ports
• 1 x RJ-45 port
• 1 x optical S/PDIF Out connector
• 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)


Stražnji I/O panel donosi klasični PS/2 konektor za miša ili tipkovnicu, dva USB2.0 i četiri USB3.0 konektora, samo jedan video izlaz - HDMI, RJ45 konektor i pozlaćene Audio izlaze.

UEFI sučelje BIOS-a je tipično za Gigabyte, a u odnosu na stariju generaciju je unaprijeđeno, premda još uvijek nije na nivou Asusa. Najzanimljiviji je dio vezan uz overclocking. Jasno je kako ova ploča ne može imati OC potencijal ili raspon napona kao jedna Z87, ali sama činjenica da dopušta overclocking otključanih modela procesora je vrlo zanimljiva. Softver koji dolazi uz nove ploče je vrlo dobar, tj. znatno je unaprijeđen u odnosu na starije serije. APP Center sadrži i dalje poznate aplikacije kao što su @BIOS, USB Blocker, EasyTune, EZ Setup i Live Update, ali su one sada vizualno atraktivnije i lakše za korištenje. Krenimo na testove!

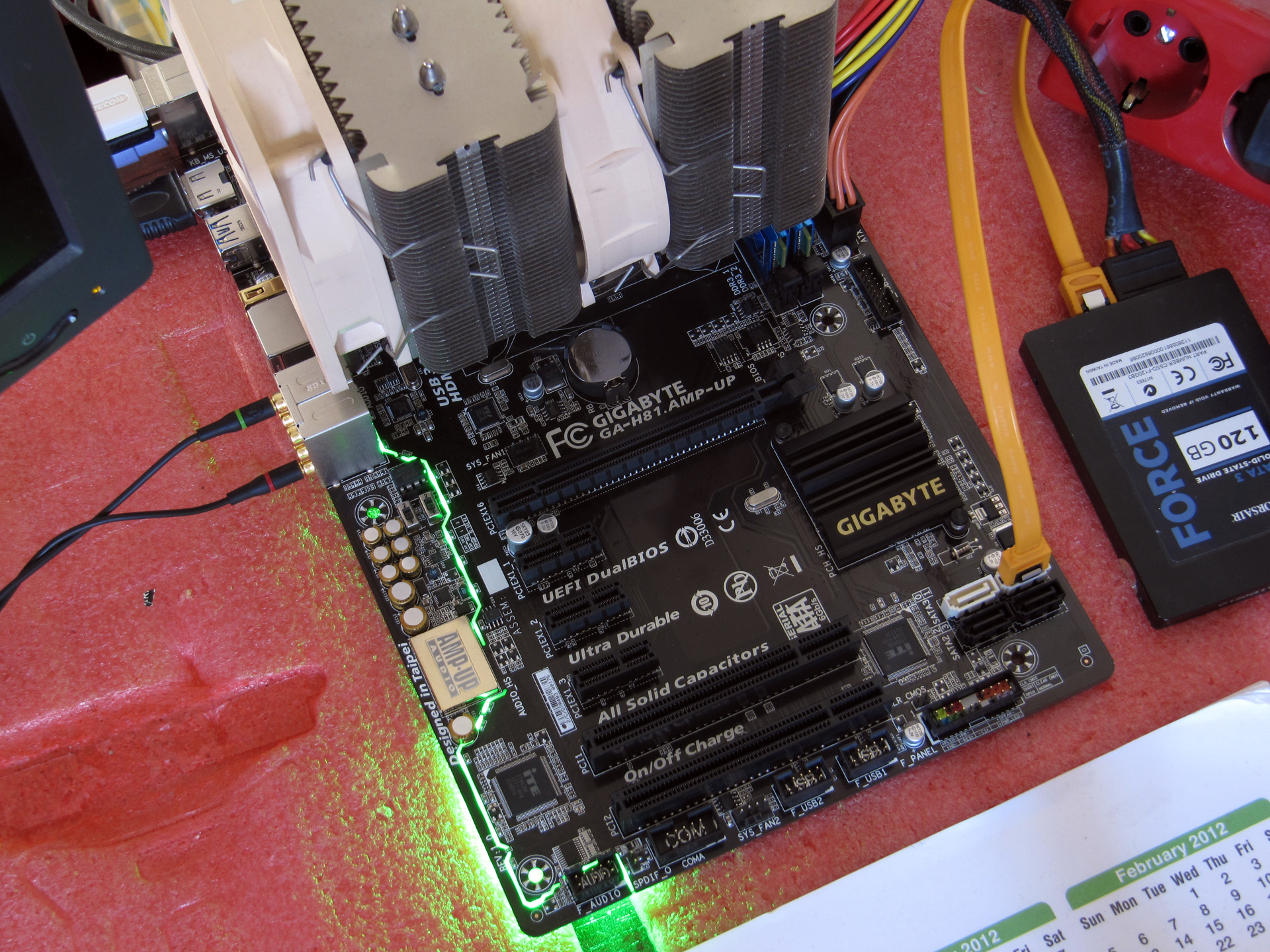

Test sistem

Test sistem :: Hardware Platforme Gigabyte H81.AMP-UP Procesor(i) Intel Core i7-4770K; Memorija G.Skill RipjawsX 2 x 8GB 2400MHz, CL10 Grafičke kartice Intel HD4600; Zvučna kartica On Board Hard disk(ovi) Corsair Force 3 120GB; Napajanje Thermaltake Grand 1050W DVD-RW HP GSA-H60L

Testni sistem :: Software OS Windows 7 Ultimate 64-bit SP1 Chipset datoteke Intel Chipset Driver DirectX verzija 11 AIDA 64 Extreme Edition v.3.00.2500 3DMark Fire Strom PCMark 8 Home 7-Zip v. 4.65 x.264 Benchmark v.4.0



Način testiranja

Ploču smo testirali sa jedinim dostupnim nam Haswellom, a igrom slučaja je to baš najjači 4770K procesor. Jasno je kako će se ova dva komada hardvera vrlo rijetko sretati u stvarnosti, no eto ne možemo reći da nismo probali ploču na najekstremniji mogući način. Način testiranja je kao i uvijek poprilično standardan u kojem mjerimo performanse kombinacije ploča/procesor/memorija, a ubacili smo i test SATA performansi. U tablicama ćete vidjeti i usporedbu potrošnje ploča koje smo do sada testirali sa 4770K procesorom, pri čemu je ova ploča ipak hendikepirana maksimalnom brzinom memorije od 1600MHz. Dva malena hladnjaka se ne zagriju ni nakon dugo vremena pod opterećenjem, a tek smo kod overclockinga primijetili pojačano grijanje VRM hladnjaka što je i logično.

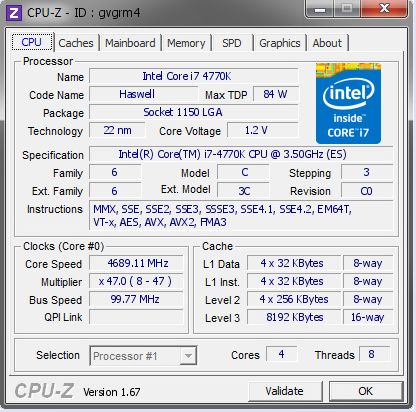

I premda smo procesor na ovoj ploči bez problema i podigli na 4.7GHz, i izvrtjeli sve testove stabilnosti, zaključili smo kako je zbog malo većeg zagrijavanja malenog VRM hladnjaka ipak pametnije proglasiti takst od 4.6GHz apsolutno stabilnim za dugotrajni rad. I pri tome je već potrebno prisilno hladiti VRM hladnjak koji se dosta zagrije. Bilo kako bilo, ova malena i naizgled nemoćna pločica (u odnosu na jednu Sniper.5 ili Maximus VI Formulu), uspjela je potjerati Haswella skoro do maksimuma i to je za svaku pohvalu.

Futuremark
PCMark 7
Asus Maximus VI Extreme 6206    Asus Maximus VI Impact 6129    Asus Sabertooth Z87 6117    Asus Maximus VI Formula 6116    Intel DZ87KLT-75K 6011    Asus Z87I-PRO 5998    Asus Z87-Deluxe 5868    Gigabyte H81.AMP-UP 5799      0 11 00 22 00 33 00 44 00 55 00 66 00
3DMark Fire Strike
Gigabyte H81.AMP-UP 913    Asus Maximus VI Extreme 885    Asus Z87-Deluxe 884    Asus Maximus VI Formula 884    Asus Sabertooth Z87 883    Asus Maximus VI Impact 881    Asus Z87I-PRO 872    Intel DZ87KLT-75K 842      0 2 30 4 60 6 90 92 0



S obzirom da se memorija na ovoj ploči ne može podići iznad 1600MHz, rezultati su očekivano nešto slabiji. Jedino iznenađenje je 3DMark u kojem je ostvaren najbolji rezultat od svih.



7-Zip
Score (MIPS)
Asus Z87-Deluxe 24204    Asus Sabertooth Z87 24192    Asus Maximus VI Impact 24012    Asus Maximus VI Extreme 24001    Asus Maximus VI Formula 23454    Gigabyte H81.AMP-UP 23115    Asus Z87I-PRO 22985    Intel DZ87KLT-75K 22048      0 50 00 10 000 15 000 20 000 250 00



Gigabyteova se ploča ovdje dobro snašla i bolje iskoristila procesor od Z87I-PRO ploče.

x.264 Benchmark
v#4#0 Score (fps)
Asus Sabertooth Z87 190,41    Asus Maximus VI Extreme 190,2    Asus Z87-Deluxe 189,52    Asus Maximus VI Impact 189,5    Asus Maximus VI Formula 189,4    Asus Z87I-PRO 185,23    Gigabyte H81.AMP-UP 182,67    Intel DZ87KLT-75K 175,66      0 5 0 1 00 1 50 20 0



Ovdje je Gigabyteica ispod svih Asusovih ploča, ali iznad Intelove.

AIDA64 - RAM
Read (MB/s)
Asus Maximus VI Impact 35377    Asus Maximus VI Extreme 35266    Asus Maximus VI Formula 35261    Asus Z87I-PRO 24270    Gigabyte H81.AMP-UP 24122      0 10 000 20 000 30 000 400 00
Write (MB/s)
Asus Maximus VI Extreme 37524    Asus Maximus VI Formula 37499    Asus Maximus VI Impact 36654    Asus Z87I-PRO 36163    Gigabyte H81.AMP-UP 24799      0 10 000 20 000 30 000 400 00
Copy (MB/s)
Asus Maximus VI Impact 34598    Asus Maximus VI Extreme 33999    Asus Maximus VI Formula 33968    Asus Z87I-PRO 28957    Gigabyte H81.AMP-UP 24021      0 10 000 20 000 30 000 400 00



Memorijske su performanse uzrok nešto slabijim benchmark rezultatima, a vidimo i koliko je niža propusnost.

ASSSD
Seq# Read
Asus Maximus VI Hero 202,76    Asus Z87I-PRO 201,77    Asus Maximus VI Impact 201,22    Asus Maximus VI Formula 199,52    Asus Maximus VI Extreme 199,34    Asus Gryphon Z87 199,32    Gigabyte H81.AMP-UP 198,84      0 5 5 1 10 1 65 22 0
Seq# Write
Asus Maximus VI Hero 98,55    Asus Z87I-PRO 98,09    Gigabyte H81.AMP-UP 97,34    Asus Maximus VI Impact 97,01    Asus Maximus VI Formula 96,51    Asus Maximus VI Extreme 96,44    Asus Gryphon Z87 92,2      0 5 5 1 10 1 65 22 0



Performanse SATA kontrolera u H81 čipsetu su vrlo slične onome u Z87.

Potrošnja
Idle (W)
Asus Z87I-PRO 38    Asus Maximus VI Impact 39    Gigabyte H81.AMP-UP 39    Asus Sabertooth Z87 40    Asus Z87-Deluxe 41    Asus Maximus VI Formula 41    Asus Maximus VI Extreme 41    Intel DZ87KLT-75K 43      0 3 5 7 0 1 05 14 0
Load (W)
Asus Z87I-PRO 128    Intel DZ87KLT-75K 130    Asus Sabertooth Z87 130    Asus Maximus VI Impact 130    Gigabyte H81.AMP-UP 130    Asus Z87-Deluxe 131    Asus Maximus VI Extreme 132    Asus Maximus VI Formula 132      0 3 5 7 0 1 05 14 0



Potrošnja ništa značajnije ne odstupa od ostatka ploča koje smo testirali.

H81.AMP-UP je vrlo sposobna ploča koja prosječnom korisniku nudi sve što će ikada trebati, a nekim svojim kvalitetama zadovoljava i one probirljivije. U prvom je to redu vrlo kvalitetan zvučni podsistem, koji je izvrstan i koji je u rangu sa puno skupljim modelima. S druge strane tu je dovoljan broj USB3.0 konektora, PCIe x16 slot za one kojima treba diskretna grafika, kvalitetna izvedba, dobre komponente, ali i nešto manji broj SATA III kanala. Ipak, overclocking potencijal je taj na kojem smo ostali zatečeni. Ploča je sasvim stabilno najjačeg Haswella držala na 4.7GHz i to je za svaku pohvalu. Nije da će kupci često uparivati ova dva proizvoda, no lijepo je znati kakve su mogućnosti ploče. Cijenu na domaćem, ali i Europskom tržištu joj nismo pronašli a u Americi se prodaje za oko 90 USD. Odlična je to cijena za ono što nudi i definitivno je best buy. Sigurni smo da bi bila pravi hit da se pojavi i na našem tržištu.
