Konačno dolazimo i do Gigabyteovih Z690 ploča, a prva na redu je Aorus Pro. Aorus serija ploča je kao što znamo namijenjena prvenstveno igračima, no naravno podjednako je dobra i za overclocking, ali i opću upotrebu. Ovaj novi model donosi bogatu opremu, unaprijeđeni dizajn i bolju napojnu jedinicu, uz jasno podršku za nove procesore i DDR5 memoriju.
Ploča nam je pristigla prije izvjesnog vremena, kada smo napravili i unboxing, a evo tek je sada stigla na red za recenziranje nakon "gužvovitog" prosinca. U unboxingu ste mogli vidjeti kako je pakirana i što sve dolazi s njom, a na slici iznad je sve skupa lijepo i izloženo:
korisničke upute za rad
Gigabyte naljepnica za kućište
4x SATA kabela
okretna WiFi antena
2x eksterne temperaturne sonde
mikrofon
G-konektor
4x vijka za M.2 uređaje
Prethodnicu ove ploče, Z590 Aorus Pro AX testirali smo u veljači 2020., dakle ni godinu dana još nije prošlo. Takva je kratka sudbina bila Z590 platforme, a za sve je krivac sam Intel. Sada napokon imamo procesore nove arhitekture i novih mogućnosti koji uključuju i DDR 5 te PCIe 5.0 tehnologije koje AMD još nema. Nova je Z690 izgubila sufiks AX u imenu, no zadržala je neke osnovne dizajnerske smjernice. Na prvi pogled je sve manje više isto zbog slične kombinacije boja, no pomnijim pregledom uočavamo i neke veće razlike.
Kao prvo, M.2 utori su sada drugačije grupirani pa je i raspored PCIe slotova drugačiji, a drugačiji je i dizajn hladnjaka. Drugo, tamo gdje je na staroj bio plastični pokrov stražnjih I/O portova, sada je aluminijski pokrov koji je dio rashladnog sustava napojne jedinice. Hladnjaci su povećani, što je i logično zbog masivnije napojne jedinice i većih potreba za strujom novih procesora.
Na audio jedinici sada više nema plastičnog pokrova. a na stražnjim je I/O portovima sada smanjen broj jackova. Layout ploče je dobar, čak tim promjenama i poboljšan. Svi bitni headeri i konektori su uz rub ploče, prostora oko socketa je dovoljno, a SATA portovi su malo spušteni na bolju poziciju nego su bili na starom modelu. Osnovne dizajnerske smjernice su i dalje slične, kombinacije boja su slične i ono što je najbitnije je da ploča nije napadna već smirena i lijepo će se uklopiti u bilo koje kućište. Dimenzije su joj standardne za ATX ploču 30,5 x 24,4 centimetra.
LGA1700 socket je većih dimenzija od prethodnika, a Gigabyte nije išao Asusovim stopama i rupe oko njega su pogodne samo za montažu hladnjaka namijenjenih upravo tom socketu. Srećom, mnoštvo proizvođača hladnjaka nudi i kitove za nadogradnju pa neće biti potrebna kupovina potpuno novog hladnjaka. No, ako planirate nabaviti najjači procesor, preporuka je ipak moćniji AIO jer je zagrijavanje pod opterećenjem visoko. VRM hladnjaci su povećani i sada imaju rebrastu strukturu kako bi se efikasnije borili s toplinom. Na gornjem rubu ploče su smještena i dva dodatna konektora za napajanje procesora, a Gigabyte se odlučio za 8 + 4 kombinaciju.
Napojna jedinica je 16 + 1 + 2 konfiguracije faza. 16 je 90-amperskih power stageova ili integriranih MOSFET-a za Vcore, jedna je 60-amperska za Vccgt (integrirana grafika), a dvije su 70-amperske DrMos faze za Vccaux (PCIe i memorijski kontroler). Korišten je Full Direct VRM dizajn što znači da VRM kontroler (RAA229131 kao i kod Maximus Z690 HERO ploče) kontrolira svaku fazu zasebno. Iza integriranih MOSFET-a su kvalitetne prigušnice i Tantalum Polymer kondenzatori. Isto tako, s donje strane socketa se nalazi jedan Tantalum Polymer kondenzator koji služi za stabilizaciju napona procesora pri visokim opterećenjima. Tantalum Polymer kondenzatori su niže impedancije pa smanjuju ripple, a i stabilniji su pri visokim temperaturama.
Povrh svega se nalaze i dva aluminijska hladnjaka koji imaju nešto kruću termalnu podlošku koja se teže odljepljuje kao što vidimo sa slike. Svoj posao odrađuju solidno, no Gigabyteov BIOS iz procesora izvlači maksimum, pa i malo više, te je stoga i zagrijavanje izraženije. IC termometrom smo izmjerili na vanjskoj strani manjeg hladnjaka najvišu temperaturu od čak 77,5°C, dok je VRM MOS senzor pokazivao maksimalnu temperaturu od čak 90°C. Ovo je bilo pri iznimno visokom opterećenju i9 12900K procesora Cinebenchovom R23 multi core testom u 30 minutnom loopu.
Memorijski su slotovi pojačani, primaju DDR 5 memoriju takta do 6.200 MHz (OC), i maksimalno do 128 GB (4x 32 GB) u dvokanalnom režimu rada. Oko memorijskih slotova se nalaze čak četiri 4-pinska konektora za ventilatore i AIO pumpe, LED dijagnostika, Power tipka, dva LED headera i USB 3.0 i USB 3.2 Gen 2 headeri (Realtekov kontroler), te još jedna dijagnostika od četiri male LED-ice (VGA, CPU, BOOT i DRAM).
Z690 Aorus Pro - drugi dio
Na donjem lijevom dijelu ploče se nalazi audio jedinca, odvojena jasno od ostatka PCB-a kanalom. Riječ je o Realtekovom ALC4080 CODEC-u, a audio jedinica je orijentirana prema digitalnim signalima jer 7.1 podržava samo preko S/PDIF-a, dok su analogna izlaza samo dva. LAN kontroler je tu također u blizini, a proizvodi ga Intel te podržava 2,5 Gbps. Tri su PCIE x16 slota, no samo onaj prvi koji je i oklopljen podržava PCIE 5.0 standard i punu x16 propusnost, dok su druga dva x4 propusnosti i PCIE 3.0 standarda. Svi uobičajeni headeri i portovi su smješteni na dnu a tu izdvajamo dva headera za LED trake, TPM header, QFLASH_PLUS tipku za nadogradnju BIOS-a, zatim četiri konektora za sistemske ventilatore, BIOS čip (256 Mbitni), ITE-ov I/O kontroler, bateriju i pored nje smještenu Reset tipku (malo čudna pozicija).
Na ploči su četiri PCIE 4.0 M.2 utora (da, gornji nije PCIE 5.0 kao na ASUS pločama). Prvi kontroler CPU, a podržava 22110 uređaje (i sve manje), te radi u PCIE 4.0 x4/x2 modu. Drugi po redu je PCIE 4.0 x4/x2 i SATA za 22110 uređaje, a zadnja dva su PCIE 4.0 x4/x2 za 22110 uređaje. Na svakom M.2 slotu su i donji i gornji hladnjaci s termalnim podloškama. Hladnjaci su im spojeni s hladnjakom na čipsetu koji solidno odrađuje svoj posao i drži čipset na maksimalnih 46°C.
Stražnji je I/O panel kompletno popunjen, a sastoji se od:
1 x USB Type-C port, s USB 3.2 Gen 2x2 podrškom
4 x USB 3.2 Gen 2 Type-A portova (crveni)
4 x USB 3.2 Gen 1 portova
4 x USB 2.0/1.1 portova
2 x SMA konektora za antenu (2T2R)
1 x DisplayPort
1 x RJ-45 port
1 x optical S/PDIF Out konektor
2 x audio jackova
Najzanimljivije tu je jedan Type C Gen 2x2 port, te svakako WiFi 6 modul s podrškom za 802.11ax standard (dual-band, 160 MHz, do 2,4 Gbps) i Bluetooth 5.2. Na ploči se nalazi i šest SATA portova s podrškom za RAID 0/1/5 i 10 polja diskova.
Jedino osvjetljenje na ovoj ploči je Aorus znak na vrhu VRM hladnjaka i to će se mnogima svidjeti. Uz njega, na ploču je moguće spojiti i do četiri LED trake te sve kontrolirati poznatom RGB Fusion aplikacijom.
Gigabyte nije znatnije mijenjao svoju softversku podršku. Sve kreće od APP Center aplikacije kojom pokrećemo @BIOS, EasyTune, Fast Boot, ON/OFF Charge, Smart Backup, System Information Viewer itd. Solidno, no može to i puno puno bolje. Tu se Gigabyte ipak treba više potruditi i ugledati na konkurenciju. Od popratnog softvera tu je Norton IS (3 mjeseca pretplata) i cFosSpeed.
UEFI sučelje je tradicionalno dobro izvedeno i tu nije bilo većih promjena u odnosu na prethodne modele ploča. Jasno, neke su stvari nove zahvaljujući novom tipu procesora, ali to je manje više to. Sučelje radi zadovoljavajuće brzo, pregledno je, a nudi i mnoštvo opcija za tweakanje i overclocking. Gigabyte opet nastavlja svojom dobro utabanom stazom maksimiziranja performansi procesora, pa ponekad i pretjeraju i izvuku i preko maksimuma, no srećom sve se to može ipak regulirati i ograničiti potrošnja unutar sučelja. Bolje se žrtvovati malo performansi za hladniji i tiši rad, s nižom potrošnjom.

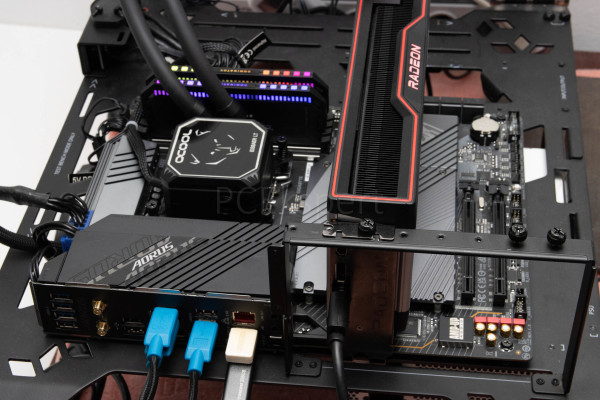

Za test ove ploče smo kao i do sada koristili najači Alder Lake procesor - i9-12900K. Uz njega smo koristili i novo pristiglu Corsair Dominator Platinum RGB CMT32GX5M2B5200C38-PK1 memoriju čiju ste recenziju mogli čitati nedavno. Procesor smo hladili novim Alphacoolovim Eisbaer Aurora LT 360 hladnjakom čiju će te recenziju moći čitati uskoro, a za grafiku smo koristili moćni Radeon RX 6900 XT.
Testovi su kao i do sada uobičajena mješavina između sintetike, CPU benchmarka i audio jedinice, Operativni sistem je bio Windows 11, a sve smo testtove ponovili i na Windowsima 10 - razlike su bile minimalne. Za razliku od Asusovog Armoury Cratea koji nam je rušio Win 11, Gigabyteove aplikacije su radile sasvim solidno.
Overclocking
Overclockirali smo uz pomoć EasyTune aplikacije, gdje smo podesili množitelje kao i kod Asusovih ploča ranije, te smo dobili povećanje u performansama uz zadržavanje solidne stabilnosti. Ploča lako održava takt od 5.0 GHz na svim P jezgrama i 4.0 na E jezgrama uz naravno povećano zagrijavanje.
Rezultati testiranja
UL testovi
[ichart headers="ID, Score" title="PCMark 10" htitle="score" labels="Gigabyte Z690 Aorus Pro,Asus TUF Z690-Plus WiFi D4,Asus Maximus Z690 Extreme,Asus Maximus Z690 Hero,Asus ROG Strix Z690-I Gaming WiFi,Asus Prime Z690-A,Asus ROG Strix Z690-E Gaming WiFi" values="9701,8921,8847,8836,8801,8761,8677" colors="red,blue,blue,blue,blue,blue,blue" height="600"]
[ichart headers="ID, Score" title="3DMark TimeSpy" htitle="score" labels="Asus ROG Strix Z690-I Gaming WiFi,Prime Z690-A,Asus Maximus Z690 Hero,Asus Maximus Z690 Extreme,Asus ROG Strix Z690-E Gaming WiFi,Asus TUF Z690-Plus WiFi D4,Gigabyte Z690 Aorus Pro" values="19978,19919,19806,19782,19708,19602,19579" colors="blue,blue,blue,blue,blue,blue,orange" height="600"]
[ichart headers="ID, Score" title="3DMark CPU profile" htitle="score (max threads)" labels="Asus Maximus Z690 Extreme,Asus Maximus Z690 Hero,Asus Prime Z690-A,Gigabyte Z690 Aorus Pro,Asus ROG Strix Z690-E Gaming WiFi,Asus TUF Z690-Plus WiFi D4" values="12024,12010,11985,11968,11964,11934,11565" colors="blue,blue,blue,red,blue,blue,blue" height="600"]
Velika razlika u performansama ide na činjenicu da Gigabyte nema PCIE 5.0 nego PCIE 4.0 M.2 slot pa tako taj prvi slot ne dijeli resurse s grafikom. U TimeSpy testu je ipak ploča nešto podbacila pa je rezultat najslabiji. CPU test je odradila solidno.
CPU testovi
Blender
[ichart headers="ID, Time (s)" title="Blender BMW Benchmark (sekunde, manje je bolje)" labels="Gigabyte Z690 Aorus Pro,Asus Maximus Z690 Extreme,Asus ROG Strix Z690-I Gaming WiFi,Asus Maximus Z690 Hero,Asus ROG Strix Z690-E Gaming WiFi,Asus Prime Z690-A,Asus TUF Z690-Plus WiFi D4" values="88.19,88.26,88.29,88.72,88.81,89.48,91.91" colors="red,blue,blue,blue,blue,blue,blue" height="600"]
Cinebench 20
[ichart headers="ID, CPU (pts)" title="Cinebench 20 nT" labels="Gigabyte Z690 Aorus Pro,Asus Maximus Z690 Extreme,Asus ROG Strix Z690-I Gaming WiFi,Asus Maximus Z690 Hero,Asus Asus Prime Z690-A,Asus ROG Strix Z690-E Gaming WiFi,Asus TUF Z690-Plus WiFi D4" values="10604,10498,10478,10409,10369,10124,10036" colors="red,blue,blue,blue,blue,blue,blue" height="600"]
[ichart headers="ID, CPU (pts)" title="Cinebench 20 1T" labels="Gigabyte Z690 Aorus Pro,Asus Maximus Z690 Extreme,Asus ROG Strix Z690-E Gaming WiFi,Asus ROG Strix Z690-I Gaming WiFi,Asus Prime Z690-A,Asus TUF Z690-Plus WiFi D4,Asus Maximus Z690 Hero" values="777,772,768,756,751,746,744" colors="red,blue,blue,blue,blue,blue,blue" height="600"]
Cinebench R23
[ichart headers="ID, CPU (pts)" title="Cinebench 23 nT" labels="Gigabyte Z690 Aorus Pro,Asus ROG Strix Z690-I Gaming WiFi,Asus Maximus Z690 Extreme,Asus ROG Strix Z690-E Gaming WiFi,Asus Prime Z690-A,Asus Maximus Z690 Hero,Asus TUF Z690-Plus WiFi D4" values="27572,27565,27560,27536,27315,27259,26343" colors="red,blue,blue,blue,blue,blue,blue" height="600"]
[ichart headers="ID, CPU (pts)" title="Cinebench 23 1T" labels="Gigabyte Z690 Aorus Pro,Asus Maximus Z690 Extreme,Asus ROG Strix Z690-I Gaming WiFi,Asus ROG Strix Z690-E Gaming WiFi,Asus Maximus Z690 Hero,Asus TUF Z690-Plus WiFi D4,Asus Prime Z690-A" values="2040,2021,1999,1998,1988,1963,1961" colors="red,blue,blue,blue,blue,blue" height="600"]
Ovdje se su svim testovima lijepo vidi koliko Gigabyteica izvlači više performanse od Asusovih ploča, a sve zbog toga jer procesor tjera i preko 230 W koliko mu je TDP u maksimalnom Turbu. Zbog toga je i potrošnja i zagrijavanje dosta više nego kod Asusovih ploča.
Memorijske performanse
[ichart headers="ID, MB/s" title="AIDA64 RAM Read" htitle="Read (MB/s)" labels="Asus Prime Z690-A,Gigabyte Z690 Aorus Pro,Asus Maximus Z690 Hero,Asus TUF Z690-Plus WiFi D4" values="82311,81758,74610,63784" colors="blue,red,blue,blue" height="400" min="0"]
[ichart headers="ID, MB/s" title="AIDA64 RAM Write" htitle="Write (MB/s)" labels="Asus Prime Z690-A,Gigabyte Z690 Aorus Pro,Asus Maximus Z690 Hero,Asus TUF Z690-Plus WiFi D4" values="74363,73843,73159,59079" colors="blue,red,blue,blue" height="400" min="0"]
[ichart headers="ID, MB/s" title="AIDA64 RAM Copy" htitle="Copy (MB/s)" labels="Asus Prime Z690-A,Gigabyte Z690 Aorus Pro,Asus Maximus Z690 Hero,Asus TUF Z690-Plus WiFi D4" values="75205,73679,67686,60202" colors="blue,red,blue,blue" height="400" min="0"]
[ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="Gigabyte Z690 Aorus Pro,Asus TUF Z690-Plus WiFi D4,Asus Maximus Z690 Hero,Asus Prime Z690-A" values="72.9,76.2,83.6,84.1" colors="red,blue,blue,blue" height="400" min="0"]
Kombinacija visoke propusnosti i niske latencije daje ovoj ploči prednost.
Audio performanse
Realtekova najnovija ALC4080 audio jedinica bi trebala pokazati vrlo uzorne rezultate, no to se iz nekog razloga ipak nije dogodilo. Još uvijek nam nije jasno je li greška u RMAA softveru ili ne, pa ćemo ovo s rezultatima nadopuniti kasnije.
Zaključak
Gigabyte je cjenovno vrlo agresivno pozicionirao ovu ploču. Cijena u Njemačkoj joj kreće na oko 300 €, a u Hrvatskoj od 2.900 kuna na više. Za taj iznos kupac će dobiti odlično opremljenu ploču visokih performansi i dobro složene napojne jedinice. Kada smo kod toga, voljeli bi jedino da su hladnjaci spojeni toplovodnom cijevi pa da su temperature još nešto niže no što je tu je. Gigabyte gura procesor i preko maksimuma pa je zato i zagrijavanje takvo. Solidna oprema uključuje WiFi 6 (bez E nažalost), Type C Gen 2x2 port, 2,5 Gbps LAN, četiri M.2 porta, 13 USB portova itd. Ploča dobro izgleda, nije napadna i odlično će se uklopiti u svako kućište. Naravno, Gigabyteova je kvaliteta izrade već odavno poznata pa tu nema iznenađenja, sve je napravljeno kako treba. UEFI sučelje je vrlo dobro, a jedino bi voljeli malo bolju softversku podršku. Sve ostalo je na visokom nivou i ploča zaslužuje našu preporuku.
