MSI B450 Gaming Plus recenzija

Objavljeno prije 14 dana - Krešimir Matanović

MSI B450 Gaming Plus - prvi dio

msi_b450_gaming_plus_1 msi_b450_gaming_plus_2

Do sada smo testirali samo Asusove B450 ploče, pa je red da vidimo i što MSI nudi u tom segmentu. Za početak smo testirali B450 Gaming Plus ploču koja je ATX formata i sjeda u sredinu tržišnog segmenta. Za prihvatljiv iznos nudi dobar izgled, solidnu količinu opreme i dobre mogućnosti. U ovo zadnje možemo slobodno ubrojiti i overclocking potencijal koji smo isprobali uz pomoć Ryzena 7 2700X. Ploča je vrlo slična X470 Gaming Plus, koju smo nedavno imali prilike testirati, no B450 ima nešto manje opreme i slabiju napojnu jedinicu.

msi_b450_gaming_plus_3 msi_b450_gaming_plus_4

Ploča dolazi u standardnoj kartonskoj kutiji sa svim bitnim informacijama i fotografijama proizvoda s vanjske strane. Unutra je ploča zaštićena u antistatičkoj vrećici i dodatnom kartonskom ležištu. Ispod nje je bundle koji se sastoji od medija s upravljačkim programima, zaštitom za stražnje I/O portove, naljepnicom, uputama za brzo puštanje u rad, debljim korisničkim uputama i zahvalnicom za kupovinu proizvoda. Ništa spektakularno dakle, i točno ono što bi očekivali od ploče u ovom cjenovnom rangu.

msi_b450_gaming_plus_5

Ploča je ATX formata, mat crnog PCB-a i crveno-crne kombinacije elemenata. PCB nije dosadno crn nego je prošaran, a djelomično i osvijetljen, kao što ćemo kasnije vidjeti. Ploča nije nakrcana opremom, pa je layout čist i bez većih nelogičnosti. Svi su konektori i headeri uz rub ploče, a u oči "bodu" jedino dva vertikalna SATA konektora. Ukupni izgled ploče je vrlo dobar.

msi_b450_gaming_plus_6

Hladnjaka na ploči ima tri. Dva su masivnija na napojnoj jedinici i jedan na čipsetu. Hladnjaci na MOSFET-ima dobro obavljaju svoj posao čak i kada je najjači Ryzen 7 2700X pod punim opterećenjem. Iz HWInfo aplikacije smo tako očitali temperaturu od 67°C sa senzora u blizini MOSFET-a pod opterećenjem na tvorničkoj brzini, te 75°C pod opterećenjem prilikom overclockinga. Treba napomenuti kako je pri tome hladnjak Noctue D15 puhao direktno preko lijevog hladnjaka. Hladnjak na čipsetu je nižeg profila i on se dosta zagrije u radu.
Specifikacije MSI B450 Gaming Plus
Podržani procesori Supports AMD® Ryzen™ 1st and 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics Processors for Socket AM4
Čipset AMD B450
Memorija
  • 4 x DDR4 memory slots, support up to 64GB
    • Supports 1866/ 2133/ 2400/ 2667Mhz (by JEDEC)
    • 2667/ 2800/ 2933/ 3000/ 3066/ 3200/ 3466 MHz (by A-XMP OC MODE)
  • Dual channel memory architecture
  • Supports non-ECC UDIMM memory
  • Supports ECC UDIMM memory (non-ECC mode)
Utori za proširenja
  • 1 x PCIe 3.0 x16 slot (PCI_E1)
    • Supports x16 speed with AMD® Ryzen™ 1st and 2nd Generation processors
    • Supports x8 speed with AMD® Ryzen™ with Radeon Vega Graphics processors
  • 1 x PCIe 2.0 x16 slot (PCI_E4, supports x4 mode)1
  • 4 x PCIe 2.0 x1 slots1
  1. PCI_E4 will run x1 speed when installing devices in PCI_E2/ PCI_E3/ PCI_E5 slot.
Multi-VGA podrška Supports 2-Way AMD CrossFire Technology
LAN 1 x Realtek 8111H Gigabit LAN controller
Audio
 Realtek ALC892 Codec
  • 7.1-Channel High Definition Audio
Storage

AMD CPU

  • 2 x SATA 6Gb/s ports
  • 1 x M.2 ports (Key M)
    • Supports PCIe 3.0 x4 and SATA 6Gb/s 2242/ 2260 /2280/ 22110 storage devices

AMD B450 Chipset

  • 4 x SATA 6Gb/s ports
    • SATA5 and SATA6 ports will be unavailable when installing a M.2 device in M.2 slot.
    • SATA5 and SATA6 ports will be unavailable when installing a M.2 device in M.2 slot.
Supports RAID 0, RAID 1 and RAID 10 for SATA storage devices
USB

AMD B450 Chipset

  • 2 x USB 3.1 Gen2 (SuperSpeed USB 10Gbps) Type-A ports on the back panel
  • 2 x USB 3.1 Gen1 (SuperSpeed USB) ports available through the internal USB 3.1 Gen1 connector
  • 6 x USB 2.0 (High-speed USB) ports (2 Type-A ports on the back panel, 4 ports available through the internal USB 2.0 connectors)

AMD CPU

  • 2 x USB 3.1 Gen1 (SuperSpeed USB) Type-A ports on the back panel
BIOS
Format
  • 12 in. x 9.6 in. (30.5 cm x 24.4 cm)
  • ATX Form Factor
Interni I/O portovi
  • 1 x 24-pin ATX main power connector
  • 1 x 8-pin ATX 12V power connector
  • 6 x SATA 6Gb/s connectors
  • 2 x USB 2.0 connectors (support additional 4 USB 2.0 ports)
  • 1 x USB 3.1 Gen1 connectors (support additional 2 USB 3.1 Gen1 ports)
  • 1 x 4-pin CPU fan connector
  • 1 x 4-pin water-pump-fan connector
  • 4 x 4-pin system fan connectors
  • 1 x TPM module connector
  • 1 x Front panel audio connector
  • 2 x System panel connectors
  • 1 x Serial port connector
  • 1 x Parallel port connector
  • 1 x Chassis Intrusion connector
  • 1 x Clear CMOS jumper
  • 2 x 5050 RGB LED strip 12V connectors

MSI B450 Gaming Plus - drugi dio

msi_b450_gaming_plus_7

VRM jedinica na ovoj ploči je 4 + 2 fazna s Richtekovim dvokanalnim RT8894A PWM kontrolerom (AMD SVI2). Ovakva je konfiguracija sasvim dovoljna za sve AM4 procesore, a kao što ćemo kasnije vidjeti stabilna je i prilikom overclockinga. Skuplje ploče imaju nešto više faza i moćnije kontrolere, no za B450 ploču je ovo sasvim prihvatljivo. Oko socketa ima dovoljno mjesta za svakakve tipove hladnjaka, a RAM moduli i VRM hladnjak bi mogli smetati jedino velikim vanjskim ventilatorima na hladnjacima kao što je Noctua D15 s kojom smo testirali.

msi_b450_gaming_plus_8

DIMM utora su četiri, podržano je maksimalno 64 GB DDR4 memorije koja u A-XMP OC modu može biti brzine do 3.466 MHz. Mi smo testirali s modulima brzine 3.400 MHz i nikakvih problema nije bilo. Desno od utora se nalaze tri 4-pinska konektora za ventilatore i AIO vodenu pumpu, a tu je još jedino 24-pinski konektor za napajanje. Osim ova tri, ploča ima još tri konektora za ventilatore

msi_b450_gaming_plus_9

Audio jedinica na ovoj ploči je nešto starija Realtekova ALC892 koja je adekvatna za 7.1 HD Audio konfiguraciju no ne treba očekivati čuda u performansama. Audio komponente su na odvojenom dijelu PCB-a, a kao softverska podrška dolazi Nahimic 3. Gigabitni LAN kontroler je također Realtekov poznati 8111H. Dva su PCIe x16 porta, no samo je gornji propusnosti x16 dok je donji x4. Gornji je uz to oklopljen, a i donji ima dva metalna pojačanja. Nije to bez vraga, jer ploča podržava CrossFire pa je moguće da će i taj slot biti opterećen grafičkom karticom. Ispod svakoga od njih su po dva PCIe x1 konektora, što je malo nespretno jer će oni tik do većih slotova biti blokirani grafičkim karticama s dual slot hladnjacima. Razlog takvog rasporeda je i smještaj M.2 socketa iznad prvog PCIe x16 slota. M.2 podržava uređaje dužine do 110 milimetara u PCIe 3.0 x4 ili SATA načinu rada. Ako koristimo M.2 tada će nam SATA 5 i 6 portovi biti deaktivirani - prva dva horizontalne orijentacije.

msi_b450_gaming_plus_10

Na dnu su ploče uobičajeni headeri  - JAUD1, JLPT1, JCOM1, JRGB2, JTPM1, dva USB 2.0, jedan USB 3.0 i JFP1 + JFP2 tj. front panel. I/O kontroler je Nuvotonov  i nalazi se ispred PCIe utora, a odmah iza njih je i osvijetljeni dio PCB-a tj. Gaming Plus naziv.  Tu je svoje mjesto našla i baterija, a iznad nje je hladnjak i B450 čip. SATA portova su šest - četiri horizontalna i dva vertikalna. Portovi 5 i 6 su kontrolirani od strane CPU-a i dijele resurse s M.2 socketom, a portovi 1, 2, 3 i 4 su kontrolirani od strane čipseta.

msi_b450_gaming_plus_11 msi_b450_gaming_plus_12

Stražnji se I/O panel sastoji od:
  • PS/2 Combo porta
  • dva USB 3.1 Gen 1 porta (crveni iznad HDMI-a)
  • LAN porta
  • HD Audio konektora
  • BIOS Flashback tipke
  • dva USB 2.0 porta (crni)
  • DVI-D konektora
  • HDMI porta
  • dva USB 3.1 Gen 2 porta (ispod LAN porta)

msi_b450_gaming_plus_13

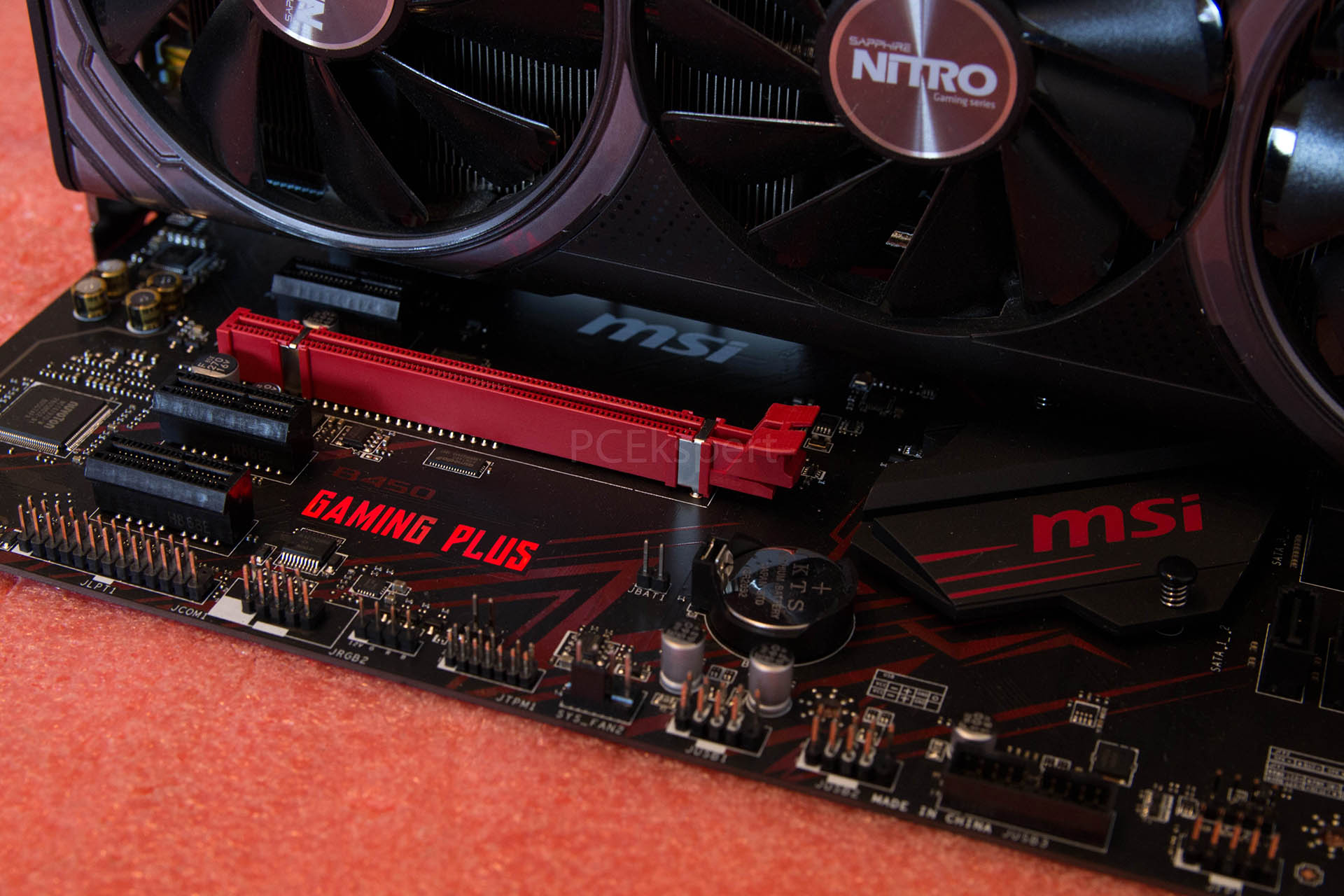

Ploča ima i spomenuto osvjetljenje Gaming Plus naslova u crvenoj boji, a putem headera podržava i RGB LED trake za "dekoraciju" kućišta. Ipak, moramo priznati kako ovaj decentni Gaming Plus baš pristaje na ploči i dobro će se uklopiti uz prozirnu bočnu stranicu kakvog kućišta.

msi_b450_gaming_plus_16 msi_b450_gaming_plus_17

msi_b450_gaming_plus_18 msi_b450_gaming_plus_19

UEFI sučelje je Click BIOS 5, tj. Gamer`s BIOS dizajna. Pomalo se privikavamo na ovo sučelje, no konkurencija to i dalje radni malo bolje. Ipak, sučelje je bogato opcijama i za tweaking i za overclocking. Sa softverske strane tu nalazimo sve uobičajene MSI-eve aplikacije kao što su XBoost, Command Center, Live Update, RAMDisk te spomenuti Nahimic 3.

Test sistem, način testiranja i overclocking

Test sistem
Test sistem :: Hardware
Matična ploča MSI B450 Gaming Plus; BIOS: 7B86v10 & 7B86v11
Procesor AMD Ryzen 2700X
Memorija G.Skill Sniper X 3.400 MHz
Grafičke kartice Sapphire Nitro+ Vega 56
Zvučna kartica On board
Napajanje Superflower Leadex Platinum 1200W
SSD Toshiba Trion 150 240 GB
Monitor Dell UltraSharp U2713HM

Testni sistem :: Software
OS Windows 10
DirectX verzija 12
AIDA64 Engeneer 5.90.4200
PCMark 8, Conventional & 10
3DMark TimeSpy
Cinebench v.15
7Zip v.18.05
wPrime 2.0 1024M

Način testiranja

msi_b450_gaming_plus_14

Testovi i usporedbe će biti s do sada testiranom B450 pločama, a koje su u automatskom modu odmah podigle memoriju na pravilne latencije i brzinu od 3.400 MHz. Prilikom testiranja smo koristili klasičan set benchmarka, za općenite performanse Futuremark, za procesorske 7-Zip i Cinebench. Memorijsku smo propusnost mjerili s AIDA 64 softverom. Ploču smo testirali sa Sapphireovom Nitro+ Vegom 56, a UL benchmarci će biti na stock i overclock postavkama. Druge ploče ćemo dodavati kako ih budemo testirali. Overclocking

msi_b450_gaming_plus_20

Testirali smo s Ryzenom 7 2700X pa smo njega odlučili i overclockirati. I premda se vjerojatno nitko neće odlučiti za ovakvu kombinaciju, nego će na ovu ploču vjerojatnije staviti Ryzena 3 ili 5, ovo je pravi test za napojnu jedinicu i garancija kako će i slabiji procesori bez problema na ovoj ploči postići i održavati svoj stabilni maksimum. Za ovaj procesor smo izvukli stabilnih 4.2 GHz pri 1.385 V s LLC postavkom na 6 pri čemu je pad napona pod opterećenjem bio minimalan na oko 1.375 V.

msi_b450_gaming_plus_21 msi_b450_gaming_plus_22

Zagrijavanje na VR MOS senzoru je s početnih 67°C na stock naponu (potrošnja 192 W), naraslo na 75°C (potrošnja 227 W). U oba je slučaja srednji ventilator na D15 hladio i VRM.

Rezultati testova

UL (ex. Futuremark) testovi [ichart headers="ID,Score" title="PCMark 10" htitle="Score"  labels="MSI B450 Gaming Plus @ OC,MSI B450 Gaming Plus" values="6409,6269" colors="red,blue" height="300" min="0"] PCMark kao što znamo mjeri općenite performanse sistema. Porast performansi overclockingom je sasvim solidan i zapravo dosta veći nego kod X470 ploča jer su stock rezultati u pravilu kod B450 nešto niži. [ichart headers="ID, Score" title="3DMark Time Spy" htitle="MIPS" labels="MSI B450 Gaming Plus @ OC,MSI B450 Gaming Plus" values="6891,6722" colors="yellow,blue" height="300"] [ichart headers="ID, Score" title="3DMark Fire Strike" htitle="MIPS" labels="MSI B450 Gaming Plus @ OC,MSI B450 Gaming Plus" values="17571,16853" colors="orange,blue" height="300"] 3DMark mjeri performanse grafike i ovdje je vidljivo kako je grafika poput Vege 56 malo sputana na B450 platformi, i kako performanse znatno narastu čim fiksiramo takt procesora na 4.2 GHz. CPU testovi [ichart headers="ID,Score" title="7-ZIP" htitle="Score (MIPS)"  labels="ASUS TUF B450M-PLUS Gaming,MSI B450 Gaming Plus,ASUS ROG STRIX B450-F Gaming" values="47698,47168,47017" colors="blue,red,blue" height="300" min="0"] [ichart headers="ID,Score" title="Cinebench 15" htitle="Score (cb)"  labels="ASUS TUF B450M-PLUS Gaming,MSI B450 Gaming Plus,ASUS ROG STRIX B450-F Gaming" values="1803,1762,1761" colors="blue,orange,blue" height="300" min="0"] [ichart headers="ID,MIPS" title="wPrime 1024M" htitle="seconds (less is better)"  labels="ASUS TUF B450M-PLUS Gaming,MSI B450 Gaming Plus,ASUS ROG STRIX B450-F Gaming" values="95.163,95.558,96.742" colors="blue,red,blue" height="300" min="0"] Performanse su bliže onima koje je postigla Strix ploča nego TUF-ica, barem kada su prva dva benchmarka u pitanju.

Zaključak

msi_b450_gaming_plus_15

B450 Gaming Plus u domaćim trgovinama računalne opreme košta oko 800 kuna. Fer je to cijena za ono što nudi, a to je solidna količina opreme koja će biti sasvim dovoljna prosječnom korisniku, gameru ili entuzijastu čiji je budžet ograničen. Da, s ovom pločom možete biti i entuzijast jer AMD i na slabijim čipsetima i na svim Ryzen procesorima nudi otključane množitelje i overclocking. Ova će ploča to i sasvim dobro podnijeti kao što smo imali prilike vidjeti u slučaju moćnog Ryzena 7 2700X. Gamerski epitet može ponijeti zbog CrossFire podrške, no druga će kartica ipak biti ograničena na x4 propusnost, a samim time osjetiti i lagani pad performansi. Audio jedinica je nešto starija no i dalje sposobna, baš kao i LAN kontroler. Ploča ima samo jedan M.2 socket i nema hladnjak za SSD, no u ovom cjenovnom razredu je to teško i za očekivati. Dovoljna će biti i dva USB 3.1 Gen 2 porta straga, te interni USB 3.0 (3.1 Gen 1) za prednji panel, a i SATA konektora je za prosječnog korisnika dosta. Hladnjaci su na VRM jedinici dobro dimenzionirani, a tek se onaj na čipsetu nešto više zagrijava. Softver je solidan, UEFI sučelje glatko radi i puno je opcija, tako da neku veću zamjerku na B450 Gaming Plus i nemamo. Ako kupujete Ryzena 3/5 i želite overclockirati, ova ploča je svakako za preporučiti.
