MSI MPG Z390 Gaming Pro Carbon recenzija

Datum objave 02.11.2018 - Krešimir Matanović

MPG Z390 Gaming Pro Carbon - prvi dio

msi_mpg_z390_gpc_1 msi_mpg_z390_gpc_2

Još jedna nam se Z390 ploča našla u labu i kao i do sada testirali smo ju s Core procesorom osme generacije. MSI nam je na test poslao Z390 Gaming Pro Carbon ploču iz nove MPG serije, koja dolazi s osvježenim dizajnom i nekim novim mogućnostima u odnosu na Z370 prethodnicu. Novi je dizajn, nove su boje, a novo je i RGB LED osvjetljenje. Nove su I/O mogućnosti pa ova ploča donosi pet USB 3.1 Gen 2 portova propusnosti 10 Gbps. MSI je s lansiranjem Z390 čipseta lansirao i tri nova segmenta svojih matičnih ploča - MEG, MPG i MAG. Prva je namijenjena"ekstremnim" gamerima, i u njoj se nalaze Godlike i ACE modeli. Druga, MPG je za naprednije gamere i streamere, donosi model koji danas testiramo te isti takav s AC oznakom (WiFi), zatim Gaming Edge AC te Gaming Plus. I posljednja MAG serija, okrenuta je mainstream gamerima, a uključuje Tomahawk i Mortar modele. Drugim riječima, postojeća su imenovanja ploča zadržali, i samo ih podijelili po segmentima radi lakšeg snalaženja. No, pitanje je koliko će se korisnici stvarno lakše snalaziti jer su ionako dugački nazivi ploča sada još duži.

msi_mpg_z390_gpc_3

I pakiranje, tj. kutija u kojoj ploča dolazi je malo redizajnirana no i dalje je to onaj prepoznatljivi MSI-ev stil. Uz u kutiji dobro zaštićenu ploču dolazi još i prosječno bogat bundle koji uključuje medij s upravljačkim programima i aplikacijama, 2-way SLI mostić, naljepnice za označavanje kabela, SATA kabele, produžne za LED trake, upute za brzu instalaciju i detaljnije korisničke upute.

msi_mpg_z390_gpc_4

U odnosu na Z370 Gaming Pro Carbon AC koju smo testirali krajem prošle godine izmjene su više kozmetičke naravi. Ponešto su drugačiji hladnjaci, pokrov stražnjih I/O portova koji sada ima integriranu zaštitu, hladnjak za M.2 je novo dizajniran i prebačen na donji M.2 socket, a i šare na mat crnom PCB-u su malo drugačije. Z390 donosi nativnu podršku za USB 3.1 Gen 2 pa je na ploči i pokoji takav utor dodan, kao i SATA portovi. I to je manje više to. Već znamo kako Z390 ne donosi nikakve radikalne promjene, baš kao i nova deveta Core generacija. Osim novog 8C/16T 9900K procesora koji može biti zanimljiv entuzijastima i dovoljan razlog za prijelaz, zapravo se zbog ničeg drugog kupovina ove platforme, a u odnosu na stariju Z370 ne isplati previše.

msi_mpg_z390_gpc_5

Layout ploče je još na prošlogodišnjem modelu bio dobro složen, a i kombinacija boja je dobra pa ukupno gledano izgleda vrlo dobro. VRM hladnjaci su identični, te solidno odrađuju svoj posao sve dok jasno ne krenemo s overclockingom. Tada se zagrijavaju i potrebno ih je hladiti. Mi smo procesor kao i do sada hladili s Noctuom D15 čiji srednji ventilator spustimo čim je niže moguće i tada i on stvara solidan propuh preko desnog VRM hladnjaka. Zbog visine hladnjaka će naravno vanjski ventilator na Noctui ili bilo kojem drugom takvom masivnom hladnjaku stršati u zrak pa to treba uzeti u obzir prilikom nabavke kućišta.
Specifikacije MSI MPG Z390 Gaming Pro Carbon
Podržani procesori Supports 9th / 8th Gen Intel® Core™ / Pentium® Gold / Celeron® processors for LGA 1151 socket
Čipset Intel Z390
Memorija
  • 4 x DDR4 memory slots, support up to 64GB
    • Supports DDR4 4400(OC)/ 4300(OC)/ 4266(OC)/ 4200(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200(OC)/ 3000(OC) / 2800(OC)/ 2666/ 2400/ 2133 MHz
  • Supports Dual-Channel mode
  • Supports non-ECC, un-buffered memory
  • Supports Intel® Extreme Memory Profile (XMP)
Utori za proširenja
  • 3 x PCIe 3.0 x16 slots (support x16/x0/x4, x8/x8/x4 modes)
  • 3 x PCIe 3.0 x1 slots
Grafika i video
  • 1 x HDMI™ port 1.4, supports a maximum resolution of 4096x2160@24Hz
  • 1 x DisplayPort port 1.2, supports a maximum resolution of 4096X2304@60Hz
    • Supports 2-Way NVIDIA® SLI™ Technology
    • Supports 3-Way AMD® CrossFire™ Technology
LAN 1 x Intel I219-V Gigabit LAN controller
Audio

Realtek ALC1220P-VB2 Codec

  • 7.1-Channel High Definition Audio
  • Supports S/PDIF output
Storage

Intel Z390 Chipset

  • 6 x SATA 6Gb/s ports
  • 2 x M.2 slot (Key M)
    • Support up to PCIe 3.0 x4 and SATA 6Gb/s, 2242/ 2260/ 2280/ 22110 storage devices
    • Intel® Optane™ Memory Ready
      • Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
      • Supports RAID 0, RAID 1 for M.2 PCIe storage devices
USB

Intel Z390 Chipset

  • 5x USB 3.1 Gen2 (SuperSpeed USB 10Gbps) ports (1 Type-C and 3 Type-A ports on the back panel, 1 Type-C internal connector)
  • 4x USB 3.1 Gen1 (SuperSpeed USB) ports available through the internal USB connectors
  • 6x USB 2.0 (High-speed USB) ports (2 Type-A ports on the back panel, 4 ports available through the internal USB connectors)
BIOS 128 Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.1, ACPI 6.1, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 AI OC Guide, F6 Qfan Control, F3 My Favorites, Last Modified log, F9 Search, F12 PrintScreen, and ASUS DRAM SPD (Serial Presence Detect) memory information
Format
  • 9.6 in. x 12 in. (24.3 cm x 30.4 cm)
  • ATX Form Factor
Interni I/O portovi
  • 1 x 24-pin ATX main power connector
  • 1x 8-pin ATX 12V power connector
  • 1x 4-pin ATX 12V power connector
  • 6x SATA 6Gb/s connectors
  • 1x USB 3.1 Gen2 Type-C port
  • 2x USB 3.1 Gen1 connectors (supports additional 4 USB 3.1 Gen1 ports)
  • 2x USB 2.0 connectors (supports additional 4 USB 2.0 ports)
  • 1x 4-pin CPU fan connector
  • 1x 4-pin Water Pump connector
  • 5x 4-pin system fan connectors
  • 1x Serial port connector
  • 1x Front panel audio connector
  • 2x System panel connectors
  • 1x Thunderbolt Add-on Card Connector
  • 1x Chassis Intrusion connector
  • 1x TPM module connector
  • 2x 4-pin RGB LED connectors
  • 1x 3-pin RAINBOW LED connector
  • 1x 3-pin CORSAIR LED connector

MPG Z390 Gaming Pro Carbon - drugi dio

msi_mpg_z390_gpc_6 msi_mpg_z390_gpc_7a

VRM jedinica je relativno rudimentarna. 8 + 2 je konfiguracije, no zapravo je to 3 + 2 jer su faze poduplane s po dva low (NTMFS4C024N) i dva high side MOSFET-a (NTMFS4C029N), a i ona za iGPU je poduplana. Malo je izmijenjena u odnosu na Z370 prethodnicu zbog jačeg 8-jezgrenog procesora u ovoj seriji. Svaka faza je u stanju "progurati" 45 A struje, a VRM kontroler je uPI-ev 8-fazni 9521P. Ukupno gledano, nije neka sreća kada je malo ekstremniji OC u pitanju, no poslužit će za zračna i vodena hlađenja.

msi_mpg_z390_gpc_8

Memorijska napojna jedinica je 1-fazna, a četiri slota ukupno primaju 64 GB DDR4 memorije brzine do 4.400 MHz (XMP). Do memorijskih slotova su smješteni konektori za ventilatore, EZ Debug LED (četiri LED-ice), 24-pinski ATX konektor te interni USB 3.0 i USB 3.1 konektori.

msi_mpg_z390_gpc_9

Audio jedinica je prenesena s prošlogodišnjeg modela, a jedino što fali su LED-ice u kanalu koji ju odvaja od ostatka PCB-a. Ispod EMI zaštite je Realtekov ALC1220-VB2 osamkanalni CODEC, a oko njega su smješteni i audio kondenzatori, pojačalo za slušalice, a za bolji zvuk tu su i pozlaćeni konektori na stražnjem I/O panelu. Softversku podršku čini poznati Nahimic 2+ s Virtual Surround, Sound Tracker, Smart Loudness, Voice Clarity, Bass Boost i Voice Sharper opcijama. Gigabitni LAN kontroler je poznati Intelov I219V. Kao i na prošlogodišnjem modelu, tri PCIe 3.0 x16 slota koji rade u modovima x16/x0/x4 ili x8/x8/x4, a podržavaju 2-way SLI i 3-way CrossFire polja grafičkih kartica. Između njih su smješteni i manji PCIe 3.0 x1 slotovi.

msi_mpg_z390_gpc_10

Dva su M.2 socketa na ploči. Oba podržavaju uređaje dužine do 110 milimetara i oba rade ili u SATA ili u PCIe 3.0 x4 modu rada. Donji ima i dovoljno masivan aluminijski hladnjak koji je povezan s većim hladnjakom na Z390 čipsetu. Na dnu se ploče nalaze uobičajeni konektori i headeri, i ništa se tu posebno ne ističe.

msi_mpg_z390_gpc_12 msi_mpg_z390_gpc_11

SATA konektora je šest, svi su horizontalni a resurse dijele sa M.2 socketima pa je kod konfiguriranja najbolje unaprijed pogledati upute. Stražnji panel dolazi s integriranom zaštitom u crnoj boji i sa zmajem kao ukrasom.
  • PS/2 Combo port
  • LAN
  • 5x HD pozlaćenih audio konektora
  • 1x S/PDIF izlaz
  • 2x USB 2.0 (crni)
  • Display Port
  • HDMI
  • USB 3.1 Gen2 Type A + C (označeni crveno)
  • 2x USB 3.0 Gen2 Type A (crveni)

msi_mpg_z390_gpc_13 msi_mpg_z390_gpc_14

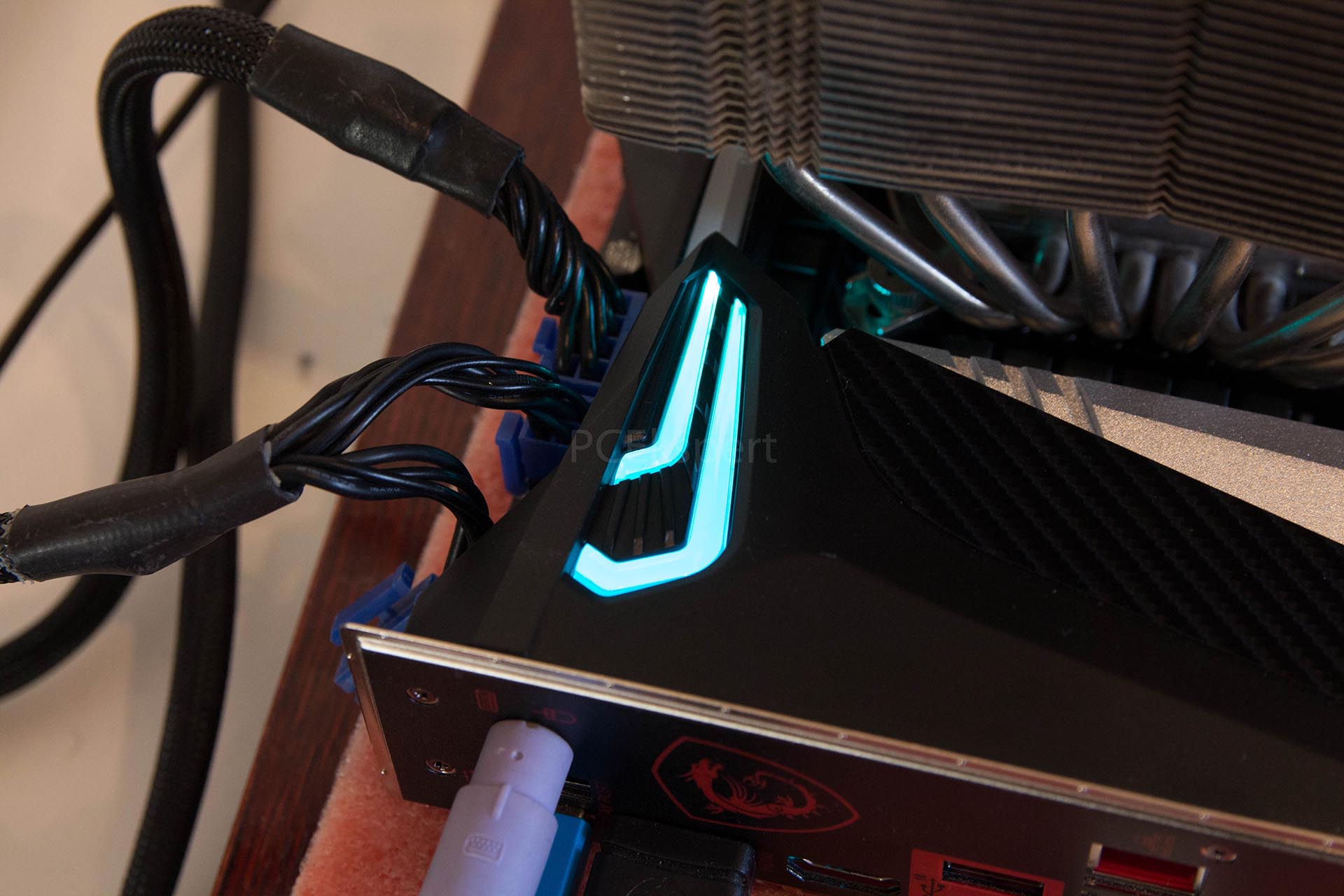

RGB LED-ice su smještene u dvije zone - cijelim desnim rubom ploče s donje strane i dvije trake na pokrovu stražnjih I/O portova. Uz to, tu su i konektori za trake i ostali hardver - 3-pinski Rainbow LED i Corsair LED konektori i dva 4-pinska RGB LED konektora. Svime se upravlja uz pomoć Mystic Light aplikacije koja ima 29 različitih efekata.

msi_mpg_z390_gpc_14a msi_mpg_z390_gpc_14b

msi_mpg_z390_gpc_14c msi_mpg_z390_gpc_14d

msi_mpg_z390_gpc_14e msi_mpg_z390_gpc_14f

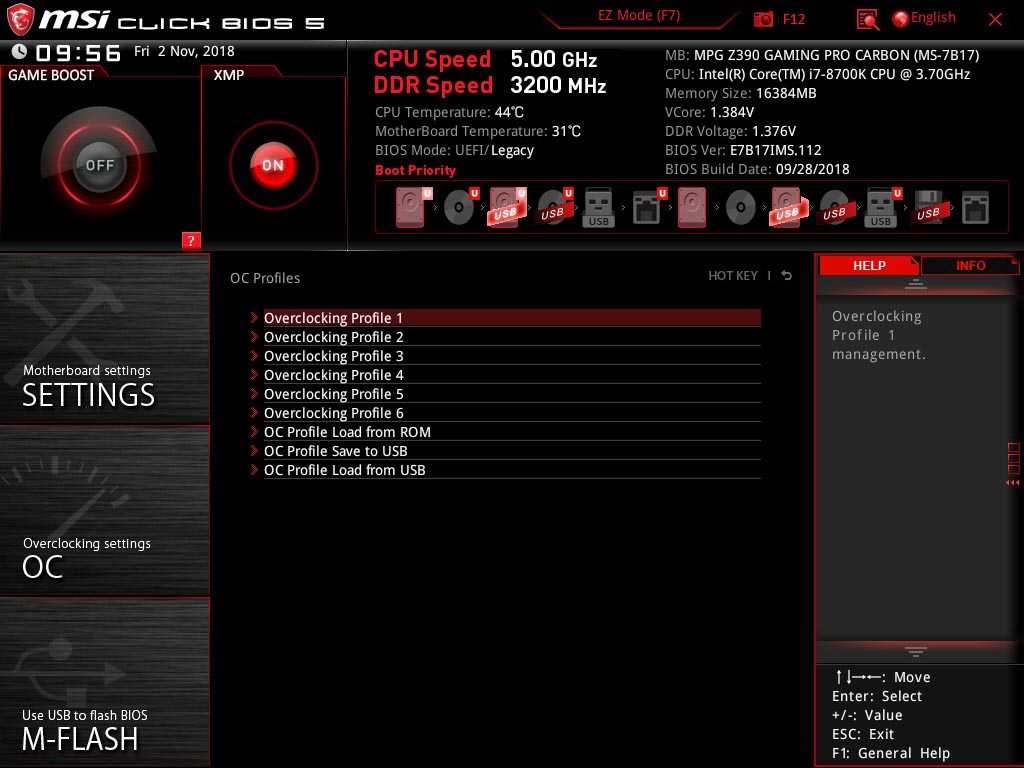

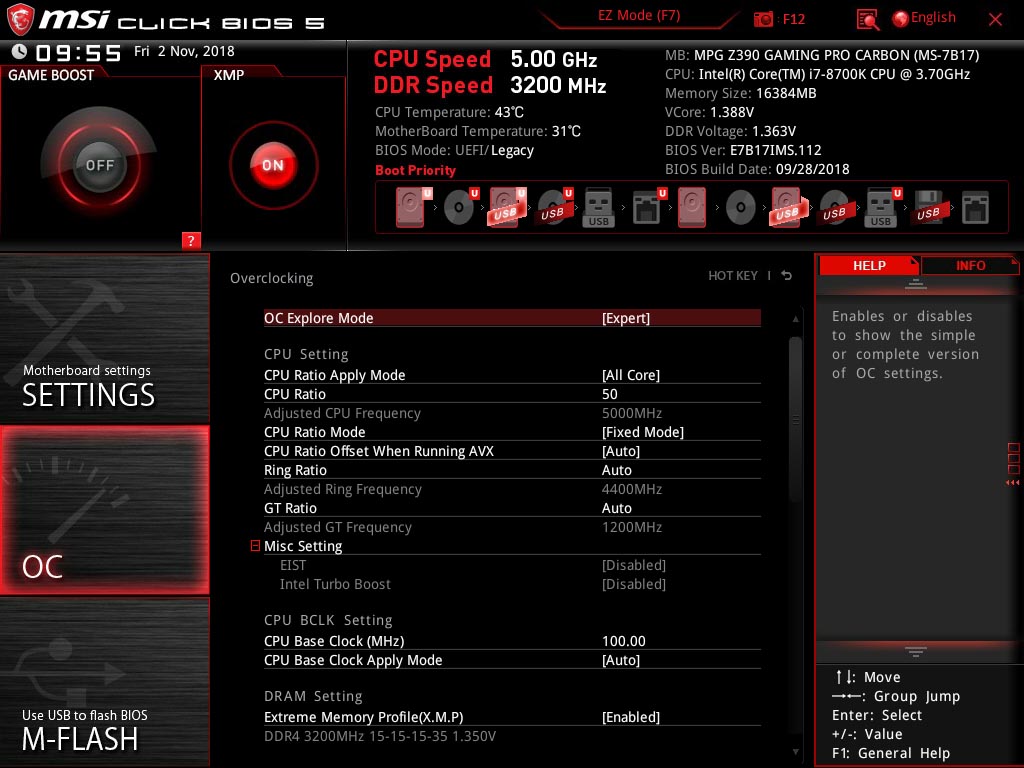

Na UEFI sučelje smo već navikli. Ne može se reći da je najpreglednije i najintuitivnije, no služi svrsi i bogato je opcijama za tweaking i overclocking. Overclocking smo odradili bez problema, s i postavkama koje se vide na slikama ustabilili procesor na okruglih 5.0 GHz. Softverski je paket oplemenjen s Dragon Center aplikacijom koja donosi gaming mod, game boost, gaming hotkey, USB Speed Up, OC setting, Total Fan Control, VR Ready i Live Update opcije.

Test sistem, način testiranja i overclocking

Test sistem
Test sistem :: Hardware
Matična ploča MSI MPG Z390 Gaming Pro Carbon; UEFI: 7B17v11
Procesor Intel Core i7 8700K
Memorija G.Skill Trident Z 3.200 MHz
Grafičke kartice On board
Zvučna kartica On board
Napajanje Superflower Leadex Platinum 1200W
SSD Toshiba Trion 150 240 GB
Monitor Dell UltraSharp U2713HM

Testni sistem :: Software
OS Windows 10
DirectX verzija 12
AIDA64 Engeneer 5.90.4200
PCMark 8, Conventional & 10
3DMark TimeSpy
Cinebench v.15
TrueCrypt v.7.1
wPrime 2.0 1024M

Način testiranja

msi_mpg_z390_gpc_15

Kao i do sada prilikom testiranja matičnih ploča, koristili smo klasičan set benchmarka, za općenite performanse Futuremark, za procesorske 7-Zip i Cinebench. Memorijsku smo propusnost mjerili s AIDA 64 softverom. Ploču smo kao i ostale testirali s integriranom grafikom i usporedni će rezultati sa Z370/Z390 pločama biti u grafovima. S obzirom na to da se Core Enhancement nije uključivao na automatskom režimu rada (kako i treba), ručno smo forsirali 4.700 MHz frekvenciju kako bi napravili usporedne testove. Overclocking

msi_mpg_z390_gpc_15a

Overclockirali smo ručno, u UEFI sučelju i kao i ranije s ovim procesorom postigli stabilnih 5.0 GHz pri 1.38 V i s LLC-om postavljenim na Mode 2, pri čemu je pad napona iznosio dosta visokih 0.1 V (1.275V). Ploča ima LLC Mode 1 - 8, a čim niži broj tim je agresivnija kontrola napona, međutim padovi su jednako visoki na svim modovima. Procesor smo hladili Noctuom D15, koja je rashlađivala i VRM hladnjak na pristojnu razinu pa pregrijavanja nije bilo. Kao što vidimo sa slike, ploča forsira osnovnu brzinu sabirnice od 100.81 MHz pa to rezultira i nešto višim radnim taktom procesora, kako s uključenim Core Enhancement opcijom tako i bez nje u automatskom radu, a ništa drugačije nije ni prilikom overclockinga.

Rezultati testova

UL Benchmark [ichart headers="ID,Score" title="PCMark 8" htitle="Score"  labels="Asus ROG STRIX Z370-F Gaming,MSI Z370 Gaming Pro Carbon AC,Gigabyte Z370 Aorus Gaming 7,ASRock Z390 Taichi,Gigabyte Z370 Aorus Ultra Gaming,Asus ROG STRIX Z390-I Gaming,MSI MPG Z390 Gaming Pro Carbon,Asus PRIME Z390-A" values="5041,5001,4952,4949,4942,4590,4368,4366" colors="blue,blue,blue,blue,blue,blue,red,blue" height="300" min="0"] [ichart headers="ID,Score" title="PCMark 10" htitle="Score"  labels="Asus PRIME Z390-A,MSI MPG Z390 Gaming Pro Carbon" values="4122,4025" colors="blue,orange" height="100" min="0"] PCMarkovi mjeri općenite performanse sistema. S obzirom na to da ni ova ploča ne forsira maksimalni takt na svim jezgrama, napominjemo kako su svi ovi rezultati dobiveni ručnim forsiranjem svih jezgri na 4.7 GHz kako bi rezultati bili usporedivi s ostalim pločama. Rezultat u osmici je malo iznad PRIME Z390-A, a u desetki nešto ispod. Unatoč činjenici kako ploča malo prosira viši osnovni takt od 100.81 MHz rezultati nisu nešto. CPU testovi [ichart headers="ID,Score" title="Cinebench 15" htitle="Score (cb)"  labels="Asus ROG STRIX Z370-F Gaming,ASRock Z390 Taichi,Gigabyte Z370 Aorus Ultra Gaming,Gigabyte Z370 Aorus Gaming 7,MSI MPG Z390 Gaming Pro Carbon,MSI Z370 Gaming Pro Carbon AC,Asus PRIME Z390-A,Asus ROG STRIX Z390-I Gaming" values="1546,1538,1537,1536,1536,1535,1511,1509" colors="blue,blue,blue,blue,red,blue,blue,blue" height="300" min="0"] [ichart headers="ID,Score" title="True Crypt v7.1" htitle="Score (GB/s)"  labels="Asus ROG STRIX Z390-I Gaming,MSI MPG Z390 Gaming Pro Carbon,Asus ROG STRIX Z370-F Gaming,ASRock Z390 Taichi,Gigabyte Z370 Aorus Ultra Gaming,MSI Z370 Gaming Pro Carbon AC,Gigabyte Z370 Aorus Gaming 7,Asus PRIME Z390-A" values="8.8,8.8,8.7,8.7,8.7,8.6,8.6,8.5" colors="purple,red,purple,purple,purple,purple,purple,purple" height="300" min="0"] [ichart headers="ID,MIPS" title="wPrime 1024M" htitle="seconds (less is better)"  labels="Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Ultra Gaming,MSI Z370 Gaming Pro Carbon AC,ASRock Z390 Taichi,Gigabyte Z370 Aorus Gaming 7,MSI MPG Z390 Gaming Pro Carbon,Asus ROG STRIX Z390-I Gaming,Asus PRIME Z390-A" values="106.855,106.922,106.999,107.002,107.008,109.928,111.004,112.267" colors="blue,blue,blue,blue,blue,orange,blue,blue" height="300" min="0"] Forsiranje nešto višeg osnovnog takta je donijelo malo veće performanse u odnosu na dvije do sada testirane Z390 ploče, no u dva su testa starije Z370 i dalje u većoj prednosti, pogotovo kada je wPrime u pitanju. Memorijska propusnost [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="MSI MPG Z390 Gaming Pro Carbon,Asus ROG STRIX Z390-I Gaming,MSI Z370 Gaming Pro Carbon AC,Asus PRIME Z390-A,Asus ROG STRIX Z370-F Gaming,ASRock Z390 Taichi,Gigabyte Z370 Aorus Ultra Gaming,Gigabyte Z370 Aorus Gaming 7" values="46863,46811,46710,46674,46472,46397,46312,45840" colors="red,blue,blue,blue,blue,blue,blue,blue" height="300" min="0"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Gaming 7,MSI Z370 Gaming Pro Carbon AC,Asus ROG STRIX Z390-I Gaming,MSI MPG Z390 Gaming Pro Carbon,Asus PRIME Z390-A,Gigabyte Z370 Aorus Ultra Gaming,ASRock Z390 Taichi" values="47092,46596,46170,45953,45423,45312,45225,44426" colors="purple,purple,purple,purple,red,purple,purple,purple" height="300" min="0"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="Asus ROG STRIX Z370-F Gaming,Asus ROG STRIX Z390-I Gaming,MSI MPG Z390 Gaming Pro Carbon,MSI Z370 Gaming Pro Carbon AC,Gigabyte Z370 Aorus Gaming 7,Gigabyte Z370 Aorus Ultra Gaming,ASRock Z390 Taichi,Asus PRIME Z390-A" values="41921,41757,41490,41093,40888,40887,40838,39853" colors="blue,blue,red,blue,blue,blue,blue,blue" height="300" min="0"] [ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="ASRock Z390 Taichi,MSI Z370 Gaming Pro Carbon AC,Asus PRIME Z390-A,Gigabyte Z370 Aorus Ultra Gaming,Gigabyte Z370 Aorus Gaming 7,Asus ROG STRIX Z390-I Gaming,MSI MPG Z390 Gaming Pro Carbon,Asus ROG STRIX Z370-F Gaming" values="43.5,44.6,44.8,45.1,45.6,47.3,47.5,47.9" colors="purple,purple,purple,purple,purple,purple,red,purple" height="300" min="0"] Memorijske performanse nisu sjajne, osim u slučaju čitanja, a i vrijeme pristupa je nešto više.

Zaključak

msi_mpg_z390_gpc_16

Osim kompliciranog imena, MPG Z390 Gaming Pro Carbon, donosi vrlo dobar dizajn i kombinaciju boja, nadograđenu VRM jedinicu za 8C/16T procesor, integriranu I/O zaštitu, kapacitetniji M.2 hladnjak, dobru softversku podršku i opcijama bogat UEFI. USB 3.1 Gen 2 podrška je bolja, no na stražnjem I/O panelu sada ima manje USB konektora pa je više toga orijentirano prema prednjem panelu kućišta. Napojna jedinica je prosječna, solidna za overclocking na zraku i vodi, no ništa više od toga. Ono što je bolje je njeno hlađenje, koje je zapravo vrlo solidno u svim uvjetima rada, a tek kod overclockinga je dobro došlo prisilno hlađenje. S cijenom od oko 190 - 200 € u Njemačkoj, te oko 1.700 u Hrvatskoj, ploča je konkurencija PRIME Z390-A koju smo testirali prije dva dana. Asusica ima bolju VRM jedinicu i kao takva je naš prvi izbor.
