MSI X370 XPower Gaming Titanium recenzija

Ponovno se vraćamo AMD-u i trenutno najjačoj MSI-evoj ploči namijenjenoj Ryzen procesorima podužeg imena - X370 XPower Gaming Titanium. Jasno je da kupce treba impersionirati, no ovako dugačko ime možda ipak nije potrebno. Isti ti kupci će biti impresionirani opremom i izgledom ove ploče jer je svakako trenutno najatraktivnija X370 na tržištu, a kvaliteta izrade te bogata oprema idu joj na čast. MSI trenutno u ponudi ima sedam X370 ploča a ova sjedi na vrhu ponude i najbolje je što imaju za ponuditi za Ryzen procesore.

Ploča dolazi u velikoj ekskluzivnoj kutiji, sivih (titanium) tonova s otklopnom prednjom stranicom. Na kutiji se jasno nalaze sve bitne informacije o proizvodu, a kroz otvor je moguće vidjeti i ploču. Bundle je standardno bogat, premda Asus i Gigabyte uz svoje top modele daju više. Osim medija s aplikacijama i upravljačkim programima, tu je i debela knjižica s uputstvima, različite naljepnice, zahvala za kupovinu, produžni RGB LED kabel, SLI mostić, srebrni SATA kabeli, itd.

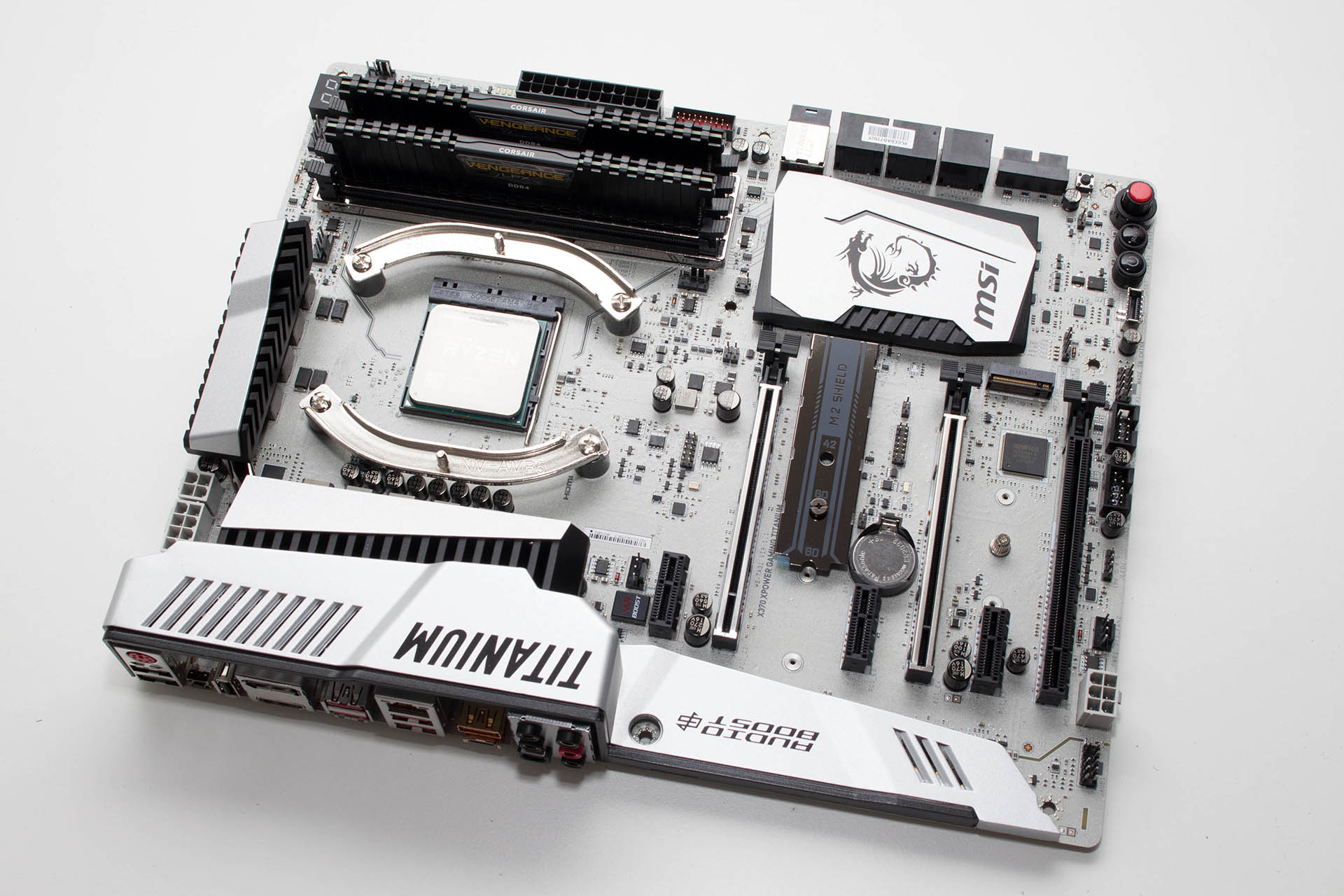

Ploča odlično izgleda! Kombinacija sivog PCB-a s crnim i sivim konektorima, sivim poklopcem za stražnji I/O panel, M.2 poklopac i sivih elemenata na crnim VRM hladnjacima je vrlo uspješna i ploča mami poglede. Layout ploče je solidan, pa se na 30.5 x 24.4 centimetara ništa s ničim ne gura. Nije nam drago vidjeti M.2 socket odmah ispod prvog PCIe x16 utora u kojeg ide grafička kartica, zbog velikog zagrijavanja oba uređaja. MSI je to ublažio postavljanjem M.2 zaštite koja služi i kao hladnjak, no mi ipak više volimo rješenje u kojem M.2 SSD dobiva maksimalno zraka iz usisnih ventilatora.

Ne pokazujemo često ploče s donje strane jer se to ionako nikad ne vidi, no ovu ploču smo morali. Boja je jednostavno odlična!

Specifikacije MSI X370 XPOWER GAMING TITANIUM Podržani procesori Supports AMD RYZEN series processors and 7th Gen A-series/ Athlon processors for Socket AM4 Čipset AMD X370 Memorija • 4 x DDR4 memory slots, support up to 64GB - Supports DDR4 1866/ 2133/ 2400/ 2667(OC)/ 2933(OC)/ 3200(OC)+ Mhz • Dual channel memory architecture * 7th Gen A-series/ Athlon processors support a maximum of 2400 MHz. Utori za proširenja • 2 x PCIe 3.0 x16 slots (PCIE_2, PCIE_4) - RYZEN series processors support x16/x0, x8/x8 mode - 7th Gen A-series/ Athlon™ processors support x8/x0 mode • 1 x PCIe 2.0 x16 slot (PCIE_6, supports x4 mode) • 3 x PCIe 2.0 x1 slots Multi-VGA podrška • RYZEN series processor - Supports 2-Way NVIDIA SLI Technology - Supports 3-Way AMD CrossFire Technology • 7th Gen A-series/ Athlon processor - Supports 2-Way AMD CrossFire Technology LAN • 1 x Intel I211AT Gigabit LAN controller Audio • Realtek ALC1220 Codec - 7.1-Channel High Definition Audio - Supports S/PDIF output Storage • AMD X370 Chipset • 6 x SATA 6Gb/s ports • 2 x M.2 ports (Key M) - M2_1 slot supports PCIe 3.0 x4 (RYZEN series processor) or PCIe 3.0 x2 (7th Gen A-series/ Athlon processors) and SATA 6Gb/s 2242/ 2260 /2280/ 22110 storage devices - M2_2 slot supports PCIe 2.0 x4 and SATA 6Gb/s 2242/ 2260 /2280 storage devices • 1 x U.2 port - Supports PCIe 3.0 x4 (RYZEN series processor) or PCIe 3.0 x2 (7th Gen A-series/ Athlon processors) NVMe storage * Maximum support 2x M.2 PCIe SSDs + 6x SATA HDDs or 2x M.2 SATA SSDs + 4x SATA HDDs. • Supports RAID 0, RAID 1 and RAID 10 for SATA storage devices USB • ASMedia ASM2142 Chipset - 1 x USB 3.1 Gen2 (SuperSpeed USB 10Gbps) Type-C port on the back panel - 1 x USB 3.1 Gen2 (SuperSpeed USB 10Gbps) Type-A port on the back panel• AMD X370 Chipset - 1 USB 3.1 Gen2 (SuperSpeed USB 10Gbps) Type-C port through the internal USB connector - 4 x USB 3.1 Gen1 (SuperSpeed USB) ports available through the internal USB connectors - 7 x USB 2.0 (High-speed USB) ports (3 Type-A ports on the back panel, 4 ports available through the internal USB connectors) • AMD CPU - 4 x USB 3.1 Gen1 (SuperSpeed USB) Type-A ports on the back panel BIOS UEFI BIOS Format • 12 in. x 9.6 in. (30.5 cm x 24.4 cm) • ATX Form Factor Interni I/O portovi - 1 x 24-pin ATX 12V power connector - 1 x 8-pin ATX 12V power connector - 1 x 4-pin ATX 12V power connector - 1 x 6-pin ATX 12V power connector - 6 x SATA 6Gb/s connectors - 2 x USB 2.0 connectors (support additional 4 USB 2.0 ports) - 2 x USB 3.1 Gen1 connectors (support additional 4 USB 3.1 Gen1 ports) - 1 x USB 3.1 Gen2 connector (supports additional 1 USB 3.1 Gen2 Type C port) - 1 x 4-pin CPU fan connector - 1 x 4-pin water-pump-fan connector - 4 x 4-pin system fan connectors - 1 x RGB LED connector - 1 x Digit Debug Code LED - 1 x 2-pin Slow mode connector - 1 x TPM module connector - 1 x Front panel audio connector - 2 x System panel connectors - 1 x Chassis Intrusion connector Jedinstvene značajke Mystic Light osvjetljenje M.2 Shield XBoost storage Command Center Live Update RAMDisk Military Class 5 VR Accelerator chip One click VR Steel Armor

VRM jedinica oko socketa je poprilično čiste konstrukcije i deset fazne je izvedbe. MOSFET-e hlade dva masivna hladnjaka povezana toplovodnom cijevi koji svoj posao odrađuju solidno a tek se osjetnije zagriju kada se overclockira i tada ih je potrebno prisilno hladiti (bez hlađenja i do 65°C). Oko socketa je dovoljno mjesta za hladnjake svih tipova, premda će veliki vanjski ventilatori kao na Noctui D15 stršati iznad hladnjaka zbog višeg VRM hladnjaka. Između dva se hladnjaka nalazi jedan osam pinski i jedan četiri pinski konektor za dodatno napajanje procesora. Desno se od procesora nalaze memorijski utori (kao i do sada popunjavamo drugi i četvrti od procesora), a na rubu se ploče nalazi LED dijagnostika, 24-pinski ATX konektor i interni USB 3.0 konektor. Oko memorijskih se slotova nalaze čak četiri 4-pinska konektora za ventilatore - jedan je CPU, dva su obična a onaj pored LED dijagnostike je prilagođen vodenim pumpama.

Donja je strana ploče zauzeta kontrolerima i utorima. Za zvuk na ploči se brine moderni Realtekov ALC1220 kontroler (120 dB SNR/ 32-bit), koji se zajedno s ostalim elementima nalazi na izoliranom dijelu ploče a i svaki se kanal nalazi na svom sloju PCB-a. Za kvalitetnu se struju brinu Nichiconovi audio kondenzatori, a tu je i zasebno pojačalo za slušalice s automatskom detekcijom impedancije. Sa softverske strane je tu već spominjani Nahimic 2. Za povezivost sa svijetom se brine Intelov nešto stariji I211AT Gigabit LAN kontroler koji, a gamerima će od pomoći biti softver za prioritiziranje prometa. Dva su PCIe 3.0 x16 slota ojačana metalnom konstrukcijom, a standardna je i multi GPU podrška (x8/x8/x4) - 2-way SLI i 3-way CFX. Zadnji je veliki slot x4 brzine, dok su tri manja naravno  x1. MSI je i ovdje kao i kod nekih drugih svojih ploča postavio dodatni 6-pinski PCIe Power konektor za dodatno napajanje PCIe slotova kada su popunjeni grafičkim karticama.

Između PCIe slotova su se smjestila i dva M.2 slota. Gornji podržava uređaje dužine do 110 milimetara a može raditi u PCIe 3.0 x4 ili x2 modu u ovisnosti o procesoru. Donji podržava uređaje dužine do 80 milimetara a može raditi u PCIE x4 ili SATA 6 Gbps sa standardnom NVMe podrškom. Na donjem se dijelu nalaze različiti tipovi konektora pa tu nalazimo audio, spomenuti PCIe Power, još jedan 4-pinski za ventilator, jedan za LED traku, dva interna USB 2.0, prednji panel i interni USB 3.1 a u produžetku su Power i Reset tipke, OC prekidač i Flash tipka. Hladnjak na PCH-u je masivan a pod opterećenjem se zna zagrijati.

Stražnji je I/O panel klasičan i sadrži PS/2 port, dva USB 2.0 porta, Clear CMOS tipku, BIOS FlashBack+ port, HDMI i DisplayPort video izlaze, dva USB 3.0 porta, dva USB 3.0 VR Ready USB 3.0 porta (USB 3.1 Gen 1), jedan Type C USB 3.1 Gen 2 port (ASM2142), Type A USB 3.1 Gen 2 port (ASM2142) LAN port, pozlaćene audio konektore te Optički S/PDIF izlaz. Desno od PCH hladnjaka se nalazi horizontalni USB 3.0 konektor, šest SATA 6 Gbps portova i jedan U.2 port.

Softverska je podrška sasvim solidna s nekim poznatim aplikacijama od ranije, a i layout EFI sučelja se nije bitnije mijenjao. I dalje nam se više sviđa i Asusova i Gigabyteova varijanta UEFI-a, s tim da je Asusova i elegantnija i brža od oba. U UEFI se sučelju nalaze sve bitne opcije za podešavanje i overclocking, a ploča nudi i dovoljno izdašne napone.

Test sistem

Test sistem :: Hardware Matična ploča MSI XPower Gaming Titanium Procesor AMD Ryzen 7 1800X Memorija Corsair Vengeance LPX 2x 8GB 3000 MHz Grafičke kartice Asus Strix GTX1080 Zvučna kartica On Board Napajanje Superflower Leadex Platinum 1200W SSD Corsair Neutron XT 480GB; OCZ Trion 100 480GB; Kingston SM2280S3g2/240G Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 10 & 8.1 DirectX verzija 12 & 11 AIDA64 Engeneer 5.80.4000 PCMark 8 7-Zip v.9.2 Cinebench v.15 Handbrake 0.10.5 TrueCrypt v.7.1 wPrime 2.0 1024M

Način testiranja

Ploču smo radi usporedbe performansi s ranije testiranim pločama testirali s našim standardnim Ryzen 7 1800X procesorom, a za njegovo se hlađenje brinula Noctua D15. Koristili smo Corsair Vengeance LPX 3000 MHz memoriju kao i s ranijim pločama. Set testova je isti kao do sada, a u grafovima se mogu vidjeti usporedni rezultati s ranije testiranim pločama. Provrtjeli smo i gaming testove, ali s obzirom na to da nije bilo značajnijih razlika te grafove nećemo pokazivati. Kao i sa svim X370 pločama do sada i s ovom je bilo problema kod podizanja XMP postavaka memorije, a probali smo nekoliko kitova. Stoga smo se morali ručno poigrati s postavkama latencija, napona i na kraju brzine. Svi su testovi napravljeni na brzini memorije od 2993 MHz pri CL16 latencijama i naponu od 1.35 V. Overclocking

Overclockirali smo ručno i ploča je naš 1800X bez ikakvih problema držala na 4 GHz pri naponu od 1.43 V. VRM hladnjaci se pri dugoročnom opterećenju lagano zagriju, no dobra struja zraka preko njih debelo spušta temperaturu pa je ovaj takt moguće koristiti i na duže staze.

[ichart headers="ID,Score" title="PCMark 8" htitle="Score"  labels="MSI X370 XPower Gaming Titanium,ASUS PRIME X370-PRO" values="4534,4511" colors="orange,blue" height="200" min="0"] [ichart headers="ID,Score" title="3DMark TimeSpy" htitle="Score"  labels="MSI X370 XPower Gaming Titanium, ASUS PRIME X370-PRO" values="7663,7576" colors="red,blue" height="200" min="0"] [ichart headers="ID,Score" title="3DMark Firestrike" htitle="Score"  labels="ASUS PRIME X370-PRO,MSI X370 XPower Gaming Titanium" values="17077,16862" colors="orange,blue" height="200" min="0"] PCMark mjeri općenite performanse sistema, a 3DMarkom provjeravamo koliko procesor i ploča mogu izvući performansi iz grafičke kartice. Ploče su u sva tri slučaja radile s brzinom memorije od 2993 MHz i rezultati su kao što vidimo podjednaki u PCMarku. U 3DMarku u DX12 testu malo više iz grafike izvlači MSI-eva, a u DX11 testu Asusova ploča. [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="Asus Crosshair VI Hero,Asus PRIME X370-PRO, MSI X370 XPower Gaming Titanium" values="46436,45866,44595" colors="blue,blue,red" height="300" min="0"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="Asus Crosshair VI Hero, MSI X370 XPower Gaming Titanium,Asus PRIME X370-PRO" values="44164,44044,43557" colors="blue,orange,blue" height="300" min="0"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="MSI X370 XPower Gaming Titanium,Asus Crosshair VI Hero,Asus PRIME X370-PRO" values="39107,39063,38905" colors="orange,blue,blue" height="300" min="0"] [ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="MSI X370 XPower Gaming Titanium,Asus Crosshair VI Hero,Asus PRIME X370-PRO" values="81.9,82.4,82.8" colors="red,blue,blue" height="300" min="0"] Memorijska propusnost je kod sve tri ploče vrlo slična. [ichart headers="ID,MIPS" title="wPrime 1024M" htitle="seconds (less is better)"  labels="ASUS PRIME X370-PRO,MSI X370 XPower Gaming Titanium" values="106.159,106.551" colors="blue,orange" height="200" min="0"] Ponovno vrlo slični rezultati.

X370 XPower Gaming Titanium ploča se u hrvatskim dućanima informatičke opreme cijeni od 2.500 do 2.600 kuna. Iz svega što smo vidjeli i iz sve opreme koju donosi osim izgledom, nije ničim drugim pokazala da je bolja od jeftinije Asusove Crosshair VI Hero ili čak još jeftinije Gigabyteove Aorus AX370-Gaming 5 ploče. Dosta je to novca za koji bi barem očekivali još i WiFi karticu koja se dobiva i sa 100 € jeftinijim STIRX Z270 pločama. Cijena na stranu, ovo je odlična ploča i po pitanju kvaliete izrade i po pitanju performansi. Bit će dobar izbor za Ryzen 7 procesore iz kojih će i overclockingom moći izvući maksimum, a odlično će se uklopiti u kućište s prozirnom bočnom stranicom kako zbog boje PCB-a tako i zbog Mystic Lights RGB LED osvjetljenja.
