MSI Z270 Gaming Pro Carbon recenzija
Datum objave 02.02.2017 - Krešimir Matanović
Z270 Gaming Pro Carbon - drugi dio
Oko LGA1151 socketa se nalazi VRM jedinica koja je 8 + 2 fazne konstrukcije, s digitalnim kontrolerom. MSI se hvali Military Class 5 komponentama kao što su Ti prigušnice, solid kondenzatori povećanog životnog vijeka, a tu su i EMI i ESD zaštite itd. Ploča je kvalitetno sklopljena i s pažnjom na detalje. Između VRM jedinice i stražnjih I/O portova se nalazi ASMedijin USB 3.1 kontroler i nešto što nazivaju VR Boost čipom, koji za zadaću ima osigurati čišći i jači signal USB portova za VR uređaje koji imaju duže kabele.
Memorijski su slotovi pojačani metalnim okvirom koji je više kozmetički jer na dijelovima ne dotiče plastične slotove, a maksimalna količina DDR4 memorije koju možemo instalirati je 64 GB u dvokanalnoj konfiguraciji. Do slotova su klasični USB 3.0 interni utor, 24-pinski ATX utor, te dva 4-pinska konektora za ventilatore (Sys i Pump). Konektora za ventilatore je inače šest na ploči. Ispod socketa je smješten i jedan od dva M.2 Socketa 3 koji podržava uređaje dužine do 110 mm a radi u PCIe 3.0 x4 i u SATA 6 Gbps modovima.
Audio jedinica se nalazi na odvojenom dijelu PCB-a. CODEC je Realtekov ALC1220 (120 dB SNR/32 bit), oko kojeg su Chemiconovi audio elektroliti, a tu je i jedan DAC za slušalice. Sve je zaokruženo pozlaćenim audio konektorima i Nahimic 2 softverom. Super I/O čip je Nuvotonov i nalazi se tik do audio jedinice, a malo iznad je i Intelov I219-V gigabit LAN kontroler. Lijevo su tri PCIe 3.0 x16 slota koji rade u x16/x0/x4 i x8/x8/x4 modovima, a standardna je podrška za 2-way SLI i 3-way Crossfire. Između njih se nalaze i tri PCIe 3.0 x1 slota.
Na donjem su dijelu ploče uobičajeni konektori za front audio, RGB LED trake, TPM, odvojeni konektori za front panel, Demo LED tipka, interni USB 2.0 konektori i dva vertikalna SATA konektora (5 i 6). Z270 čipset se nalazi ispod aluminijskog hladnjaka, koji ima integrirano RGB LED osvjetljenje. Između dva PCIe slota se nalazi i drugi M.2 Socket koji podržava uređaje dužine 80 mm, a dolazi s metalnom zaštitom koja ujedno služi i kao heatsink.
Stražnji su konektori uobičajeni, od kojih vrijedi spomenuti USB 3.1 Gen 2 Type A i C konektore, te dva USB 3.1 Gen 1 (USB 3.0), koji su VR Ready, tj. onaj ranije spomenuti VR Boost čip im osigurava jaču i “čišću” struju za duge kabele VR naočala. Ploča ima i jedan horizontalno orijentirani interni USB 3.0 utor, koji se smjestio pored četiri na isti način orijentirana SATA 6Gbps konektora.
Konektori stražnjeg I/O panela:
- 1x PS/2 GAMING Device Port
- 1x DVI-D
- 2x VR Ready USB 3.1 Gen1 Ports (crveni gornji)
- 1x Intel Gigabit LAN Port (RJ45)
- 5x Golden Audio Connectors
- 2x USB 2.0 Ports (crni)
- 2x Golden USB 3.1 Gen2 Type-A/C
- 1x HDMI
- 2x USB 3.1 Gen1 Ports (crveni donji)
- 1x Optical S/PDIF-Out
UEFI sučelje je tipičnog layouta za MSI i nekima će možda djelovati malo zbunjujuće. Iako se nije teško priviknuti na ovakav izgled, i mi više volimo tradicionalniji pristup koji gaje Asus i Gigabyte. Ono što je pozitivno je da je sučelje zadovoljavajuće brzo, te da ima mnoštvo opcija za tweakanje u čemu dobro prati konkurenciju.

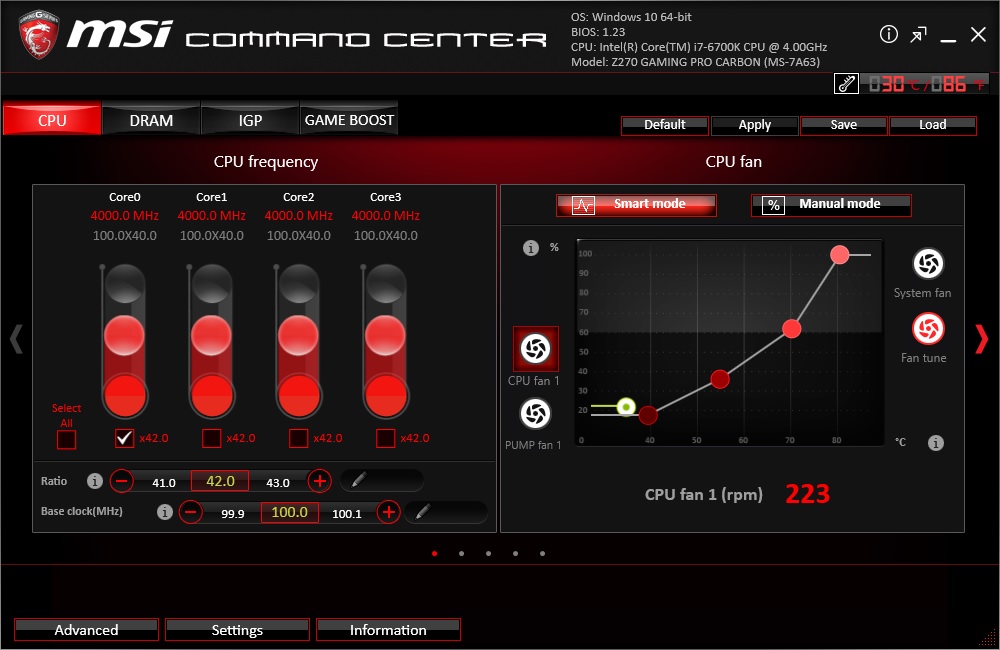

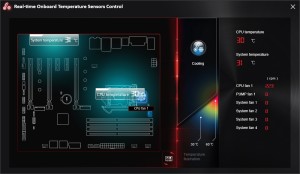

Softverska je strana priče dobra, jer su aplikacije brze i stabilne, no voljeli bi ih vidjeti grupirane pod jednim zajedničkim sučeljem. Ovako to djeluje malo raštrkano, kada je svaka aplikacija za sebe.
I na kraju dolazimo do Mystic Light RGB LED osvjetljenja koje obuhvaća pet različitih zona na ploči – Logo, I/O Cover, Right track, Left track i Function LED. Softver uz to kontrolira i vanjske LED trake ako ih imamo priključene. Efekti su standardni i možemo ih vidjeti na videu i u screenshotu softvera, a moramo napomenuti kako ne podržavaju sve zone sve efekte. Sve je LED efekte naravno moguće i isključiti.
