Noctua NH-U14S TR5-SP6 i NH-D9 TR5-SP6 4U recenzija

Noctua je paralelno s izlaskom novih Treadrippera 7000 serije predstavila i hladnjake za novu platformu. Modeli NH-U14S TR5-SP6 i NH-D9 TR5-SP6 4U podržavaju AMD-ove TR5 i SP6 sockete. Tako osim Threadrippera i njihovih Pro izvedenica podržavaju i Epyc 8004 seriju procesora. U14S cilja na tiši rad, a D9 model na 4U kompatibilnost.

Uz nove hladnjake poslali su nam i NMTR5SP6 kit za montažu koji omogućava nadogradnju postojećih TR4-SP3, DX-4677, DX-4189 i DX-3647 hladnjaka za podršku novim TR5/SP6 socketima TRX50 i WRX90 matičnim pločama.

NH-U14S TR5-SP6

NH-U14S TR5-SP6 dolazi u smeđoj kutiji kao pravi workstation/serverski proizvod. Na kutiji se samo nalazi naziv proizvoda i par osnovnih informacija. Razlika je to u odnosu na NH-U14S TR4-SP3, NH-U12S TR4-SP3 i NH-U9 TR4-SP3 modele koje smo testirali još “davne” 2017. godine, a koji su dolazili u retail pakiranju kao i primjerice desktop hladnjaci. U kutiji je hladnjak odlično zaštićen, a uz njega će kupac dobiti Y adapter za ventilatore, knjižicu s uputstvima za instalaciju, te alat za pritezanje vijaka (Allen key). Noctua daje standardnih 6 godina jamstva na proizvod.

NH-U14S TR5-SP6 je zamišljen i konstruiran kao tihi CPU hladnjak veličine 140 mm za radne stanice i poslužitelje koji se temelje na AMD Threadripper i Epyc procesorima koji koriste sTR5/SP6 sockete. Hladnjak je baziran i izgrađen na provjerenoj osnovi modela TR4-SP3, te donosi veliko rashladno tijelo od aluminija i punu kontaktnu površinu za Threadripper procesore. Ova nova TR5-SP6 revizija koristi dva Noctua ventilatora NF-A15 od 140 milimetara. Tvornički dolazi i s nanesenom toplinskom pastom NT-H2 kao i sustavom za montažu SecuFirm2 za sTR5/SP6 koji je ažuriran kako bi zadovoljio specifikacije povećanog pritiska.

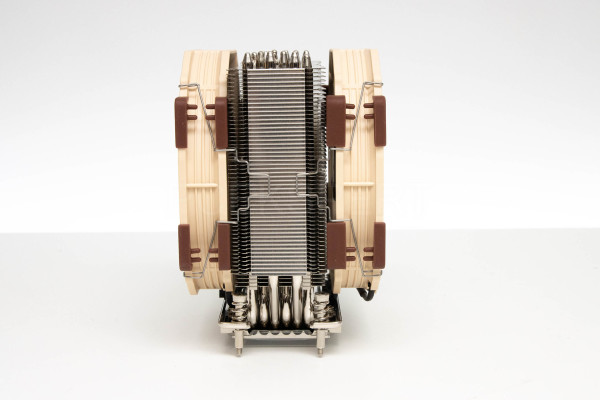

Hladnjak je tvornički složen i sve što korisnik mora je postaviti ga na procesor i pričvrstiti vijke. Ukupne dimenzije su mu 165 x 150 x 111 milimetra pa je jasno namijenjen većim kućištima, a masa mu je 1.136 grama. Hladnjak je napravljen od aluminijskih listova složenih u toranj, bakrenih toplovodnih cijevi i bakrene baze. Svi kontakti su lemljeni, a na kraju je cijeli hladnjak poniklan. Šest je toplovodnih cijevi, a ukupna rashladna površina hladnjaka je 6.000 kvadratnih centimetara. Hladnjak ima NSPR rejting hlađenja od 179 što je u samom vrhu Noctuinih hladnjaka.

Ventilatori koji dolaze s hladnjakom nose naziv NF-A15 HS-PWM (SSO 2 ovjes), dimenzija su 140 x 150 x 25 milimetara, te imaju maksimalnu brzinu vrtnje do 1.500 okretaja u minuti (minimalno je 200). Uz LNA adapter to pada na 1.200 okretaja. Maksimalni protok zraka je 140 metara kubnih u satu, a statički pritisak nije naveden. Noctua navodi podatak o maksimalnoj buci od 24,6 dB(A), dok smo mi izmjerili sasvim ugodnih 39,5 dB(A) Meterk MK09 uređajem.

Baza je kao što smo rekli poniklani bakar, a dimenzija je 70 x 56 milimetara što znači da pokriva kompletan Threadripper procesor, tj. njegov integrirani hladnjak (IHS). Na bazu je tvornički nanesen sloj NT-H2 termalne paste. Pokrivena je gotovo cijela baza, što i nije tako loše jer znamo da novi procesori kako desktop Ryzeni. tako i Threadripperi “vole” malo više paste.

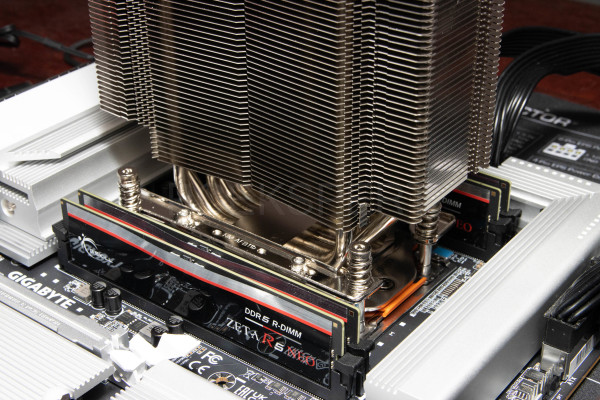

Tvornički montiran dolazi i SecuFirm 2 kit za montažu, tj. dva nosača s vijcima i montaža na TR5 socket je iznimno jednostavna. Potrebno je skinuti ventilatore, učvrstiti vijke u rupe na socketu i vratiti ventilatore na mjesto. Nosači dolaze i s offset rupama za +3 i +6 milimetara pa je tako omogućena visoka kompatibilnost s pločama, VRM hladnjacima ili PCIe karticama – u odnosu na orijentaciju socketa.

NH-D9 TR5-SP6 4U

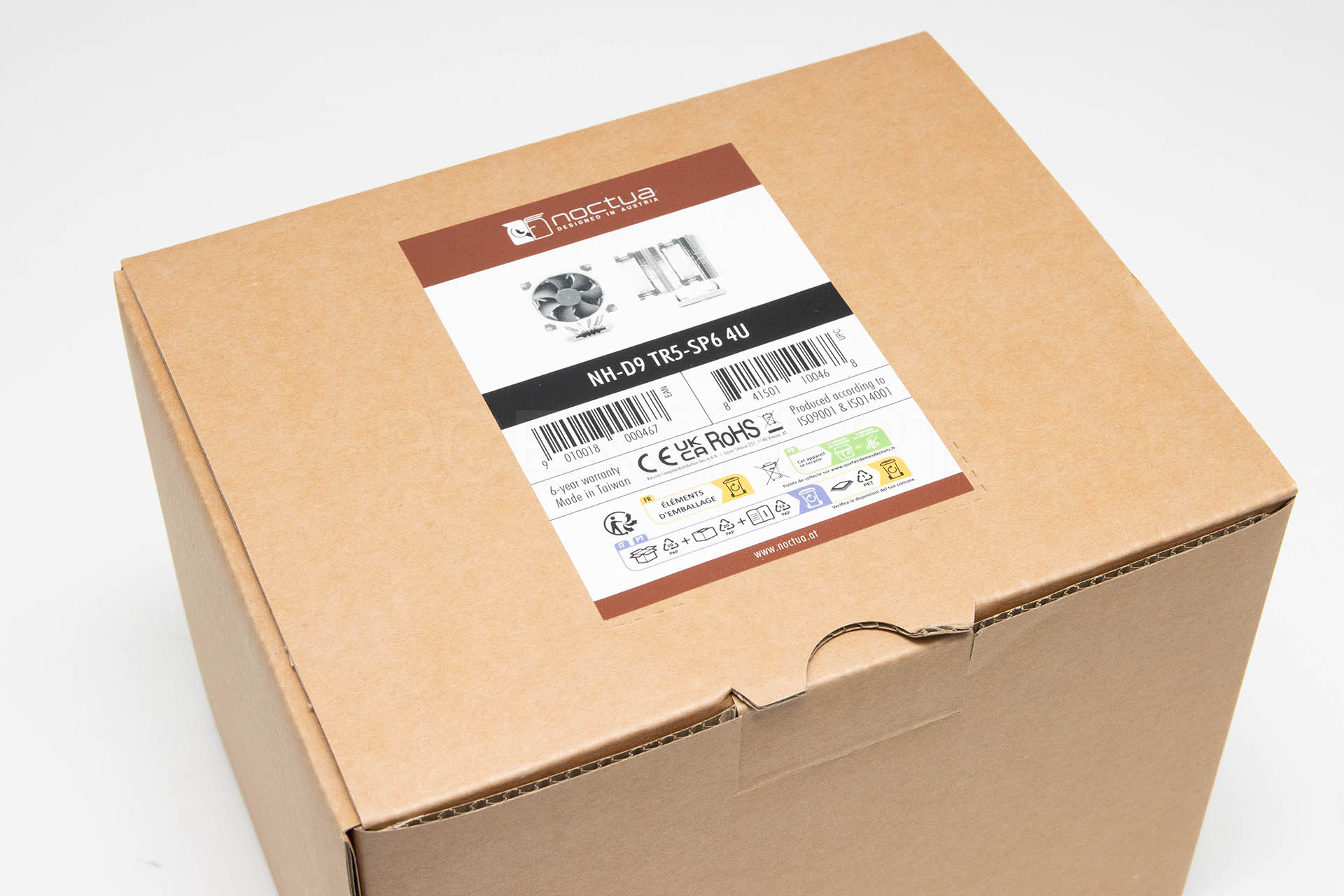

D9 također dolazi u običnoj smeđoj kutiji unutar koje je odlično zaštićen. Riječ je o dual tower hladnjaku s dva 92-milimetarska ventilatora koji je nastao na provjerenom DX modelu. Konstruiran je tako da ima smjer protoka zraka po dužoj osi procesora, pa je idealan za smještaj u kućišta gdje zrak teče i izlazi van njega na taj način. Kao što smo ranije spomenuli zbog manjih je dimenzija kompatibilan s 4U kućištima.

Uz hladnjak u kutiji nalazimo i Y adapter za ventilatore, knjižicu s uputstvima za instalaciju, te alat za pritezanje vijaka (Allen key) – baš kao i kod U14S modela. I na D9 Noctua daje standardnih 6 godina jamstva.

Kao što smo već naglasili ovo je hladnjak s dvostrukim tornjem, na kojem se nalaze dva ventilatora. Kompatibilan je isključivo s TR5 i SP6 socketima, tj. AMD-ovim Threadripper 7000 i Epyc 8004 procesorima. Ukupnih je dimenzija 134 x 95 x 120 milimetara i mase 769 grama. Napravljen je vrlo kvalitetno od aluminijskih limova, bakrenih toplovodnih cijevi i bakrene baze. Sve je naravno poniklano, a spojevi su lemljeni. Ovaj hladnjak ima NSPR rejting hlađenja od 134 i nije baš pogodan za najjače Threadrippere.

Uz hladnjak dolaze dva NF-A9 HS-PWM ventilatora koji imaju SSO2 ovjes i maksimalnu brzinu vrtnje od 2.500 okretaja u minuti. Minimum je na 400 okretaja. Maksimalni protok zraka je 96,3 metara kubnih u satu, a maksimalna buka 30,6 dB(A). Mi smo pak izmjerili maksimalnih 48 dB(A) Meterk MK09 uređajem, što znači da je buka svakako dosta visoka. Podrazumijeva se da će ovaj hladnjak završiti u 4U kućištu u serverskom ormaru pa buka i nije bitna. Oni koji žele tiši rad neka biraju U14S.

Baza ovoga hladnjaka je njegova najveća prednost jer cijela pokriva veliki IHS Threadripper procesora, a također dolazi s tvornički nanesenom NT-H2 pastom. Drugu fotografiju smo napravili na demontaži i vidimo zapravo kako baza lijepo nasjeda na procesor, ali i o kolikoj je zapravo količini paste riječ. No, kao što smo rekli, Threadripperi “vole” više paste.

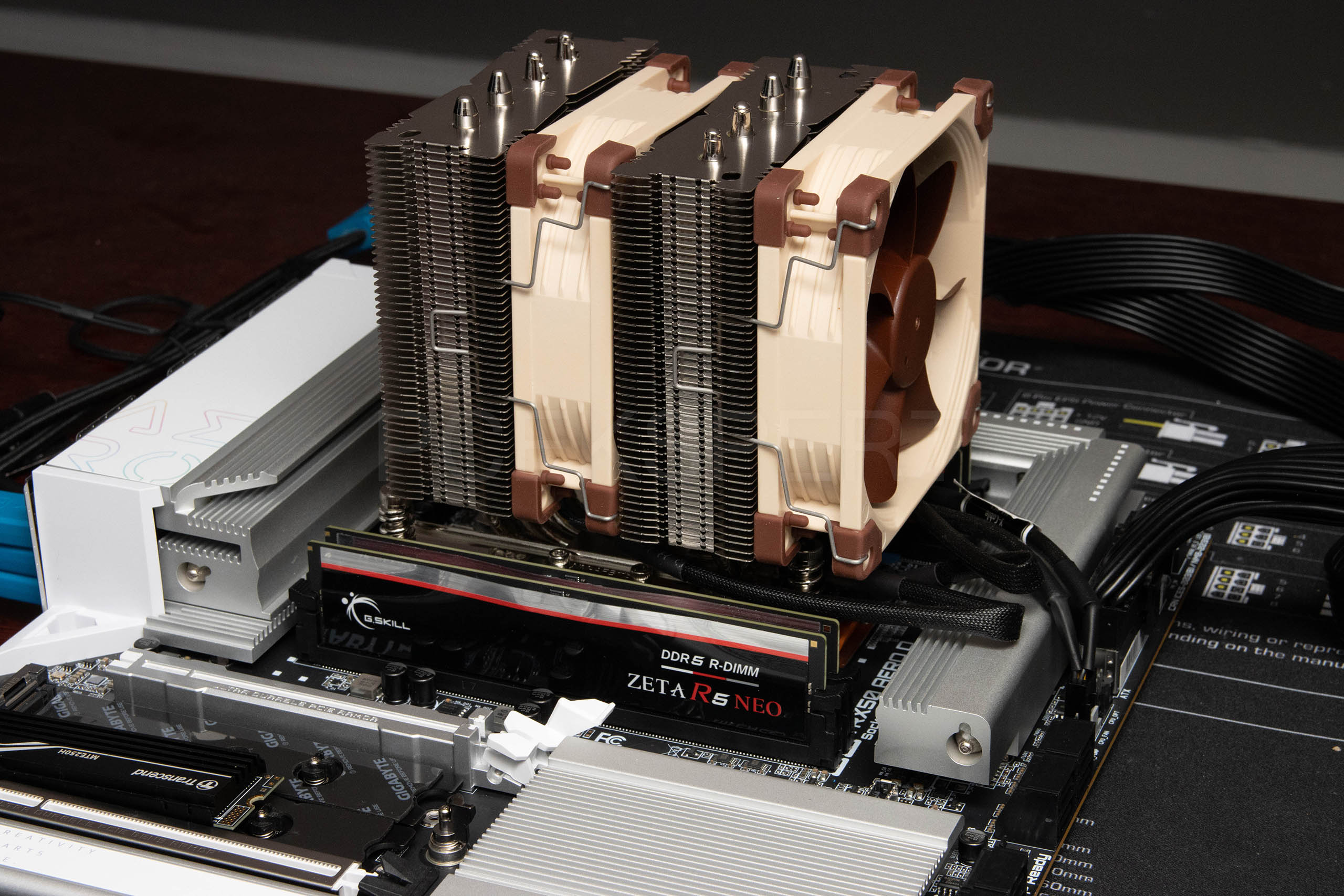

I ovaj hladnjak ima SecuFirm 2 kit za montažu već tvornički postavljen, no nema offset rupe. U pravilu mu ni ne trebaju jer je malenih dimenzija pa ne smeta drugim elementima na ploči. Instalacija je iznimno jednostavna, no potrebno je skinuti ventilatore prije zatezanja vijaka u rupe socketa.

NM-TR5-SP6

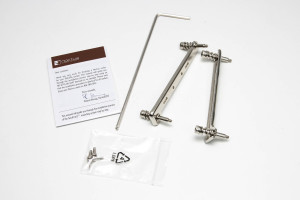

NM-TR5-SP6 je SecuFirm2 komplet za montažu koji omogućuje instalaciju Noctua DX-4677, DX-4189, DX-3647 i TR4-SP3 hladnjaka na AMD sTR5/SP6 sockete za Epyc serverske i Threadripper procesore namijenjene radnim stanicama. Nosači i opruge su unaprijeđeni kako bi zadovoljili zahtjeve povećanog pritiska novog sTR5/SP6 socketa, ali je instalacija ostala jednako jednostavna kao i na prethodnoj generaciji.

 Nosače je potrebno staviti na hladnjak, pričvrstiti ih s četiri Allen vijka s oprugom uz pomoć isporučenog alata i to je to. Ne može biti jednostavnije. Uz to, nosači imaju +3 i +6 milimetara offset rupe za povećanje kompatibilnosti s pločama, VRM hladnjacima ili PCIe karticama – u odnosu na orijentaciju socketa.
