OCZ RevoDrive 350 480GB test

Datum objave 10.07.2014 - Krešimir Matanović

RevoDrive 350 480GB

OCZ RevoDrive 350 OCZ RevoDrive 350

OCZ-ov je RevoDrive svojom pojavom 2011. godine donio visoke performanse neograničene SATA III sučeljem, koje je i danas ograničavajući faktor brzine modernih SSD-a. Svi koji žele veću brzinu moraju ili koristiti više SSD-a u RAID polju ili koristiti ovakav jedan uređaj koji putem bržeg PCIe sučelja iskorištava visoke performanse višestrukih kontrolera i brzog NAND-a. RevoDrive 350 kombinira SandForce SF-2281 kontrolere - dva za 240GB i čak četiri za 480/960GB modele, brzi 19 nm NAND i VCA 2.0 tehnologiju virtualiziranih kontrolera. RevoDrive 350 je u potpunosti redizajnirani proizvod u odnosu na stariji model, baziran je na Z-Drive 4500 enterprise dizajnu, a novost je i heatsink koji omogućuje nižu radnu temperaturu. Predstavljanjem ovoga modela, OCZ je u potpunosti završio tranziciju na Toshibin NAND flash zajedno s novim Vertex i Vector SSD-ima.

OCZ RevoDrive 350 OCZ RevoDrive 350

RevoDrive dolazi u čvrstoj kutiji omotanoj vanjskim kartonskim omotačem na kojem su osnovne informacije o proizvodu, a unutar te kutije je zapakiran u plastične nosače, blister pakiranje i uz njega dolazi jedan mini CD sa upravljačkim programom. Uređaj dimenzija 180.9 x 126.3 x 21.6 mm i mase 310 grama je na taj način dobro zaštićen od vanjskih mehaničkih utjecaja. OCZ inače na uređaj nudi 3 godine jamstva, a MTBF je 2 milijuna sati. Bitno za napomenuti je i kako RevoDrive 350 podržava i 128-bitnu AES enkripciju podataka.

OCZ RevoDrive 350 OCZ RevoDrive 350

Iz dimenzija vidimo kako je riječ o ful height - half length PCIe kartici, koja izgleda vrlo slično nekoj pasivnoj grafičkoj kartici, a zauzima tek jedan slot. Na matičnu ploču može ići u x8 ili x16 PCIe slotove, te ne zahtijeva nikakvo dodatno napajanje pri čemu ovaj 480GB model "troši" 9.5W u stanju mirovanja te oko 14W u aktivnom stanju (proizvođačevi podaci). U suštini je ovdje riječ o četiri SSD-a ok kojih je svaki kontroliran od strane poznatog SandForce SF-2281 kontrolera, a svi su povezani u RAID 0 polje od strane OCZ-ovog kontrolera. Na stražnjoj se strani kao što vidimo nalaze SF kontroleri, te uz svakoga po četiri Toshibina  TH58TEG7DDJ8A4C 19 nm  MLC NAND čipa koji svaki ima životni vijek od 2.500 program/erase ciklusa, što osigurava veliki životni vijek disku.

OCZ RevoDrive 350 OCZ RevoDrive 350

Na prednjoj strani se nalaze još po četiri NAND-a po kontroleru (ukupno ih je 32, odnosno 16 po strani). Tu je i napredna napojna jedinica sa Latticeovim ispPAC-POWR1220AT8 napojnim kontrolerom. Gornji oklop, tj. pokrov je zapravo veliki pasivni aluminijski hladnjak čiji najmasivniji dio u donjem desnom kutu nasjeda na OCZ-ov ICT-0260 RAID kontroler. Način na koji RevoDrive funkcionira je da se RAID kontroleru prikazuju dvije particije koje čine par SF kontrolera i pripadajućih NAND-ova spajaju u RAID 0 polje čime se teoretski dobiva 2.000 MB/s propusnosti u sekvencijalnom čitanju (svaki od SF kontrolera iam po 500MB/s brzine sekvencijalnog čitanja). Ipak, RevoDrive dolazi s tvorničkim specifikacijama od 1800 MB/s za sekvencijalno čitanje i 1700 MB/s za sekvencijalni zapis. Uz to, tvorničke specifikacije govore i o 90.000 IOPS-a za nasumično 4k čitanje i 140.000 IOPS-a za nasumično 4k čitanje. OCZ-ov RAID kontroler implementira VCA 2.0 (Virtualized Controller Architecture) tehnologiju koja omogućuje kreiranje virtualni sklop logičkih jedinica (LUN), te podržava TRIM i SCSI Unmap, zajedno sa SMART i NCQ tehnologijama. Ujedno nudi i kompletnu zaštitu od nestanka električne energije, spremanjem podataka u nonvolatile memoriju. VCA ujedno i brine o redundanciji NAND-a. Kako bi uređaj funkcionirao u Windowsima je potrebno instalirati i upravljačke programe sa  priloženog CD-a ili skidanjem sa OCZ stranica. To bi bilo to u opisu, krenimo na testove!

Test sistem i način testiranja

Test sistem:
Test sistem :: Hardware
Platforme Asus Rampage IV Extreme
Procesor(i) Intel i7-3960X
Memorija G.Skill 4 x 4GB 1866MHz
Grafičke kartice Asus GTX760
Zvučna kartica On Board
SSD OCZ RevoDrive 350 480GB
Napajanje Thermaltake GrandPower 1050W
Monitor Dell UltraSharp U2713HM

Testni sistem :: Software
OS Windows 8.1
Chipset datoteke Intel Chipset Driver 10.0.13
DirectX verzija 11
Intel I/O Meter 2006.07.27/1.1 Beta
ATTO Disk Benchmark v.2.47
AIDA64 Engeneer Edition, v.4.3.2900


Način testiranja

OCZ RevoDrive 350 OCZ RevoDrive 350

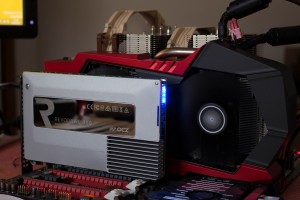

Disk smo testirali na Asusovoj Rampage IV Extreme ploči, i s Intelovim i7-3960X procesorom. Prilikom testiranja je radio u AHCI načinu rada i sa Microsoft Storage driverima (MSAHCI), što su mu dodijelili Windowsi 8.1. Uz sve standardne testove koje provodimo tu je i simulacija četiriju situacija uz pomoć I/O Metera - Database sa 67% čitanja i 33% zapisa, Workstation sa 80% čitanja i 20% zapisa, Web Servera sa 100% čitanja i File Servera sa 80% čitanja i 20% zapisa, nakon čega ispisujemo broj izmjerenih IOPS-a. Savjeti za svakodnevnu operativu SSD-a pod Windows OS-om uključuju isključivanje stvari kao što su indeksiranje diska, zatim isključivanje prefetcha i Superfetcha te defragmentiranja koje je sasvim nepotrebno. Uz to, kao što smo spomenuli za ovaj je disk potrebno i instalirati upravljačke programe koji služe za komunikaciju s OCZ-ovim 10xx SCSI kontrolerom na PCB-u.

Rezultati testova - prvi dio

PCMark8 [ichart headers="ID,MB/s" htitle="Storage Bandwidth (MB/s)"  labels="Intel DC S3500 480GB,OCZ Vertex 460 240GB,OCZ RevoDrive 350 480GB,OCZ Vector 150 120GB,OCZ Vertex 450 256GB,OCZ Vertex 4 256GB,takeMS UTX-PO318 120GB,Corsair Force 3 128GB" values="284.67,256.21,239.17,216.28,214.05,198.68,180.66,123.9" colors="blue,blue,orange,blue,blue,blue,blue,blue" height="400", min="0" max="300"] Za početak PCMark rezultat u kojem je RevoDrive tik ispod Vertexa 460, po čemu vidimo kako obične "kućne" upotrebe nisu idealan scenarij za ovaj disk, njemu treba prava workstation upotreba. AIDA64 Read [ichart headers="ID,MB/s" htitle="Linear Read (MB/s)"  labels="OCZ RevoDrive 350 480GB,Intel SSD 730 240GB @ RAID0,Asus Hyper Express 256GB,OCZ Vector 256GB,OCZ Vector 150 120GB,takeMS UTX-PO318,Intel DC S3500 480GB,Intel SSD 730 240GB,OCZ Vertex 460 240GB,OCZ Vertex 450 256GB,Intel SSD335 240GB" values="2000,1050.5,644.1,540.7,540.7,526.7,523.23,520.96,402.1,384.7,377.56" colors="green,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue" height="400", min="0" max="2000"] [ichart headers="ID,MB/s" htitle="Random Read (MB/s)"  labels="OCZ RevoDrive 350 480GB,Intel SSD 730 240GB @ RAID0,OCZ Vector 150 120GB,Asus Hyper Express 256GB,Intel SSD 730 240GB,takeMS UTX-PO318,OCZ Vector 256GB,Intel DC S3500 480GB,OCZ Vertex 460 240GB,OCZ Vertex 450 256GB,Intel SSD335 240GB" values="2160.1,1131.2,698.5,674.8,603.2,592.9,570.2,545.8,420.8,397.9,392.6" colors="green,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue" height="400", min="0" max="2200"] [ichart headers="ID,ms" htitle="Average Read Access (ms)"  labels="OCZ Vector 256GB,OCZ Vector 150 120GB,Intel DC S3500 480GB,Intel SSD 730 240GB,Intel SSD 730 240GB @ RAID0,OCZ RevoDrive 350 480GB,takeMS UTX-PO318,OCZ Vertex 450 256GB,OCZ Vertex 460 240GB,Intel SSD335 240GB, Asus Hyper Express 256GB" values="0.02,0.02,0.03,0.03,0.03,0.03,0.03,0.03,0.08,0.11,0.17,0.25" colors="blue,blue,blue,blue,blue,green,blue,blue,blue,blue,blue,blue" height="400", min="0" max="0.25"] AIDA64 zakucava i sekvencijalno i nasumično čitanje u 2GB/s, gdje vidimo prave vrijednosti RevoDrivea. AIDA64 Write [ichart headers="ID,MB/s" htitle="Linear Write (MB/s)"  labels="OCZ RevoDrive 350 480GB,Intel SSD 730 240GB @ RAID0,Asus Hyper Express 256GB,Intel DC S3500 480GB,OCZ Vertex 460 240GB,OCZ Vector 256GB,OCZ Vector 150 120GB,Intel SSD 730 240GB,OCZ Vertex 450 256GB,Intel SSD335 240GB,takeMS UTX-PO318" values="922.8,541.9,451.4,430.9,362.9,353,285.5,273.8,259.6,225.2,198.5" colors="purple,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue" height="400", min="0" max="1000"] [ichart headers="ID,MB/s" htitle="Random Write (MB/s)"  labels="Intel SSD 730 240GB @ RAID0,OCZ Vertex 460 240GB,OCZ Vector 256GB,Intel DC S3500 480GB,OCZ Vertex 450 256GB,Intel SSD 730 240GB,OCZ RevoDrive 350 480GB,takeMS UTX-PO318,OCZ Vector 150 120GB,Intel SSD335 240GB,Asus Hyper Express 256GB" values="549.9,396.5,395.6,343.6,296.6,280.7,231.8,219,201.4,168.6,100.2" colors="blue,blue,blue,blue,blue,blue,purple,blue,blue,blue,blue,blue" height="400", min="0" max="550"] [ichart headers="ID,ms" htitle="Average Write Access (ms)"  labels="Intel DC S3500 480GB,Intel SSD 730 240GB,Intel SSD 730 240GB @ RAID0,OCZ Vector 150 120GB,OCZ Vertex 460 240GB,OCZ Vertex 450 256GB,Asus Hyper Express 256GB,OCZ Vector 256GB,Intel SSD335 240GB,OCZ RevoDrive 350 480GB,takeMS UTX-PO318" values="0.03,0.04,0.04,0.04,.04,0.05,0.28,0.3,0.36,0.37,2.12" colors="blue,blue,blue,blue,blue,blue,blue,blue,blue,purple,blue" height="400", min="0" max="2.2"] Nešto niže performanse od obećanih u zapisu, a nasumični je još lošiji, premda i dalje solidan.

Rezultati testova - drugi dio

ATTO Disk Benchmark [ichart headers="ID,MB/s" htitle="Read 4kb"  labels="OCZ RevoDrive 350 480GB,OCZ Vector 150 120GB,OCZ Vector 256GB,OCZ Vertex 460 240GB,Intel SSD 730 240GB @ RAID0,Intel SSD 730 240GB,takeMS UTX-PO318,Intel DC S3500 480GB,OCZ Vertex 450 256GB,Intel SSD335 240GB,ASUS Hyper Express 256GB" values="321.536,316.648,308.224,288.768,280.897,248.832,239.018,232.889,224.718,110.041,95.777" colors="orange,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue" height="400", min="0" max="330"] [ichart headers="ID,MB/s" htitle="Write 4kb"  labels="Intel SSD 730 240GB @ RAID0,takeMS UTX-PO318,OCZ RevoDrive 350 480GB,Intel SSD 730 240GB,OCZ Vertex 460 240GB,Intel DC S3500 480GB,OCZ Vector 256GB,OCZ Vector 150 120GB,OCZ Vertex 450 256GB,ASUS Hyper Express 256GB,Intel SSD335 240GB" values="457.607,339.12,324.608,285.696,270.336,264.192,259.424,195.548,181.635,118.784,96.015" colors="blue,blue,orange,blue,blue,blue,blue,blue,blue,blue,blue" height="400", min="0" max="460"] [ichart headers="ID,MB/s" htitle="Read 512kb"  labels="OCZ RevoDrive 350 480GB,Intel SSD 730 240GB @ RAID0,OCZ Vector 150 120GB,OCZ Vector 256GB,takeMS UTX-PO318,Intel SSD 730 240GB,OCZ Vertex 460 240GB,Intel DC S3500 480GB,OCZ Vertex 450 256GB,Intel SSD335 240GB,ASUS Hyper Express 256GB" values="2014.057,1078.133,562.478,561.296,557.781,554.309,550.880,502.914,404.075,399.457,230.963" colors="red,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue" height="400", min="0" max="2100"] [ichart headers="ID,MB/s" htitle="Write 512kb"  labels="OCZ RevoDrive 350 480GB,ASUS Hyper Express 256GB,Intel SSD 730 240GB @ RAID0,takeMS UTX-PO318,OCZ Vertex 460 240GB,Intel DC S3500 480GB,OCZ Vector 256GB,Intel SSD335 240GB,OCZ Vertex 450 256GB,Intel SSD 730 240GB,OCZ Vector 150 120GB" values="1881.529,723.09,582.085,535.532,532.874,477.711,417.759,388.361,369.216,290.196,195.265" colors="red,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue" height="400", min="0" max="1900"] I 4 i 512k performanse u ATTO Disk Benchmarku su izvrsne, pri čemu u 512k dolazimo i prelazimo obećane performanse i u čitanju i u zapisu. I/O Meter Mixed Workload [ichart headers="ID,IOPS" htitle="IOPS Combined"  labels="OCZ RevoDrive 350 480GB @ Database,OCZ RevoDrive 350 480GB @ FileServer,OCZ RevoDrive 350 480GB @ Workstation,OCZ RevoDrive 350 480GB @ WebServer" values="48546.789,35207.36,39830.318,45777.148" colors="green,red,blue,purple" height="400", min="0" max="50000"] Miješani testovi pokazuju solidan prosječan broj IOPS-a, koji su viši nego kod Vertexa 460, u prva dva testa više i od Intelovog SSD-a 730 te primjerice puno viši od Vectora 150. Kopiranje fajlova [ichart headers="ID,sekunde" htitle="Kopiranje fajlova (sekunde)"  labels="OCZ RevoDrive 350 480GB @ Small files,OCZ RevoDrive 350 480GB @ Large files" values="268.4,39.5" colors="red,green" height="200", min="0" max="270"] Real-life kopiranje fajlova smo izveli uz pomoć Intelovog SSD-a DC S3500 s kojeg smo kopirali dvije datoteke s fajlovima na RevoDrive. Prva je bila veličine oko 10GB i sadržavala je čak 217.503 vrlo malenih fajlova, dok je druga bila velika oko 14.6GB i sadržavala je 512 velikih fajlova. Vidljivo je kako puno sitnih fajlova znatno usporava rad SandForce kontrolera, dok je primjerice puni sjaj ovaj disk pokazao sa velikim fajlovima. Iz testova je vidljivo kako će RevoDrive biti izvrstan za seljenje instalacija Steam ili Origin igara (backupa) ili pak video i audio materijala.

Rezultati testova - treći dio

IOMeter (100% Sequential) [ichart headers="ID,IOPS" htitle="Total I/O per second"  labels="OCZ RevoDrive 350 480GB,Intel SSD335 240GB,OCZ Vertex 450 256GB,OCZ Vertex 460 240GB,OCZ Vector 256GB,OCZ Vector 150 120GB,takeMS UTX-PO318,Intel SSD 730 240GB,Intel DC S3500,ASUS Hyper Express 256GB" values="71610.68,31488.38,22619.5,16280.48,15024.29,11842.07,10953.99,8074.68,4362.89,1827.96" colors="blue,purple,purple,purple,purple,purple,purple,purple,purple,purple,purple" height="400", min="0" max="72000"] [ichart headers="ID,MB/s" htitle="Total MB per second"  labels="OCZ RevoDrive 350 480GB,Intel SSD335 240GB,OCZ Vertex 450 256GB,OCZ Vertex 460 240GB,OCZ Vector 256GB,OCZ Vector 150 120GB,takeMS UTX-PO318,Intel SSD 730 240GB,Intel DC S3500,ASUS Hyper Express 256GB" values="146.66,61.5,44.18,33.34,29.34,23.13,22.43,16.54,8.52,3.74" colors="blue,purple,purple,purple,purple,purple,purple,purple,purple,purple" height="400", min="0" max="150"] [ichart headers="ID,milisecond" htitle="Maximum I/O Response time (ms)"  labels="Intel SSD335 240GB,Intel SSD 730 240GB,OCZ Vector 256GB,Intel DC S3500 480GB,OCZ RevoDrive 350 480GB,OCZ Vector 150 120GB,takeMS UTX-PO318,OCZ Vertex 450 256GB,ASUS Hyper Express 256GB" values="22.0971,26.4292,35.325,36.7278,61.65,235.3631,266.9978,615.7187,5372.0625" colors="purple,purple,purple,purple,blue,purple,purple,purple,purple,purple" height="400", min="0" max="5400"] Klasični IOMeter testovi mjerenja sekvencijalnih i nasumičnih performansi pri 33% zapisa i 67% čitanja i Queue Depth-u od 20, pokazuju izvrsne sekvencijalne performanse. To i je karakteristika diskova sa SF kontrolerima, pri čemu su nasumične obično ipak slabije. IOMeter (100% Random) [ichart headers="ID,IOPS" htitle="Total I/O per second"  labels="OCZ Vertex 450 256GB,OCZ RevoDrive 350 480GB,OCZ Vertex 460 240GB,Intel DC S3500 480GB,OCZ Vector 150 120GB,Intel SSD 730 240GB,Intel SSD335 240GB,OCZ Vector 256GB,takeMS UTX-PO318,ASUS Hyper Express 256GB" values="34849.68,33851.29,29942.11,21482.09,21021.24,20058.88,17700.45,15847.96,7232.83,963.96" colors="purple,red,purple,purple,purple,purple,purple,purple,purple,purple" height="400", min="0" max="35000"] [ichart headers="ID,MB/s" htitle="Total MB per second"  labels="OCZ RevoDrive 350 480GB,OCZ Vertex 450 256GB,OCZ Vertex 460 240GB,Intel DC S3500 480GB,Intel SSD 730 240GB,OCZ Vector 150 120GB,Intel SSD335 240GB,OCZ Vector 256GB,takeMS UTX-PO318,ASUS Hyper Express 256GB" values="69.33,68.07,51.08,41.96,41.08,41.06,34.57,30.95,14.81,1.97" colors="red,purple,purple,purple,purple,purple,purple,purple,purple,purple" height="400", min="0" max="70"] [ichart headers="ID,milisecond" htitle="Maximum I/O Response time (ms)"  labels="Intel DC S3500 480GB,Intel SSD 730 240GB,Intel SSD335 240GB,OCZ RevoDrive 350 480GB,OCZ Vector 150 120GB,OCZ Vertex 460 240GB,OCZ Vector 256GB,OCZ Vertex 450 256GB,takeMS UTX-PO318,ASUS Hyper Express 256GB" values="6.2752,13.920,85.6501,229.7863,233.246,344.7431,345.4264,618.4861,620.4432,2917.8303" colors="purple,purple,purple,red,purple,purple,purple,purple,purple,purple" height="400", min="0" max="3000"] Nasumične su performanse su ipak slabije, no na razini su Vertexa 460. Ne možemo reći da se ne radujemo nekoj sljedećoj generaciji RevoDrivea sa Barefoot 3 M10 kontrolerima. IOMeter Sustained Performance [ichart headers="ID,milisecond" htitle="Sustained Performance"  labels="Vertex 460 @ 5 min.,Vertex 460 @ 15 min.,Vertex 460 @ 60 min.,Vertex 460 @ 120 min.,Vertex 460 @ 240 min.,Vertex 460 @ 480 min.,Vertex 460 @ 720 min.," values="83393.230,83958.213,25595.231,15046.187,8747.653,5195.141,4082.712" colors="blue,blue,blue,blue,blue,blue,blue" height="400", min="0" max="85000"] Za kraj na red dolaze sustained performanse koje mjerimo testom u trajanju od 12 sati. Ovdje kao referencu možemo uzeti rezultate koje smo dobili sa Vector 150 i Vertex 460 SSD-ima, pri čemu vidimo kako RevoDrive pokazuje karakteristike SandForce kontrolera i nema sjajne sustained performanse, što znači kako će s vremenom ipak malo usporiti. No, s obzirom da je RevoDrive iznimno brz, ne vjerujemo kako će se to pretjerano osjetiti.

Zaključak

Iz današnjih, ali i prijašnjih testova vidimo kako NAND postaje sve brži i brži, i SATA III sučelje je definitivno preusko grlo pa se proizvođači okreću novima poput SATA Expressa, ali i već duže vrijeme koriste svima dostupno PCI Express sučelje i PCIe slotove. OCZ je već etablirani igrač i na tom su tržištu još od 2011. godine. No, konkurencija ne spava pa su u sklopu finalne tranzicije na Toshibin NAND izbacili i novi RevoDrive 350. On dolazi u tri izvedbe - 240 GB (529.99 USD), 480 GB (829.99 USD) i 960 GB (1,299.99 USD), a nama je na test pristigla srednja koja kao i veća ima četiri SF-2282 kontrolera povezana u RAID 0 polje. RevoDrive je vrlo moderan i kvalitetan uređaj koji se u radu ne grije previše, a podržava sve trenutno bitne tehnologije, uključujući i one koje štite podatke prilikom nestanka struje, ali i AES enkripciju. Po našim smo mjerenjima vidjeli kako je iznimno brz, kako više voli baratati s velikim nego malim fajlovima i kako je izvrstan izbor za profesionalce koji će ga ugraditi u svoje radne stanice i dati mu zadaću baratanja s video ili audio zapisima, ali i fotografijama velikog formata. Ujedno je pogodan i za gamere jer operativni sistem radi brzo i glatko, uz vrlo brzo učitavanje aplikacija i igara. Prosječan 480 GB disk košta od 1.800 kuna na više, a ovaj se trenutno u njemačkim webshopovima prodaje po cijeni od 690 €. No, prosječan 480 GB disk nije ni približno ovako brz i dobar, pa je i cijena sasvim opravdana.
