Sapphire HD4830 & Zotac 9600GT DP

Sapphire ima vrlo dugo iskustvo u proizvodnji i pakiranju grafičkih kartica, pa uvijek možete očekivati kvalitetno pakiranje koje maksimalno štiti karticu. Naslovnicu kutije krasi AMD-ova heroina Ruby, a uz nju se nalaze i osnovni tehnički podaci o grafičkoj kartici.

Kao baza za ovu grafičku karticu poslužio je dobro poznati RV770 čip no ovaj puta u LE izdanju. RV770LE, predstavljen je krajem listopada 2008. a za razliku od RV770PRO i XT GPU-a koji imaju 800 shadera LE verzija je "okljaštrena" na 640. Uz to LE kuca i na nižem taktu (575MHz), pa je i sirova snaga nešto niža - 736 GFLOPS-a. Čip je kao što znamo napravljen u 55nm proizvodnom procesu od strane TSMC-a, a ukupno ima 956 milijuna tranzistora. Fillrate je 18.4 GT/s, te 6.9 GP/s, dok propusnost memorije iznosi 57.6GB/s. Na kartici se nalazi ukupno 512MB GDDR3 memorije (osam Qimondinih 512Mbitnih HYB18H512321BF-10 čipova), koja radi na 900MHz (1800MHz efektivno), a baš kao i na jačim modelima komunicira preko 256 bitne sabirnice. Po oznakama na čipovima vidimo kako je memorija zapravo deklarirana za rad na 2000MHz, pa bi mjesta za overclocking trebalo biti dovoljno. Za razliku od jačih modela na koje je moguće ugraditi do 2GB memorije, na HD4830 kartice je maksimalna moguća vrijednost 512MB, a postoje i modeli sa 256MB. TDP kartice je 110W.

Sučelje preko kojeg kartica komunicira sa matičnom pločom je naravno PCIe 2.0 x16. Kao što smo rekli, ovaj model nije tako bogat izlazima kao 9600GT DP, no klasična dva DVI-I te jedan HDTV (S-Video) izlaz će zadovoljiti većinu korisnika. Kartica podržava DX10.1 (SM4.1), UVD2, PowerPlay i CrossFireX tehnologije. Dizajn hladnjaka kao što možete vidjeti na slici nije klasičan, tj. referentan. Na GPU je montiran aktivni aluminijski hladnjak dual slot konfiguracije koji je vrlo učinkovit te nije bučan. Memorijski čipovi nisu prisilno hlađeni, dok se još jedan manji aluminijski blok nalazi na naponskom dijelu. Za napajanje ove kartice Sapphire preporuča kvalitetno 450W napajanje, a kako bi ju opskrbili sa dovoljno struje potrebno je prikopčati i dodatni 6 pinski PCIe Power konektor.

Budnle je nešto siromašniji za razliku od skupljih Sapphireovih modela a sastoji se od jednog S-Video-to-Component kabela, S-video-to-Composite adaptera, DVI-to-VGA adaptera, DVI-to-HDMI adaptera i jednog standardnog Molex-to-PCIe Power kabela. Uz to tu su i kratke korisničke upute za rad te CD sa upravljačkim programima.

I ova kartica slijedi Zotacovu tradiciju pa je tako vrlo dobro upakirana i zaštićena od eventualnih oštećenja u transportu. Sama kartica se nalazi u antistatičkoj vrećici, a dodatno je položena i u pjenastu masu. Na kutiji prevladava standardna Zotacova narančasta boja, a sa kutije možete saznati sve bitne podatke vezane uz ovaj model.

Na prvi pogled, vrlo je lako zamijeniti Sapphireovu i Zotacovu karticu, no na ovoj ipak kuca zeleno srce. Riječ je o Nvidijinom G94 grafičkom procesoru koji je predstavljen prije otprilike godinu dana. Prošle godine smo dva puta testirali kartice sa ovim čipom i to Zotacov AMP! model te Gainwardovu Bliss izvedbu, te smo bili vrlo zadovoljni njihovim performansama, Od tada je prošlo dosta vremena i konkurencija je napravila odličan mainstream proizvod te ova kartica teže nalazi put do srca igrača. Stoga se Zotac odlučio napraviti u mnogo čemu posebnu karticu po pitanju multimedijalnih mogućnosti, no o tome nešto kasnije. Sada ćemo ponoviti gradivo i reći kako G94 ima 64 stream procesora koji u Zotacovoj DP izvedbi kucaju na 1650MHz dok ostatak čipa kuca na 675MHz. Dobri poznavatelji će primjetiti kako su ove vrijednosti nešto više od tvorničkih - točnije za 25MHz, pa možemo govoriti o laganom tvorničkom overclocku. 512MB GDDR3 memorije radi na 900MHz (1800MHz) a komunicira preko 256 bitnog sučelja. Hlađenje kartice je izvedeno naprednije nego na Sapphireovom modelu pa smo očekivali dobre overclocking rezultate. GPU hladi vrlo učinkoviti Zalmanov aluminijski hladnjak koji kombinira tehnologiju toplovodnih cijevi, a prisilno je hlađen vrlo solidnim i tihim ventilatorom. Svaki od memorijskih čipova na sebi ima maleni aluminijski blok dok naponski dio nije dodatno hlađen.

Kao što možete vidjeti na slici, glavno obilježje ove kartice je njen "future-proof" dizajn koji je između ostaloga kompatibilan sa monitorima koji imaju Display Port ulaze. Uz tu nadolazeću tehnologiju, tu su i dvostruki DVI-I izlazi, HDMI izlaz, HDTV izlaz te klasični VGA izlaz. Kartica podržava DX10 (SM4.0) i OpenGL 2.1 API-a, te Nvidijine SLI i PureVideo HD tehnologije. TDP kartice je nešto niži nego kod HD4830 modela te iznosi 98W, a za dodatno napajanje je potrebno prikopčati 6 pinski PCIe Power konektor.

Uz karticu ćete dobiti i bogat bundle koji se sastoji od dva Molex-to-PCIe Power kabela, dva DVI-to-VGA adaptera, S-Video-to-Composite adaptera, jednog SPDIF internog audio konektora, korisničkih uputa, CD-a sa upravljačkim programima i video igre LOST.

Način testiranja i overclocking

Testna platforma se nije mijenjala od posljednjeg testa grafičkih kartica, i smatramo kako je još uvijek dovoljno moćna kako bi izvukla maksimum iz današnjih grafičkih kartica. Ipak, s obzirom da tehnologija grabi prema naprijed pripremamo novu testnu platformu koja će se sastojati od overclockiranog Intelovog Core i7 920 procesora, 6GB 1600MHz Kingmaxove radne memorije, X58 ploče (Gigabyte ili slično), G.Skillovog SSD-a, te Windows Vista 64-bit operativnog sistema. Ova platforma će nam napokon omogućiti usporedno testiranje CrossFire i SLI performansi, te će predstavljati odličnu bazu za naredno razdoblje. Do tada ćete imati prilike pročitati još dva testa grafičkih kartica na ovoj staroj platformi. Promjene uvodimo i sa strane igara sa kojima vršimo testove, pa će neki od testova koje danas koristimo otpasti, te će ih zamijeniti novije i modernije igre. Uz to, standardno ćemo mjeriti i temperaure te potrošnju čitavog sistema sa pojedinom grafičkom karticom. Testirane kartice smo usporedili sa jačim Zotacovim 9800GT i 9800GTX+ modelima, te Sapphireovom HD4850 karticom. S obzirom da je 9600GT kartica dugo prisutna na tržištu, više smo se htjeli fokusirati na HD4830 i njene preformanse u odnosu na izravne konkurente.

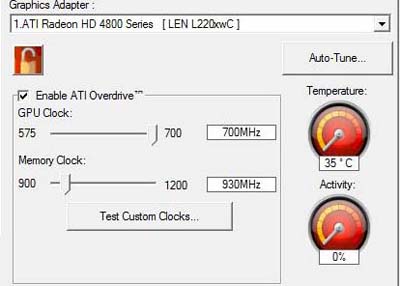

S obzirom da u vrijeme testiranja HD4830 kartice (prosinac 2008.), GPU-Z nije ispravno prepoznavao ovu grafičku karticu, donosimo Vam prikaz overclockinga iz CCC-a. I premda CCC ne dozvoljava podizanje brzine GPU-a preko 700MHz, ta frekvencija se pokazala i kao maksimalno stabilna (provjereno i sa alatima koji dopuštaju brzine preko 700MHz). Smatramo kako je ovo vrlo dobar rezultat s obzirom da se radi o 22% ubrzanju takta. Nažalost, memorija se nije pokazala u najboljem svjetlu i sve preko 935MHz bi rezultiralo nestabilnošću te smo 930MHz takt uzeli kao maksimalno stabilan. Uz upotrebu nekakvih pasivnih hladnjaka na čipovima, smatramo kako bi se rezultat poboljšao, s obzirom da su isti deklarirani za rad na 2GHz.

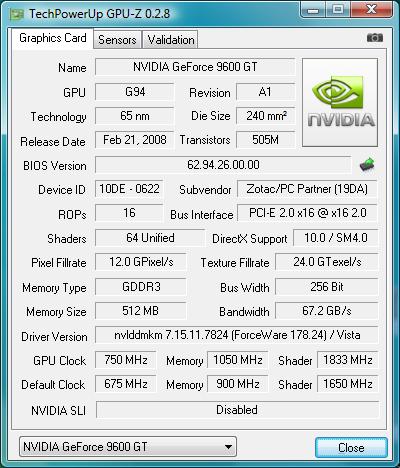

Što se tiče Zotacove kartice, G94 se još jednom pokazao kao solidan overclocker te smo ga uspjeli natjerati na 750MHz što je za oko 15-tak % više od referentnog takta (650MHz), dok su shaderi pri tome radili na 1833MHz. S druge strane, memorija se također pokazala vrlo dobrom te smo ostvarili porast za solidnih 17-tak %.

3DMark Vantage
GPU Test 1 (FPS)
Sapphire HD4850 18,9    Zotac 9800GTX+ 18,75    Sapphire HD4830 @ OC 18,44    Sapphire HD4830 15,33    Zotac 9800GT 14,72    Zotac GF9600DP @ OC 12,49    Zotac GF9600DP 10,87      0   5 1 0 1 5 2 0
GPU Test 2 (FPS)
Sapphire HD4830 @ OC 19,29    Sapphire HD4850 19,25    Zotac 9800GTX+ 17,56    Sapphire HD4830 16,57    Zotac 9800GT 14,86    Zotac GF9600DP @ OC 14,02    Zotac GF9600DP 12,39      0   5 1 0 1 5 2 0
Feature Test 1 (Gtexels/s)
Zotac 9800GTX+ 658,7    Sapphire HD4850 651,09    Sapphire HD4830 @ OC 583,64    Zotac 9800GT 519,05    Sapphire HD4830 479,73    Zotac GF9600DP @ OC 340,42    Zotac GF9600DP 302,37      0 1 15 2 30 3 45 4 60 5 75 66 0
Feature Test 2 (Gtexels/s)
Zotac GF9600DP @ OC 3,43    Zotac 9800GTX+ 3,3    Sapphire HD4830 @ OC 3,24    Sapphire HD4830 3,15    Sapphire HD4850 3,13    Zotac GF9600DP 2,92    Zotac 9800GT 2,81      0 0 ,5   1 1 ,5   2 2 ,5   3 3, 5
Feature Test 3 (FPS)
Zotac 9800GTX+ 22,48    Sapphire HD4850 20,01    Sapphire HD4830 @ OC 17,91    Sapphire HD4830 14,88    Zotac 9800GT 13,29    Zotac GF9600DP @ OC 9,5    Zotac GF9600DP 8,43      0   5 1 0 1 5 2 0 2 5
Feature Test 4 (FPS)
Zotac 9800GTX+ 23,68    Zotac 9800GT 20,92    Zotac GF9600DP @ OC 18,12    Sapphire HD4830 @ OC 17,42    Zotac GF9600DP 16,14    Sapphire HD4850 15,8    Sapphire HD4830 14,64      0   5 1 0 1 5 2 0 2 5
Feature Test 5 (FPS)
Zotac GF9600DP @ OC 30,39    Sapphire HD4830 @ OC 28,45    Zotac 9800GTX+ 26,79    Zotac GF9600DP 26,58    Sapphire HD4850 26    Sapphire HD4830 24,96    Zotac 9800GT 24,31      0   8 1 6 2 4 3 2
Feature Test 6 (FPS)
Sapphire HD4850 45,22    Sapphire HD4830 @ OC 40,03    Sapphire HD4830 33,04    Zotac 9800GTX+ 29    Zotac 9800GT 22,98    Zotac GF9600DP @ OC 15,57    Zotac GF9600DP 13,9      0 1 0 2 0 3 0 4 0 5 0

Kao i uvijek, 3D Mark daje vrlo šarolike rezultate. Što odgovara jednom proizvođaču, ne odgovara drugom i obrnuto. I tako u svim testovima. Ipak, možemo primjetiti kako se HD4830 vrlo dobro drži protiv direktnog konkurenta 9800GT, no idemo čim prije na prave testove, pa ćemo tamo vidjeti pravo stanje stvari.

COH Opposing Fronts
1680x1050 (4xAA, 16xAF)
Zotac 9800GTX+ 60    Sapphire HD4830 @ OC 55,8    Sapphire HD4850 54,3    Sapphire HD4830 46,8    Zotac 9800GT 41,1    Zotac GF9600DP @ OC 40,6    Zotac GF9600DP 36      0 1 0 2 0 3 0 4 0 5 0 6 0
1920x1200 (4xAA, 16xAF)
Zotac 9800GTX+ 50,1    Sapphire HD4830 @ OC 46,7    Sapphire HD4850 46    Sapphire HD4830 40    Zotac 9800GT 35,2    Zotac GF9600DP @ OC 33,3    Zotac GF9600DP 29,6      0 1 3 2 6 3 9 5 2

Nešto stariji Opposing Fronts još uvijek može namučiti grafičke kartice. Vidimo kako 9600GT DP drži začelje što smo i očekivali, dok se overclockirana ipak približuje skupljoj 9800GT. HD4830 potvrđuje kako je potomak odličnog RV770 čipa i sa lakoćom pobjeđuje direktnu konkurenciju. Kada je overclockirana, čak je brža i od jače i skuplje HD4850 kartice.

Crysis
1680x1050
Sapphire HD4830 @ OC 58,16    Sapphire HD4830 54,38    Zotac GF9600DP @ OC 48,56    Zotac GF9600DP 43,38      0 1 0 2 0 3 0 4 0 5 0 6 0
1920x1080
Sapphire HD4830 @ OC 54,72    Sapphire HD4830 48,75    Zotac GF9600DP @ OC 44,15    Zotac GF9600DP 39,59      0 1 0 2 0 3 0 4 0 5 0 6 0

Crysis smo odradili bez uključivanja AA i AF filtera kako framerate ne bi previše trpio. U ovaj test nismo uključili rezulate drugih kartica zbog nedostatka vremena, a vidljivo je kako se sa obje kartice možemo koliko toliko solidno igrati čak i na višoj rezoluciji.

Devil May Cry 4
1920x1200 (4xAA, 16xAF)
Sapphire HD4830 @ OC 78,04    Sapphire HD4850 77,53    Sapphire HD4830 68,73    Zotac 9800GTX+ 66,47    Zotac 9800GT 51,24    Zotac GF9600DP @ OC 47,95    Zotac GF9600DP 45,57      0 2 0 4 0 6 0 8 0

Test koji svakako više voli ATI čipove, potvrđuje činjenicu kako je overclockirana HD4830 brža od skuplje HD4850 kartice. 9600GT očekivano gubi dah i drži se začelja.

Far Cry 2
1680x1050
Sapphire HD4830 @ OC 49,31    Zotac GF9600DP @ OC 45,8    Sapphire HD4830 42,34    Zotac GF9600DP 41,21      0 1 0 2 0 3 0 4 0 5 0
1920x1200
Sapphire HD4830 @ OC 46,48    Sapphire HD4830 39,6    Zotac GF9600DP @ OC 38,03    Zotac GF9600DP 34,68      0 1 0 2 0 3 0 4 0 5 0

Najnovija igra u današnjem repertoaru je također kao i Crysis odrađena bez uključivanja AA i AF filtera iz poznatih nam razloga. 9600GT ovdje pokazuje kako može koliko toliko držati korak sa novijom HD4830 karticom, no i dalje obje kartice nisu najidealnije za igranje ultra modernih igara na visokim rezolucijama.

World in Conflict
1680x1050
Sapphire HD4830 @ OC 51    Zotac GF9600DP @ OC 48    Sapphire HD4830 46    Zotac GF9600DP 43      0 1 3 2 6 3 9 5 2
1920x1200
Sapphire HD4830 @ OC 46    Sapphire HD4830 42    Zotac GF9600DP @ OC 41    Zotac GF9600DP 38      0 1 2 2 4 3 6 4 8

WIC je solidno igriv sa ovim slabijim grafičkim karticama ukoliko ne koristimo AA i AF filtere. Overclockirani G94 čip se čak uspjeva približiti RV770LE čipu no sve dok potonjem također ne podignemo taktove.

X3 Terran Conflict
1920x1200 (4xAA, 16xAF)
Sapphire HD4830 @ OC 64,49    Sapphire HD4850 64,25    Zotac 9800GTX+ 63,54    Sapphire HD4830 58,62    Zotac GF9600DP @ OC 53,02    Zotac GF9600DP 49,52      0 1 0 2 0 3 0 4 0 5 0 6 0 7 0

Posljednja video igra u današnjem testu potvrđuje do sad već viđeno. HD4830 će preskočiti HD4850 ukoliko je overclockirana, a 9600GT nema daha te ostaje pri dnu.

Potrošnja
Idle (W)
Sapphire HD4850 184    Sapphire HD4830 186    Zotac 9800GTX+ 188    Zotac GF9600DP 200      0 5 0 1 00 1 50 20 0
Load (W)
Sapphire HD4850 241    Zotac GF9600DP 247    Zotac 9800GTX+ 262    Sapphire HD4830 268      0 7 0 1 40 2 10 28 0

Izmjerene potrošnje se odnose na kompletnu konfiguraciju. Prilikom Idle mjerenja vidimo kako sistem sa Zotacovom 9600GT DP karticom ima najveću potrošnju što je vrlo vjerojatno uvjetovano ventilatorom koji ne mijenja brzinu vrtnje. Ostali koji imaju mogućnost smanjenja okretaja ventilatora manje i troše. Svakako najveće iznenađenje je potrošnja sistema sa HD4830 karticom prilikom opterećenja. Sa visokih 268W nadmašuje čak i 9800GTX+ karticu. Za ovakvu visoku potrošnju krivac može jedino biti ventilator, s obzirom da HD4850 troši čak 27W manje.

Temperature
Idle (°C)
Sapphire HD4830 30    Zotac GF9600DP 38      0 1 0 2 0 3 0 4 0
Load (°C)
Sapphire HD4830 51    Zotac GF9600DP 54      0 1 0 2 0 3 0 4 0 5 0 6 0

HD4830 ima vrlo učinkovit rashladni sistem GPU-a, te se temperature ni pri najvećim opterećenjima ne dižu iznad 51°C. Zotac također koristi vrlo dobro hlađenje i ni na 9600GT kartici temperature ne divljaju, a kao što smo vidjeli i overclocking rezultat je vrlo dobar.

Kao što smo rekli, glavni fokus ovog testa je bila kartica sa RV770LE čipom s obzirom da ju još nismo imali prilike vidjeti u našem labu, te ćemo joj stoga i posvetiti nešto više vremena u zaključku. Iz svih testova je vidljivo kako i srezani RV770 čip ima dovoljno moći da se suoči sa modernim igrama te da ima vrlo velik overclocking potencijal koji dodatno popravlja performanse. Kartice sa ovom čipom prosječno su oko 200kn jeftinije od onih sa RV770PRO, a vidjeli smo kako overclockingom uspjevamo nadmašiti performanse toga bržeg čipa. Zasluge dobrog overclocking potencijala naravno idu Sapphireovom hladnjaku, koji je kao što smo vidjeli odgovoran i za nešto višu potrošnju. Ipak, voljeli bi vidjeti i aluminijske blokove na memorijskim čipovima, što bi donijelo stabilnost pri višim taktovima i još bolje performanse. Bundle koji Sapphire pakira sa ovom karticom i nije najbogatiji, a iz iskustva znamo da može i bolje. Sapphire HD4830 svakako zaslužuje preporuku jer prije svega ima dobar omjer uloženo/dobiveno, a cijena na Hrvatskom tržištu se kreće oko 1000kn.

Zotac je kozmetičkim zahvatom 9600GT kartici pokušao zategnuti bore i produžiti joj opstanak na tržištu. Opremili su ju svom silom izlaza, odličnim hladnjakom, lagano povisili takt GPU-a te uz nju spakirali vrlo solidan bundle. Dobili su vrlo solidan finalni proizvod koji će nažalost u potpunosti zadovoljiti tek manje zahtjevne igrače. Sakriti godine G94 čipu je teško i s nestrpljenjem očekujemo novi Nvidijin mainstream čip. Ipak, svi kojima su igračke performanse u drugom planu a traže karticu na koju mogu prikopčati svu silu opreme ne trebaju tražiti dalje - 9600GT DP je odličan izbor.

Conclusion

Like we have noted before, main focus in this article is on card with RV770LE graphics processor because we haven’t had it before in our lab. Even crippled, RV770LE is very much capable to wrestle with modern day games, and it has a very nice overclocking potential which boost`s performance over the RV770PRO card. Taken in consideration that it costs between 20 and 25 € less than HD4850 card, this model is highly recommendable. Credit for great GPU frequency boost goes to very effective Sapphire`s cooler. The vent mounted on heatsink is also responsible for the higher power consumption, in fact the biggest in this test. What this cooling system lacks is aluminum heatsinks on memory chips, which would bring stability on higher clocks. Bundle is also something we can`t praise because we know that Sapphire can do better. Overall, Sapphire HD4830 can be recommended because of its good price/performance ratio (price in Croatia is around 140 €).

Zotac decided to expand life span of 9600GT card with a little bit of cosmetic surgery. They fitted it with bunch of outputs, great cooler, slightly overclocked GPU and packed it with a great bundle. What they got is a great product which will unfortunately satisfy only less demanding gamers. Hiding wrinkles on G94 chip is very hard and we are all impatiently waiting for new mainstream GPU from Nvidia. Still, everyone who doesn`t care about gaming performance, and seek multimedia capabilities will find this card very desirable.
