Sapphire HD6670 i 6570 – za igrače na budžetu

Ova dva modela ulaze u tržišnu bitku s cijenama oko i ispod 100 USD, tj. na našem tržištu oko 100 €. To je ujedno i najveći segment tržišta, a tu vlada i najveća gužvu. Kao što znamo, najviše je prodanih kartica upravo u segmentu između 50 i 100 €, pa je zbog toga bitno imati dobar proizvod, koji ima najbolji odnos performansi i cijene. Redwoodi su nudili solidne peformanse, pa će sada njihovi nasljednici Turksi, logično, morati donijeti još bolje. Sapphire svoje modele pakira u vertikalno orijentirane kutije, a jedna od glavnih im je značajki upotreba ArcticCoolingovih hladnjaka. U suštini ova dva modela dijele isti grafički čip, s različitim radnim taktovima, a slabiji ima i manje radne memorije. Uz ovaj model, HD6570 dolazi i s DDR3 memorijom i to u 1 i 2GB izvedbama. HD6670 pak dolazi samo s GDDR5 memorijom u ovoj 1GB i u 512GB verziji.

Jasno je kako u 100 € segmentu ne možemo očekivati čuda po pitanju količine opreme koja dolazi s karticama. Tako uz obje kartice dolazi identična oprema koja se sastoji od CD-a s upravljačkim programima i aplikacijama, kratke instalacijske upute i Sapphire Select Club kartica. Tek uz jači HD6670 dolazi još i DVI-to-VGA adapter, namijenjen korisnicima starijih monitora.

Na prvi su pogled ove dvije kartice slične kao jaje jajetu. Obje koriste isti AC hladnjak, a iz ove perspektive nije moguće vidjeti koliko memorijskih čipova na sebi nose. No, pažljivijim promatranjem uočavamo razliku - srednji je video izlaz kod jačeg modela DisplayPort, a kod slabijeg VGA. Obje su kartice istih dimenzija - 164 x 40 x 107 mm (DxŠxV), a i PCB kao i napojni sklopovi su im isti. Kada je pak riječ o Turks grafičkom čipu, koji je duhovni nasljednik Redwooda, razlika između ove dvije kartice je u taktovima i naravno činjenici da je baziran na Northern Islands arhitekturi (UVD3, teselator sedme generacije, poboljšano filtriranje tekstura, te podrška za HDMI 1.4a i DisplayPort 1.2). Turks je napravljen u 40nm procesu u tajvanskom TSMC-u, a za razliku od Redwooda koji ima 400/20/8 arhitekturu, donosi 480/24/8 arhitekturu (stream procesori/teksturne jedinice/ROP-ovi). To automatski znači i kako Turksi imaju nešto veću površinu (118 > 104 mm²), te veći broj tranzistora (716 > 627 milijuna). Kod HD5570 kartice GPU je radio na 650MHz, a tako je i kod HD6570. Kod HD5670 je pak GPU radio na 775MHz, a kod HD6670 je ubrzan na 800MHz.

Na danas se testiranom HD6670 modelu nalazi 1GB GDDR5 Elpidine memorije koja radi na okruglih 1000MHz (4Gbps efektivno), a komunicira preko standardne 128-bitne sabirnice. Na HD6570 modelu se pak nalazi 512MB GDDR5 memorije koja također radi na 1000MHz i komunicira preko 128-bitne sabirnice. Dvije su to najjače predstavnice svojih serija, a slabije smo verzije već spomenuli ranije. Slabiji HD6570 model podržava i HyperMemory tehnologiju, tj. mogućnost dodjeljivanja radne memorije računala grafici što će biti korisno pri višim rezolucijama. Tablice s vrijednostima koje je moguće koristiti pogledajte na Sapphireovim stranicama. HD6670 ima TDP od 66W, dok HD6570 ima 60W, te samim time ne zahtijevaju dodatno napajanje. Obje ove Sapphirove kartice dolaze u punoj visini pa su pretežno namijenjene upotrebi u PC svijetu, a za HTPC su prilagođene tri low-profile HD6570 kartice. ArcticCoolingov hladnjak kombinira masivni aluminijski heatsink, s moćnim ali tihim ventilatorom smještenim u plastični pokrov heatsinka. Koliko su učinkoviti moći će te vidjeti u tablicama zagrijavanja, a najviše zapravo oduševljava njihov tihi rad.

Jači, HD6670 model dolazi s modernijom kombinacijom DisplayPort (1.2) i HDMI (1.4a), te DL-DVI i izlaza, dok je slabiji HD6570 model ograničen na HDMI (1.4), VGA te SL-DVI izlaz. Obje kartice podržavaju DX11 (SM5.0) Open GL4.1, HD3D i APP tehnologije, a HD6670 donosi i Eyefinity podršku. Krenimo na testove!

Test sistem

Test sistem :: Hardware Platforme Asus X58 Sabertooth Procesor(i) Intel Core i7 980X Memorija 3x 2GB DDR3 Exceleram @ 1600MHz Grafičke kartice Sapphire Radeon HD6670 1GB GDDR5; Sapphire Radeon HD6570 512MB GDDR5 AMD Radeon HD5670 Driveri: Catalyst 11.5 Zvučna kartica On Board Napajanje Thermaltake ToughPower 1.2kW Hard disk(ovi) Hitachi 500GB SATA II DVD-RW HP GSA-H60L

Testni sistem :: Software OS Windows 7 Ultimate 64-bit Chipset datoteke Intel 9.1.0.1007 DirectX verzija 11 (SDK Feb 2010) F1 2010 Max. details, FRAPS (Monza race) Battlefield Bad Company 2 Maximum details, DX11, HBAO ON Heaven Benchmark Unigine engine, v2.0, DX11, High, DX11 Lost Planet 2 Demo, DX11, Middle Mafia II Maximum details Metro 2033 DX11, Normal, SSAO ON Crysis 2 Extreme, DX9 S.T.A.L.K.E.R. Call of Pripyat Demo, DX11, High, SSAO High



Način testiranja i overclocking

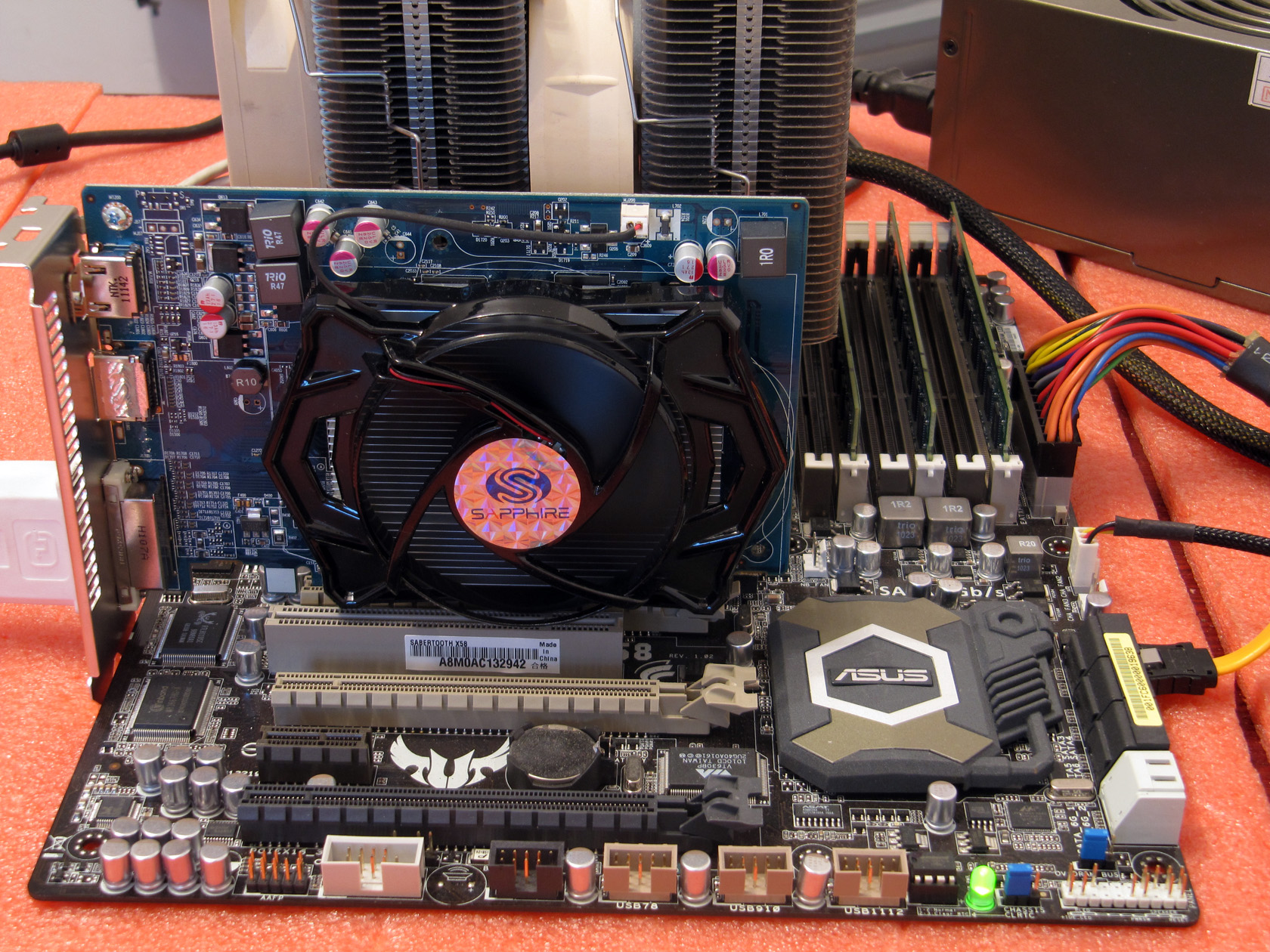

Kartice smo testirali na našem standardnom test stroju koji se sastoji od Asusove X58 Sabertooth ploče, Intelovog Core i7-980X procesora te ukupno šest gigabajta Exceleramove radne memorije u 3 x 2GB kombinaciji. I premda je ova "mašina" overkill za ovakve grafičke kartice, barem smo sigurni da ćemo iz njih izvući apsolutni maksimum, tj. da sistem ni u kojem trenutku neće biti usko grlo. Set benchmarka koji smo koristili poznat je iz naših ranijih testova, a kao i uvijek vrlo je šarolik. Za potrebe testiranja ovih kartica smo na većini benchmarka ugasili AntiAliasing, jer znatno zagušuje performanse ionako ne pretjerano jakih kartica. Uz to, ponegdje smo spustili i razinu detalja, a kao u uvijek sve možete vidjeti u tablicama. Test zagrijavanja i potrošnje smo proveli sa OCCT-om koji poprilično zagrije i optereti kartice. Kao i uvijek mjerena je potrošnja cijelog sistema. Za usporedbu s ovim karticama smo uzeli performanse jedne iz prethodne generacije - HD5670. Biti će zanimljivo vidjeti koliko se slabija HD6570 primakla ovoj kartici, tj. koliko joj brža HD6670 bježi.

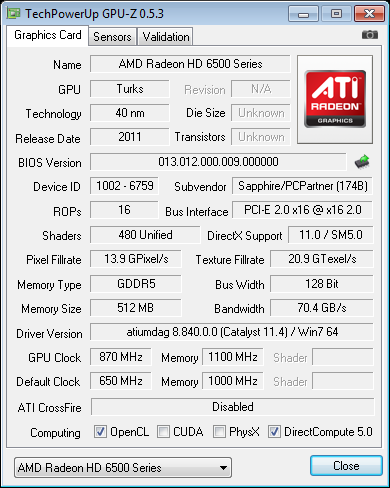

Overclocking kartica smo vršili putem Afterburner aplikacije. Slabiji je model bez problema potegnuo do visokih 870MHz što je ubrzanje od čak 34%. Memorija je s 1000MHz, podignuta na 1100MHz pri čemu je radila u potpunosti stabilno. Ove vrijednosti će joj osigurati skok iznad referentne HD6670. Turks čip na jačoj HD6670 smo bez problema podigli na za daljnih 60MHz od onoga na slabijem modelu. Tih 60MHz je povećanje od 16.25% u odnosu na referentni takt, a memorija je išla stabilno sve do 1180MHz. Koliki će biti skok u performansama, provjeriti ćemo u zasebnoj overclocking tablici.

Battlefield Bad Company 2
1680x1050 @ 0xAA, 16xAF
Sapphire HD6670 31,817    AMD HD5670 28,222    Sapphire HD6570 27,617      0   8 1 6 2 4 3 2
1920x1200 @ 0xAA, 16xAF
Sapphire HD6670 26,483    AMD HD5670 23,857    Sapphire HD6570 23,111      0   8 1 6 2 4 3 2



S obzirom da AntiAliasing znatno ruši performanse ovih kartica, odličili smo ga u ovom (a i ostalim naslovima) ugasiti, a sve ostale postavke ostaviti na najvišima (osim u nekim naslovima). I te ostale postavke su se pokazale kao prepreka dobrom gameplayu na ovim karticama, pa će ih tijekom igre biti potrebno smanjiti. Ipak, HD6670 pokazuje svu ozbiljnost i nadvisuje HD5670 model za oko 13%. HD6570 se pak na samo 3% zaostatka primakla do HD5670. Već iz prve igre je vidljivo kako višu rezoluciju treba izbjegavati, te kako će ove kartice biti sasvim sretne na maksimalnih 1680x1050.

Crysis 2
1680x1050 @ 0xAA, 16xAF
Sapphire HD6670 24,42    AMD HD5670 22,68    Sapphire HD6570 20,8      0   5 1 0 1 5 2 0 2 5
1920x1200 @ 0xAA, 16xAF
Sapphire HD6670 19,58    AMD HD5670 18,18    Sapphire HD6570 16,31      0   5 1 0 1 5 2 0 2 5



Crysis 2 još nije zaživio u svojem punom sjaju (fali DX11), no ipak je ovim karticama potrebno odati priznanje. Sasim se solidno drže na Extreme postavkama, pa je za bolji gameplay samo potrebno sniziri razinu detalja i Crysis 2 je sasvim igriv.

F1 2010
1920x1200 (AA Off, AF 16x)
Sapphire HD6670 33,121    AMD HD5670 31,622    Sapphire HD6570 28,044      0   7 1 4 2 1 2 8 3 5



I kod F1 2010 smo sve detalje ostavili na maksimumu te samo ugasili AA. Gameplay je na nižoj rezoluciji sasvim solidan kod svih kartica, jer F1 nema značajne padove u framerateu.

Heaven Benchmark
1680x1050 @ 0xAA, 16xAF, No Tesselation (FPS)
Sapphire HD6670 21,7    Sapphire HD6570 19,1    AMD HD5670 18,9      0 1 1 2 2
1680x1050 @ 0xAA, 16xAF, Normal Tesselation (FPS)
Sapphire HD6670 16,1    Sapphire HD6570 13,9    AMD HD5670 13,9      0 1 1 2 2



Uz poboljšani teselator dolaze i bolje performanse pa je tako ovdje HD6570 jednako brza kao i HD5670, dok je HD6670 od njih brža za oko 14%.

Lost Planet 2
1920x1200 @ 0xAA
Sapphire HD6670 20,15    Sapphire HD6570 17    AMD HD5670 16,85      0 1 1 2 2



Naslov koji zahtjeva dobre teselacijske mogućnosti ne odgovara najbolje ovim AMD karticama. Čak i sa sniženim detaljima na "middle" postavke, framerate je nizak.

Mafia II
1680x1050 (AA Off, AF 16x, Phsyx off)
Sapphire HD6670 35    AMD HD5670 31,5    Sapphire HD6570 29,7      0   7 1 4 2 1 2 8 3 5
1920x1200 (AA Off, AF 16x, Phsyx off)
Sapphire HD6670 31,7    AMD HD5670 28,4    Sapphire HD6570 24,4      0   7 1 4 2 1 2 8 3 5



Mafiu II solidno vrte sve kartice, a za još glađi framerate potrebno je tek mrvicu sniziti razinu detalja. HD6670 se ovdje pokazuje u dobrom svijetlu i nadvisuje svoju prethodnicu za oko 11%.

Metro 2033
1680x1050 @ AAA, 16xAF
Sapphire HD6670 18,361    AMD HD5670 17,221    Sapphire HD6570 15,533      0   5 1 0 1 5 2 0
1920x1200 @ AAA, 16xAF
Sapphire HD6670 14,611    AMD HD5670 13,728    Sapphire HD6570 12,028      0   5 1 0 1 5 2 0



Ultra zahtjevni (č: neoptimizirani) Metro 2033, ni pri smanjenoj razini detalja na Normal (postoje još High i Very High) ne nudi dobar framerate na nijednoj od testiranih kartica. Rezolucija i razina detalja obavezno mora još ići dolje, no ima li onda sve to skupa smisla?

Overclocking
3DMark11
Sapphire HD6670 @ OC 2062    Sapphire HD6570 @ OC 1935    Sapphire HD6670 1800    Sapphire HD6570 1507      0 5 25 10 50 15 75 21 00
S.T.A.L.K.E.R. COP (1920x1200)
Sapphire HD6670 @ OC 28,75    Sapphire HD6570 @ OC 26    Sapphire HD6670 25,25    Sapphire HD6570 20,75      0 1 0 2 0 3 0
Mafia II (1920x1200)
Sapphire HD6570 @ OC 32,2    Sapphire HD6670 31,7    Sapphire HD6670 @ OC 31,3    Sapphire HD6570 24,4      0 1 7 3 4
Lost Planet 2 (1920x1200)
Sapphire HD6670 @ OC 22,85    Sapphire HD6570 @ OC 20,5    Sapphire HD6670 20,15    Sapphire HD6570 17      0   6 1 2 1 8 2 4
Crysis 2 (1920x1200)
Sapphire HD6670 @ OC 22,58    Sapphire HD6570 @ OC 20,48    Sapphire HD6670 19,58    Sapphire HD6570 16,31      0   6 1 2 1 8 2 4



HD6670 je overclockirana na 930/1180MHz u prosjeku pokazala malo preko 14% povećanja performansi (osim u Mafiji gdje je pomak iz nekog razloga bilo vrlo mali). HD6570 je pak pokazala kako overclockiranjem može dostići i prestići referentnu HD6670 jer su joj performanse skočile za 25%. Uz korištenje Hyper Memory tehnologije se ovi rezultati daju i dodatno poboljšati na višim rezolucijama, doduše ne značajno.

Potrošnja
Idle (W)
Sapphire HD6670 120    Sapphire HD6570 120      0 4 5 9 0 1 35 18 0
Load (W)
Sapphire HD6570 168    Sapphire HD6670 179      0 4 5 9 0 1 35 18 0



Slabije kartice uz to što daju slabije rezultate imaju i vrlo malu potrošnju elektirčne energije. 66W koliko je potrebno HD6670 čini se kao vrlo razumna brojka za razinu performansi koje nudi.

Temperature
Idle (°C)
Sapphire HD6670 31    Sapphire HD6570 31      0 3 1 6 2
Load (°C)
Sapphire HD6570 54    Sapphire HD6670 61      0 3 1 6 2



ArcticCoolingovi hladnjaci su se pokazali kao učinkoviti, a uz to i vrlo tihi u radu - što je možda i važnije.

S nekim časnim izuzecima, HD6570 i HD6670 su pokazale solidne gameplay mogućnosti kroz sve testove. Treba znati kako ih baš i nismo štedjeli i kako su razine detalja u pojedinim naslovima bile stvarno na visokom nivou. Za otprilike 740 kuna možete tako dobiti najjači Sapphirov model HD6670 kartice koja vam može pružiti solidan gameplay na većini naslova uz ponešto smanjene detalje. Ukoliko ste overclocker, isto to možete izvući i iz jeftinije HD6570 koja je nažalost na tvorničkim taktovima prespora, no isto je tako čak i 200 kuna jeftinija.

Zaključak koji ćemo iznijeti danas možda i nije najjednostavniji, no nije ni situacija na tržištu. Ukoliko kupujete karticu najnovije generacije, bitno vam je da malo troši i da je tiha uz solidne performanse, a ne želite dati više od 100 € kupite HD6670. Ukoliko znate i želite overclockirati, a uz to i proći jeftinije kupite HD6570 koja kao što smo vidjeli ostvaruje vrlo dobar rast performansi overclockingom. Oni koji žele potrošiti 100 € i žele overclockirati će naravno tom logikom proći najbolje. Onima kojima pak nova generacija kartica ne znači puno mogu se okrenuti nešto starijim proizvodima koji su još uvijek na tržištu. Tu u prvom redu mislimo na HD5770 i GTS450 modele koji s lakoćom nadvisuju HD6670 model i do 20%. A kad smo kod starije generacije, potrebno je još jednu stvar imati na umu. Sapphire ima i novi HD5830 Xtreme model koji u maloprodaji košta oko 850 - 900 kuna, s lakoćom pobjeđuje sve danas testirane kartice, uz njih i HD5770 te GTS450, a donosi i dašak ekskluzivnije klase grafičkih kartica. U tom pogledu HD6670 nema dobru poziciju na tržištu. Sapphireov HD6570 512MB GDDR5 bi stoga svakako bio najlogičniji izbor.
