Usporedni test Socket939 PCI Express matičnih ploča, 2. dio

Kada smo objavili naš prvi članak o Socket939 PCI Express pločama, obećali smo da tu nećemo stati. Tako danas na stol donosimo dvije nove ploče - ABIT AN8 Fatal1ty i EPoX 9NPA+ Ultra. Obadvije ploče napravljene su na bazi istog čipseta (nForce4 Ultra) no osim toga između ove dvije ploče nema mnogo sličnosti.

U prošlom S939 PCIe članku, kojeg možete naći ovdje, pokrili smo slijedeće ploče:

• ASUS A8N-SLI Deluxe
• Soltek SL-K890Pro-939
• Gigabyte K8NXP-SLI
• Chaintech VNF4 Ultra Zenith VE
• MSI K8N Diamond
• DFI LANParty UT nF4 SLI-D (i Ultra-D)

Sada proširujemo konkurenciju sa ABIT-om i EPoX-om. ABIT je naš stari znanac i definitivno proizvođač na kojeg se dugo gledalo kao #1 za entuzijste. Nažalost u zadnje vrijeme ova tvrtka se baš nije mogla pohvaliti nekim odličnim proizvodima pa su tako došli na ideju oko Fatal1ty linije. Mi smo već prije bacili kratki pogled na Fatal1ty AA8 925X ploču koja nam se nije svidjela a sad smo isto učinili sa S939 modelom - s AN8 Fatal1ty. Što se tiče EPoX ploče, oko nje smo bili jako znatiželjni jer nas je zanimalo da li će nova ploča riješiti brojne probleme od kojih je patio prošli model - 9NDA3+.

Krećemo sa 9NPA+ Ultra!

EPoX 9NPA+ Ultra

Dobar layout je rijetko kad karakteristika EPoX ploča no 9NPA+ Ultra po tom pitanju i nije tako loša. Od dobrih strana izdvajajmo to što se obadva ATX konektora nalaze jedno kraj drugog - iako nije nikako za pohvalu što su smješteni na samu sredinu ploče. Najbolja strana je ipak ta što se PCIe x16 utor nalazi na mjestu koje omogućava da se bez problema promijeni čipset hladnjak. Tako je bez problema moguće staviti i vodeni blok na čipset što inače nije slučaj sa nForce4 pločama. Istina, takav potez znači mogući gubitak nekog od PCIe x1 slota no trenutno to nije problem - PCIe kartica, a da nisu grafičke, skoro ni da nema. Zanimljiv smještaj PCIe x16 utora garantira i lak pristup memoriji - promjena ili dodavanje neće biti nikakav problem.

EPoX 9NPA+ Ultra

EPoX je napravio i dobar posao sa smještajem CPU socketa - prostora oko procesora ima i za veće hladnjake. Naspram 9NDA3+ EPoX je popravio i smejštaj SATA konektora tako da će sada sva četiri biti dostupno neovisno o popunjenosti PCI/PCIe slotova. Treba pohvaliti i LED diagnostiku te činjenicu da je EPoX mislio i na nas koji testiramo van kućišta - na ploči se nalaze tipkice za reset i paljenje. S druge strane je EPoX zabrljao sa smještajem floppy konektora no to je u zadnje vrijeme redovita stvar kod većine proizvođača matičnih ploča. Treba spomenti da 9NPA+ Ultra dolazi i sa čak tri plave male status LED-ice. Uglavnom, kada se sve zbroji, EPoX je po pitanju layouta i sličnih stvari svoj posao obavio vrlo dobro.

Tvorničke specifikacije:

• Podržani procesori:
  • AMD Athlon 64/Athlon 64 FX Socket 939 procesori
• Chipset:
  • nVIDIA nForce4 Ultra
• Dodatni kontroleri:
  • Realtek ALC850 audio codec
  • Vitesse Gigabit LAN (PHY)
  • Winbond W83627THF I/O
  • VIA VT6307 Firewire
• Memorija:
  • 4x 184-pinski DIMM utor za PC3200/2700/2100 DDR memoriju
  • Maksimalno do 4GB
• Utori:
  • 1x PCIe x16
  • 3x PCIe x1
  • 3x PCI
• ATA portovi:
  • 2x IDE (maksimalno 4 jedinice)
  • 4x SATA
• I/O i drugi portovi:
  • 4x USB 2.0
  • 1x Paralelni port (EPP, ECP), 1x Serijski port
  • 1x PS/2 tipkovnica, 1x PS/2 miš
  • Audio I/O (+ SPDIF)
  • 1x FDD
  • 3x fan header
  • 1x RJ45
• Overclocking:
  • HTT ("FSB")
  • vcore
  • vddr
  • vchipset
  • množitelj
• Standardi:
  • ATX PCI 2.3, USB 2.0/1.1
  • ACPI
• Ostalo:
  • Wake-on-LAN, Wake-on-Ring, Suspend to RAM
  • PC Health monitoring (ambientna i CPU temperatura, napon, brzina ventilatora)
  • LED diagnostika
  • dodatni USB modul (2 porta)
  • dodatni Firewire modul (2 porta).

Opcije u BIOS-u su već duže jača strana EPoX ploča a 9NPA+ Ultra nije iznimka. Tako su tu sve opcije za tweaking i overclocking. Za memoriju su na raspologanju sve opcije koje nudi nForce4 čipset a ni izbor voltaža nije loš. Vchipset se može podići do 1.8V (iko naše iskustvo govori da za nF4 čipset povećanje voltaže ne radi ništa korisno), vcore do +0.25V (što baš nije idealno, pogotovo ne za Winchester i novije jezgre) a vddr ide do vrlo lijepih 3.1V. 3.1V možda nije 4V koliko nudi DFI ploča, no većini korisnika će to biti dovoljno. Što se BIOS bugova tiče, nismo primjetili ništa ozbiljno - jedino bi memorijska kompatibilnost mogla biti bolja, no o tome ćemo više kasnije.

Uobičajena EPoX LED diagnostika te tipkica za Rest i PowerOn

Što se tiče opremljenosti, 9NPA+ Ultra nudi ono što će većini korisnika biti dovoljno - integrirani audio (Realtek 850), Gigabit LAN i Firewire. Osim tih stvari tu su još one uobičajene za nForce4 čipset - podrška za SATA2 (i NCQ) i hardverski Firewall. Jedino nas je malo neugodno iznenadilo što se EPoX nije odlučio ugraditi niti jedan dodatni PATA ili SATA kontroler. Zbog toga 9NPA+ Ultra ploča bez upotrebe neke dodatne kartice podržava samo 4 SATA i 4 PATA jedinice - nekima koji su oboružani sa mnoštvom hard diskova ovo možda neće biti dovoljno.

SATA utori

Bundle je vrlo solidan pa ćete tako u njemu dobiti dva modula sa dodatnim USB, odnosno Firewire portovima, rounded kablove te sve ono što se uobičajeno dolazi sa matičnim pločama (uputstva, backpanel, itd.). Od "specijalnih" stvari su tu još modularni odvijač te maleni heatsinkovi koje korisnik može naljepiti na MOFSET čipove i tako ima olakšati život.

Bundle

ABIT AN8 Fata1ity

ABIT je napravio vrlo dobar posao oko layouta i hlađenja AN8 Fatal1ty ploče. Layout je dobar jer na ploči ne vlada neka gužva već sve komponente imaju dovoljno prostora oko sebe čime je izbjegnut i domino efekt međusobonog zagrijavanja na relaciji čipset-VGA-CPU koji je prisutan na mnogim pločama. Tako se na CPU na AN8 ploči može bez problema staviti i neki veliki hladnjak iako će vjerovatno biti onih monstruma kojima će smetati OTES hlađenje sa zadnje strane ploče. Prostora oko memorijskih utora također ima na pretek a kao i kod EPoX ploče nema problema niti sa promjenom hladnjaka za čipset. Zadovoljavajuć je i smještaj IDE i SATA utora dok se to isto ne može reći i za floppy utor koji se nalazi naguran uza samu sredinu donjeg ruba ploče - sretno vam bilo sa njim.

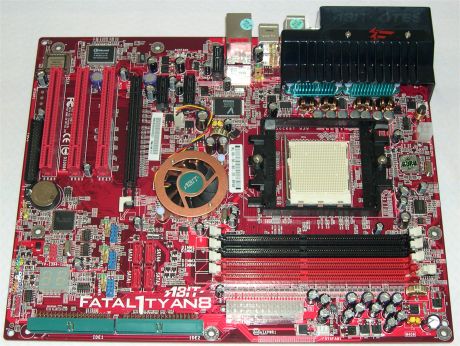

ABIT AN8 Fata1ity

Ova ploča na sebi ima OTES hlađenje za MOFSET-e. Ovo hlađenje svoj posao obavlja vrlo dobro iako ima i manu - OTES je bitno smanjio broj konektora na zadnjoj strani ploče - tako na AN8 Fatal1ty ploči nema ni paralenih niti serijskih utora. AN8 Fatal1ty dolazi i sa OTESRAMFlow venitlatorima koji se smještaju iznad memorijskih utora i garantiraju da se vaša memorija neće pregrijati. Da AN8 nudi esktremne voltaže za memoriju onda bi ovaj sistem bio idealan za module poput OCZ-ove VX serije no ovako nije pretjerano koristan. Neovisno o tome ABIT je po pitanju layouta napravio dobar posao a dodatni plus je taj što ploča izgleda vrlo dobro.

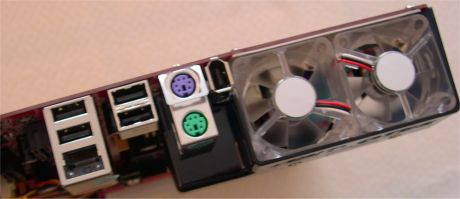

OTES

Tvorničke specifikacije:

• Podržani procesori:
  • AMD Athlon 64/Athlon 64 FX Socket 939 procesori
• Chipset:
  • nVIDIA nForce4 Ultra
• Dodatni kontroleri:
  • Realtek ALC850 audio codec
  • Gigabit LAN (PHY)
  • Guru
  • Firewire
• Memorija:
  • 4x 184-pinski DIMM utor za PC3200/2700/2100 DDR memoriju
  • Maksimalno do 4GB
• Utori:
  • 1x PCIe x16
  • 2x PCIe x1
  • 3x PCI
  • 1x ABIT audio slot
• ATA portovi:
  • 2x IDE (maksimalno 4 jedinice)
  • 4x SATA (od kojih su 4 SATA2)
• I/O i drugi portovi:
  • 4x USB 2.0
  • 1x PS/2 tipkovnica, 1x PS/2 miš
  • 1x FDD
  • 3x fan header
  • 1x RJ45
  • Firewire
• Overclocking:
  • HTT ("FSB")
  • vcore
  • vddr
  • vchipset
• Standardi:
  • ATX PCI 2.3, USB 2.0/1.1
  • ACPI
• Ostalo:
  • Wake-on-LAN, Wake-on-Ring, Suspend to RAM
  • PC Health monitoring (ambientna i CPU temperatura, napon, brzina ventilatora)
  • ABIT AudioMax kartica (audio izlazi)
  • OTES RAMFlow
  • LED diagnostika
  • USB/Firewire modul

BIOS na AN8 Fatal1ty ploči nas baš nije impresionirao. Moguće da su neke stvari riješene sa novijom verzijom koja se pojavila nakon što smo mi obavili svoje testove, no verzija 11 koju smo mi koristili je "jao-joj". Kao prvo Guru uopće ne radi pa je tako praćenje voltaža, temperatura i frekvencija upotpunosti potrgano. Uza sve to se ploča jako često znala i smrznuti u BIOS-u - ovo ustvari i ne čudi jer se smrzavala bez razloga i pod Windozama. Nama se čini da AN8 Fatal1ty pati od velikog problema sa stabilnošću napona no nažalost dotično zbog Gurua nismo mogli provjeriti. Ukoliko to i nije slučaj svejedno se AN8 prilikom overclockinga pokazala lošom jer ova ploča ne nudi mogućnost promjene množitelja procesora. Taj problem je lagano rješiv putem novog BIOS-a no bilo je slučaja, upravo kod ABIT-a, gdje takve stvari nisu bile nikad popravljene (npr. kod prve revizije AV8 ploče). Što se voltaža tiče, teoretski AN8 nudi maksimalno 1.85V za vcore (što je vrlo dobro), 1.8V za čipset i 2.8V za vddr. AN8 nudi i mogućnost promjene voltaže i za HyperTransport sabirnicu te još neke stvari no od njih nismo vidjeli da ima koristi. U BIOS-u inače postoje još dvije dodatne opcije za dodatno dizanje vddr-a i vcore-a (za dodatnih +60%) no nismo sigurni da ove opcije stvarno i rade.

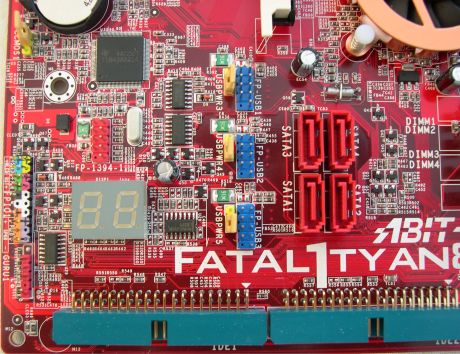

Konektori, LED diagnostika, itd.

Opremljenost AN8 Fatal1ty ploče također nije na očekivanom nivou jer se radi o vrlo skupoj ploči. Gigabitni LAN, Firewire i integrirani audio jednostavno nisu dovoljni da bi opravdali cijenu (a bome niti ime). Dojam malo popravljaju OTES-i te LED diagnostika no ipak to nije dovoljno. Utjeha je ta što sama ploča odlično izgleda (pogotovo u mraku) jer je ABIT na AN8 Fatal1ty sa donje strane ugradio veći broj crvenih LED-ica.

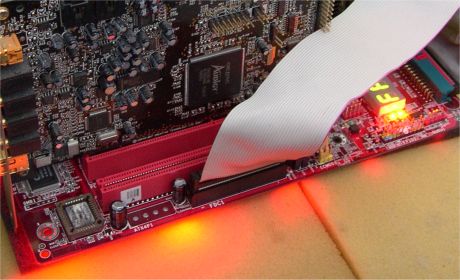

Rasvjeta

Opisom same ploče popratili smo i veći dio bundlea. Osim već navedenog, AN8 Fatal1ty dolazi još i sa rounded kablovima te jednim USB/Firewire modulom. Tu su naravno i sve uobičajene stvari (CD-i, knjižica, backpanel, itd.) te jedna specifičnost - ABIT AudioMAX kartica koja se ukopčava u specijalni utor. Ova kartica nije ništa revolucionarno; jednostavno se radi o kartici na kojoj se nalaze svi audio portovi koji zbog OTES-a nisu stali na zadnju stranu same ploče.

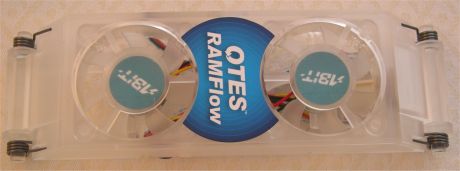

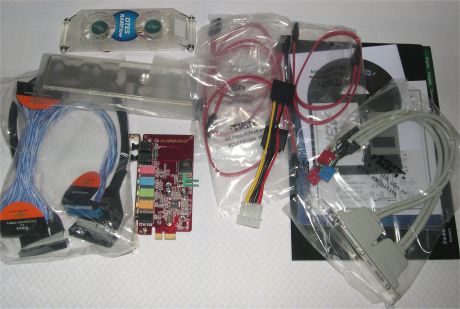

Bundle i cooler za RAM

Test sistem:

Test stroj je uobičajen što se periferije, memorije i VGA kartice tiče. Koristili smo tri vrste memorije s tim da je za testove performansi korištena memorija koja je najbolje radila na dotičnoj ploči (u vidu boljih postavki ali i stabilnosti). Tako je to za neke ploče bila Corsair 4000PRO, a za neke druge 3200XL memorija. Procesor je pak naš standardni 3800+ koji se može pohvaliti činjenicom da je očajan overclocker - za njega je cca 2500MHz maksimum (i to uz više nego dobar vjetar i povoljan raspored planeta). Što se pak testova tiče, tu je isto situacija standardna, jedino što je izbačen Serious Sam Engine 2 CPU test zbog nekonzistentnosti.

Što se BIOS-a tiče, u prosjeku smo po ploči isprobali 2-3 verzije i onda odabrali najbolju. Za neke ploče su to bile release verzije a za neke bete - primarna nit vodilja je bila stabilnost a tek nakon toga performanse i overclocking.

Prvo test stabilnosti:

Naš test stabilnosti sastojao se od tri dijela: dva 48-satna "torture" testa te memorijskog testa. Naša dva "torture" testa uključuju sve i svašta i stvarno bespoštedno testiraju stabilnost. Za potrebe memorijskog testa koristili smo Corsair 3200XL (512MB), Kingmax ColorModule DDR466 (512MB) i Corsair 4000PRO memoriju (512MB).

Rezultati testiranja stabilnosti su sljedeći:

EPoX ploča se pokazala vrlo stabilnom u radu iako ne i savršena. Postignuti rezultati za ovu ploču identični su onima koje je postigla većina ostalih nForce4 ploča što nam govori da NVIDIA driveri, pogotovo za NCQ, još nisu sređeni do kraja. Što se tiče ABIT ploče, tu je situacija puno žalosnija. Jednostavno ova ploča kao da je klon ASUS-ice - način ponašanja ovih ploča bio je jednak. Tako se i AN8 Fatal1ty rušila i uzrokovala BSOD-ove na veliko, čak i na mjestima kada se to uopće nebi očekivalo. Vjerujemo da je za dosta toga kriv rani BIOS no novija verzija (12) se pojavila tek nakon što mi više ovu ploču nismo imali u posjedu. Ipak, sumnjamo da je samo neka nova verzija BIOS-a dovoljna da se riješe svi problemi.

Memorija:

ABIT AN8 Fatal1ty zakazala je i u memorijskom testu. Jedina memorija koja je na ovoj ploči radila kako bi se i očekivalo bila je Corsair 4000PRO dok sa ostalima nije bilo baš dobro. Pogotovo je loša situacija sa TCCD modulima koji na ovoj ploči ne rade stabilno neovisno o postavkama. Nevjerovatno je kako su i tu ABIT i ASUS ploče opet identične. Što se EPoX ploče tiče, tu je situacija bolja iako niti ova ploča ne briljira. S druge strane se ne može reći da EPoX nije napredovao - dok na 9NDA3+ Command 1T nije htio uopće raditi na 9NPA+ Ultra je situacija osjetno bolja.

Overclocking

Overclocking testove sproveli smo na način da smo tražili maksimalan takt procesora te najbolji omjer množitelja, takta sabirnice i memorije. Za neke ploče je tu posao bio jednostavan dok smo za neke imali vrlo zanimljive omjere HTT-a i takta memorije. Razlog za to jest specifičnost Athlon 64 procesora kod kojeg maksimlani takt memorije ili njezine postavke znaju ovisiti o množitelju koji se koristi. Druga stvar su same ploče te veliki skokovi sa postavkama memorije koji su prisutni na nekim od modela. U svakom slučaju mi smo si dali puno truda i pronašli najbrže kombinacije na kojima nije bilo pada stabilnosti naspram default takta. Uz to smo isprobali i koji je maksnimalni takt HTT-a koje ploče mogu izdržati neovisno o memoriji.

* zbog pregrijavanja nForce4 Ultra čipa, ploča nije bila u stanju stabilno izdržati viši takt na duže vrijeme

ABIT je zakazao i u overclockingu. Maksimalan takt za procesor bio je u rangu ASUS-ice što bi moglo (zajedno sa brdom ostalih problema) asocirati da i ova ploča ima problema sa stabilnošću vcore-a. Nažalost to zbog Guru čipa nismo mogli provjeriti - Guru onemogućava normalne metode za očitavanje voltaža na svakom koraku. Maksimalan takt HTT-a (FSB) je za Fatality ploču bio isto koma no to je zahvaljujući činjenici da BIOS verzija 11 koju smo koristili nije davala mogućnost promjene množitelja za procesor. EPoX 9NPA+ Ultra se pak pokazala kao vrlo dobrom za overclocking iako ne i u rangu DFI ploče. Kada se pak uračuna niža cijena, 9NPA+ Ultra se tu čini kao jako dobar izbor.

A sada je vrijeme za bencheve!

SiSoft Sandra Memory Test
Int
MSI K8N Diamond @ 2475/225/450 6533    Gigabyte K8NXP-SLI @ 2475/225/450 6528    ASUS A8N-SLI @ 2431/286/442 6512    DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 6323    Soltek SL-K890PRO-939 @ 2472/206/412 6239    EPoX 9NPA Ultra @ 2467/205/411 6227    ABIT AN8 Fatal1ty @ 2439/203/406 6147    DFI LANParty UT nF4 Ultra/SLI-D 6139    EPoX 9NPA Ultra 6083    Soltek SL-K890PRO-939 6074    ABIT AN8 Fatal1ty 6071    ASUS A8N-SLI 6027    MSI K8N Diamond 6027    Chaintech VNF4U Zenith VE @ 2454/204/409 6012    Gigabyte K8NXP-SLI 5969    Chaintech VNF4U Zenith VE 5929      0 10 00 20 00 30 00 40 00 50 00 60 00 70 00
Float
MSI K8N Diamond @ 2475/225/450 6481    Gigabyte K8NXP-SLI @ 2475/225/450 6460    ASUS A8N-SLI @ 2431/286/442 6450    DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 6273    Soltek SL-K890PRO-939 @ 2472/206/412 6188    EPoX 9NPA Ultra @ 2467/205/411 6178    ABIT AN8 Fatal1ty @ 2439/203/406 6102    DFI LANParty UT nF4 Ultra/SLI-D 6081    EPoX 9NPA Ultra 6048    Soltek SL-K890PRO-939 6036    ABIT AN8 Fatal1ty 6031    Chaintech VNF4U Zenith VE @ 2454/204/409 5988    MSI K8N Diamond 5987    ASUS A8N-SLI 5972    Gigabyte K8NXP-SLI 5926    Chaintech VNF4U Zenith VE 5898      0 10 00 20 00 30 00 40 00 50 00 60 00 70 00

U Sandrinom memorijskom testu se dvije pridošlice dobro snalaze - rezultati su stvarno dobri.

SuperPi
2M test (less is better)
Soltek SL-K890PRO-939 @ 2472/206/412 80    DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 80    Gigabyte K8NXP-SLI @ 2475/225/450 81    MSI K8N Diamond @ 2475/225/450 81    EPoX 9NPA Ultra @ 2467/205/411 81    ABIT AN8 Fatal1ty @ 2439/203/406 82    ASUS A8N-SLI @ 2431/286/442 83    Soltek SL-K890PRO-939 83    Chaintech VNF4U Zenith VE @ 2454/204/409 83    DFI LANParty UT nF4 Ultra/SLI-D 83    ABIT AN8 Fatal1ty 83    EPoX 9NPA Ultra 83    ASUS A8N-SLI 84    Gigabyte K8NXP-SLI 84    Chaintech VNF4U Zenith VE 84    MSI K8N Diamond 84      0 1 0 2 0 3 0 4 0 5 0 6 0 7 0 8 0 9 0

Slična situacije je i u SuperPi testu gdje su se EPoX i ABIT smjestili u gornjoj polovici "tablice".

ScienceMark 2
Membench
Gigabyte K8NXP-SLI @ 2475/225/450 6158.02    MSI K8N Diamond @ 2475/225/450 6152    ASUS A8N-SLI @ 2431/286/442 6118.25    DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 5947.67    Soltek SL-K890PRO-939 @ 2472/206/412 5888.08    EPoX 9NPA Ultra @ 2467/205/411 5833.87    ABIT AN8 Fatal1ty @ 2439/203/406 5762.13    Soltek SL-K890PRO-939 5753.55    DFI LANParty UT nF4 Ultra/SLI-D 5738.89    EPoX 9NPA Ultra 5690.48    ABIT AN8 Fatal1ty 5688.69    Chaintech VNF4U Zenith VE @ 2454/204/409 5676.5    MSI K8N Diamond 5662.68    ASUS A8N-SLI 5632.67    Gigabyte K8NXP-SLI 5632.06    Chaintech VNF4U Zenith VE 5600.05      0 10 00 20 00 30 00 40 00 50 00 60 00 70 00
Cipher Bench
DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 141.45    Soltek SL-K890PRO-939 @ 2472/206/412 141.04    ABIT AN8 Fatal1ty @ 2439/203/406 139.67    EPoX 9NPA Ultra @ 2467/205/411 139.22    MSI K8N Diamond @ 2475/225/450 138.99    Gigabyte K8NXP-SLI @ 2475/225/450 138.78    DFI LANParty UT nF4 Ultra/SLI-D 137.63    ASUS A8N-SLI @ 2431/286/442 137.59    Soltek SL-K890PRO-939 137.45    Chaintech VNF4U Zenith VE @ 2454/204/409 137.35    EPoX 9NPA Ultra 136.7    ABIT AN8 Fatal1ty 136.63    MSI K8N Diamond 136.59    ASUS A8N-SLI 136.06    Gigabyte K8NXP-SLI 135.05    Chaintech VNF4U Zenith VE 134.85      0 2 5 5 0 7 5 1 00 1 25 15 0
Molecular Dynamics (less is better)
DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 68.45    EPoX 9NPA Ultra @ 2467/205/411 69.43    Soltek SL-K890PRO-939 @ 2472/206/412 69.86    MSI K8N Diamond @ 2475/225/450 70.22    ABIT AN8 Fatal1ty @ 2439/203/406 70.31    Gigabyte K8NXP-SLI @ 2475/225/450 70.41    ASUS A8N-SLI @ 2431/286/442 70.64    Chaintech VNF4U Zenith VE @ 2454/204/409 70.96    EPoX 9NPA Ultra 71.3    DFI LANParty UT nF4 Ultra/SLI-D 71.4    ABIT AN8 Fatal1ty 71.4    ASUS A8N-SLI 71.73    MSI K8N Diamond 71.73    Soltek SL-K890PRO-939 72.38    Gigabyte K8NXP-SLI 72.48    Chaintech VNF4U Zenith VE 72.82      0 2 5 5 0 7 5
Primordia (less is better)
DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 334.06    EPoX 9NPA Ultra @ 2467/205/411 335.7    Soltek SL-K890PRO-939 @ 2472/206/412 335.88    MSI K8N Diamond @ 2475/225/450 339.01    Gigabyte K8NXP-SLI @ 2475/225/450 340.83    Chaintech VNF4U Zenith VE @ 2454/204/409 341.18    ABIT AN8 Fatal1ty @ 2439/203/406 341.78    DFI LANParty UT nF4 Ultra/SLI-D 343.64    ASUS A8N-SLI @ 2431/286/442 344.22    Soltek SL-K890PRO-939 345.21    EPoX 9NPA Ultra 345.89    Chaintech VNF4U Zenith VE 346.41    ABIT AN8 Fatal1ty 346.88    MSI K8N Diamond 347.08    ASUS A8N-SLI 347.66    Gigabyte K8NXP-SLI 350.38      0 5 0 1 00 1 50 2 00 2 50 3 00 3 50 40 0

Rezultati u ScienceMarku ovise od testa do testa no generalno vidimo da je EPoX što se performansi tiče napravio vrlo dobar posao. Tako je 9NPA+ Ultra u samom vrhu neovisno o tome dali se radi o default taktu ili prilikom overclockinga. ABIT Fatal1ty ploča je pak nešto lošija ali svejedno dobra.

PCMark 2004
Overall Score (System)
DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 5018    Soltek SL-K890PRO-939 @ 2472/206/412 4938    EPoX 9NPA Ultra @ 2467/205/411 4918    MSI K8N Diamond @ 2475/225/450 4907    Gigabyte K8NXP-SLI @ 2475/225/450 4904    ABIT AN8 Fatal1ty @ 2439/203/406 4896    ASUS A8N-SLI @ 2431/286/442 4867    DFI LANParty UT nF4 Ultra/SLI-D 4852    EPoX 9NPA Ultra 4848    ABIT AN8 Fatal1ty 4844    Soltek SL-K890PRO-939 4825    MSI K8N Diamond 4820    Chaintech VNF4U Zenith VE @ 2454/204/409 4819    ASUS A8N-SLI 4812    Gigabyte K8NXP-SLI 4780    Chaintech VNF4U Zenith VE 4760      0 10 00 20 00 30 00 40 00 50 00 60 00
CPU
DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 4663    Soltek SL-K890PRO-939 @ 2472/206/412 4659    EPoX 9NPA Ultra @ 2467/205/411 4633    ABIT AN8 Fatal1ty @ 2439/203/406 4559    MSI K8N Diamond @ 2475/225/450 4550    Gigabyte K8NXP-SLI @ 2475/225/450 4547    Soltek SL-K890PRO-939 4528    Chaintech VNF4U Zenith VE @ 2454/204/409 4528    ASUS A8N-SLI @ 2431/286/442 4526    ABIT AN8 Fatal1ty 4519    DFI LANParty UT nF4 Ultra/SLI-D 4511    MSI K8N Diamond 4508    ASUS A8N-SLI 4489    EPoX 9NPA Ultra 4486    Gigabyte K8NXP-SLI 4449    Chaintech VNF4U Zenith VE 4406      0 10 00 20 00 30 00 40 00 50 00
Memory
Gigabyte K8NXP-SLI @ 2475/225/450 5890    MSI K8N Diamond @ 2475/225/450 5860    ASUS A8N-SLI @ 2431/286/442 5801    DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 5780    Soltek SL-K890PRO-939 @ 2472/206/412 5708    EPoX 9NPA Ultra @ 2467/205/411 5653    ABIT AN8 Fatal1ty @ 2439/203/406 5592    DFI LANParty UT nF4 Ultra/SLI-D 5582    EPoX 9NPA Ultra 5542    Soltek SL-K890PRO-939 5540    ABIT AN8 Fatal1ty 5521    Chaintech VNF4U Zenith VE @ 2454/204/409 5513    ASUS A8N-SLI 5479    MSI K8N Diamond 5466    Gigabyte K8NXP-SLI 5457    Chaintech VNF4U Zenith VE 5412      0 10 00 20 00 30 00 40 00 50 00 60 00

PCMark 2004 ne pokazuje ništa novo - razlike između pojedinih ploča su vrlo male a EPoX i ABIT dobro stoje.

IL2 FB
1024x768x32
DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 62    Soltek SL-K890PRO-939 @ 2472/206/412 60    DFI LANParty UT nF4 Ultra/SLI-D 60    Gigabyte K8NXP-SLI @ 2475/225/450 59    EPoX 9NPA Ultra @ 2467/205/411 59    ASUS A8N-SLI 58    ASUS A8N-SLI @ 2431/286/442 58    Soltek SL-K890PRO-939 58    Chaintech VNF4U Zenith VE @ 2454/204/409 58    MSI K8N Diamond @ 2475/225/450 58    ABIT AN8 Fatal1ty @ 2439/203/406 58    EPoX 9NPA Ultra 58    Gigabyte K8NXP-SLI 57    Chaintech VNF4U Zenith VE 57    ABIT AN8 Fatal1ty 57    MSI K8N Diamond 56      0 1 0 2 0 3 0 4 0 5 0 6 0 7 0

U Sturmoviku su EPoX i ABIT nešto lošiji, no ništa alarmantno.

Aquamark3
CPU Test
DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 11666    Soltek SL-K890PRO-939 @ 2472/206/412 11534    DFI LANParty UT nF4 Ultra/SLI-D 11325    Soltek SL-K890PRO-939 11200    EPoX 9NPA Ultra @ 2467/205/411 11190    Gigabyte K8NXP-SLI @ 2475/225/450 11107    ABIT AN8 Fatal1ty @ 2439/203/406 11051    MSI K8N Diamond @ 2475/225/450 10999    ASUS A8N-SLI @ 2431/286/442 10982    Gigabyte K8NXP-SLI 10977    EPoX 9NPA Ultra 10937    ABIT AN8 Fatal1ty 10906    Chaintech VNF4U Zenith VE @ 2454/204/409 10852    Chaintech VNF4U Zenith VE 10836    ASUS A8N-SLI 10715    MSI K8N Diamond 10597      0 30 00 60 00 90 00 120 00

Opet vidimo solidne performanse za ABIT i EPoX usprkos tome što se na defaultu kod ove dvije ploče memorija vrti na 2-3-3 (jer na njima TCCD moduli nisu htjeli raditi na očekivanih 2-2-2).

3dMark 2001SE
1024x768x32
DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 24533    Soltek SL-K890PRO-939 @ 2472/206/412 24311    DFI LANParty UT nF4 Ultra/SLI-D 23885    Soltek SL-K890PRO-939 23796    EPoX 9NPA Ultra @ 2467/205/411 23708    ABIT AN8 Fatal1ty @ 2439/203/406 23529    Gigabyte K8NXP-SLI @ 2475/225/450 23398    ABIT AN8 Fatal1ty 23369    EPoX 9NPA Ultra 23364    MSI K8N Diamond @ 2475/225/450 23300    ASUS A8N-SLI @ 2431/286/442 23219    Chaintech VNF4U Zenith VE @ 2454/204/409 23201    Chaintech VNF4U Zenith VE 23180    Gigabyte K8NXP-SLI 23078    MSI K8N Diamond 23011    ASUS A8N-SLI 22813      0 50 00 10 000 15 000 20 000 250 00

"Sve je isto ko' i lani... tralalalala"

Doom III
HQ 1024x768x32
DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 102.4    Soltek SL-K890PRO-939 @ 2472/206/412 101.2    DFI LANParty UT nF4 Ultra/SLI-D 100.7    Gigabyte K8NXP-SLI @ 2475/225/450 100.4    EPoX 9NPA Ultra @ 2467/205/411 100.4    Soltek SL-K890PRO-939 100    ABIT AN8 Fatal1ty @ 2439/203/406 99.9    Gigabyte K8NXP-SLI 99.6    ASUS A8N-SLI @ 2431/286/442 99.5    EPoX 9NPA Ultra 99.4    ABIT AN8 Fatal1ty 99.2    Chaintech VNF4U Zenith VE @ 2454/204/409 99.1    Chaintech VNF4U Zenith VE 99    ASUS A8N-SLI 98.8    MSI K8N Diamond @ 2475/225/450 98.7    MSI K8N Diamond 97.8      0 1 0 2 0 3 0 4 0 5 0 6 0 7 0 8 0 9 0 1 00 11 0

U Doomu III su razlike nešto malo veće (u postotku) pa je lakše razlikovati ploču od ploče. Tako vidimo da je glavni takmac EPoX 9NPA+ Ultri ploča iz Gigabytea dok ABIT slijedi njih dvije.

QIII Arena
Fastest 512x348x16
DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 436.8    DFI LANParty UT nF4 Ultra/SLI-D 421.7    Soltek SL-K890PRO-939 @ 2472/206/412 411.6    Gigabyte K8NXP-SLI @ 2475/225/450 403.6    EPoX 9NPA Ultra @ 2467/205/411 403.6    Soltek SL-K890PRO-939 401.6    ABIT AN8 Fatal1ty @ 2439/203/406 399    Gigabyte K8NXP-SLI 398    EPoX 9NPA Ultra 394.2    ABIT AN8 Fatal1ty 394    MSI K8N Diamond @ 2475/225/450 393.2    ASUS A8N-SLI @ 2431/286/442 393    Chaintech VNF4U Zenith VE 391.4    Chaintech VNF4U Zenith VE @ 2454/204/409 391.1    ASUS A8N-SLI 388    MSI K8N Diamond 383.4      0 5 0 1 00 1 50 2 00 2 50 3 00 3 50 4 00 45 0

Ništa novo...

UT2004 Max
1024x768x32
DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 109.24    Soltek SL-K890PRO-939 @ 2472/206/412 105.92    DFI LANParty UT nF4 Ultra/SLI-D 105    Soltek SL-K890PRO-939 103.36    EPoX 9NPA Ultra @ 2467/205/411 102.93    Gigabyte K8NXP-SLI @ 2475/225/450 102.79    Gigabyte K8NXP-SLI 101.68    ABIT AN8 Fatal1ty @ 2439/203/406 101.66    ASUS A8N-SLI 101.32    EPoX 9NPA Ultra 100.5    ASUS A8N-SLI @ 2431/286/442 100.44    ABIT AN8 Fatal1ty 100.31    Chaintech VNF4U Zenith VE 100.1    Chaintech VNF4U Zenith VE @ 2454/204/409 100.1    MSI K8N Diamond @ 2475/225/450 98.54    MSI K8N Diamond 97.46      0 1 0 2 0 3 0 4 0 5 0 6 0 7 0 8 0 9 0 1 00 11 0

U UT-u 2004 su razlike slične onima u Doomu III iako ovdje vidimo da je Gigabyte ploča malo ispred EPoX-ice. Soltekica a pogotovo DFI su pak nedostižne, kao i u većini testova.

Serious Sam TSE
Normal 1024x768x32
DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 203.7    Soltek SL-K890PRO-939 @ 2472/206/412 197.8    DFI LANParty UT nF4 Ultra/SLI-D 196.1    Gigabyte K8NXP-SLI @ 2475/225/450 192.9    Soltek SL-K890PRO-939 192.8    ABIT AN8 Fatal1ty @ 2439/203/406 191.7    EPoX 9NPA Ultra @ 2467/205/411 190.7    MSI K8N Diamond @ 2475/225/450 189.7    EPoX 9NPA Ultra 189.5    ABIT AN8 Fatal1ty 189.2    Chaintech VNF4U Zenith VE @ 2454/204/409 188.2    ASUS A8N-SLI @ 2431/286/442 187.8    Gigabyte K8NXP-SLI 187.8    Chaintech VNF4U Zenith VE 187.4    ASUS A8N-SLI 186.2    MSI K8N Diamond 184.8      0 5 0 1 00 1 50 2 00 25 0

ZzzZZZzzZzzzzZZZZ

Half-Life 2
1024x768
DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 120.14    Soltek SL-K890PRO-939 @ 2472/206/412 117.59    DFI LANParty UT nF4 Ultra/SLI-D 116.9    Soltek SL-K890PRO-939 114.98    Gigabyte K8NXP-SLI @ 2475/225/450 113.21    EPoX 9NPA Ultra @ 2467/205/411 113.1    ABIT AN8 Fatal1ty @ 2439/203/406 113.01    Gigabyte K8NXP-SLI 112.23    EPoX 9NPA Ultra 112.13    ABIT AN8 Fatal1ty 112.12    ASUS A8N-SLI @ 2431/286/442 111.81    ASUS A8N-SLI 111.77    Chaintech VNF4U Zenith VE 109.81    Chaintech VNF4U Zenith VE @ 2454/204/409 109.19    MSI K8N Diamond @ 2475/225/450 108.99    MSI K8N Diamond 106.55      0 2 5 5 0 7 5 1 00 12 5

Gornji srednji dio tablice opet drže EPoX, Gigabyte i ABIT (tim redoslijedom).

SPECviewperf 8
3dsmax-03
DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 22.66    Soltek SL-K890PRO-939 @ 2472/206/412 22.57    EPoX 9NPA Ultra @ 2467/205/411 22.49    ABIT AN8 Fatal1ty @ 2439/203/406 22.31    Soltek SL-K890PRO-939 22.21    MSI K8N Diamond @ 2475/225/450 22.19    DFI LANParty UT nF4 Ultra/SLI-D 22.19    EPoX 9NPA Ultra 22.13    Chaintech VNF4U Zenith VE @ 2454/204/409 22.11    ABIT AN8 Fatal1ty 22.11    MSI K8N Diamond 22.04    Gigabyte K8NXP-SLI @ 2475/225/450 22.02    ASUS A8N-SLI @ 2431/286/442 21.95    Gigabyte K8NXP-SLI 21.93    ASUS A8N-SLI 21.91    Chaintech VNF4U Zenith VE 21.9      0   5 1 0 1 5 2 0 2 5
catia-01
DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 14.21    EPoX 9NPA Ultra @ 2467/205/411 14.14    Gigabyte K8NXP-SLI @ 2475/225/450 13.99    ABIT AN8 Fatal1ty @ 2439/203/406 13.99    MSI K8N Diamond @ 2475/225/450 13.98    DFI LANParty UT nF4 Ultra/SLI-D 13.94    Chaintech VNF4U Zenith VE @ 2454/204/409 13.9    ABIT AN8 Fatal1ty 13.9    EPoX 9NPA Ultra 13.9    ASUS A8N-SLI @ 2431/286/442 13.84    MSI K8N Diamond 13.82    Soltek SL-K890PRO-939 @ 2472/206/412 13.81    Gigabyte K8NXP-SLI 13.81    Chaintech VNF4U Zenith VE 13.78    ASUS A8N-SLI 13.75    Soltek SL-K890PRO-939 13.61      0   3   6   9 1 2 1 5
ensight-01
DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 13.29    Soltek SL-K890PRO-939 @ 2472/206/412 13.26    EPoX 9NPA Ultra @ 2467/205/411 13.23    ABIT AN8 Fatal1ty @ 2439/203/406 13.18    Gigabyte K8NXP-SLI @ 2475/225/450 13.17    MSI K8N Diamond @ 2475/225/450 13.17    Soltek SL-K890PRO-939 13.16    DFI LANParty UT nF4 Ultra/SLI-D 13.15    EPoX 9NPA Ultra 13.14    Chaintech VNF4U Zenith VE @ 2454/204/409 13.13    ABIT AN8 Fatal1ty 13.13    ASUS A8N-SLI @ 2431/286/442 13.12    MSI K8N Diamond 13.11    Gigabyte K8NXP-SLI 13.09    Chaintech VNF4U Zenith VE 13.07    ASUS A8N-SLI 13.02      0   3   6   9 1 2 1 5
light-07
DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 12.61    MSI K8N Diamond @ 2475/225/450 12.56    Soltek SL-K890PRO-939 @ 2472/206/412 12.54    EPoX 9NPA Ultra @ 2467/205/411 12.42    ABIT AN8 Fatal1ty @ 2439/203/406 12.26    Soltek SL-K890PRO-939 12.24    DFI LANParty UT nF4 Ultra/SLI-D 12.24    EPoX 9NPA Ultra 12.21    Chaintech VNF4U Zenith VE @ 2454/204/409 12.19    ABIT AN8 Fatal1ty 12.19    Gigabyte K8NXP-SLI @ 2475/225/450 12.18    MSI K8N Diamond 12.18    ASUS A8N-SLI @ 2431/286/442 12.15    Gigabyte K8NXP-SLI 12.04    Chaintech VNF4U Zenith VE 12.02    ASUS A8N-SLI 12.01      0   3   6   9 1 2 1 5
maya-01
DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 27.52    Soltek SL-K890PRO-939 @ 2472/206/412 27.29    EPoX 9NPA Ultra @ 2467/205/411 27.12    ABIT AN8 Fatal1ty @ 2439/203/406 26.78    MSI K8N Diamond @ 2475/225/450 26.7    Gigabyte K8NXP-SLI @ 2475/225/450 26.69    DFI LANParty UT nF4 Ultra/SLI-D 26.66    Soltek SL-K890PRO-939 26.61    EPoX 9NPA Ultra 26.51    ABIT AN8 Fatal1ty 26.5    Chaintech VNF4U Zenith VE @ 2454/204/409 26.44    MSI K8N Diamond 26.33    ASUS A8N-SLI @ 2431/286/442 26.32    Gigabyte K8NXP-SLI 26.2    Chaintech VNF4U Zenith VE 26.14    ASUS A8N-SLI 26.07      0   5 1 0 1 5 2 0 2 5 3 0
proe-03
EPoX 9NPA Ultra @ 2467/205/411 19.5    DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 19.45    Gigabyte K8NXP-SLI @ 2475/225/450 19.29    DFI LANParty UT nF4 Ultra/SLI-D 19.29    ABIT AN8 Fatal1ty @ 2439/203/406 19.21    ASUS A8N-SLI @ 2431/286/442 19.18    Chaintech VNF4U Zenith VE @ 2454/204/409 19.18    EPoX 9NPA Ultra 19.17    Gigabyte K8NXP-SLI 19.16    MSI K8N Diamond @ 2475/225/450 19.15    ABIT AN8 Fatal1ty 19.14    ASUS A8N-SLI 19.11    Chaintech VNF4U Zenith VE 19.1    MSI K8N Diamond 19.04    Soltek SL-K890PRO-939 @ 2472/206/412 17.76    Soltek SL-K890PRO-939 17.68      0   5 1 0 1 5 2 0
sw-01
DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 16.18    EPoX 9NPA Ultra @ 2467/205/411 16.12    Gigabyte K8NXP-SLI @ 2475/225/450 16.05    DFI LANParty UT nF4 Ultra/SLI-D 16.04    MSI K8N Diamond @ 2475/225/450 15.99    ASUS A8N-SLI @ 2431/286/442 15.98    EPoX 9NPA Ultra 15.96    Chaintech VNF4U Zenith VE @ 2454/204/409 15.95    ABIT AN8 Fatal1ty @ 2439/203/406 15.94    Gigabyte K8NXP-SLI 15.93    Chaintech VNF4U Zenith VE 15.92    ABIT AN8 Fatal1ty 15.9    ASUS A8N-SLI 15.87    MSI K8N Diamond 15.84    Soltek SL-K890PRO-939 @ 2472/206/412 14.72    Soltek SL-K890PRO-939 14.69      0   5 1 0 1 5 2 0
ugs-04
DFI LANParty UT nF4 Ultra/SLI-D @ 2484/216/432 4.801    Soltek SL-K890PRO-939 @ 2472/206/412 4.789    DFI LANParty UT nF4 Ultra/SLI-D 4.774    EPoX 9NPA Ultra @ 2467/205/411 4.773    Gigabyte K8NXP-SLI @ 2475/225/450 4.771    Soltek SL-K890PRO-939 4.768    ABIT AN8 Fatal1ty @ 2439/203/406 4.766    Gigabyte K8NXP-SLI 4.757    MSI K8N Diamond @ 2475/225/450 4.755    EPoX 9NPA Ultra 4.754    ABIT AN8 Fatal1ty 4.753    Chaintech VNF4U Zenith VE @ 2454/204/409 4.745    ASUS A8N-SLI @ 2431/286/442 4.741    MSI K8N Diamond 4.738    ASUS A8N-SLI 4.737    Chaintech VNF4U Zenith VE 4.736      0   1   2   3   4 5

SPECviewperf 8 ne donosi ništa novo - i u ovom testu vidimo dobre performanse za ABIT AN8 Fatal1ty i EPoX 9NPA+ Ultra matične ploče.

Zaključak

Što reći za kraj? Dvije nove ploče, dva različita svijeta. Današnji test savršeno oslikava situaciju sa Socket939 pločama - ima ih dobrih, ima ih osrednjih a bome ih ima i jako loših. Dok EPoX 9NPA+ Ultra pripada među dobre (iako ne i odlične) ploče, ABIT AN8 Fatal1ty treba izbjegavati u najširem mogućem krugu. ABIT AN8 Fatal1ty je jednostavno nedovršen proizvod koji pati od nevjerovatnog broja problema. U neku ruku se može reći da je to i prikladno jer ovaj proizvod dobro oslikava stanje u samom ABIT-u - stanje u ovoj firmi je katastorfa; od niske vrijednosti dionica i masovnog odlaženja iz firme do činjenice da je ova tvrtka uhvaćena u brojnim malverzacijama (slanje novca na čudne račune i sl.). EPoX je pak napravio solidan posao i sigurni smo da će 9NPA+ Ultra naći svoje kupce zahvaljujući dobroj kombinaciji osobina i cijene.

Ovo naravno nije kraj našeg druženja sa Socket939 pločama - ovakvih testova biti će još (puno). Nadamo se samo da će nam biti lakše doći do ploča jer neke od njih nam stalno bježe (npr. Albatronke).
