VTX3D Radeon HD7970 – CrossfireX i Eyefinity testovi

VTX3D je za novu Southern Islands seriju osvježio grafiku svojih kutija, no i dalje su ostali vjerni Ruby kao glavnom liku. Na prednjoj se strani nalaze pobrojane sve bitne tehnologije koje ovaj model donosi i s kojima je kompatibilan. Sve je naravno identično ranije testiranom Asusovom modelu, a jedina je razlika u DiRT3 naljepnici. VTX3D se eto odlučio pokloniti sad već skoro godinu dana staru igru, no dobra stara uzrečica kaže bolje išta nego ništa.

Kartica je kao što i priliči ovako skupom komadu hardvera, u kutiji dobro zaštićena pa transportnih oštećenja ne bi trebalo biti. U kutiji će te uz spomenuti DiRT3 kupon naći i upute za brzi setup, medij s upravljačkim programima i manualom, PCIe Power Y-kabel (2 x 6 pin u 1 x 8 pin), CrossFire mostić, DVI u DisplayPort, DVI u HDMI, DisplayPort u miniDPI i VGA u DVI adaptere.

Kao što sa slike vidimo, danas testirani VTX3D-ov model je zapravo AMD-ov referentni, a za sada custom rješenja (X-Edition) na našem tržištu još nema. Karticu kao što znamo pogoni najjači Southern Islands čip kodnog imena Tahiti. O njegovoj smo arhitekturi detaljno pisali ranije. Ponovimo samo kako je napravljen od strane TSMC-a na njihovom novom 28nm High-K procesu. Površina procesora je 365mm², broji 4.3 milijarde tranzistora, koji tvore pak 2048 stream procesora . Stream procesori rade na 925MHz, a organizirani su u 128 SIMD-ova, odnosno 32 Compute jedinice. Memorijskih je čipova čak dvanaest, a ukupni im je kapacitet 3GB. Memorija radi na 5.5GHz efektivno (1125MHz), a komunikacija se odvija preko sabirnice ukupne širine 384 bita. Rashladni je sistem malo izmijenjen u odnosu na prethodnu seriju, no nažalost je i dalje relativno bučan pri dugotrajnim opterećenjima. X-Edition model donosi rashladni sistem sa dva ventilatora, ali i tvornički podignuti takt procesora na 1050MHz, te memorije na 5.7GHz.

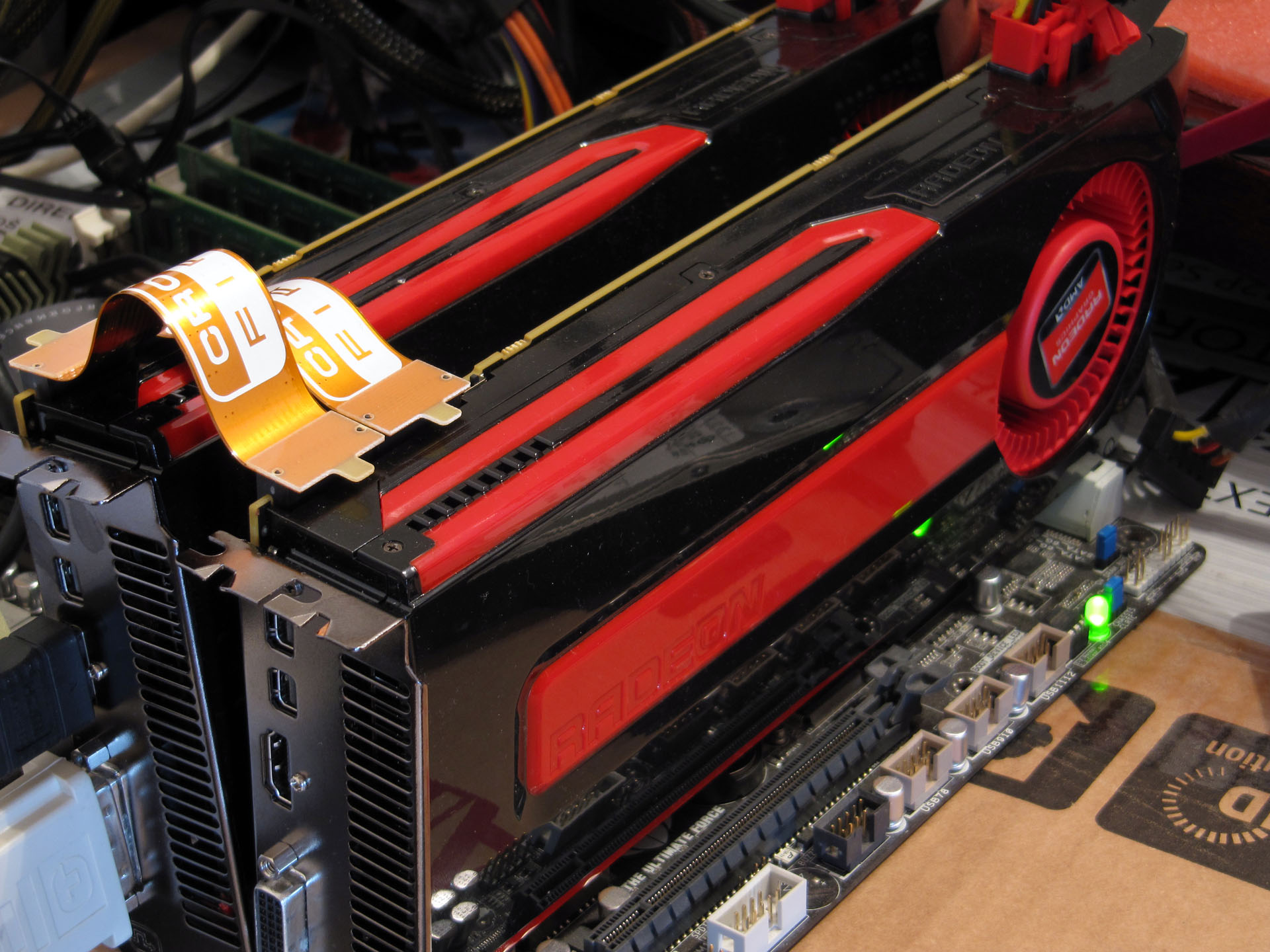

Kao što znamo cijena se jednoj HD7970 kartici na tržištu kreće oko 4000+ kn, pa ako stvarno imate viška novca, a želite uživati u igranju na multi-monitor setupu možete nabaviti dvije ovakve. Kad gradite takav sistem dobro je ne stvarati uska grla. To znači kako morate imati moćan procesor koji je u stanju izvući maksimum iz kartica, zatim odličnu matičnu ploču s naravno dva PCIe x16 utora i dobrom napojnom regulacijom. Sve to zahtjeva i moćno napajanje jer svaka od ovih kartica ima TDP od 275W, te potrebu za jednim 6 i jednim 8 pinskom PCIe Power konektorom. Za jednu je karticu preporuka 500W napajanje, dok će za dvije sigurno trebati kvalitetnih 800W kako bi ostalo prostora i za overclocking. Uz sve to, treba imati i dovoljno prostrano te odlično prozračeno kućište. Ovakve se dvije kartice vrlo brzo zagriju na dosta visoke temperature pa je konstantan airflow preko njih nužnost. Uz to, primijetili smo i kako turbinski ventilatori manje buče kada postoji bilo kakav protok zraka preko kartica.

Na ove je kartice preko njihovih DVI, HDMI i dva mini Display Porta moguće spojiti maksimalno šest monitora maksimalne rezolucije 2560x1600. Uz priložena dva adaptera tako, out-of-the-box na karticu možemo spojiti četiri DVI monitora, no moraju imati Dual DVI, te HDMI ili DisplayPort izlaze. Eyefinity je kao što znamo unaprijeđen u verziju 2.0, a omogućuje spajanje do tri Stereo3D monitora koji koriste Display Port 3D tehnologiju. Novost je i Discrete Digital Multi-Point Audio koji eliminira problem streamanja samo jednog audio signala. HD7900 serija kartica je prva koja može simultano streamati višestruke neovisne audio signale, čime se otvaraju nove mogućnosti kod korištenja više monitora. Automatski je omogućeno da audio signal prati video signal ukoliko ga prebacujemo s jednog ekrana na drugi. Eyefinity donosi i nove mogućnosti konfiguriranja monitora (5x1 u portrait i landscape konfiguraciji), donosi fleksibilnu kompenzaciju okvira, 16k x 16k podršku, zatim podešavanje custom rezolucija, te ručno pozicioniranje Taskbar izbornika. U CCC-u je moguće pratiti parametre obje kartice u CFX-u.

Test sistem

Test sistem :: Hardware Platforme Asus Sabertooth X58 Procesor(i) Intel Core i7 980X Memorija 3x 2GB DDR3 Exceleram @ 1600MHz Grafičke kartice VTX3D HD7970; AMD HD7970 Driveri: Catalyst 12.1 Beta Zvučna kartica On Board Napajanje Thermaltake Grand 1.05kW Hard disk(ovi) Hitachi 500GB SATA II DVD-RW HP GSA-H60L

Testni sistem :: Software OS Windows 7 Ultimate 64-bit SP1 Chipset datoteke Intel 9.1.0.1007 DirectX verzija 11 3DMark 2011 Latest patch Battlefield 3 Maksimalni detalji, Caspian border, 32 igrača, FRAPS Crysis 2 v1.9, DX11, Maks. detalji, FRAPS Hard Reset Demo Maksimalni detalji Heaven Benchmark v.2.5 DIRT 3 Maks. detalji, DX11 Shogun 2 Maks. detalji, DX11 S.T.A.L.K.E.R. Call of Pripyat Demo, DX11, Very high, SSAO High



Način testiranja i overclocking

Kartice smo, kao i kod prethodnog testa vrtjeli na našem standardnom test stroju koji se sastoji od Asusove Sabertooth X58 ploče, Intelovog Core i7-980X procesora te ukupno šest gigabajta Exceleramove radne memorije u 3 x 2GB kombinaciji. Set benchmarka koji smo koristili je nešto skraćen u odnosu na prošli test, iz razloga što nisu svi naslovi htjeli raditi u CFX-u, a pretpostavljamo zbog još uvijek ne dovršenih upravljačkih programa. Problematičnim su se pokazali Battlefield 3, Batman Arkham City, DeusEx HR i F1 2011. S obzirom da smo u labu imali i dva monitora 1920x1080 rezolucije odlučili smo napraviti i Eyefinity test, tj. provrtjeti kartice i na 3840x1080 rezoluciji. Imali smo i treći monitor iste rezolucije, no s obzirom da ni jedan od testnih monitora nije imao DisplayPort nismo ih sva tri mogli spojiti na jednu karticu. Test zagrijavanja i potrošnje smo proveli sa Battlefield 3 naslovom koji poprilično zagrije i optereti karticu. Kao i uvijek mjerena je potrošnja cijelog sistema.

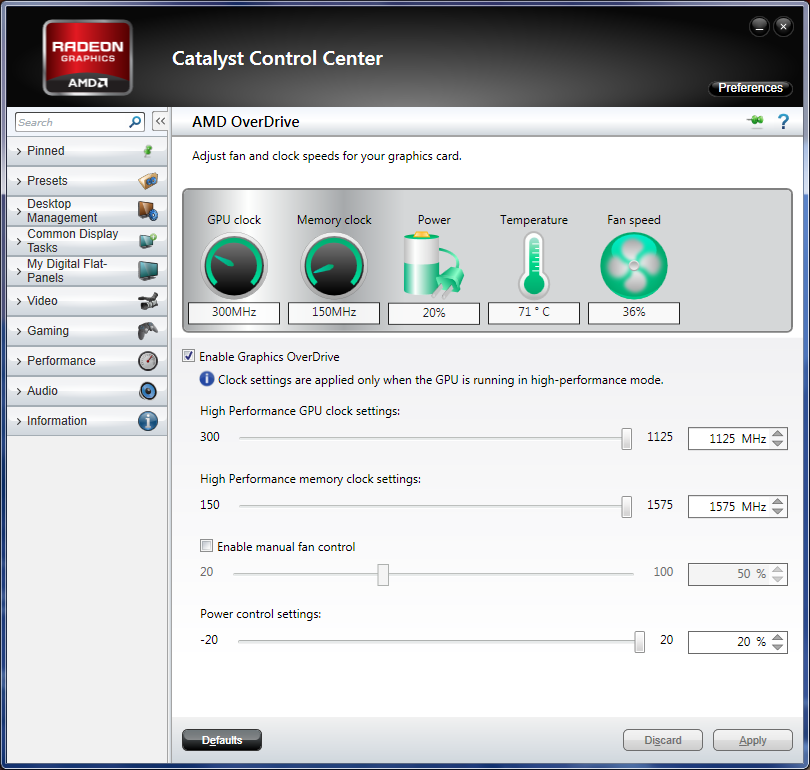

Nakon malo slabijeg rezultata kojeg je postigla ranije testirana Asusica (1085MHz), obje su nas danas testirane kartice iznenadile. I jedna i druga bez problema su potegnule do maksimalno dozvoljenih 1125MHz za GPU, te 1575MHz za memoriju. Testove stabilnosti su odradile bez problema, no uz taktove se povećala i buka rashladnog sistema. Ukoliko želite ovako forsirati karticu, savjetujemo nabavku aftermarket hladnjaka. Porast performansi je bio solidan, nešto naravno viši nego kod Asusovog modela, no u ovome se članku nećemo baviti povećanjem performansi. Plan je za neki budući članak na referentni model snimiti modificirani BIOS koji dozvoljava i više frekvencije te više napone pa ćemo tada istražiti krajnje granice ove kartice.

3DMark11
GPU
VTX3D Radeon HD7970 CrossfireX 12763    Radeon HD6990 @ 880 9255    ASUS Radeon HD7970 7356    Gigabyte GTX580 SuperOverclock 6872    GeForce GTX580 5972    AMD Radeon HD6970 5259      0 65 00 130 00



Uvodni test s kojim uvijek otvaramo, donosi ubrzanje od 73.5%, što je vrlo slična brojka koju smo dobili i prošle godine uparivanjem dvaju HD6970 kartica. AMD čini se nije radio na ubrzanju CFX performansi u driverima kada su Futuremarkovi proizvodi u pitanju.

Battlefield 3
1920x1200 @ 4xAA, 16xAF
Gigabyte GTX580 SuperOverclock 58,44    VTX3D Radeon HD7970 56,4      0 2 0 4 0 6 0



Novi naslov u našem testnom skupu. Battlefield 3 smo testirali onako kako će se i najviše koristiti - u multiplayeru. Mapa je Caspian Border sa 32 igrača, a grafičke postavke su naravno na maksimumu.. FRAPS-ali smo tri puta po 5 minuta te uzeli prosjek. Naravno, zbog nemogućnosti ponavljanja uvijek istog scenarija, ove rezultate treba uzeti s malom rezervom. Problem sa Battlefieldom je bio da nam se u CFX konfiguraciji rušio, baš kao i pri 3840x1080 rezoluciji. Driveri još nisu ispolirani, a riječ je i o beti pa to nećemo uzimati za veliko zlo. Ono što smo ipak uspjeli dočarati je da je standardna GTX580 tek malčice sporija od HD7970, dok ju Gigabyteova SOC verzija za malo i nadvisuje. U budućim ćemo testovima popunjavati ovu tablicu, a nadamo se biti i u mogućnosti testirati CFX performase.

Crysis 2
1920x1080 @ 4xAA, 16xAF
VTX3D Radeon HD7970 CrossfireX 90,931    VTX3D Radeon HD7970 59,354      0 2 5 5 0 7 5 10 0
3840x1080 @ 4xAA, 16xAF
VTX3D Radeon HD7970 CrossfireX 61,354    VTX3D Radeon HD7970 33,723      0 2 5 5 0 7 5 10 0
1920x1200 @ 4xAA, 16xAF, DX11
ASUS Radeon HD7970 52,019    Gigabyte GTX580 SuperOverclock 47,02    Nvidia GTX580 1.5GB 41,7    AMD Radeon HD6970 35,531      0 2 5 5 0 7 5 10 0



Crysis 2 je bez problema potegao do oko 60% ubrzanja sa drugom karticom, što se kod prelaska na višu rezoluciju povećalo na vrlo dobrih 82%. Zanimljivo je za primijetiti i koliko moderna 1080p rezolucija rasterećuje kartice u odnosu na 1200 vertikalnu rezoluciju, čiji smo mi pobornici.

DiRT 3
1920x1080 @ 4xAA, 16xAF
VTX3D Radeon HD7970 CrossfireX 153,38    VTX3D Radeon HD7970 89,41      0 4 0 8 0 1 20 16 0
3840x1080 @ 4xAA, 16xAF
VTX3D Radeon HD7970 CrossfireX 101,88    VTX3D Radeon HD7970 57,53      0 4 0 8 0 1 20 16 0
1920x1200 @ 4xAA, 16xAF
Gigabyte GTX580 SuperOverclock 79,63    ASUS Radeon HD7970 79,11    Nvidia GTX580 1.5GB 75    AMD Radeon HD6970 64,22      0 4 0 8 0 1 20 16 0



Na 19x10 rezoluciji dodavanje druge kartice donosi ubrzanje od oko 72%, dok na 38x10 rezoluciji to raste na oko 77%. Između ostalog, i ovo je dokaz kako ovakav setup sve više ima smisla kada u priču ubacujete Eyefinity i igranje na višestrukim monitorima.

Hard Reset Demo
1920x1200 @ 4xAA, 16xAF
VTX3D Radeon HD7970 CrossfireX 108,6    Gigabyte GTX580 SuperOverclock 79,2    VTX3D Radeon HD7970 77,5      0 5 5 11 0
3840x1200 @ 4xAA, 16xAF
VTX3D Radeon HD7970 CrossfireX 71,5    VTX3D Radeon HD7970 42,5      0 5 5 11 0



Hard Reset Demo smo dodali od HD7770 testa, a riječ je o pucačini iz prvog lica koja je smještena u cyberpunk budućnost. Napravljena je ekskluzivno za PC platformu, no Road Hog Engine nije najzahtjevniji na svijetu. Vidimo da je kod ovako moćnih kartica gameplay vrlo visok, a CFX je ipak malo podbacio. U 19x10 rezoluciji je ubrzanje 40%, dok se na višoj ipak malo diže na solidnijih 68%. I ovo je naslov u kojem HD7970 ne bježi znatno od GTX580 modela, pa ju SOC model čak i prestiže.

Heaven Benchmark
1920x1080 @ 4xAA, 16xAF, Extreme Tess.
VTX3D Radeon HD7970 CrossfireX 87,1    VTX3D Radeon HD7970 44,7      0 3 0 6 0 9 0
3840x1080 @ 4xAA, 16xAF, Extreme Tess.
VTX3D Radeon HD7970 CrossfireX 51,6    VTX3D Radeon HD7970 26,4      0 3 0 6 0 9 0
1920x1200 @ 4xAA, 16xAF, Extreme Tess.
ASUS Radeon HD7970 38,3    Gigabyte GTX580 SuperOverclock 37,5    Nvidia GTX580 1.5GB 32,5    AMD Radeon HD6970 24,9      0 3 0 6 0 9 0



Teselacijske su performanse kao što smo vidjeli napredovale kod Southern Islands serije kartica, a i CFX performanse lijepo skaliraju. U nižoj je rezoluciji to nešto ispod 95%, dok je u višoj čak i malo preko 95% - odlično.

Shogun 2
1920x1080 @ 4xAA, 16xAF
VTX3D Radeon HD7970 CrossfireX 120,775    VTX3D Radeon HD7970 72,25    Gigabyte GTX580 SuperOverclock 54,91      0 2 5 5 0 7 5 1 00 12 5
3840x1080 @ 4xAA, 16xAF
VTX3D Radeon HD7970 CrossfireX 79,75    VTX3D Radeon HD7970 40,262      0 2 5 5 0 7 5 1 00 12 5



I Shogun 2 donosi odlične CFX performanse. Na nižoj je rezoluciji ubrzanje oko 67%, a na višoj rekordnih 98%.

S.T.A.L.K.E.R. Call of Pripyat
1920x1080 @ 4xAA, 16xAF
VTX3D Radeon HD7970 CrossfireX 148,5    VTX3D Radeon HD7970 76,25      0 5 0 1 00 15 0
3840x1080 @ 4xAA, 16xAF
VTX3D Radeon HD7970 CrossfireX 78,5    VTX3D Radeon HD7970 40,25      0 5 0 1 00 15 0
1920x1200 @ 4xAA, 16xAF
Radeon HD6990 @ 880 102    Gigabyte GTX580 SuperOverclock 70,65    ASUS Radeon HD7970 64,5    GeForce GTX580 64    Radeon HD6970 57    GeForce GTX570 49,5      0 5 0 1 00 15 0



Call of Pripyat smo i prošle godine testirali u HD6970 CFX testu i tada je porast iznosio oko 85%. Ove godine, sa skoro deset puta obnovljenom revizijom drivera ubrzanje iznosi čak 95%. Na višoj je rezoluciji priča identična.

Potrošnja
Idle (W)
ASUS Radeon HD7970 @ Long Idle 102    ASUS Radeon HD7970 @ Active Idle 124    Radeon HD6970 125    GeForce GTX570 130    GeForce GTX580 130    Radeon HD6990 @ 880 140    VTX3D Radeon HD7970 CrossfireX 155    Gigabyte GTX580 SuperOverclock 158      0 3 10 62 0
Load (W)
Radeon HD6970 358    ASUS Radeon HD7970 360    GeForce GTX570 369    GeForce GTX580 411    Gigabyte GTX580 SuperOverclock 468    Radeon HD6990 @ 880 531    VTX3D Radeon HD7970 CrossfireX 601      0 3 10 62 0



Dvije će kartice naravno potrošiti veliku količinu energije, a mi smo u Battlefieldu 3 izmjerili čak 601W. Ako se prijetimo, toliko su trošile i dvije HD6970 na ne tako različitom sistemu, ali pod Bad Company 2 igrom. Baš kao i iz single testa, vidljivo je koliko su porasle performanse po utrošenom Wattu energije između prethodne i ove serije.

Temperatura
Idle (°C)
Gigabyte GTX580 SuperOverclock 36    Nvidia GeForce GTX580 37    Gainward GTX580 Phantom 1.5GB 40    ASUS Radeon HD7970 40    VTX3D Radeon HD7970 CrossfireX 41      0 3 0 6 0 9 0
Load (°C)
Gigabyte GTX580 SuperOverclock 74    Gainward GTX580 Phantom 1.5GB 74    ASUS Radeon HD7970 76    VTX3D Radeon HD7970 CrossfireX 77    Nvidia GeForce GTX580 85      0 3 0 6 0 9 0



Što se temperature tiče ona se u setupu dvaju kartica nije znatno dizala iznad temperature jedne kartice, premda su bile blizu jedna drugoj. No, da bi se to kompenziralo ventilatori su radili na većem broju okretaja i stvarali višu buku. Kada smo postavili jedan 120 mm ventilator tako da hladi obje kartice situacija sa bukom je bila prihvatljivija, tj. turbinski ventilatori na karticama su se malo utišali.

Kao što smo iz ovoga testa vidjeli, korištenje dvije moćne HD7970 kartice u CrossfireX kombinaciji ima smisla tek kada prijeđete iznad 1920x1080 rezolucije na setup sa dva ili više monitora. To će naravno vrijediti i u slučaju da imate 30" ekran sa 2560x1600 rezolucijom. Vidjeli smo koliki je pad performansi s jednom karticom već pri toj rezoluciji (3840x1080 = 4.14Mpix; 2560x1600 = 4.09Mpix), a sa tri bi se monitora ili dva 30" taj pad osjetio još i više. Stoga, ukoliko imate viška novca i želite uživati u igranju na više monitora, nabavka dvije HD7970 je opravdana. Nedorečenosti upravljačkih programa i trenutni problemi koje smo imali, pripisujemo beta verziji, i nadamo se kako će u sljedećim revizijama sve štimati.

Što se VTX3D-ovog modela tiče, vrijedi sve već rečeno i za Asuovu referentnu karticu. Dodatna vrijednost koju VTX3D donosi je DiRT 3 igra u bundleu, pa bi to mogao biti razlog više za nabavku, ali i činjenica da je nešto jeftinija u našim dućanima. Cijene VTX3D kartice kreću od oko 4.100 kn s PDV-om na više. Obje imaju jednakih 24 mjeseca jamstva. Ukoliko pak ne želite kupovati kartice referentnog dizajna, treba pričekati X-Edition model ima efikasniji rashladni sistem, te tvornički podignute taktove GPU-a i memorije.
