Test sistem :: Hardware
Platforme

WinFast N570SM2AA-8EKRS2H, BIOS v.5C4W1P30
Procesor(i)

Athlon 64 Socket AM2 5000+

Memorija

2 x 512 MB Corsair CM2X512-8500 @ CAS 5-5-5-15 CR 2T
Grafička kartica

GeForce 7900 XTX

Driveri:: ForceWare 91.47
Muzička kartica CL Audigy Player
SATA Kontroler

nForce 570 SLI

Hard disk(ovi)

Seagate Barracuda 7200.7 160 GB SATA

Optički pogon

Pioneer DVR-106



Testni sistem :: Software
OS

Windows XP Professional
Service Pack SP2
Chipset datoteke nForce 9.16
DirectX verzija 9.0c
PCMark ’05 v1.1
Winrar v3.6, standard benchmark
Science Mark 2 final 32bit, test run
SPECviewperf 8.1 1152x864x85Hz, all tests
Cinebench 2003 SMP bench
Blender v2.42, multithreaded render test
Quake IV v1.3, medium and high quality test

Kod testnog sistem ništa nova, sve po starom. Jedino što treba napomenuti je da smo bencheve vrtili na Audigy PCI zvučnoj kartici, a ne pomoću integriranog zvuka.

Overclockanje i problemi

S obzirom da danas i najjeftnije ploče imaju neke opcije za overclockanje, WinFastova ploča koju smo obradili u ovom članku ima ih pregršt. Dakako, ne može se mjeriti s pločama koje su namijenjen entuzijastima, ali to se od nje ionako niti ne očekuje.

  • WinFast N570SM2AA-8EKRS2H:
    • FSB između 200 i 450 MHz
    • Brzina PCI-E sabirnice – 100 do 145 MHz
    • Varijabilni množitelj memorije – 533/667/800 MHz
    • Latencije memorije – CAS, TRCD, TRP, TRAS (i druge)
    • Množitelj procesora
    • Napon procesora – do +0,2V, u koracima od 0.025V
    • Napon memorije – od -0,15 do +0,6V, u koracima od 0.05V
    • Napon čipseta – od -0,12V do +0.2V, u koracima od 0.04V
    • Napon LDT – od -0,09V do +0,36V, u koracima od 0,03V
    • auto overclocking via Tiger Intelligent Stepping

Naponi su prilično solidni, ali ne i osobito visoki što posebno vrijedi za napon procesora i čipseta. Nažalost, modifikacija napona je imeplementirana kao odstupanje od tvornički definirane vrijednosti što se vjerojatno neće svidjeti naprednijim korisnicima, ali je ok za početnike. Dio BIOS-a u kojem se konfigurira memorija je izveden dosta zbunjujuće što se posebno odnosi na konfiguraciju latencija. One nisu poredane kako treba pa smo tijekom testiranja više puta morali provjeravati preko CPU-Z-a koju postavku zapravo mijenjamo. Izmjena Command Ratea nije podržana, no zato ova latencija reagira na automatsko ili ručno konfiguriranje množitelja memorije. Ako je množitelj postavljen automatski, tada je Command Rate 2T. Ako pak množitelj memorije unesemo ručno, Command Rate se mijenja na 1T što kod većine DDR2 memorija sa sobom nosi nestabilnost ili nemogućnost bootanja. Srećom, memorija koju smo rabili pri testiranju može izdržati dosta visok takt pa nam nije stvarala probleme pri korištenju automatskog, najvišeg množitelja (DDR2 800).

Zgodan trik koji nismo vidjeli prije je isključivajne spread spectrum opcije na svim sabirnicama kada korisnik počne modificirati frekvenciju HTT-a.

winfast_n570sm2aa_oc

winfast_n570sm2aa_ocmem

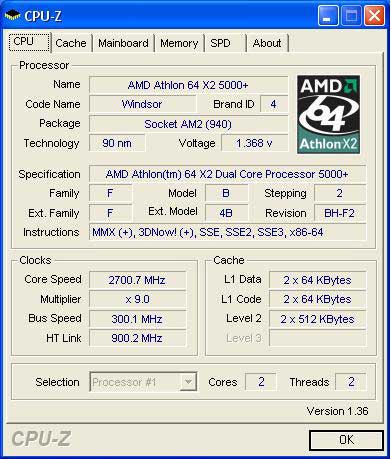

Maksimalni takt HTT sabirnice koji smo uspjeli postići bio je 300 MHz što je prilično solidan rezultat. Unatoč ovom rezultatu, overclockanje WinFastove ploče nije nam ostalo u najboljem sjećanju. Ne samo što smo imali problema s konfiguracijom memorije, bilo po pitanju takta ili latencije, već je i overclock procesora prilično nizak (skok s 2,6 na 2,7 GHz nije nešto što treba hvaliti). Osim toga, ploča je nakon izmjena postavki u BIOS-u nekad znala odbijati bootanje premda je na istim postavkama prije uredno bootala odnosno prolazila testove stabilnosti. Srećom, sistem za automatsko resetiranje postavki u BIOS-u radi prilično dobro, pa nismo morali često pribjegavati ručnom resetiranju CMOS-a.
