Kako da spojim sve, pitanje je sad?

Vrijeme da govorimo malo o opremi i elektronici samog uređaja.

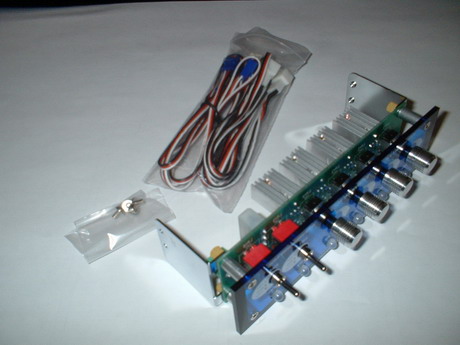

U paketu uz Zalman ZM-MFC1 kao što se može i vidjeti dolaze četiri produžna
kabela za potrebe spajanja sa potrošačima dok su uputstva i sve tehnikalije
napisane na poleđini kutije. Naravno tamo nije napisano kako se uređaj rastavlja
na komade, ali smo to ipak učinili za vas jer smo htjeli da sve bude jasno i
vidljivo. Nakon nekoliko poteza odvijačem mogli smo pomno pregledati eletroniku
i ustanoviti jednu važnu stvar – kanali čiji se izlazni napon kontrolira preko
potenciometara koriste elektroniku iz Fanmate 1 uređaja, Zalman-ovog jednokanalnog
kontrolera na napon. ZM-MFC1 je tako ustvari spoj četiri Fanmate 1 uređaja uz
dodatak ledica i dva 3-way prekidača.

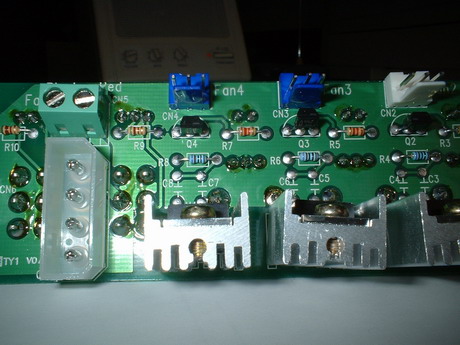

Identični kanali i isti elementi

Cijeli uređaj je pogonjem naravno iz strujnog kruga napajanja
i to preko 4-pinskog muškog molex konektora. Molex konektor mu daje 12 volti
na svih šest kanala i 5 volti na dva kanala sa prekidačima (ako su postavljeni
u 5-voltno stanje).

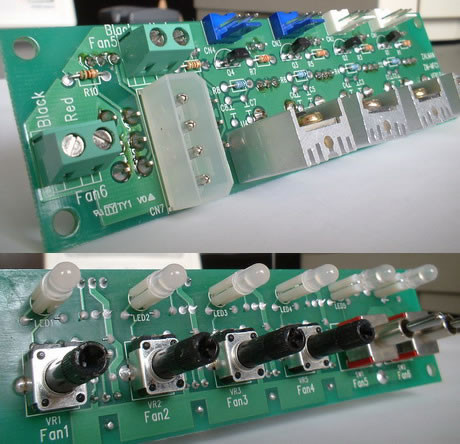

Zeleno je još uvijek u modi

Električne specifikacije (Zalman):

Kanali sa potenciometrima – četiri komada





















Maksimalna
snaga
7W po kanalu
Maks. raspon promjene
+6.5Vmax (=Vfan(max)-Vfan(min))
Maks.
pad napona
+2.0Vmax
(=Vpin(max)-Vfan(max))
Produžni kabeli (4 kom)
400mm



Kanali sa 3-way prekidačima – dva komada













Maksimalna
snaga
Ograničena
sa ugrađenim napajanjem
Raspon promjene
(0V, 12V, 5V)
