ASRock N3150M & N3700-ITX test

Ova ploča je malo drugačija zvjerka od prethodne. Riječ je o malenoj mini-ITX pločici, ali s najmoćnijim Pentium N3700 procesorom. Pakiranje je vrlo slično kao i kod ostalih ASRock ploča, što znači kako je unutar dovoljno debele kartonske kutije ploča dodatno zaštićena u antistatičkoj vrećici.

Bundle također nije naročito bogat – korisničke upute, medij s driverima i aplikacijama (Antivirus, Google Chrome i toolbar itd.), dva SATA kabela ali i jedan vijak za dodatni WiFi modul kojeg je moguće nabaviti.

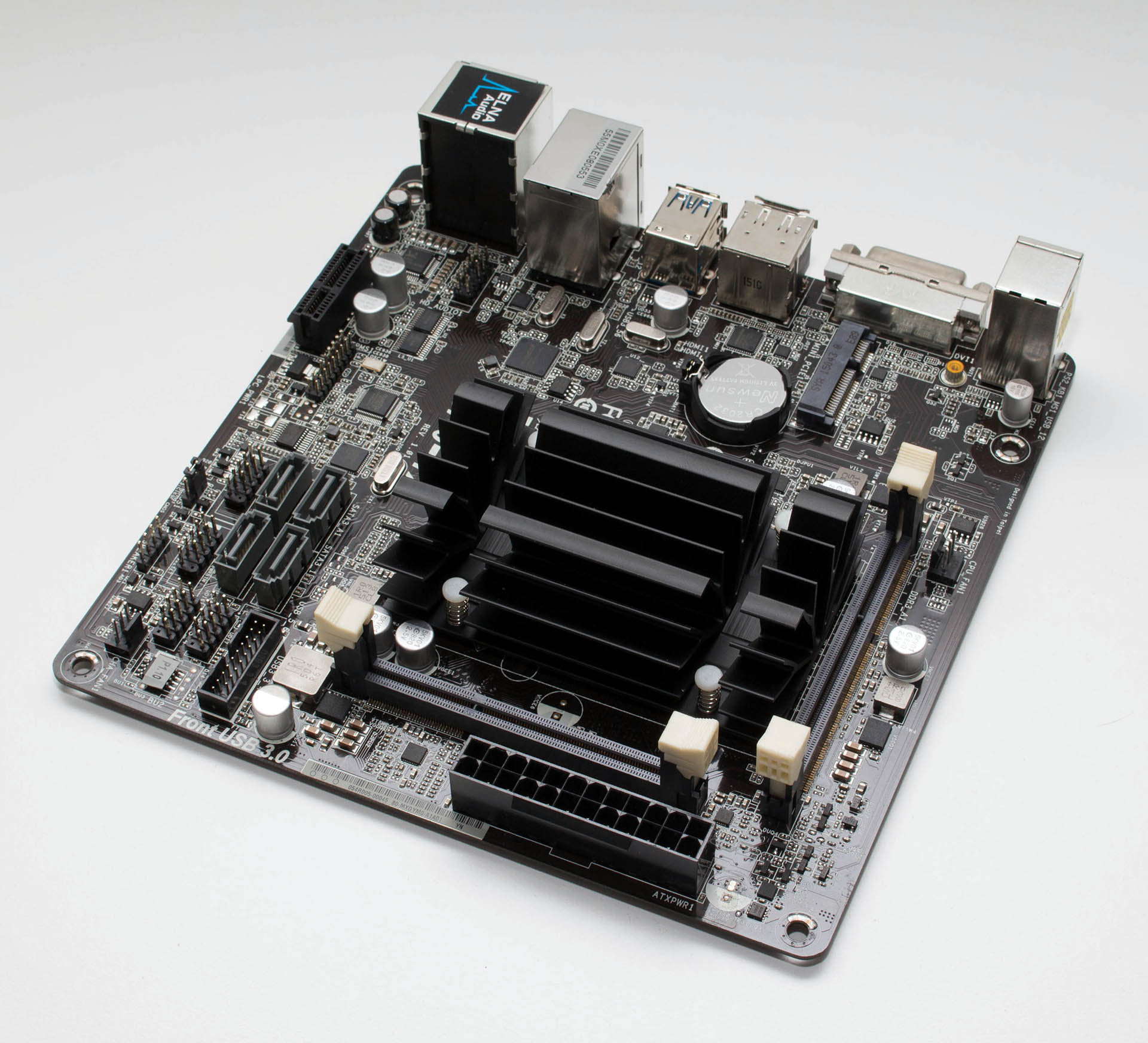

Ploča prati dizajn cijele serije – crni glass fabric PCB, crni konektori i utori te crni aluminijski pasivni hladnjak na Pentiumu N3700. N3700 je najmoćniji Braswell koji ima četiri fizičke x86-64 jezgre koje rade na osnovnom taktu od 1.6 GHz te maksimalnom burst taktu od 2.4 GHz. Kao i kod Celerona, TDP je 6W, a SDP je 4 W. Podrška za memoriju je identična, baš kao i za tehnologije koje podržavaju svi Braswelli. Ono što je drugačije je grafička jezgra. U ovome procesoru ona ima 16 izvršnih jedinica (EU), dakle za 33.3% više nego na slabijim procesorima. Grafička jezgra u ovome slučaju radi na minimalnih 400 MHz te maksimalnih 700 MHz.

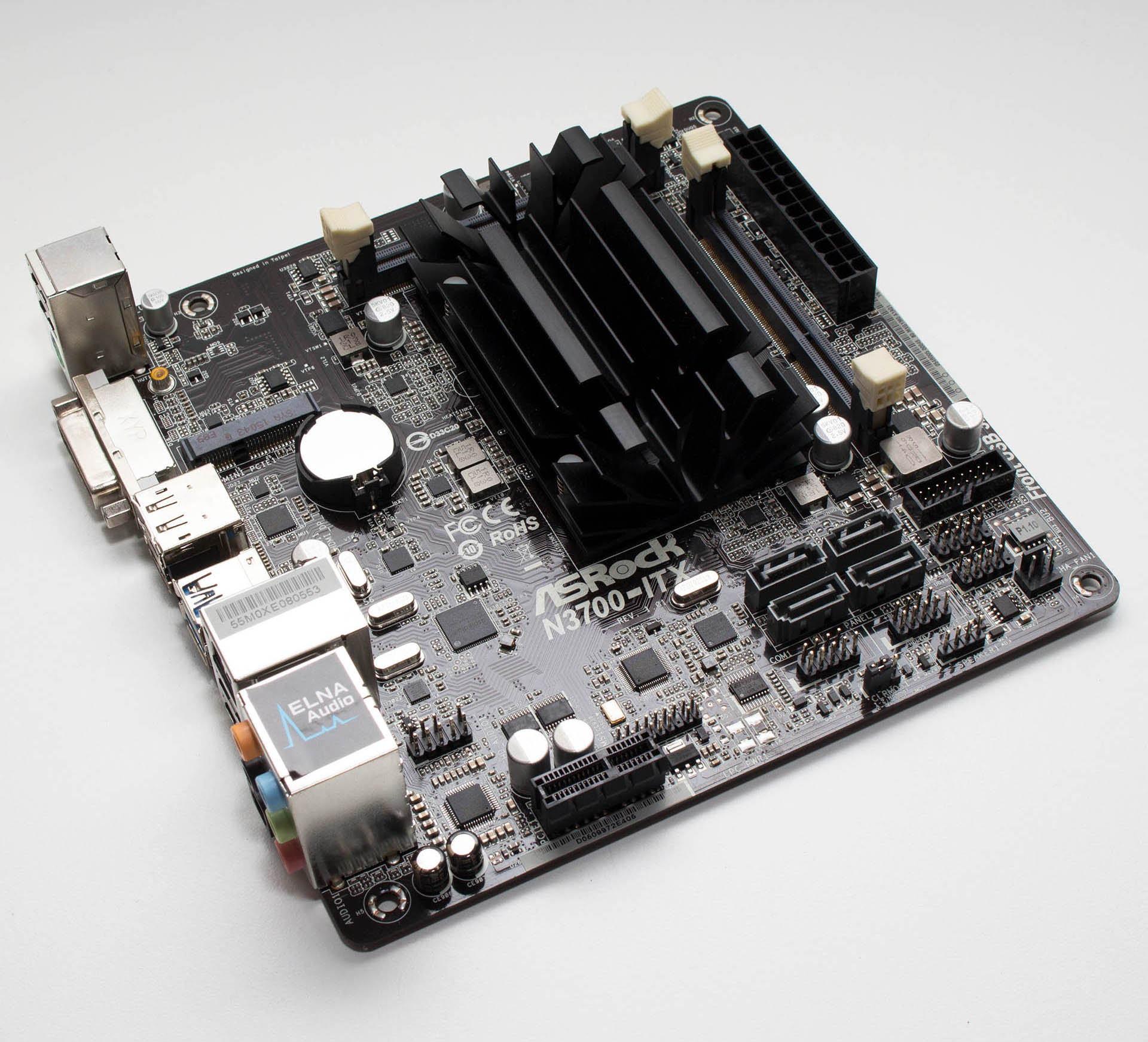

Sama je ploča znatno popunjenija, tj. manje je praznog prostora nego na micro-ATX modelu. Ipak je ova dimenzija samo 17 x 17 cm. Upravo iz toga razloga je ASRock ovdje prešao na SO-DIMM utore za memoriju. Ovdje su i dva SATA konektora više – dva su od strane procesora/SoC-a a druga dva su od ASMedijinog ASDM1061 kontrolera. I USB portova ima više nego kod prethodnog modela i to zahvaljujući ASM1074 hubu. Na ploči se nalazi i jedan PCIe X1 utor, te jedan Half-size Mini-PCI Express slot za dodatnu WiFi karticu. Audio jedinica je ovdje ALC892 (ELNA kondenzatori), a LAN kontroler je RTL8111GR.

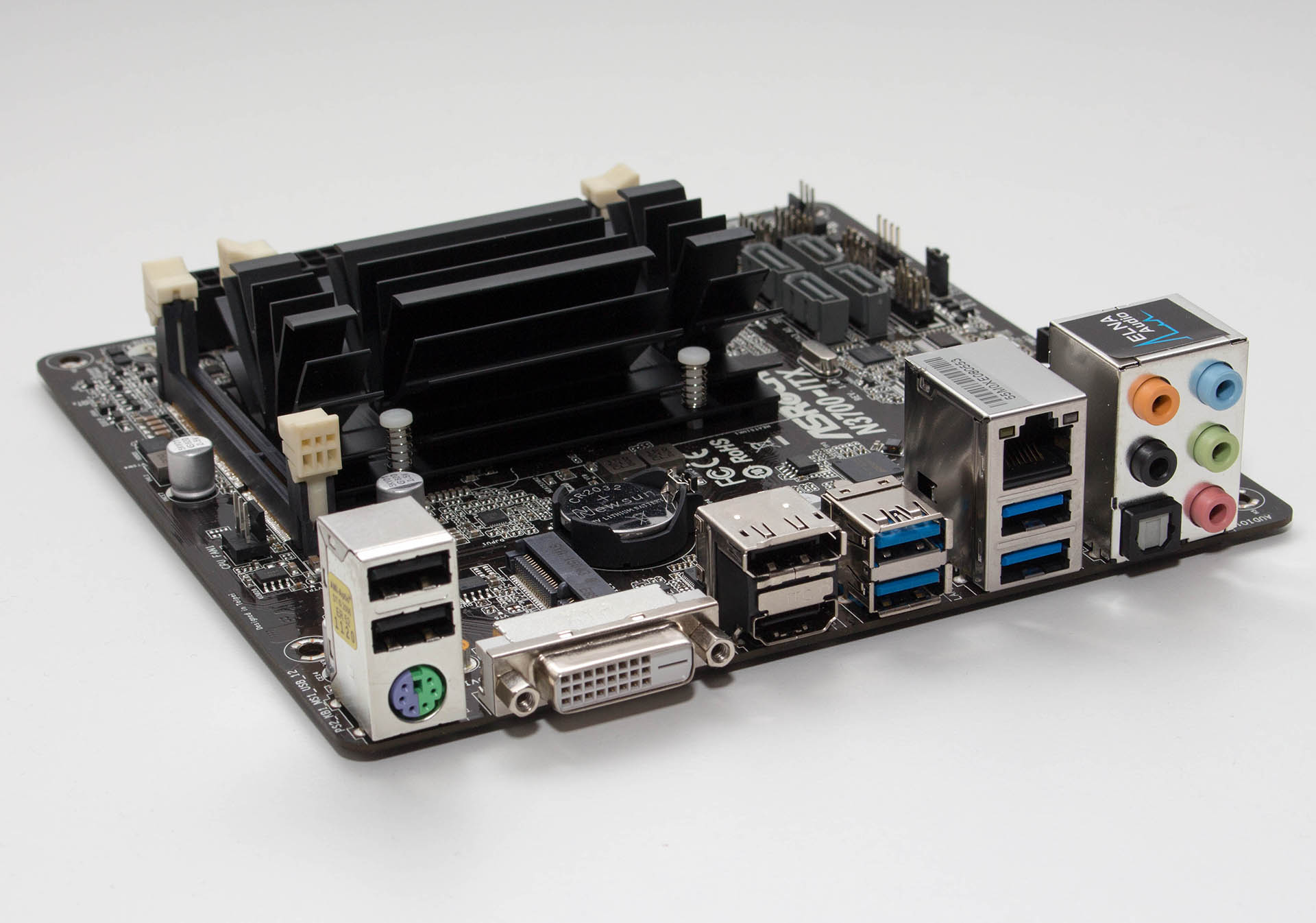

Stražnji I/O donosi jedan combo PS/2 port, dva USB 2.0, četiri USB 3.0 porta, po jedan DVI, HDMI i DP video izlaz, RJ45 konektor te audio izlaze. UEI sučelje je identično prethodno opisanom modelu, baš kao i softverska podrška.
