ASRock X99E-ITX/ac – brzi test

U ovome ćemo članku pokušati odgovoriti na pitanje koliko ima smisla napraviti ITX ploču s X99 čipsetom koji je namijenjen najmoćnijim Intelovim procesorima. Što ASRock uopće može ponuditi na malenoj, 17 x 17 cm, pločici kako po pitanju kvalitetnog napajanja i rashladnih mogućnosti za Haswell-E procesore, tako i po pitanju opreme, a da zadovolji zahtjevne kupce ovakvih skupljih platformi?

Oni su uvjereni da mogu napraviti kvalitetnu X99 ITX ploču s mnoštvom opreme, pa tako u kutiji nalazimo upute za instalaciju, CD s driverima i aplikacijama, zaštitu stražnjih I/O portova, zatim dva SATA kabela, hladnjak za procesor, pločicu za instalaciju blokova vodenih hlađenja, jedan WiFi-802.11ac modul s pripadajuća dva SMA WiFi antenska kabela i WiFi 2.4/5 GHz antenom, zatim bracket za WiFi modul i pripadajuće vijke, jedan vijak za M.2 socket i na kraju jedan ASRock USB3.0 u USB2.0 interni konverter.

Moćne Haswell-E procesore je potrebno i kvalitetno hladiti, no opet neće bilo koji hladnjak iz ponude stati u neko maleno kućište. Stoga je ASRock kupcima odlučio olakšati taj dio posla i uz ploču dolazi maleni aluminijski hladnjak za procesor sa vrlo bučnim turbinskim ventilatorom. Osim aluminijskog bloka i ventilatora, za bolje se odvođenje topline brinu i četiri toplovodne cijevi s direktnim kontaktom na IHS procesora. Za one koji žele tiše rješenje tu je i pločica za ugradnju bloka vodenog hlađenja.

Dizajnirati ovako malenu ploču sa X99 čipsetom sigurno nije lak zadatak pa ASRockovim inženjerima svakako treba skinuti kapu. No, jasno je kako su ipak morali napraviti i pokoji ustupak. Tako su na ploči samo dva memorijska DDR4 utora, što znači kako gubimo quad channel i prelazimo na dual channel konfiguraciju. No, zato su na taj maleni PCB uspjeli nagurati sva ostala čuda pa imamo četiri SATA III konektora, jedan SATA Express konektor i jedan Ultra M.2 konektor za pohranu podataka, a tu je i eSATA priključak na poleđini. Tu je i najnovija USB 3.1 tehnologija sa dva priključka (10 Gbps), šest USB 3.0 i četiri USB 2.0 priključka.

Kako bi moćni i7 procesori imali kvalitetno napajanje strujom tu je adekvatna šest fazna napojna jedinica sa 60 amperskim prigušnicama, 60 amperskim Dr.Mos MOSFET-ima, Nichiconovim 12K Platinum kondenzatorima i Sapphireov Black PCB (2oz Copper, 8 slojeva). Stražnji I/O panel je bogat i sadrži jedan PS/2 konektor za miša i tipkovnicu, jedan optički SPDIF izlaz, jedan eSATA konektor, dva USB 2.0 i dva USB 3.1 Type-A konektora (ESD zaštita), a tu su i četiri USB 3.0 portova (ESD), dva RJ-45, jedna Clear-CMOS tipka i šest HD audio konektora.

UEFI sučelje je moderno, tipičnog ASRock layouta. Pregledno je i što je najbitnije vrlo glatko radi. Ploča nudi i opcije za overclocking pa je tako bez problema potjerala naš procesor do 4 GHz. Softverska je podrška identična ostatku ASRockove ponude X99 ploča. Kako sve izgleda složeno u jednom malom kućištu mogli smo vidjeti još prošli mjesec u recenziji Silverstoneovog SG12 kućišta.

Test sistem

Test sistem :: Hardware Matična ploča ASRock X99E-ITX/ac Procesor Intel Core i7-5820K Memorija G.Skill DDR4 2x 4GB 3000MHz C15, F4-3000C15Q-16GRR Grafičke kartice AMD Radeon R9 Fury X; Zvučna kartica On Board SSD Corsair Neutron XT 480GB Napajanje SuperFlower Leadex Platinum 1200W Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 8.1 Chipset datoteke Intel Chipset Driver 10.0.13 DirectX verzija 11 AIDA 64 Extreme Edition v.4.30.2900 3DMark FireStrom PCMark 8 Home, Accelerated

  Način testiranja i overclocking

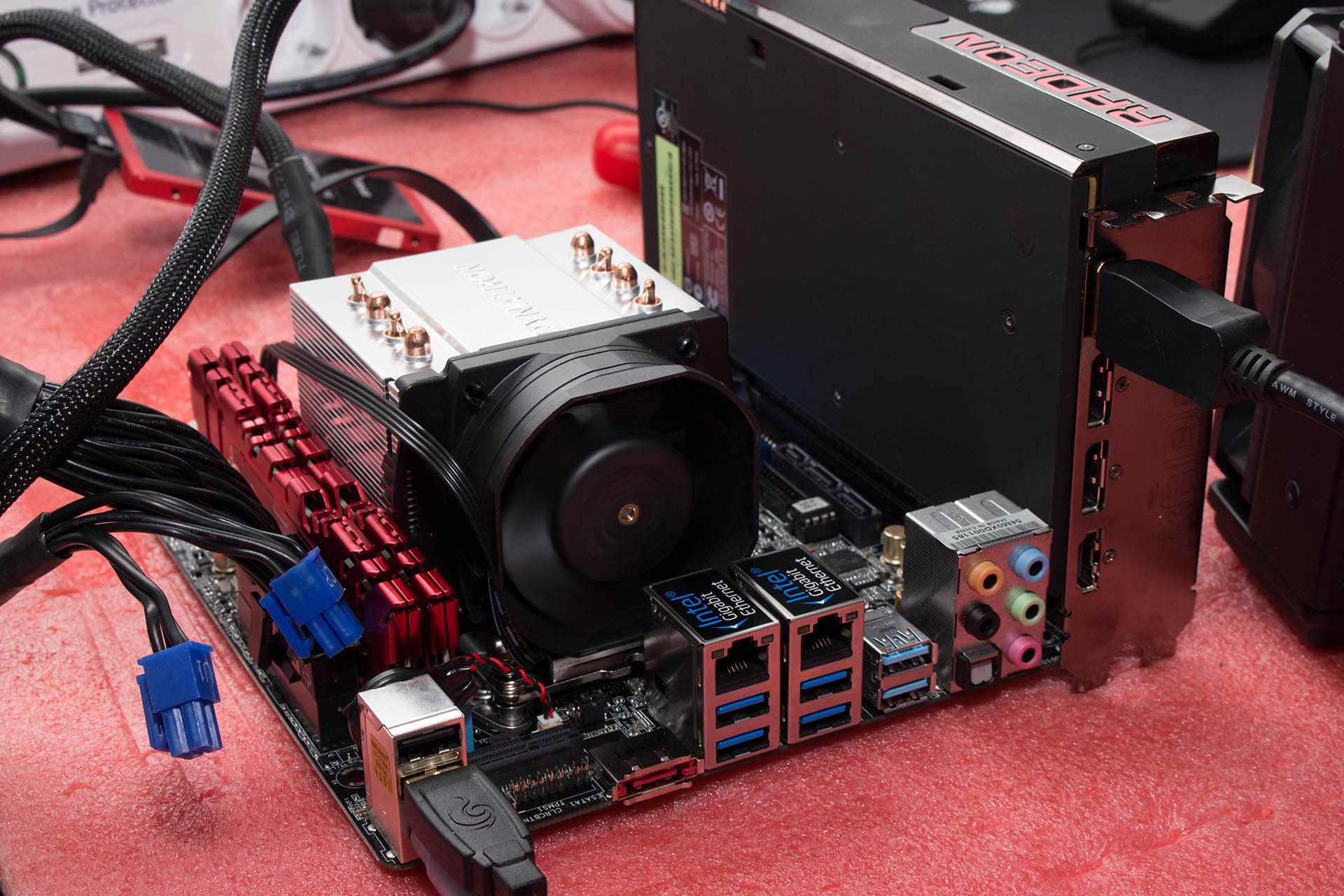

Ploču smo testirali uz pomoć i7-5820K procesora, dva G.Skillova DDR4 modula iz quad kita brzine 3000MHz, a u labu nam se tada zatekla i Fury X grafička. OC potencijal ploče je sasvim solidan za njene dimenzije i napojnu jedinicu pa smo bez problema i većih zagrijavanja procesor vrtjeli na 4.0GHz. Daleko je to od stabilnih 4.5GHz što ostvarujemo na većim pločama, no uzevši sve u obzir rezultat nije nimalo loš.

Rezultati testova [ichart headers="ID,Score" title="PCMark 8" htitle="Score"  labels="ASRock X99E-ITX/ac, Gigabyte X99 Gaming G1" values="4027,3957" colors="yellow,blue" height="150" min="0" max="4100"] [ichart headers="ID,Score" title="7-Zip" htitle="MIPS"  labels="Gigabyte X99 Gaming G1, ASRock X99E-ITX/ac" values="32654,29244" colors="blue,orange" height="150" min="0" max="33000"] [ichart headers="ID,Score" title="Cinebench 11.5" htitle="pts"  labels="Gigabyte X99 Gaming G1, ASRock X99E-ITX/ac" values="11.76,10.69" colors="blue,yellow" height="150" min="0" max="12"] [ichart headers="ID,Score" title="x.264 Benchmark" htitle="fps"  labels="Gigabyte X99 Gaming G1, ASRock X99E-ITX/ac" values="194.58,148.35" colors="blue,orange" height="150" min="0" max="200"] [ichart headers="ID,Score" title="Potrošnja" htitle="W"  labels=" ASRock X99E-ITX/ac,Gigabyte X99 Gaming G1" values="163,195" colors="yellow,blue" height="150" min="0" max="200"] U normalnom radu procesoru ploča ne daje maksimalne Turbo vrijednosti pa su i usporedni rezultati u tablicama slabiji (osim PCMarka), a pogotovo kod x.264 testa. S obzirom da Turbo nije na istoj razini kao i kod Gaming G1 ploče i potrošnja je niža. I memorijske su performanse slabije upola, zbog nedostatka dva kanala, no u svakodnevnom se (nezahtjevnom), to radu zapravo ni ne primijeti.   Zaključak Sve u svemu ASRock je napravio malenu ali moćnu i opremom bogatu ploču koja će zasigurno naći svoje tržište. Ako trebamo veliku moć i7 procesora i pod svaku ju cijenu želimo u čim manjem kućištu. Ova ASRockova ploča stvarno omogućuje ultimativni stroj. No, sva ta oprema kao i bogati bundle (hladnjak, 802.11ac adapter) nosi i svoju cijenu. Kupac za nju mora biti spreman izdvojiti popriličnu svotu novca tj. čak oko 330 € u EU. Naravno, u odnosu na jače X99 modele, kupac mora prihvatiti i pokoji kompromis.
