Asus H97-PRO test

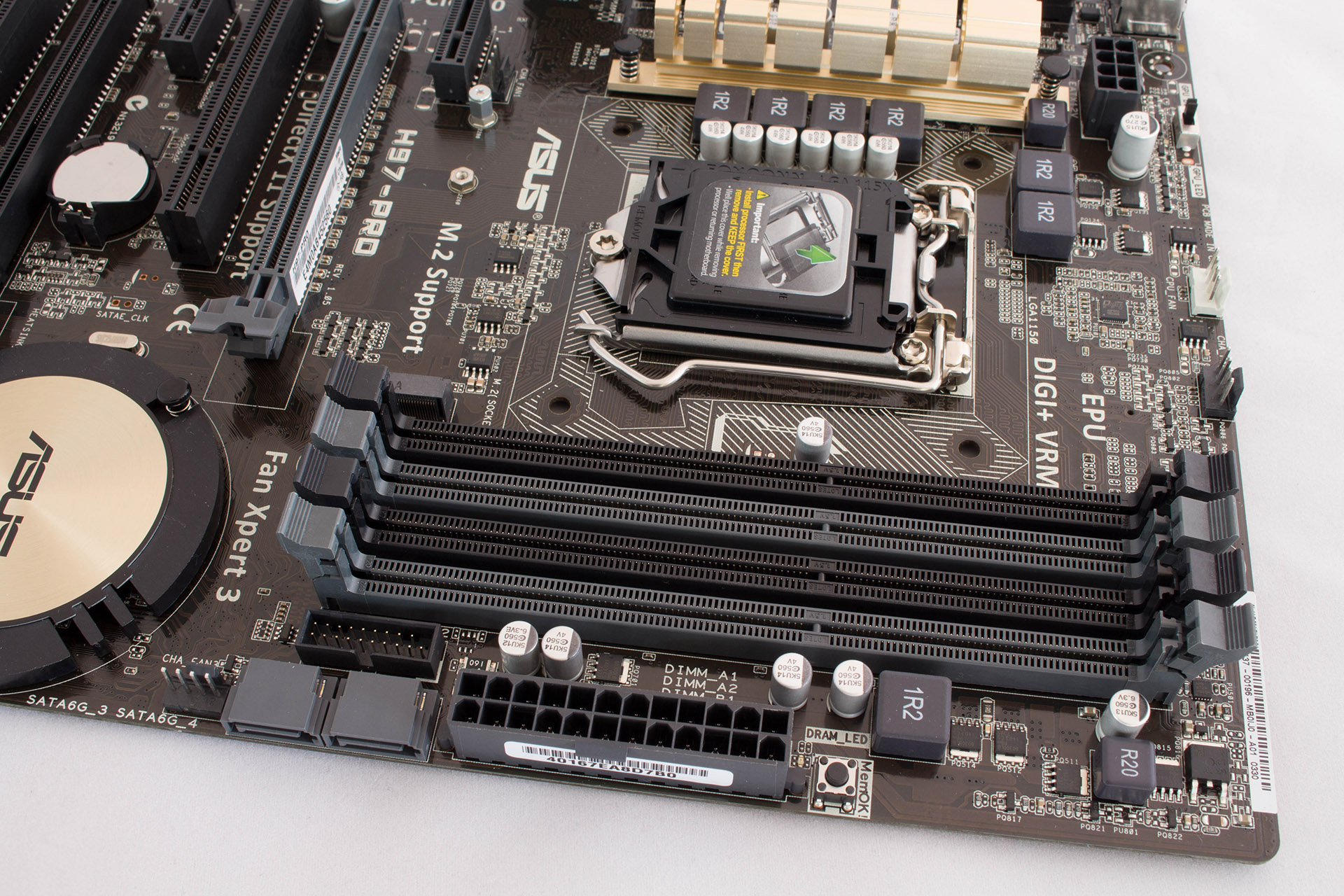

S pregledom ploče kao i uvijek krećemo s gornje lijeve strane, tj. prostora koji je rezerviran za LGA1150 ležište i VRM. Napojna jedinica je klasična šest fazna, pod DIGI+ paskom, tj. kontrolom, a to bi trebalo biti dovoljno i za malo overclockinga, što ćemo svakako isprobati s našim 4770K procesorom. Između stražnjeg I/O panela i VRM-a se smjestio tek jedan ASMedijin ASM1442K TDMS level shifter. Uz sami gornji rub ploče nalazi se GPU Boost prekidač koji služi za automatski overclock procesora. Naime, on ne diže samo frekvenciju grafičke jezgre kako mu ime sugerira, nego i CPU, no o tome ćemo malo kasnije. Tu su još dva konektora za ventilatore iznad CPU ležišta, te M.2 konektor s podrškom za 60 i 80 mm uređaje (SSD-e). Pored četiri DIMM utora za DDR3 memoriju nalaze se 24-pinski konektor za napajanje, MemOK! tipka, interni USB3.0 konektor, dva horizontalna SATA 6Gbps konektora (treći i četvrti), te još jedan konektor za ventilator.

Na donjoj se strani ploče kontroleri uz sami lijevi rub i to redom odozdo prema gore- Realtekov ALC892 audio kontroler, zatim Nuvotonov Super I/O kontroler, pa ASMedijin 1083 x1 PCI Express to 32-bit PCI Bridge, te konačno Intelov 1218V LAN kontroler. Audio jedinica nosi marketinški naziv Crystal Sound 2, a odvojena je od ostatka ploče i donosi de-pop strujni krug, japanske kondenzatore i zasebno audio pojačalo za slušalice i zvučnike. Desno od kontrolera nalaze se utori i to spuštajućim nizom – jedan PCIe x1, jedan PCIe x16, jedan PCIe x1, jedan PCIe x4, te dva PCI utora koja kontrolira spomenuti ASM1083 “mostić”. Na dnu se ploče nalaze s lijeva na desno SPDIF Out, AAFP, COM port, TPM konektor, zatim tri interna USB2.0 konektora i F_Panel konektor. Na desnom rubu se nalaze dva vertikalna SATA 6Gbps konektora (1 i 2), te horizontalni SATA Express konektor. Tu je još i Winbondov BIOS čip, dva ASM1467 pojačala za SATA Express, a iznad svega toga je smješten H97 PCH ispod naravno svog hladnjaka.

I/O stražnji panel:

• 1 x PS/2 keyboard/mouse combo port
• 1 x DVI-D
• 1 x D-Sub1
• 1 x HDMI
• 1 x LAN (RJ45)
• 4 x USB 3.0 (blue)
• 2 x USB 2.0
• 6 x Audio jacks

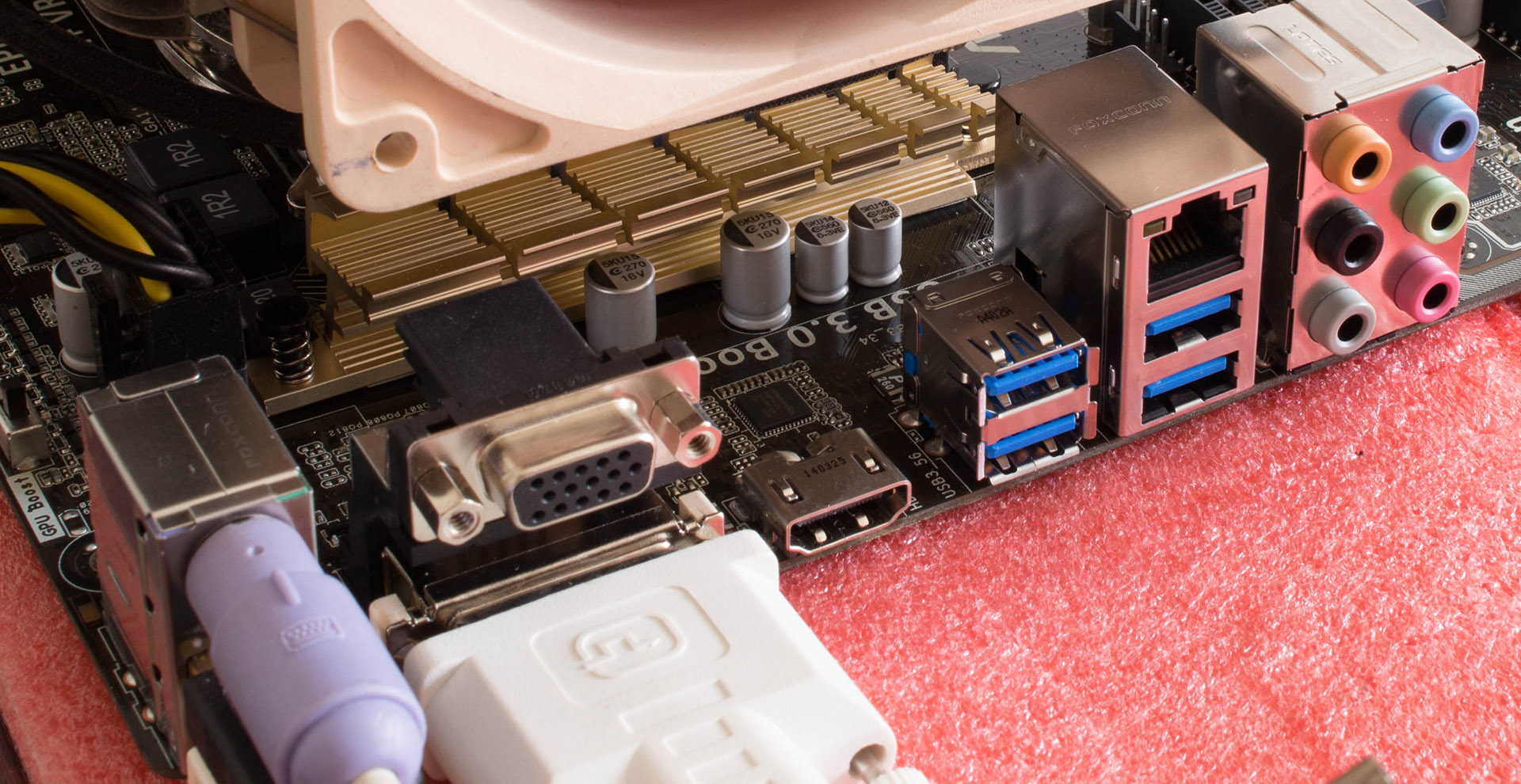

Stražnji je I/O panel klasičan sa dva USB2.0 i četiri USB3.0 konektora, jednim LAN portom, tri video izlaza itd.

UEFI sučelje izgledom i funkcionalnostima prati jače H97 modele, a i ovdje moramo dati primjedbu kako nam se staro sučelje ipak više sviđalo. No, moramo se polako privikavati na novo koje je više funkcionalno ukoliko njime navigiramo mišem. Opcija ima pregršt, a iz tablice iznad vidimo i kako su naponi izdašni i sasvim dovoljni za overlcocking na zraku. No, ovdje ipak treba biti oprezan jer nije riječ o ploči koja je primarno građena za overclocking.

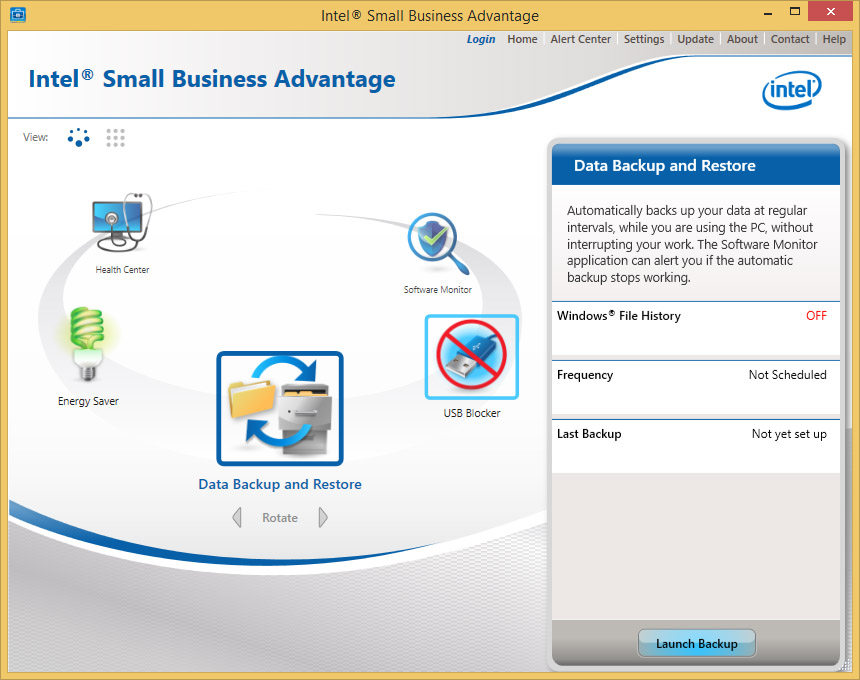

Sa softverske je strane više manje sve poznato, jer je glavni nadzornik i dalje AiSuite III, koji uz pomoć još nekoliko korisnih aplikacija nadzire rad ove ploče, a korisne su i Ai Charger, WebStorage, Boot Setting kao i Home Cloud aplikacije. Ono što H97 ploče izdvaja od Z97 je podrška za Intel Small  Business Advantage tehnologiju koja radi uz pomoć Management Engine Interface-a. Riječ je o softveru koji pomaže i olakšava poslove back up-a, automatskog održavanja, ali i sigurnosti računala i operativnog sistema. Energy Saver tako automatizira Wake i Sleep funkcije računala koz sve dane u tjednu, Data Backup and Restore automatizira spremanje podataka, USB Blocker dozvoljava ili onemogućuje pokretanje određenih klasa USB uređaja, Software Monitor nadzire operativni sistem uz pomoć Windows Defendera i File History-a, a Health Center automatski pokreće defragmentiranje, Windows Maintenance, zatim briše Temporary Internet datoteke te Cookie.
