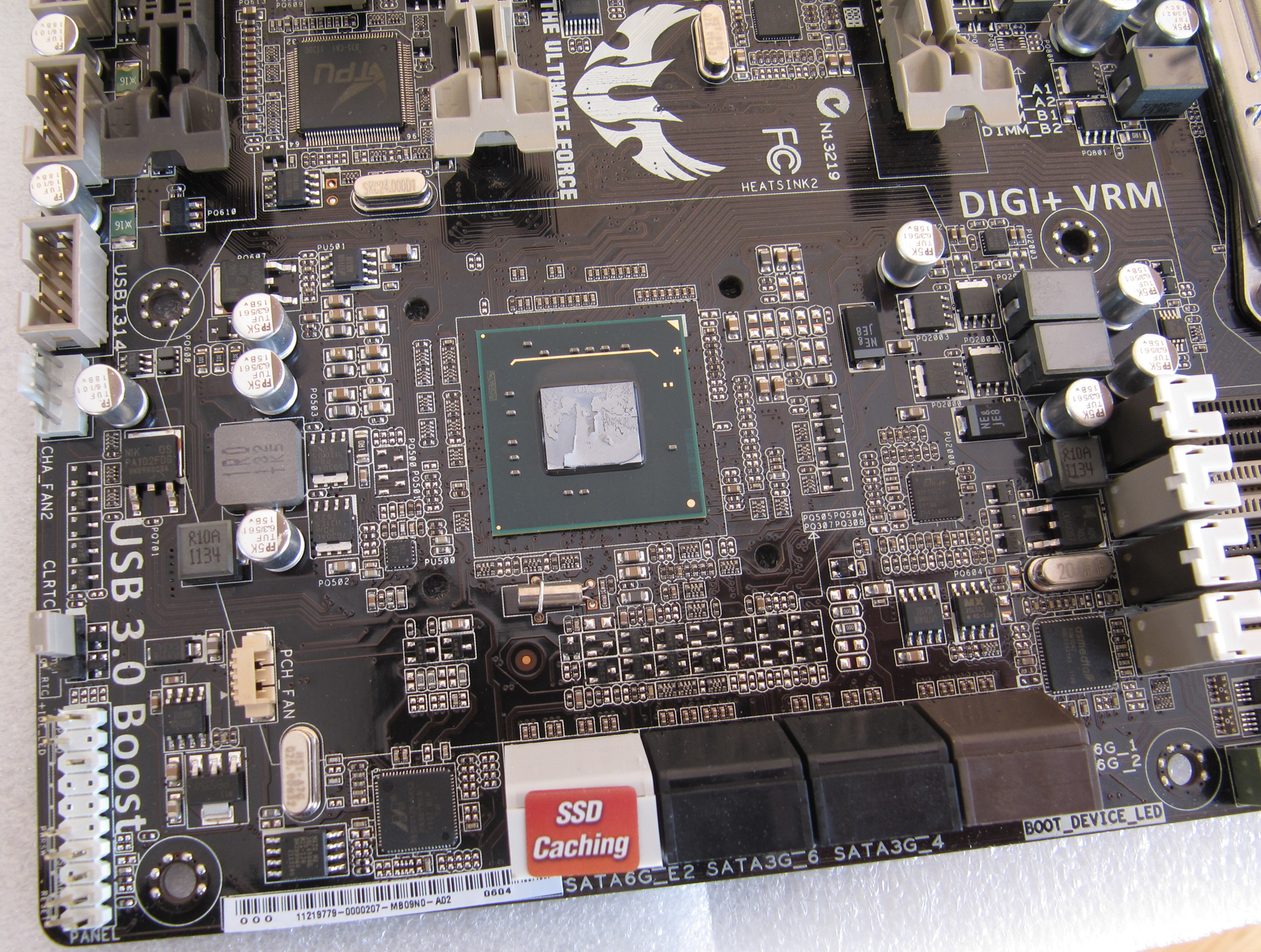

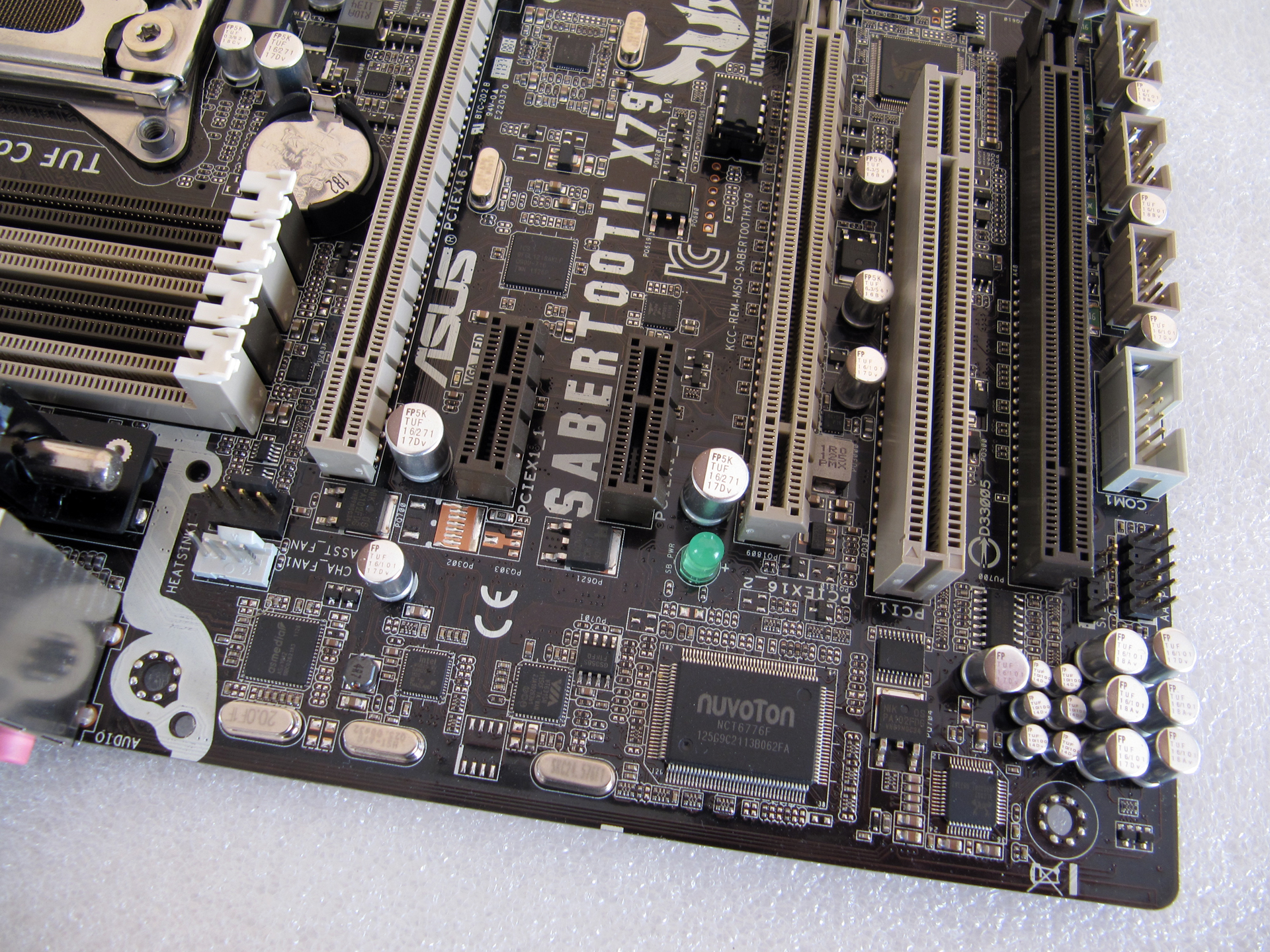

Na lijevoj južnoj strani od vrha prema dnu nalaze se još dva 4-pinska konektora za ventilatore (Jel netko broji? – To ih je već 6), zatim još jedan ASMedijin ASM1042 USB3.0 kontroler, pa Intelov 82579V LAN kontroler, VIA-in 6315N Firewire kontroler, Nuvotonov Super I/O čip, te na kraju Realtekov ALC892 8-kanalni audio kontroler. Desno od skupine kontrolera nalaze se dva PCIe x16 konektora (podrška za SLI i Crossfire), dva PCIe x1 konektora te jedan legacy PCI konektor. Između svih tih konektora su se smjestili Winbondov BIOS čip, TPU čip, TProbe čip te ICS-ovi čipovi. Iznad prvog PCIe x16 utora smjestila se standardna CR2032 baterija. Uz donji rub ploče s lijeve na desnu stranu nalaze se razno razni konektori – SPDIF izlaz, AAFP, COM, četiri interna USB2.0, još jedan 4-pinski konektor za ventilator (ukupno sedmi na ploči), CLRTC jumper, te Front Panel konektor. Ispod dugačkog aktivnog hladnjaka (maleni ventilator nije bučan) smjestio se X79 PCH (Patsburg) i još jedan DIGI+ kontroler. Na tom se dijelu ploče nalazi i jedan ASMedijin ASM1061 SATA i eSATA kontroler, te Marvelov PCIe 9128 SATA 6Gbps kontroler. Ukoliko se sjetite jučerašnjeg članka i priče o Intelovoj ploči vidite zašto je bilo nužno Asusu ugrađivati čak dva SATA 6Gbps kontrolera – X79 PCH nažalost ima samo dva kanala.

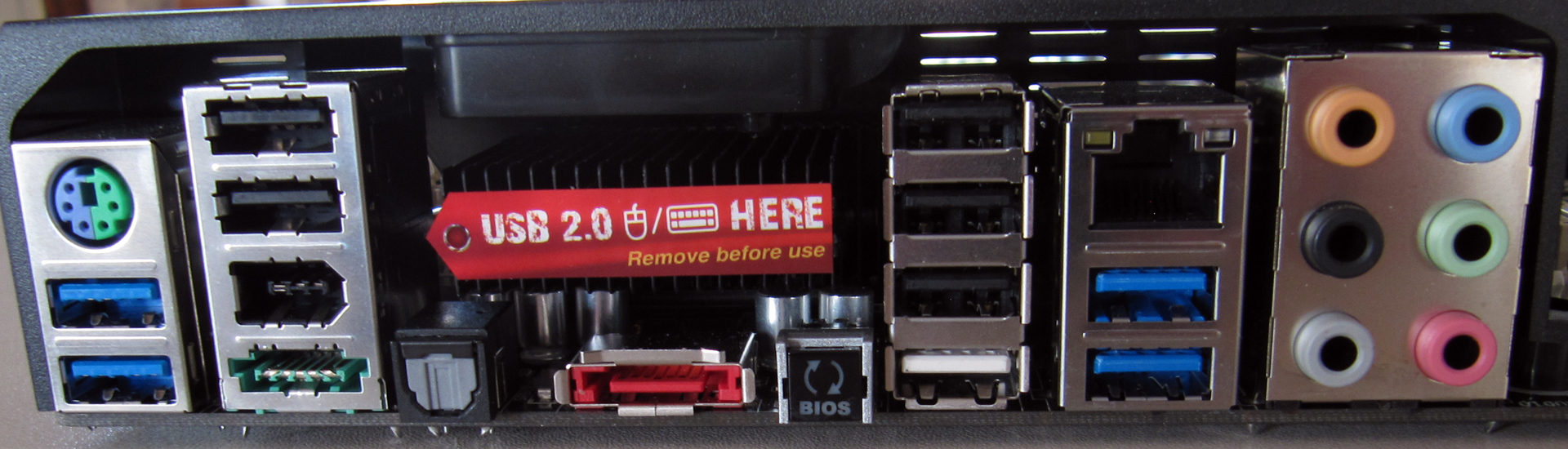

I/O stražnji panel:

  • 1 x PS/2 keyboard/mouse combo port
  • 1 x eSATA 6Gb/s
  • 1 x Power eSATA 6Gb/s
  • 1 x IEEE 1394a
  • 1 x LAN (RJ45) port
  • 4 x USB 3.0
  • 6 x USB 2.0
  • 1 x Optical S/PDIF out
  • 6 x Audio jackova
  • 1 x USB BIOS Flashback tipka

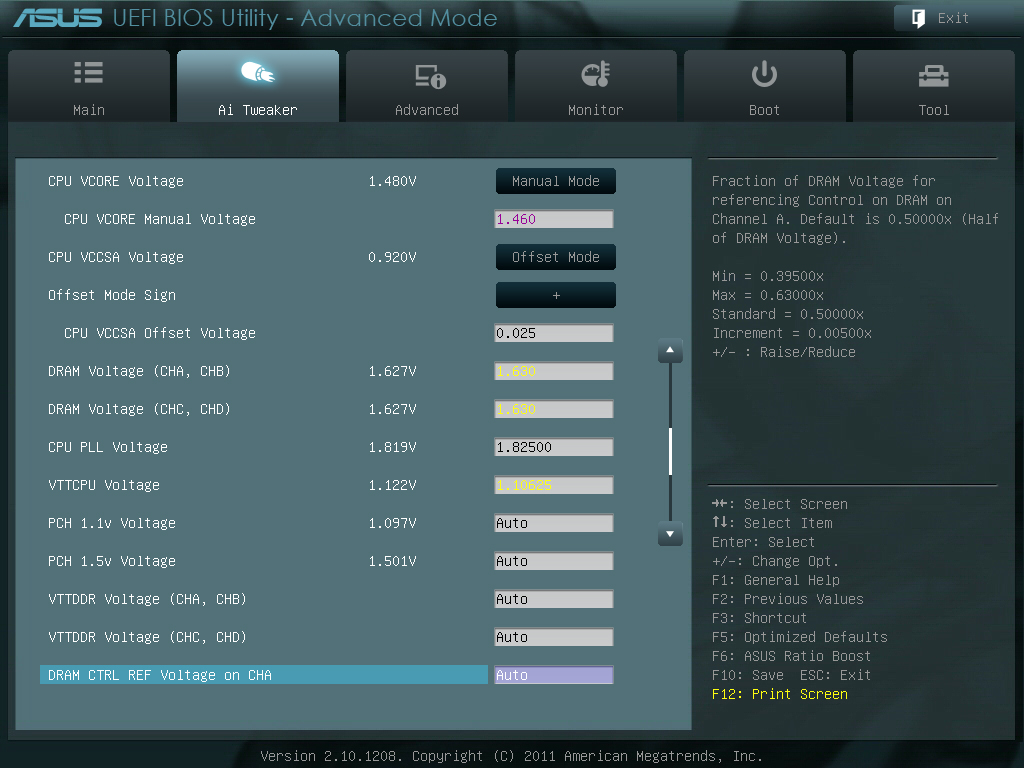

style='mso-fareast-font-family:"Times New Roman"'> Sabertooth X79 style='mso-fareast-font-family:"Times New Roman"'>(dostupni naponi)
CPU Vcore Manual i Offset (od 0.8 do 1.7V u koracima po 0.005V)
CPU Vccsa

Offset (od 0.8 do 1.7V u koracima po 0.005V)

DRAM napon od 1.2V do 1.99V u koracima od po 0.005V (odvojeno za kanale A i B, te C i D)
CPU PLL 1.8 do 2.1V u koracima od 0.00625V
VTTCPU od 1.05V do 1.7V u koracima od po 0,00625V
PCH 1.1V od 1.1V do 1.7V u koracima od po 0.00625V
PCH 1.5V od 1.5V do 1.8V u koracima od po 0.00625V
VTTDDR od 0.625V do 1.1V u koracima od po 0.00625V (odvojeno za kanale A i B, te C i D)

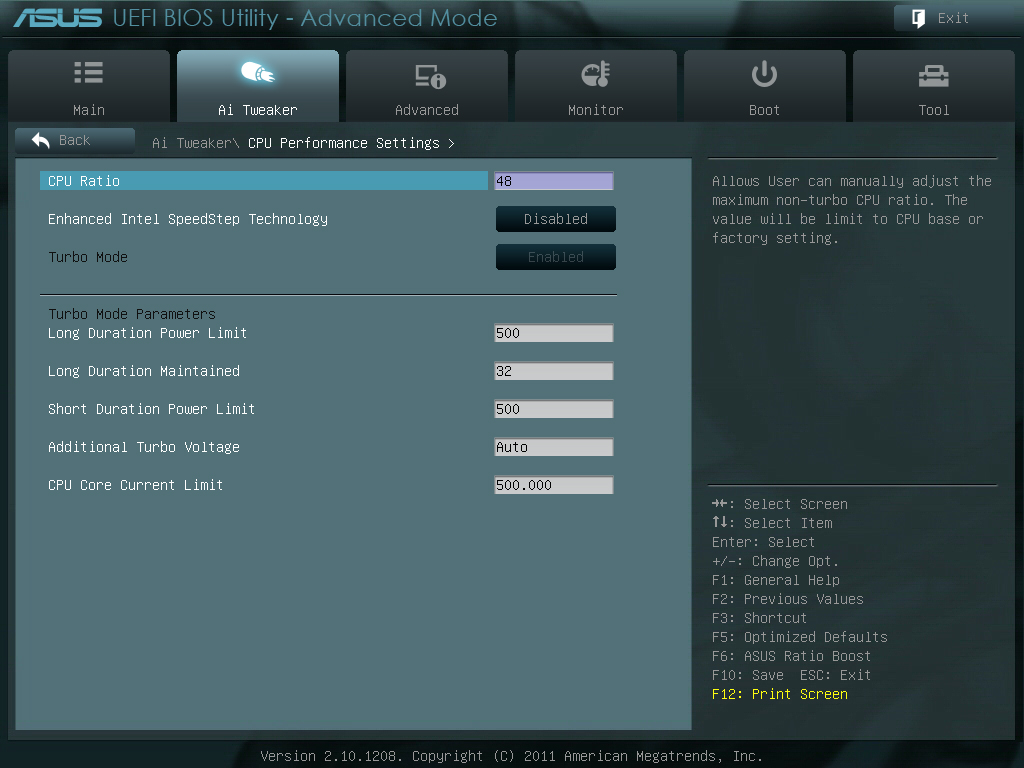

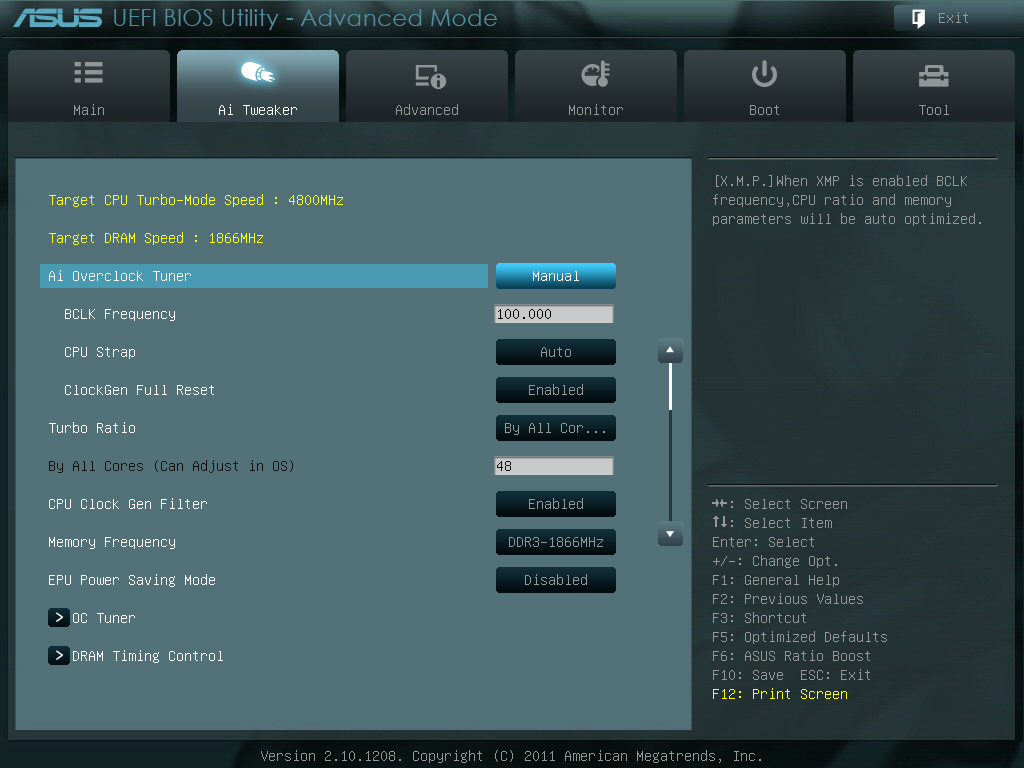

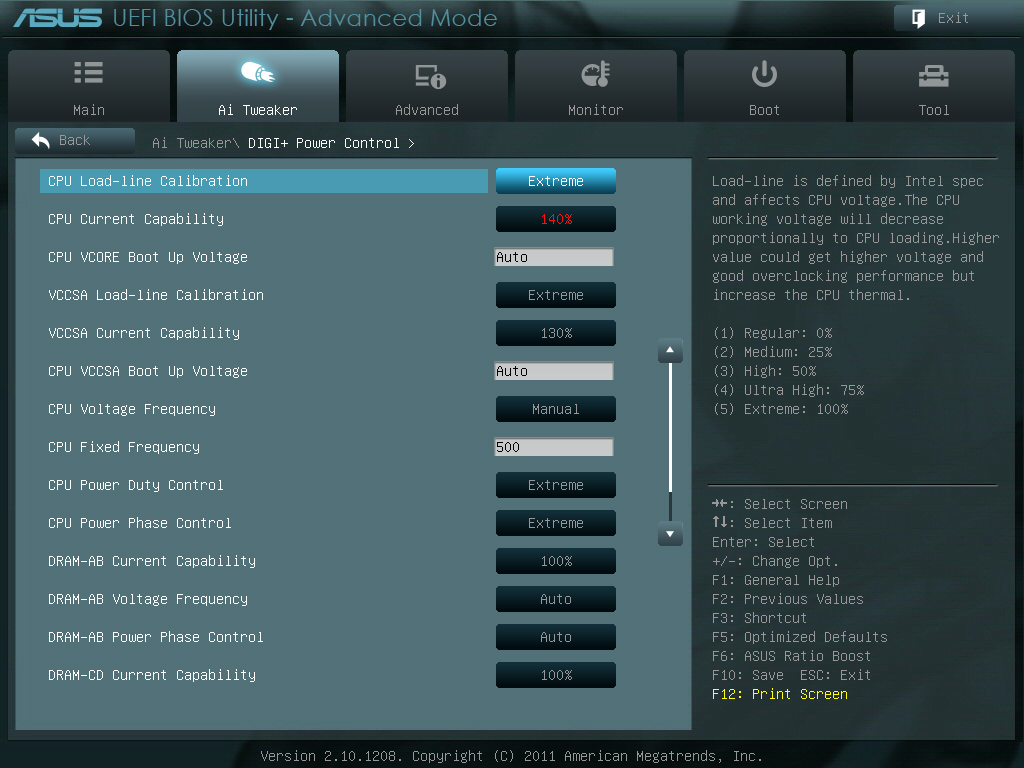

Asusov je skup softvera, kao i BIOS neizmjenjen od prethodnih serija ploča pa tu nećemo previše dužiti (uz izuzetak ponešto izmjenjenog TUF Thermal Radar softvera)). BIOS je u potpunosti opremljen za overclocking novih i7 procesora, kao što ste i mogli vidjeti iz jučerašnjeg članka. Velikog je i moćnog i7-3960X-a natjerao sve do okruglih 5.0GHz. Dokaz je to da je ova ploča napravljena odlično i da će te rijetko kad zatrebati jaču. Eventualno bogatiju opremom, a Asus je i na te potrebe spreman odgovoriti svojom jačom Rampage IV Extreme pločom.
