Brzi test – tri Asusove Z490 ploče

S obzirom na to da smo već detaljnije obradili jednu ROG i jednu STRIX ploču, danas donosimo brzi test triju Asusovih Z490 ploča u kojem ćemo samo prijeći njihove osnovne karakteristike i performanse. Modeli u pitanju su - PRIME Z490-A, ROG STRIX Z490-E Gaming i TUF Gaming Z490-PLUS (Wi-Fi). Z490 ploče su kao što znamo namijenjene Comet Lake-S procesorima, a navodno će biti kompatibilne i sa sljedećom generacijom (Rocket Lake-S), pa je bitno kakve su im karakteristike za budućnost.

PRIME Z490-A je abecedno prva pa ona dolazi odmah na red. Z490-A ploča i kategorija u koju spada je uvijek bila dobar izbor za sve one koji ne žele potrošiti puno novca, ne trebaju svu opremu koju donose ROG i STRIX ploče, a opet imaju sve što je potrebno i kvalitetno su napravljene. Asus je u ovoj generaciji Z490-A podijelio na dva modela, ovu u PRIME segmentu u kojem je oduvijek i bila, ali ju je podigao i u STRIX segment sa Z490-A Gaming pločom koju smo nedavno testirali. Ipak, razlike nisu velike, kako u opremi tako i u cijeni (oko 20 €). PRIME-ica dolazi u poznato dizajniranoj kutiji, čiju grafiku Asus nije već duže mijenjao, a unutar nje je pakirana u karton i antistatički najlon. Bundle je malo siromašniji nego kod STRIX verzije, a uključuje:

• User's manual
• 3 x SATA 6Gb/s cables
• 1 x Supporting DVD
• 1 x Q-Connector
• 1 x CPU Fan Holder
• 1 x M.2 SSD screw package
• 1 x M.2 Key E screw package
• 1 x M.2 Rubber Package

Na prvi pogled, PRIME i STRIX Z490-A ploče se ne razlikuju previše, no kada bolje pogledamo, vidimo da se kod STRIX više koristio aluminij, te da su hladnjaci masivniji. Malo je drugačiji stilski dizajn PCB-a s bijelim linijama koje idu u drugom smjeru. Raspored elemenata na PCB-u je vrlo sličan kod dvije ploče, s tek sitnijim razlikama koje primjećujemo tek pomnim promatranjem. Layout, tj. raspored elemenata na ploči je solidan, s tek malom zamjerkom na smještaj prvog M.2 socketa tik ispod grafičke kartice, no barem je hladnjak za njega dovoljno debel.

Napojna je jedinica vrlo slična kao kod STRIX-ice s 12+2-faznom konfiguracijom, no na ovoj su ploči hladnjaci ipak malo manjih dimenzija, što će značiti i više zagrijavanje s jačim procesorima. S obzirom na to da smo testirali s i5-10400 modelom, napojna se jedinica i hladnjaci nisu ni pošteno zagrijali. Procesor se dodatno napaja preko 8 i 4-pinskih 12V konektora. Oko LGA1200 socketa je dovoljno mjesta za sve tipove hladnjaka.

Kao i kod STRIX-ice, memorijski slotovi podržavaju dvokanalnu DDR4 memoriju kapaciteta do 128 GB i brzine do 4.800 MHz kod overclockinga. Na ovom se dijelu ploče nalazi i 24-pinski ATX konektor, interni USB 3.2 Gen 2 konektor, interni USB 3.0 konektor, dva 4-pinska konektora za ventilatore, dva RGB LED konektora, LED dijagnostika (4 LED-ice – Boot, VGA, DRAM i CPU), te CPU_OPT jumper (sinkronizacija oba 4-pinska konektora za ventilatore) - sve isto kao i kod STRIX ploče s tom razlikom da je USB 3.2 konektor smješten na donjoj strani memorijskih utora.

Na donjem se dijelu ploče nalazi audio jedinica sa S1220A CODEC-om koja ima Crystal Sound, a ne SupremeFX marketinški naziv jer nema neke elemente poput dvostrukih operacijskih pojačala. Playback je i dalje 120dB SNR, a snimanje 113 dB SNR, tu su isti japanski audio kondenzatori, automatskom prilagodbom impedancije za slušalice te Sonic Studio III (+ Virtual Mixer), Sonic Radar III i DTS Sound Unbound softverskom podrška. U blizini je i Nuvotonov Super I/O kontroler, a malo više i Intelov I255 2,5 Gbitni LAN kontroler koji kao što znamo ima problema na maksimalnoj propusnosti s određenim 2,5G switchevima i routerima.

Dva su oklopljena PCIe x16 utora koji rade u kombinacijama x16 + x0 ili x8 + x8, a treći PCIe x16 utor radi na x4 propusnosti. Tri su PCIe 3.0 x1 konektora. Asus navodi kako su PCIe 3.0 kompatibilni. Kod ove ploče drugi PCIe x1 utor dijeli resurse sa M.2 slotom za Key E. Dva su M.2 socketa za 110-milimetarske uređaje, pri čemu gornji podržava SATA i PCIe 3.0 x4, a donji samo PCIe 3.0 x4. Gornji je pokriven hladnjakom, a i dijeli resurse sa SATA_2 portom. Drugi M.2 socket pak dijeli resurse sa SATA_5/6 portovima. Raspored ostalih elemenata je identičan kao kod STRIX modela, osim što su na njoj svi SATA portovi u jednom redu, a ovdje su u dva - broj je isti i funkcije su iste.

Raspored portova na stražnjem I/O panelu je vrlo sličan no ipak s nekim razlikama. Nedostaje USB BIOS FlashBack podrška, a i konektori nisu pozlaćeni. Raspored je ovakav:

• 1 x Intel I225-V 2.5Gb Ethernet
• 1 x DisplayPort
• 1 x HDMI
• 4 x USB 3.2 Gen 2 (3 x Type-A+1 x USB Type-C)
• 2 x USB 3.2 Gen 1
• 2 x USB 2.0
• 1 x Optical S/PDIF out
• 5 x Audio jack(s)

PRIME ploča je malo siromašnije opremljena RGB LED osvjetljenjem, te nema sve one produžne kabele u bundleu koje ima STRIX. Poklopci hladnjaka na čipsetu i stražnjim I/O portovima su drugačije dizajnirani, malo jeftinije djeluju, a osvjetljenje je samo jedna manja traka ispod mliječne plastike. Softverska podrška, kao i UEFI sučelje je identično STRIX-u i tu vrijedi sve već napisano.

Kako je PRIME Z490-A bila u osnovi vrlo slična STRIX Z490-A Gaming ploči, tako je i ROG STRIX Z490-E Gaming bliska Maximus VIII Hero (WiFi). Ipak, razlika u cijeni između dvije zadnje ploče je čak 110 € pa ćemo u kratkim crtama vidjeti gdje je ta razlika otišla. Dizajn kutije je već viđen i kod ranijih ROG STRIX ploča, a unutar kutije je ispod ploče smješten sljedeći bundle:

• User's manual
• 1 x ASUS Fan Holder
• 4 x SATA 6Gb/s cables
• 1 x Supporting DVD
• 1 x MOS Cooling kit (fan bracket and 40mm x 40mm fan)
• 1 x ROG Strix stickers
• 1 x Cable ties pack
• 1 x Extension Cable for RGB strips (80 cm)
• 1 x Extension cable for Addressable LED
• 1 x Thermistor cable
• 1 x ROG Thank you card
• 1 x 2-in-1 Rubber pad
• 1 x Wi-Fi moving antenna
• 1 M.2 SSD screw package
• 1 ROG key chain

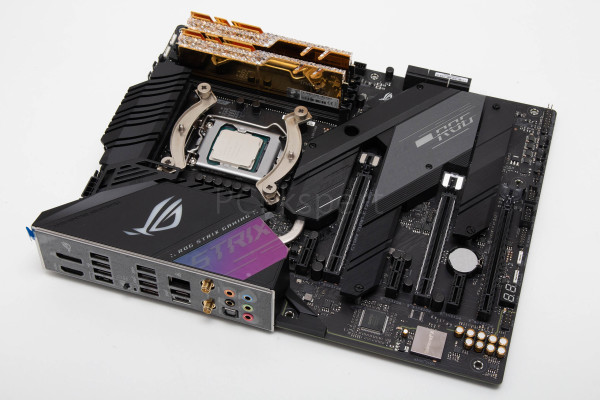

Dizajnerski je ovo lijepo pogođena ploča, s tek malo šarenila što ju čini mrvicu razigranijom nego Hero. U osnovi je riječ o vrlo sličnom PCB-u crne boje, bez ikakvih dodatnih ukrasa, a na njemu su crni plastični konektori i utori, te crni aluminijski hladnjaci sa sivim elementima. Tek je taj ljubičasto - ružičasti dio na pokrovu stražnjih I/O konektora malo odskočio. Layout je vrlo sličan Heroici i tu nemamo nikakvih zamjerki, a hladnjaci su tek malo manje masivni.

Napojna jedinica broji istih 14+2 faze kao i kod Hero ploče, a i osnovni elementi su isti. Ipak, Hero ima masivnije hladnjake s većim prorezima i spremnija je za ekstremne oblike overclockinga, premda ni ova neće ni malo razočarati. Tri su hladnjaka na VRM jedinici povezana s toplovodnom cijevi, a ispod CPU-a su smješteni Vccsa/Vccio dijelovi napojne jedinice. Sve je dakle spremno za najjači 10-jezgreni procesor, pa čak i njegov ekstremniji overclocking. Oko socketa je malo više mjesta nego kod Hero, najviše zbog činjenice da su hladnjaci malo niži. Procesor d0satnu struju dobiva iz 8 + 4-pinske kombinacije konektora.

Kao i kod svih Z490 ploča tj. desete generacije Core procesora, podržano je 128 GB DDR4 memorije brzine do 4.800 MHz prilikom overclockinga. Napojna je jedinica memorije malo drugačija nego kod Hero, gdje je malo robusnija. Osim toga, taj dio ploče je isti kao i na STRIX/PRIME pločama - ATX konektor, interni USB 3.0 i 3.2 konektori, dva konektora za RGB LED trake, dva 4-pinska konektora za ventilatore i jednostavna LED dijagnostika. Kod Hero ploče tu još imamo i pravu LED dijagnostiku (koja je kod ove ploče na dnu), te Power i Flex Key tipke koje su izostavljene.

Raspored elemenata na donjem dijelu ploče je isti, a tek je audio jedinica malo ispremiješana, i manje je kompleksna nego kod Hero. Riječ je o SupremeFX jedinici sa S1220A CODEC-om, dvostrukim operacijskim pojačalima, audio kondenzatorima i svim ostalim tehnologijama, ali je vidljivo manje elektroničkih komponenata i kondenzatora na ovoj ploči, a u odnosu na Hero. Softverska je podrška ista, a iznad audio jedinice su isto Nuvotonov I/O kontroler, te Intelov I225-V 2.5Gb LAN kontroler.

PCIe utora su tri dužine x16, a gornja dva rade u x16 + x0 ili x8 + x8 propusnosti. Tri su PCIe x1 slota, a svi su 3.0 standarda. Ova ploča za razliku od Heroice ima samo dva M.2 socketa i to oba za 110-milimetarske uređaje (gornji radi u SATA i PCIe 3.0 x4, a donji u PCIe 3.0 x4 modu). Oba su pokrivena velikim aluminijskim hladnjacima. Na dnu je uobičajeni raspored komponenata, tj. headera i konektora, a SATA portovi su u dva reda i šest ih je.

I s donje je strane zanimljivo pogledati ploču, jer ima grafiku preko PCB-a koja će nažalost u kućištu ostati skrivena. Osim toga, s donje strane nema nikakvih drugih zanimljivosti.

Stražnji je I/O panel bogat opcijama, a baš kao i na Hero ploči i tu je Intelov WiFi 6 WLAN modul koji podržava 802.11ax standard i Bluetooth 5.1. Ono što Hero ima dodatno je Marvellov 5 Gbps ethernet port. Ostatak konektora izgleda ovako:

• 1 x Intel® I225-V 2.5Gb Ethernet
• 1 x DisplayPort
• 1 x HDMI
• 4 x USB 3.2 Gen 2 (3 x Type-A+1 x USB Type-C)
• 2 x USB 3.2 Gen 1
• 4 x USB 2.0
• 1 x Optical S/PDIF out
• 1 x USB BIOS FlashBack Button
• 5 x Gold-plated audio jacks
• ASUS Wi-Fi module (Wi-Fi 802.11 a/b/g/n/ac/ax and Bluetooth v5.0)

Osvjetljenje na ploči je podijeljeno u dva dijela - na gornjoj strani pokrova stražnjih I/O portova je ROG logo i STRIX ime, a na čipsetu je ROG ime. Osvjetljenje je vrlo kvalitetno i efektno, njime upravljamo uz pomoć Aura Sync aplikacije, a na ploču je moguće spojiti i dodatne LED trake i svjetleće elemente. Softverska podrška je ista kao i kod Heroice i ostatka Asus ploča, a UEFI je isti onaj crno-crveni kao kod svih ROG proizvoda.

Treća ploča je dio TUF ili The Ultimate Force obitelji koja je nekad bila poznatija pod imenom Sabertooth. Riječ je o pločama koje su bile posebno certificirane i intenzivno testirane za dugotrajnu upotrebu, a danas se to malo razvodnilo i više je marketinški trik. No, bilo kako bilo i ova dolazi s TUF certifikatom koji objašnjava kako je ploča prošla različite testove po vojnim standardima (MIL-STD, odnosno metodama. Osim tog certifikata u bundleu nalazimo sljedeće:

• User's manual
• 1 x ASUS Fan Holder
• I/O Shield
• 2 x SATA 6Gb/s cables
• 1 x M.2 Screw Package
• 1 x Supporting DVD
• 1 x TUF GAMING Sticker

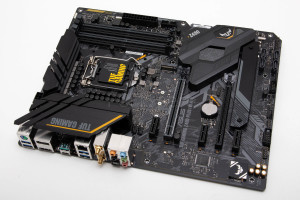

TUF serija sada spada u segment ispod PRIME ploča, povoljnije su cijenom, a osim ovog modela postoji još i onaj jeftiniji koji nije opremljen WiFi modulom. Ovaj s cijenom od oko 210 € donosi tipičan TUF dizajn koji je prošaran sivim crtana, te uz malo žute boje jasno odaje pripadnost seriji. Ploča je vidljivo manje masivna od prethodno dvije opisane, ima manje utora na sebi, te općenito manje komponenata i mogućnosti. Ipak, prosječnom korisniku koji cilja na 6 ili čak 8-jezgrene procesore bit će sasvim dovoljna. Layout je solidan, premda ne volimo vidjeti vertikalne SATA portove, kojih je na ovoj TUF-ici četiri.

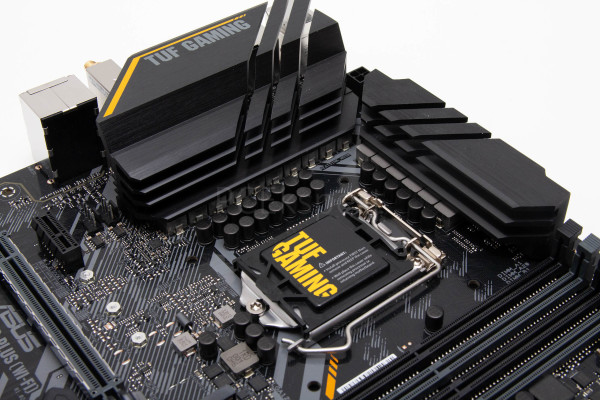

Napojna jedinica je 12+2 fazne izvedbe, ali ovaj put bez kompleksnijeg Vcssa/Vcsso dijela, pa su hladnjaka samo dva i manje su masivni. Doduše, hladnjak na lijevom setu integriranih MOSFET-a je produžen i nadvisuje stražnje I/O portove, pa je rashladne površine zapravo dosta. Jasno, s i5-10400 se ne zagrijava previše, a vjerujemo da bi sve skupa izdržalo i desetjezgreni model. Struje će svakako biti dovoljno jer i ova ploča ima 8 + 4-pinsku konfiguraciju 12V utičnica.

Kada je radna memorija u pitanju sve je isto kao i kod dva ranije opisana modela. Maksimum od 128 GB DDR4 memorije možemo ugraditi, a uz overclocking je maksimalna brzina 4.800 MHz. Osnovna brzina kao što znamo ovisi o procesoru. Osim memorijskih utora na ovom dijelu ploče imamo i dva 4-pinska konektora za ventilatore, dva LED konektora, napojnu jedinicu za memoriju, 24-pinski ATX konektor, interni USB 3.0 header, a u zarezanom dijelu PCB-a, što je svojevrsni trademark TUF ploča, nalaze se dva horizontalna SATA porta. Z490 čipset je pokriven velikim plastičnim pokrovom ispod kojega je manji aluminijski hladnjak.

Audio jedinica je s Realtekovim S1200A CODEC-om, tu su i audio kondenzatori, a sve zajedno je puno manje bogato i kompleksno nego kod PRIME ili STRIX/ROG proizvoda. No, služi svrsi i to vrlo solidno. Super I/O kontroler je Nuvotonov, a LAN kontroler je Intelov I219-V gigabitni. Na dnu je raspored headera standardan, a jedino što odskače je Tunderbolt konektor i već spomenuti vertikalni SATA konektori.

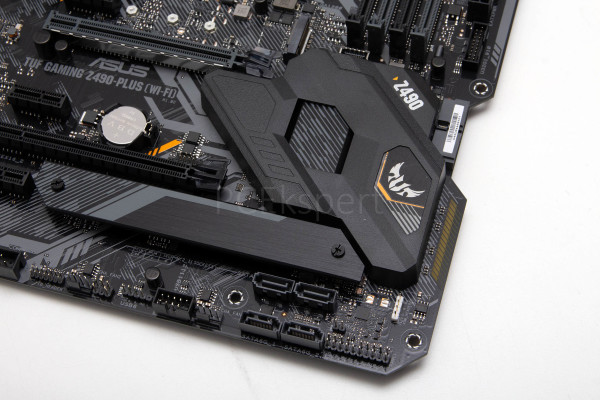

I PCIe utora je manje. Samo je jedan PCIe 3.0 x16, dok je drugi pune dužine ali propusnosti x4. Tri su PCIe 3.0 x1 utora. Ploča podržava 2-way CrossFireX tehnologiju pa otud onaj Gaming u nazivu. Uz to, tu su i dva M.2 socketa. Gornji podržava uređaje dužine do 110 milimetara u SATA ili PCIe 3.0 x4 modu, a donji 80-milimetarske također u SATA ili PCIe 3.0 x16 modu. Prvi M.2 socket resurse dijeli sa SATA_2 portom, a drugi sa SATA_5/6 portovima.

I ova ploča s donje strane ima zanimljivu grafiku koja će ponovno ostati skrivena. Ovdje vidimo i dva prozirna dijela PCB-a na lijevoj i desnoj strani koji su zapravo LED osvjetljenje ove ploče.

Stražnji je panel uobičajenog rasporeda i broja portova, s tim da ovdje imamo i onaj malo stariji tj. legacy PS/2 port za tipkovnicu ili miša. Tu je i WiFi modul i to Intelov AX201 koji podržava najnoviji 802.11ax standard:

• 1 x PS/2 keyboard/mouse combo port
• 1 x DisplayPort
• 1 x HDMI
• 1 x LAN (RJ45) port
• 2 x USB 3.2 Gen 2 (1 x Type-A+1 x USB Type-C)
• 4 x USB 3.2 Gen 1 (blue) Type-A
• 1 x Optical S/PDIF out
• 5 x Audio jacks

Sa softverske strane ploča podržava sve što i druge moderne Asusove, a UEFI sučelje je malo drugačijih boja, no vrlo slično PRIME pločama.

Test sistem

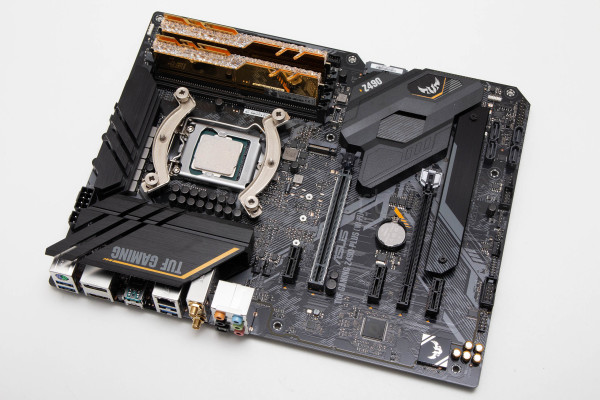

Test sistem :: Hardware Matična ploča ASUS PRIME Z490-A, ROG STRIX Z490-E Gaming i TUF Gaming Z490-PLUS (Wi-Fi) Procesor Intel Core i5-10400 Memorija G.Skill Trident Z 3.200 MHz C15 16GB Grafičke kartice Gigabyte Radeon RX 5700 XT Gaming OC; Driver: 20.04.2 Zvučna kartica On board Napajanje Superflower Leadex Platinum 1200W SSD ADATA XPG SX8200 480 GB & Kingston 240 GB M.2 Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 10 (1903) DirectX verzija 12 AIDA64 Engeneer 6.20.5300 PCMark 10 3DMark TimeSpy Cinebench v.15 7-Zip 19.00 V-Ray Benchmark

Način testiranja

Koristili smo malo skraćeni set benchmarka. Za općenite performanse Futuremark, za procesorske 7-Zip i Cinebench te V-ray. Memorijsku smo propusnost nismo iskazali u grafovima jer su razultati vrlo slični na sve tri ploče. Ploče smo testirali s procesorom i5-10400 pa će u tablicama biti samo rezultati ove tri ploče. Koristili smo Gigabyteov Radeon RX 5700 XT Gaming OC i G.Skillovim kitovima Trident Z brzine 3.200 MHz i Trident Z Royal brzine 3.600 MHz.

UL testovi [ichart headers="ID, Score" title="PCMark 10" htitle="score" labels="ROG STRIX Z490-E Gaming, PRIME Z490-A, TUF Gaming Z490-PLUS (Wi-Fi)" values="5488,5484,5421" colors="blue,purple,green" height="300"] [ichart headers="ID, Score" title="3DMark TimeSpy" htitle="score" labels="ROG STRIX Z490-E Gaming, TUF Gaming Z490-PLUS (Wi-Fi), PRIME Z490-A" values="8747,8743,8721" colors="blue,green,purple" height="300"] Performnase tri ploče i ponašanje i5-10400 procesora na njima je vrlo slično, no malene razlike ipak postoje, kako kod prvog tako i kod drugog testa. CPU testovi [ichart headers="ID, CPU (pts)" title="Cinebench 15" labels="TUF Gaming Z490-PLUS (Wi-Fi),ROG STRIX Z490-E Gaming,PRIME Z490-A" values="1316,1304,1300" colors="green,blue,purple" height="300"] [ichart headers="ID, CPU (pts)" title="Cinebench 20" labels="PRIME Z490-A,ROG STRIX Z490-E Gaming, TUF Gaming Z490-PLUS (Wi-Fi)" values="3159,3147,3143" colors="purple,blue,green" height="300"] [ichart headers="ID, Time (s)" title="V-Ray Benchmark 1.0.8 (sekunde, manje je bolje)" labels="PRIME Z490-A, ROG STRIX Z490-E Gaming, TUF Gaming Z490-PLUS (Wi-Fi)" values="100,101,103" colors="purple,blue,green" height="300"] I ovdje ponovno slična situacija. Sve tri izvlače solidne performanse iz procesora, a najveća je razlika u V-Ray benchmarku gdje TUF-ica ipak malo zaostaje.

PRIME Z490-A Gaming je cjenovno smještena točno između STRIX Z490-A Gaming (WiFi) i TUF Z490-Plus Gaming (WiFi) i pomalo je suvišan model. Svi koji traže malo jeftiniju ploču za procesore sa 6 ili 8 jezgri slobodno mogu odabrati TUF koja će biti sasvim adekvatna. Bolja audio jedinica, više USB 3.2 priključaka, malo bolja napojna jedinica i bolje hlađenje idu u prilog PRIME ploče, no mnogima to neće biti presudno i posegnut će za TUF-om koji nudi i WiFi funkcionalnost. PRIME svakako ima svoju vrijednost, no mi bi nekako prije odabrali STRIX Z490-A Gaming WiFi koja je potpunija i moćnija. U hrvatskim joj se informatičkim trgovinama cijena kreće od 2.160 kuna na više, a STRIX Z490-A je oko 2.370 kuna.

Potpuno druga priča je ova ROG STRIX Z490-E (WiFi) koja je 110 € jeftinija od Maximus XII Hero, a nije znatno zakinuta ni u izvedbi ni u opremi. Kome ne trebaju napredne overclocking mogućnosti, te napredni 5Gb LAN, bit će sasvim zadovoljan i s ovom 300 € vrijednom pločom koja je zapravo best buy ako kupujete otključane 8 i 10-jezgrene procesore - više od nje vam stvarno ne treba ako niste ekstremni overclocker. Jedina uvjetna mana su samo dva M.2 utora, no i s tim se da preživjeti. U hrvatskim se dućanima prodaje po cijeni od oko 2.800 kuna.

I na kraju dolazimo do TUF ploče koja se čini malo siromašna no za 210 € zapravo nudi solidnu količinu opreme i poznatu TUF izdržljivost. Za sve one koji nemaju velike zahtjeve i ne ciljaju na najjače procesore, ova će biti odličan izbor, a razloge smo naveli u prvom pasusu. Cijena joj je nešto ispod 2.000 kuna, a vjerujemo da će to još malo pasti kada postane dostupnija na tržištu. Oni koji ipak traže više, neka svakako gledaju STRIX Z490-E Gaming koja donosi dobar omjer uloženog i dobivenog i za sada najbolji izbor od Z490 ploča iz Asusa koju smo testirali.
