Foxconn A79A-S Digital Life
Datum objave 01.10.2008 - Krešimir Matanović
Uvod i Foxconn A79A-S
Uvod
Foxconn nam je poslao novu ploču iz Digital Life serije namijenjenu
AMD-ovim procesorima. A79A-S je high-end ploča čija je baza 790FX northbridge
i novi SB750 southbridge. Iako joj je cijena nešto viša i spada u high-end
segment, ova ploča nije primarno namijenjena overclockerima, već nudi mnoštvo
dodatnih mogućnosti naprednijem korisniku. Ipak, mi smo joj provjerili i OC
potencijal, a više pročitajte u nastavku teksta
Foxconn A79A-S
Ploča dolazi u šarenoj kutiji, koja korisnicima daje do znanja
kako se ističe svojim multimedijalnim mogućnostima. Koje sve to mogućnosti
nudi i kako se snalazi u njima ćemo pokušati saznati. Ploča je u kutiji dobro
zaštićena, a i fizički je odvojena od bundlea jer se nalazi u zasebnoj
kartonskoj kutiji.
Specifikacije:
- Podržani procesori:
- AMD Phenom / Athlon 64 X2 / Athlon 64 FX / Athlon 64, Socket 940,
AM2/AM2+, 65nm - HyperTransport 3.0 i 1.0
- AMD Phenom / Athlon 64 X2 / Athlon 64 FX / Athlon 64, Socket 940,
- Čipset:
- NB: AMD 790FX
- SB: AMD SB750
- Dodatni kontroleri:
- Realtek ALC888SSD 8-kanalni HD Audio sa DTS-om i Dolby Digital
Home Theatre - Onboard 2x Realtek RTL811B Gigabit LAN kontroleri
- VIA VT6308P IEEE 1394a Firewire kontroler
- JMicron JMB362 eSATA kontroler
- Realtek ALC888SSD 8-kanalni HD Audio sa DTS-om i Dolby Digital
- Memorija:
- 4x DIMM utora za DDR2 800/667/533 MHz (Phenomi podržavaju do 1066MHz)
memoriju (max. 8GB)
- 4x DIMM utora za DDR2 800/667/533 MHz (Phenomi podržavaju do 1066MHz)
- Utori:
- 4x PCIe x16 (Gen 2.0) utora
- 1x PCIe x1 utor
- 1x PCI utora
- ATA konektori:
- 1x Ultra ATA 133 IDE (SB750)
- 6x SATA 3Gb/s; podržan NCQ (SB750)
- 1x FDD
- I/O konektori na backplateu
- 1x PS/2 tipkovnica, 1x PS/2 miš
- 6x USB 2.0 portova
- 8- kanalni Audio portovi
- 2x RJ-45 LAN porta
- 1x 1394a port
- 2x eSATA (JMicron 362)
- Overclocking:
- CPU VID Control: koraci od 0 do 25 (jedan korak 0.024V)
- HT Voltage Control: 1.10V – 1.55V (koraci 0.03V)
- DIMM Voltage Control: 1.744 – 2.640V
- NB Voltage Control: 1.680 – 2.355V (koraci 0.045V)
- CPU PLL Voltage Setting: 2.30 – 2.99V
- ACC (Advanced Clock Calibration): Auto, All Cores, Per Core (od
-12 do +12% u koracima od 2%)
- Ostalo:
- ATI CrossFireX compatible

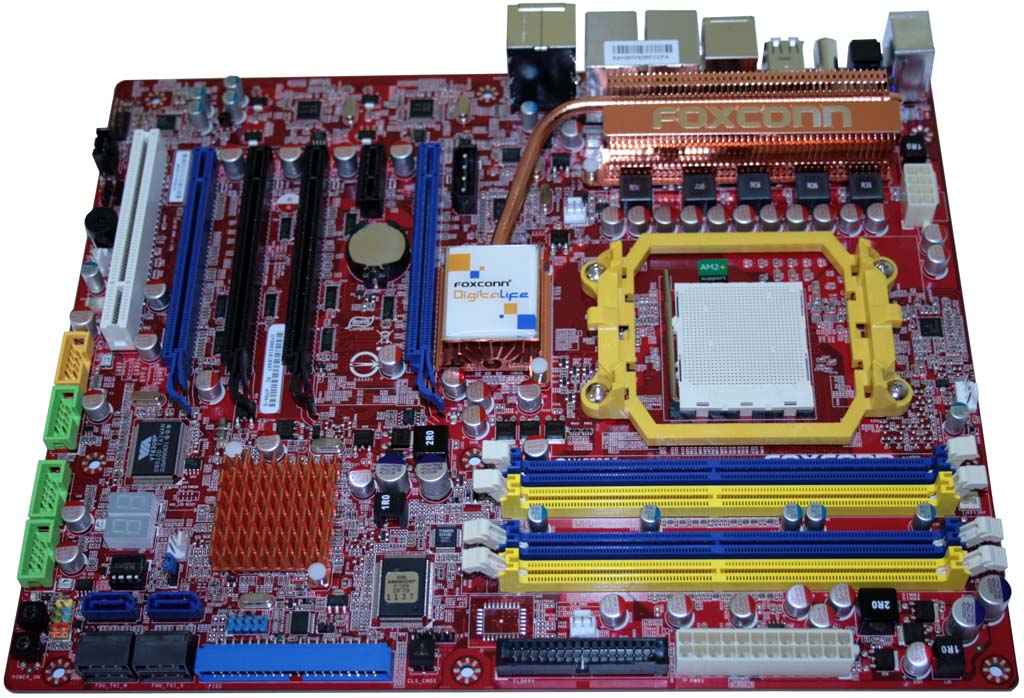

A79A-S je kao što možete vidjeti vrlo šarena ploča. Foxconn
se odlučio za crveni PCB i vrlo šarolik izbor boja za konektore i utore, koji
se neće svima svidjeti. Raspored utora je dobro pogođen, a jedino što bi moglo
biti problematično su dva plava SATA utora koje prekriju duže grafičke kartice
i naprave ih neupotrebljivima. Svi ostali bitniji priključci su raspoređeni
uz rub ploče što svakako olakšava uređivanje kabela. Prostora oko CPU socketa
ima dovoljno i za najveće hladnjake, a jedino oni malo širi prekrivaju memorijske
utore. Kao što vidimo Foxconn je koristio samo solid state kondezatore što
bi trebalo omogućiti stabilan i dugortajan rad. PWM ima 5-fazni dizajn, a
korištene su i feritne prigušnice. Ova ploča, za razliku od nekih nema naprednu
regulaciju faza.

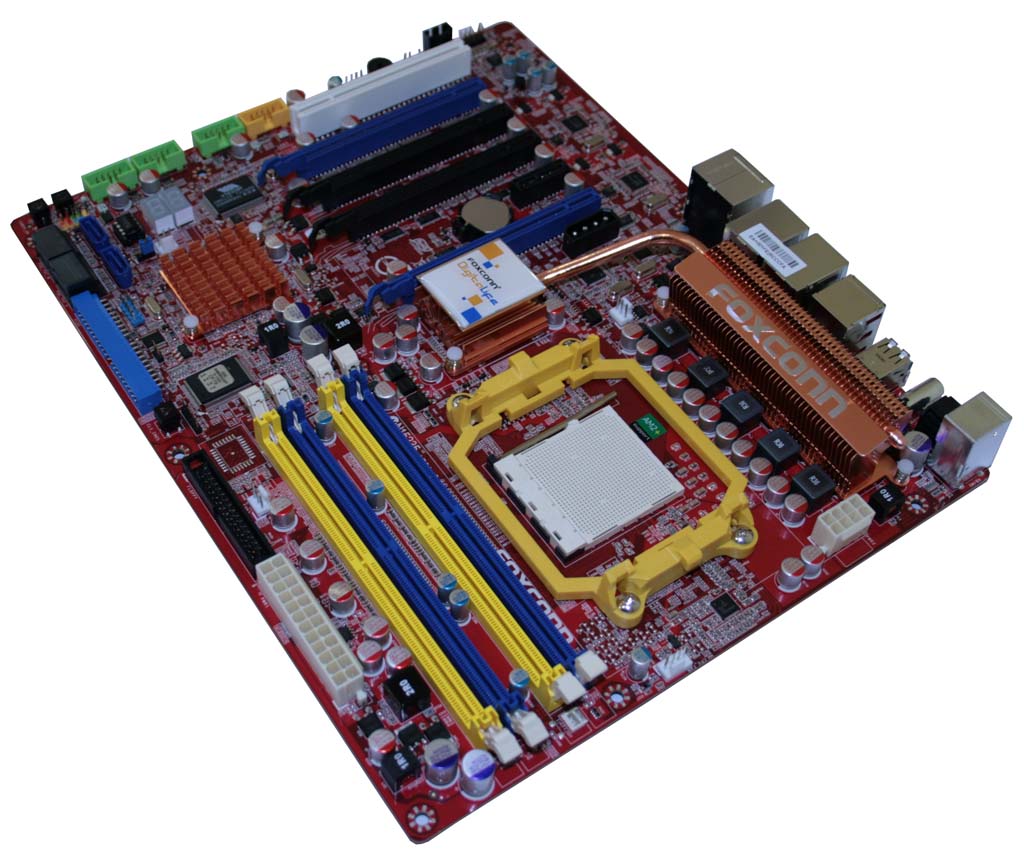

Da je riječ o high-end ploči vidljivo je i iz činjenice kako
ima čak četiri PCIe x16 utora uz podršku za CrossFireX. Ukoliko imate dvije
kartice tada ćete ih smjestiti u dva plava utora i uživati u punoj x16 propusnosti
na oba utora, a ukoliko poželite popuniti sva četiri raspoloživa utora tada
će svaki od njih raditi na x8. Uz njih ćete naći po jeda PCIe x1 i klasičan
PCI utor, a sve je dosta zgusnuto pa korisnik treba dobro planirati kakve
kartice uzima i koliko ih želi na ploči. Crne pak utore možete također koristiti
i za ostale kartice od x1 do x16. Hlađenje vitalnih komponenata je riješeno
pasivno, uz upotrebu tehnologije toplovodnih cijevi. Hladnjak northbridgea
i PWM dijela je spojen toplovodnom cijevi, a onaj na southbridgeu
je zaseban.

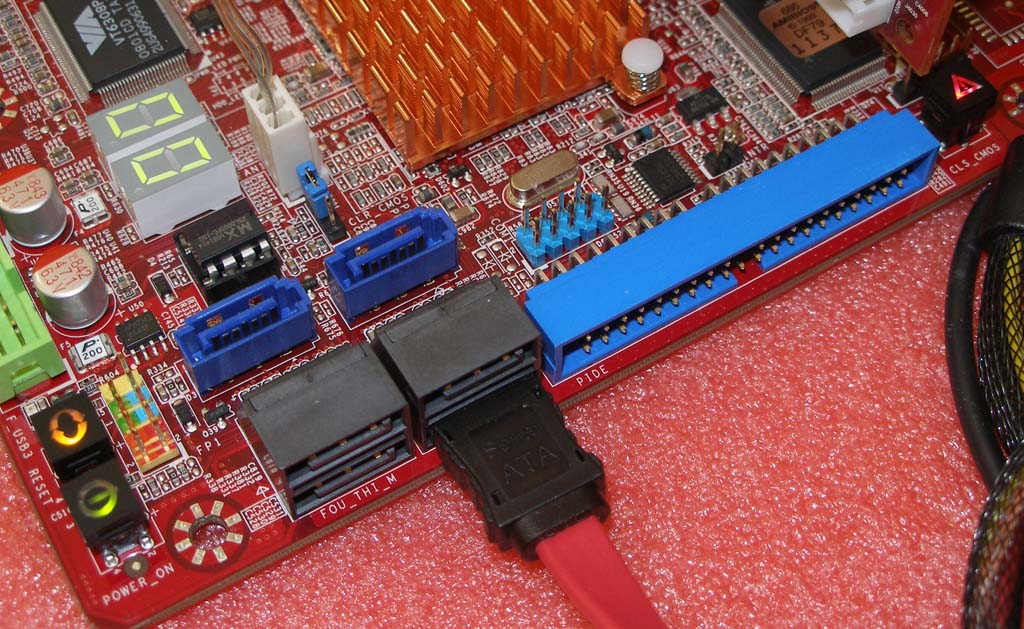

Svima koji testiraju ploče, ili ih iz bilo kojeg razloga drže
na stolu svidjeti će se tipke za paljenje, reset i resetiranje CMOS-a. Prve
dvije kao što vidite nalaze se u donjem desnom kutu te su lako dostupne, dok
je ona za resetiranje CMOS-a smještena na malo nezgodnom položaju. Svaka duža
kartica će ju zasigurno prekriti. Na slici također vidimo i LED dijagnostiku
grešaka sa dvije znamenke.

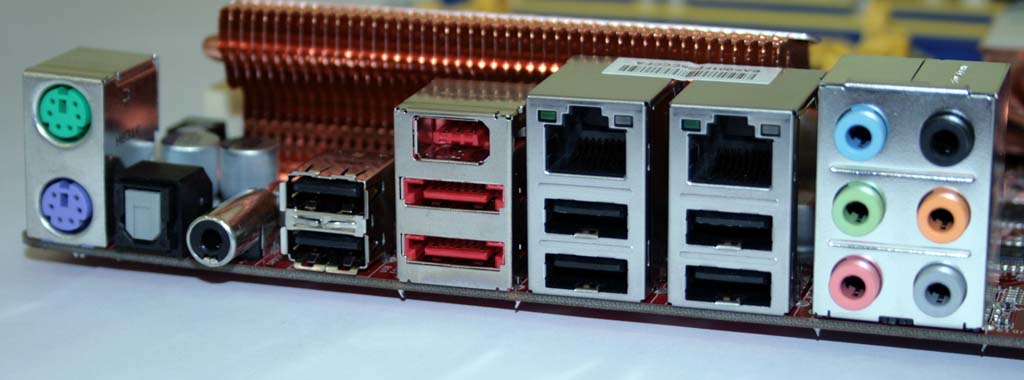

Na backplateu se smjestila velika količina priključaka. Uz klasične
audio (šest 3.5mm analognih + optički i RCA S/PDIF) i PS/2 priključke, tu
su i šest USB2.0 utora, 6-pinski Firewire, dva eSATA te dva LAN priključka.
Dakle priključaka ima dovoljno za sve potrebe, a kome ni to nije dovoljno
tu je i PCI bracket sa dodatnim USB i Firewire utorima.

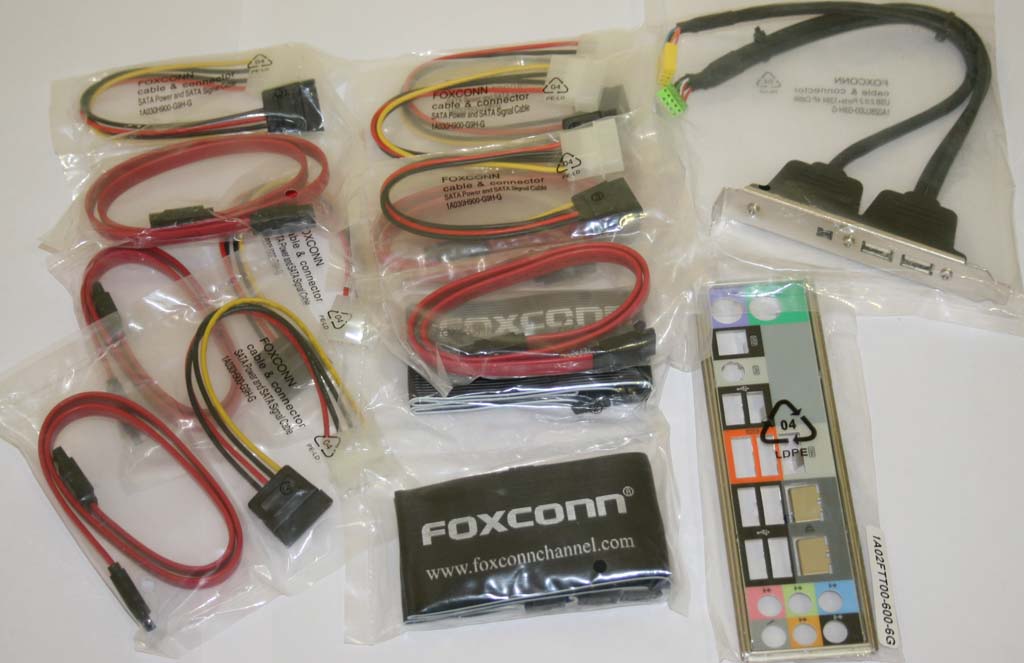

Bundle nije naročito bogat, no sve što je nužno za rad je priloženo.
Tu su čak šest SATA kabela i isto toliko Molex-SATA power konvertera, zatim
jedan IDE i jedan Floppy kabel, PCI bracket na kojem se nalaze još dva USB
utora i jedan 4-pinski Firewire utor, te poklopac za backplate. Na drugoj
slici su manuali koji su vrlo dobri te CD sa driverima i aplikacijama.
