Danas donosimo još jedan test napajanja koji radimo u suradnji s riječkom tvrtkom ITElektronika. Ovaj put je riječ o FSP-ovom novom Hydro G napajanju, snage 750 W i 80 Plus Gold certifikata. Napajanje ima dizajn s jednim moćnim +12V vodom, potpuno je modularno s flat kabelima, ima sve kondenzatore japanske proizvodnje, a zanimljivo je i po tome što ima dodatne naljepnice s kojima DIY korisnici mogu personalizirati svoje računalo. FSP je i pakiranje napravio interesantnijim krajnjim korisnicima, pa tako na stražnjoj stranici imamo priliku zaviriti unutar njega u komponente i platformu na kojoj je napravljen. S prednje stranice su marketinške informacije, a kupci će najbitnije biti one o maksimalnoj snazi i 80Plus Gold certifikatu efikasnosti.

FSP_Hydro_G_750W_3

Unutar kutije je napajanje odlično zaštićeno u debeloj stiro pjeni i u najlonu, a svi se kabeli nalaze odvojeni u zasebnom kartonskom odjeljku. Hydro G serija inače dolazi u tri izvedbe – 650, 750 i 850 W, a FSP je dobro poznati OEM proizvođač koji osim za svoje potrebe, napajanja proizvodi i za druge, kao što je npr. Antec, BeQuiet, EVGA i OCZ.

FSP_Hydro_G_750W_4 FSP_Hydro_G_750W_5

Bundle osim šturih korisničkih uputa sadržava i dva seta naljepnica, crvene i zelene za bočne stranice napajanja. Napajanje je potpuno modularno, tj. ima sve odvojive koji su kao što na slici vidimo svi flat tipa što će olakšati njihovo aranžiranje unutar kućišta. Uz kabel napajanja sa Euro utičnicom tu još nalazimo:

  • jedan kabel s 24 pinskim ATX konektorom (600 mm)
  • jedan kabel s 4+4 pinskim EPS/+12V konektorom (700 mm)
  • dva kabela s po dva 6+2 pinska PCIe Power konektora (500 + 150 mm)
  • dva kabela s po dva Molex i dva SATA Power konektora (500 + 150 + 150 + 150 mm)
  • jedan kabel s četiri SATA Power konektora (500 + 150 + 150 + 150 mm)
  • jedan kabel s po dva SATA Power konektora, jednim Molex i jednim Floppy konektorom (500 + 150 + 150 + 150 mm)

Kabeli su dovoljno dugi i za veća kućišta, a kao što vidimo moguća je gradnja jače gamerske mašine sa dvije grafičke kartice koje imaju ili dva puta po šest ili čak dva puta po osam PCIe Power konektora, a i skladište podataka može biti šaroliko s čak 12 SATA Power konektora.

FSP_Hydro_G_750W_6 FSP_Hydro_G_750W_7

Kućište napajanja je metalno, standardnih dimenzija i mase (170 x 150 86 mm, 2.6 kg), te je obojano u crnu boju koja je dovoljno otporna na grebanje. Veći dio gornje strane zauzima rešetka ispod koje se nalazi 135 mm ventilator, dok je stražnja strana perforirana i služi za ispuh toplog zraka. Napajanje je maksimalne snage 750 W pri 50°C, ima jedan +12V vod koji je u stanju dati 62.5 A struje. 3.3 V i 5V vodovi su u stanju dati 25 A struje. Certifikat efikasnosti je 80Plus Gold što znači kako je u cijelom radnom rećimu efikasnost iznad 80%, a deklarirana vršna je oko 93% pri 50% opterećenja (na 230 V mreži).

FSP_Hydro_G_750W_8

Na prednjoj se strani nalaze modularni konektori koji su logično raspoređeni i obilježeni tako da zabuna neće biti. Napajanje inače dolazi sa setom poznatih zaštita – OCP, OVP, SCP, OPP, UVP i OTP, te ima aktivni PFC koji je jednak ili viši 99%.

FSP_Hydro_G_750W_9

FSP se hvali server grade platformom i komponentama, a to se već može i naslutiti po radnoj temperaturi od 50°C pri kojoj daje maksimalnu snagu. Platforma je nova, layout i komponente koje su korištene su vrlo dobre, a napajanje koristi samo japanske kondenzatore – Chemi-con i Rubycon elektrolitski (105°C), dok su polimeri Teapovi. Napajanje je LLC (half bridge) topologije sa strane primara i DC-DC topologije sa strane sekundara gdje su sekundarni vodovi izvedeni iz +12V voda (2x TPHR85 FET-a), uz pomoć šest IRLR8726 FET konvertera i PWM kontrolera.

FSP_Hydro_G_750W_11 FSP_Hydro_G_750W_13

Na pločici s konektorima vidimo još jedno mjesto za PCIe Power konektor koje nije iskorišteno, što je rezervirano a jači 850 W model. 135 mm ventilator je FDB ovješenja i postaje čujan pri vrlo visokim opterećenjima, no pri nižim je u fanless režimu, tj. ne vrti se što je odlična stvar. U praksi to znači kako se ne vrti do oko 25% optrećenja, a čujniji postaje tek kada opterećenje prijeđe 70%, jer tada brzina raste od oko 1.000 okretaja u minuti na preko 1.400.

FSP_Hydro_G_750W_10 FSP_Hydro_G_750W_12

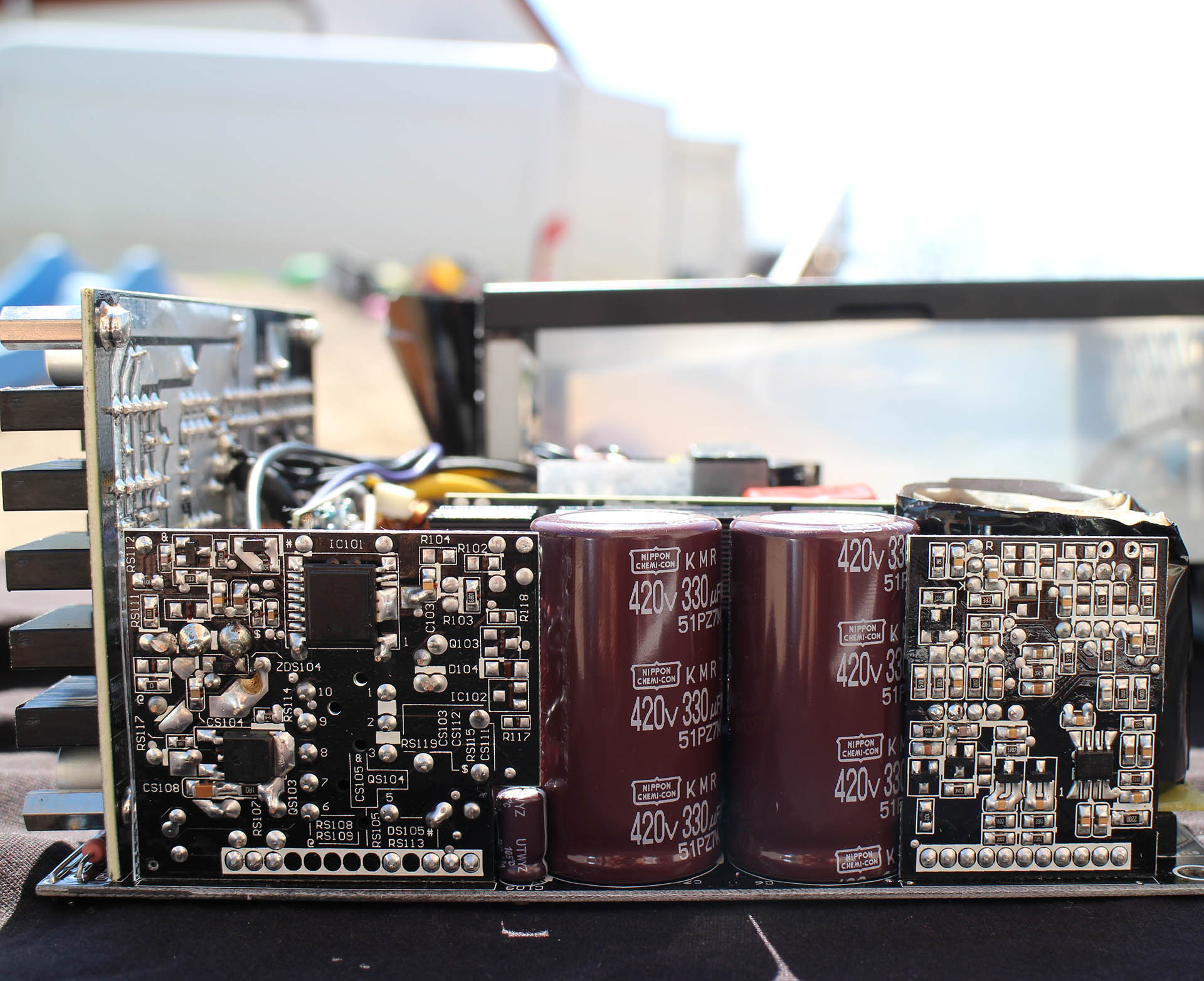

Lemovi bi i na glavnoj i na dodatnim pločicama mogli biti i nešto bolji. Pogotovo se to odnosi na sporedne pločice (daughterboard) koje su na mjestima dosta neuredne. Krenimo s testovima!
