Gigabyte X570S Aorus Master recenzija
Datum objave 08.07.2021 - Krešimir Matanović
Gigabyte X570S Aorus Master - drugi dio
Donja je strana ploče kao i obično ispunjena PCIe i M.2 utorima, no ove zadnje ne možemo vidjeti jer su pokriveni aluminijskim hladnjacima. Zato vidimo tri oklopljena PCIe utora od kojih prvi radi s x16 propusnošću, drugi s x8, a treći s x4. Ako imamo Ryzen 5000 serije u ploči tada će svi raditi na PCIe 4.0 standardu. Potrebno je spomenuti da PCIE x4 slot dijeli propusnost s M2C_SB konektorom koji neće raditi ako je prvi popunjen, i obrnuto. Ujedno, tu je i standardna podrška za 2-way CrossFire tehnologiju.
Audio jedinica koristi nešto stariji Realtekov ALC1220-VB CODEC, a tu je i ESS Sabre9118 DAC čip, te audio kondenzatori. Sa softverske strane podržan je DTS:X Ultra. Povezivost sa svijetom je osigurana preko Intelovog 2,5 Gbps kontrolera i jednog LAN porta. Naravno, tu je i WiFi 6 podrška o kojoj ćemo kasnije.
Na dnu su se ploče smjestili uobičajeni sumnjivci – prednji audio, drugi set RGB LED headera, TPM, 2x USB 2.0, dva 4-pinska headera za ventilatore, interni USB 3.0 (jedan od dva), baterija i front panel header. Upravo je baterija ovdje dobila novo mjesto, jer je gore sada smješten dodatni M.2 socket.

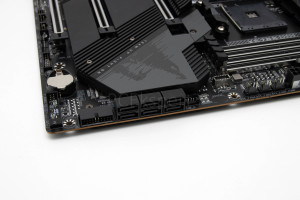

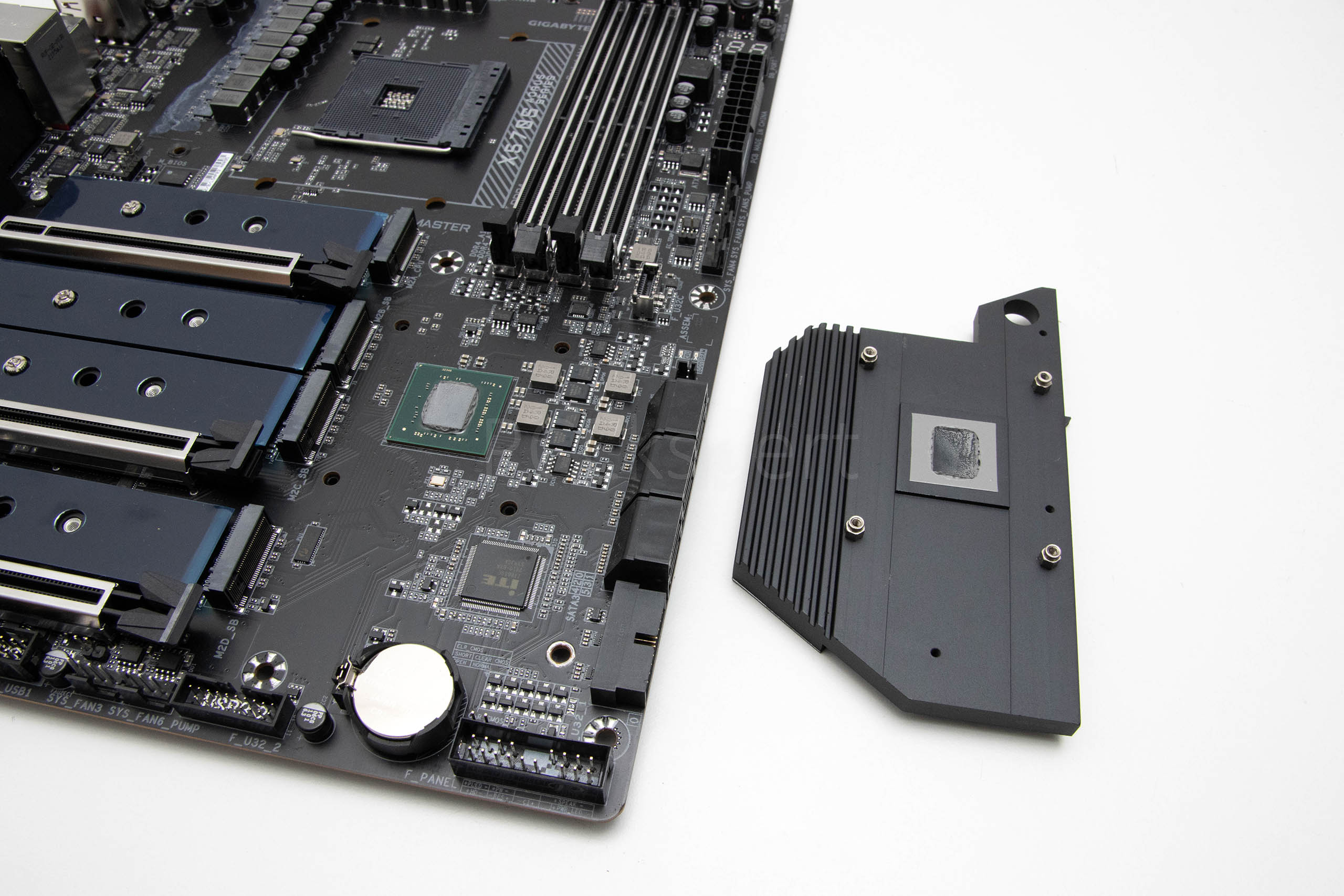

AMD tvrdi da sam X570 čipset nije ništa dodatno mijenjan i da je na proizvođačima kako će ga hladiti. Naravno, u ovoj su generaciji ploča svi odlučili ukloniti male bučne ventilatore i okrenuti se pasivi. Hladnjaci su malo podebljani a i spojeni s ostatkom aluminija koji je zadužen za hlađenje M.2 SSD-a. Međutim, primijetili smo da se u radu svi hladnjaci dosta zagriju pa nije da se X570 sada magično manje grije. Ovaj prijenos topline bi mogao biti problem ako se svi M.2 slotovi budu koristili i dobar propuh u kućištu je nužan.
Četiri M.2 slota na ploči su svaki dužine 110 milimetara, tj primaju 22110 uređaje. Gornji je integriran u procesor i ako imate Ryzen 5000 radit će u PCIe 4.0 x4/x2 modu. Srednja dva su integrirana u čipset, a podržavaju PCIe 4.0 x4/x3 mod ako imate Ryzen 5000. I posljednji je integriran u čipset, a radi u PCIe 4.0 x4/x2 modu ako imate Ryzen 5000. Svi će slotovi raditi u PCIe 3.0 modu ako imate starije Ryzene. Ploča kao i model prije nje s donje strane ima veliku metalnu ploču koja služi za učvršćivanje konstrukcije ali i kao hladnjak. Na dijelu ispod VRM-a su i dvije termalne podloške za prijenos topline s donjih elemenata VRM-a na hladnjak.

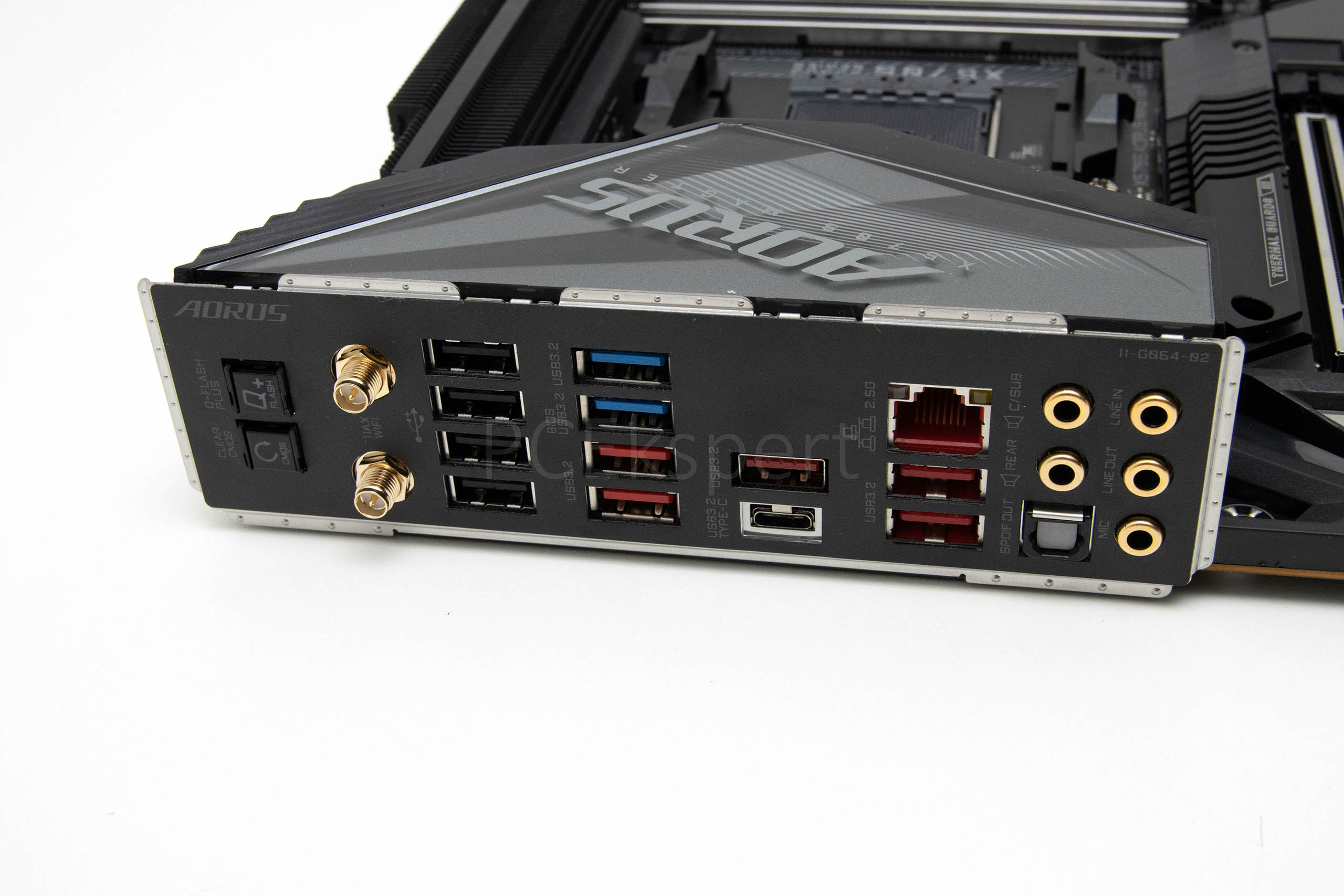

Stražnji je I/O panel krcat po običaju, a na njemu se nalaze:
- 1 x Q-Flash Plus button
- 1 x Clear CMOS button
- 2 x SMA antenna connectors (2T2R)
- 1 x USB Type-C port, with USB 3.2 Gen 2×2 support
- 5 x USB 3.2 Gen 2 Type-A ports (red)
- 2 x USB 3.2 Gen 1 ports
- 4 x USB 2.0/1.1 ports
- 1 x RJ-45 port
- 1 x optical S/PDIF Out connector
- 5 x audio jacks
Kao što vidimo, svi su audio konektori pozlaćeni radi boljeg kontakta, a tu je i sasvim pristojan broj USB portova uključujući i pet komada USB 3.2 Gen 2 Type A portova (10 Gbps, crveni) i jedan USB 3.2 Gen 2×2 Type C port (20 Gbps). Konektori za antenu se nalaze na Intelovoj AX210 WiFi 6 kartici o kojoj je manje više sve poznato i standardan je izbor za novije matične ploče (802.11ax, 2,4 Gbps, 2.4/5 i 6 GHz + Bluetooth 5.2). Q-Flash Plus nudi nadogradnju BIOS-a i bez procesora, a svakako je korisna i Clear CMOS tipka za resetiranje BIOS postavki na tvorničke vrijednosti.
Ploča ima i RGB LED osvjetljenje koje je lokalizirano samo na područje na plastičnom pokrovu stražnjih I/O portova, Ostatak osvjetljenja možete spojiti preko četiri headera – dva obična i dva addressable. Sve se kontrolira i sinkronizira preko RGB Fusion 2.0 aplikacije.

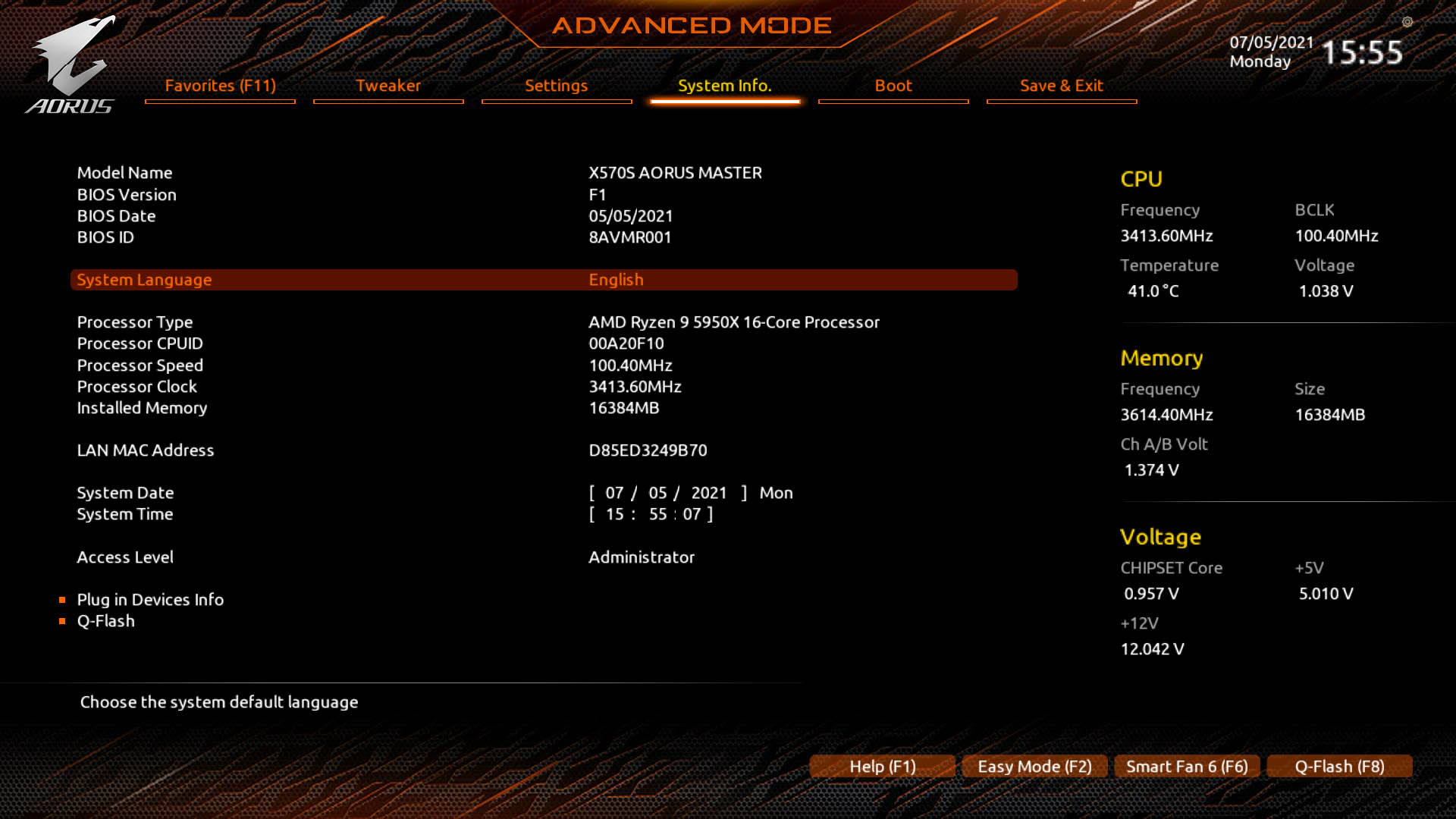

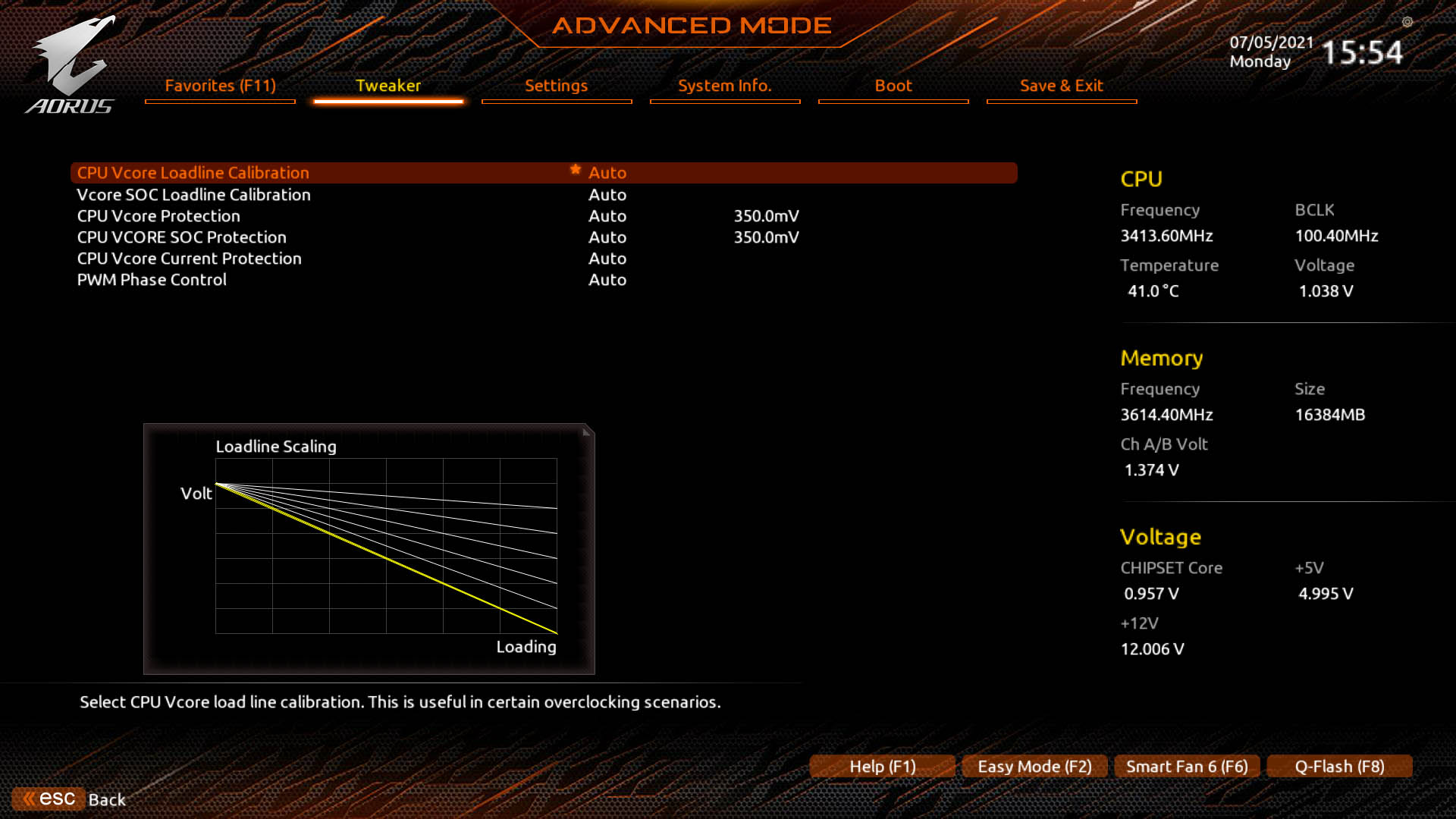

UEFI sučelje BIOS-a je manje više poznato, i tek je malo osvježeno i unaprijeđeno za ovu generaciju. U prvom redu je tu Active OC Tuner koji surađuje s P.B.O. funkcijom kako bi donio najveće moguće performanse procesora kada je to moguće. Ujedno, moguće je i ručno podešavanje parametara overclockinga, i paralelno korištenje Active OC Tunera koji automatski mijenja stanje između P.B.O.-a i ručnog OC-a u ovisnosti o potrebi. Uz sve ostalo tu je i standardni set softvera za Windowse koji Gigabyte isporučuje – Easy Tune kao dio APP Centera, pa zatim @BIOS, Fast Boot, Game Boost, On/Off Charge, Smart Backup itd.
