Na donjem lijevom dijelu ploče se nalazi audio jedinca, odvojena jasno od ostatka PCB-a kanalom. Riječ je o Realtekovom ALC4080 CODEC-u, a audio jedinica je orijentirana prema digitalnim signalima jer 7.1 podržava samo preko S/PDIF-a, dok su analogna izlaza samo dva. LAN kontroler je tu također u blizini, a proizvodi ga Intel te podržava 2,5 Gbps. Tri su PCIE x16 slota, no samo onaj prvi koji je i oklopljen podržava PCIE 5.0 standard i punu x16 propusnost, dok su druga dva x4 propusnosti i PCIE 3.0 standarda. Svi uobičajeni headeri i portovi su smješteni na dnu a tu izdvajamo dva headera za LED trake, TPM header, QFLASH_PLUS tipku za nadogradnju BIOS-a, zatim četiri konektora za sistemske ventilatore, BIOS čip (256 Mbitni), ITE-ov I/O kontroler, bateriju i pored nje smještenu Reset tipku (malo čudna pozicija).

gigabyte_aorus_z690_pro_11 gigabyte_aorus_z690_pro_12

Na ploči su četiri PCIE 4.0 M.2 utora (da, gornji nije PCIE 5.0 kao na ASUS pločama). Prvi kontroler CPU, a podržava 22110 uređaje (i sve manje), te radi u PCIE 4.0 x4/x2 modu. Drugi po redu je PCIE 4.0 x4/x2 i SATA za 22110 uređaje, a zadnja dva su PCIE 4.0 x4/x2 za 22110 uređaje. Na svakom M.2 slotu su i donji i gornji hladnjaci s termalnim podloškama. Hladnjaci su im spojeni s hladnjakom na čipsetu koji solidno odrađuje svoj posao i drži čipset na maksimalnih 46°C.

gigabyte_aorus_z690_pro_13 gigabyte_aorus_z690_pro_14

Stražnji je I/O panel kompletno popunjen, a sastoji se od:

  • 1 x USB Type-C port, s USB 3.2 Gen 2×2 podrškom
  • 4 x USB 3.2 Gen 2 Type-A portova (crveni)
  • 4 x USB 3.2 Gen 1 portova
  • 4 x USB 2.0/1.1 portova
  • 2 x SMA konektora za antenu (2T2R)
  • 1 x DisplayPort
  • 1 x RJ-45 port
  • 1 x optical S/PDIF Out konektor
  • 2 x audio jackova

Najzanimljivije tu je jedan Type C Gen 2×2 port, te svakako WiFi 6 modul s podrškom za 802.11ax standard (dual-band, 160 MHz, do 2,4 Gbps) i Bluetooth 5.2. Na ploči se nalazi i šest SATA portova s podrškom za RAID 0/1/5 i 10 polja diskova.

gigabyte_aorus_z690_pro_15

Jedino osvjetljenje na ovoj ploči je Aorus znak na vrhu VRM hladnjaka i to će se mnogima svidjeti. Uz njega, na ploču je moguće spojiti i do četiri LED trake te sve kontrolirati poznatom RGB Fusion aplikacijom.

gigabyte_aorus_z690_pro_soft_1 gigabyte_aorus_z690_pro_soft_2

gigabyte_aorus_z690_pro_soft_3 gigabyte_aorus_z690_pro_soft_4

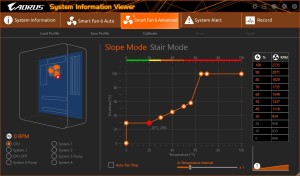

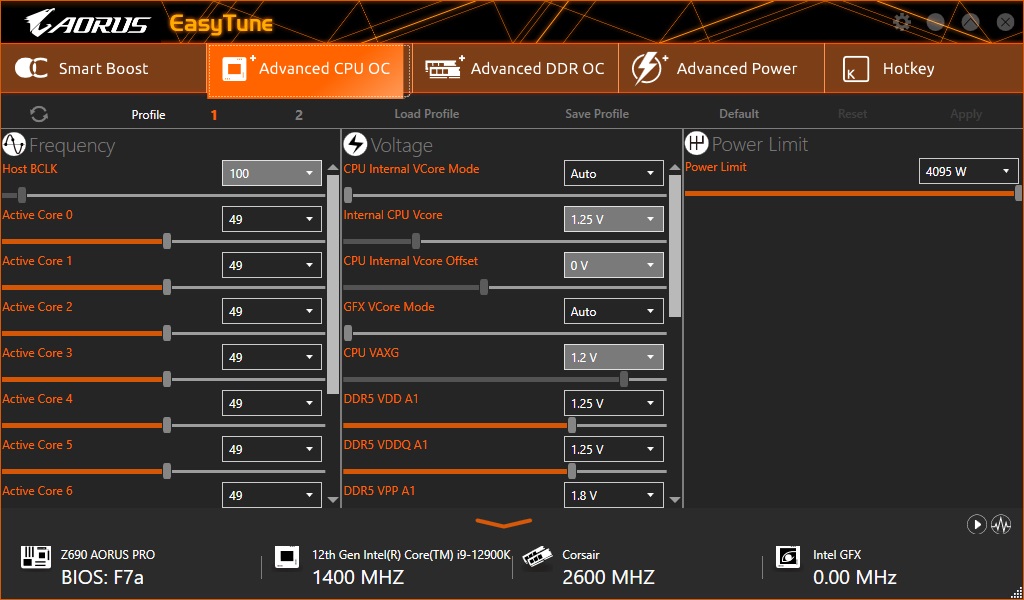

Gigabyte nije znatnije mijenjao svoju softversku podršku. Sve kreće od APP Center aplikacije kojom pokrećemo @BIOS, EasyTune, Fast Boot, ON/OFF Charge, Smart Backup, System Information Viewer itd. Solidno, no može to i puno puno bolje. Tu se Gigabyte ipak treba više potruditi i ugledati na konkurenciju. Od popratnog softvera tu je Norton IS (3 mjeseca pretplata) i cFosSpeed.

gigabyte_aorus_z690_pro_uefi_1 gigabyte_aorus_z690_pro_uefi_3

gigabyte_aorus_z690_pro_uefi_2 gigabyte_aorus_z690_pro_uefi_4

gigabyte_aorus_z690_pro_uefi_5 gigabyte_aorus_z690_pro_uefi_6

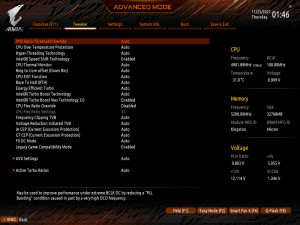

UEFI sučelje je tradicionalno dobro izvedeno i tu nije bilo većih promjena u odnosu na prethodne modele ploča. Jasno, neke su stvari nove zahvaljujući novom tipu procesora, ali to je manje više to. Sučelje radi zadovoljavajuće brzo, pregledno je, a nudi i mnoštvo opcija za tweakanje i overclocking. Gigabyte opet nastavlja svojom dobro utabanom stazom maksimiziranja performansi procesora, pa ponekad i pretjeraju i izvuku i preko maksimuma, no srećom sve se to može ipak regulirati i ograničiti potrošnja unutar sučelja. Bolje se žrtvovati malo performansi za hladniji i tiši rad, s nižom potrošnjom.
