Specifikacije:

  • Podržani procesori:
    • AMD Athlon 64 – Socket 754
    • FSB 800-1000 MHz
  • Čipset:
    • nForce3 250
  • Dodatni kontroleri:
    • Silicon Image Sil3114 (SATA RAID)
    • Broadcom BCM5788 (LAN PHY)
    • Envy 24PT (Audio PHY)
    • VIA VT6306 (Firewire)
  • Memorija:
    • 3 x 184 pin DDR 266/333/400 utora
  • Utori:
    • 1x AGP (8x)
    • 5x PCI
    • 1x CMC (Chaintech Multimedia Card)
  • ATA kanali:
    • 2x PATA/133
    • 4x SATA 150
  • I/O i drugi portovi:
    • 2x PS/2
    • 2x COM
    • 1x LPC
    • 2x USB2.0 (+2 na CBOX-u)
    • Audio (analagno + digitalno)
    • RJ-45 LAN konektor
    • 3x Firewire
  • Overclocking:
    • FSB
    • VCORE
    • VDDR
    • multiplier
    • AGP
    • Čipset
  • Ostalo:
    • WOL, WOM
    • Power On keyboard
    • Power On USB
    • PC Health monitoring (preko CPU sonde)
    • ACPI , APM
    • Audio I/O: S/PDIF, coaxial
    • RadEX cooling system
    • Debug LED

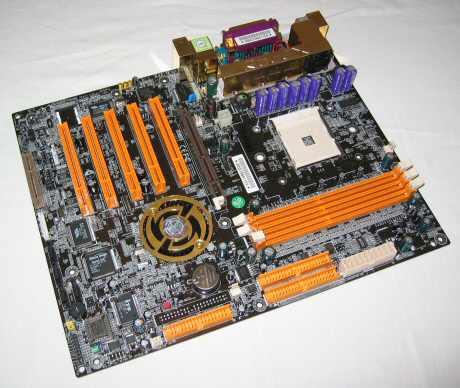

Ploča za entuzijaste mora izgledati cool

ZNF3-250 je prva ploča na tržištu bazirana na novom nVidijinom čipsetu. To u ovom trenutku ne znači mnogo budući je mnogo proizvođača izdalo svoje nove ploče, no pomoći će nam pregledu odnosno komentiranju Chaintechove ploče. Oni koji se sjećaju Chaintechove ZNF3-150 ploče vrlo će lako shvatiti da dotična ploča i ZNF3-250 izgledaju potpuno jednako. Naime stari i novi čipset su dosta slični što se tiče osnovnih električnih i arhitekturalnih karakteristika pa Chaintechovi inženjeri nisu imali većih problema sa kalemljenjem novog čipseta na stari PCB. Kao što i dolični jednoj ploči namijenjoj entuzijastima, ZNF3-250 izgleda vrlo efektno budući da je crni PCB kombiniran sa narančastim platičnim dijelovima. Ušminkani izgled upotpunjen je sa pozlaćivanjem metalnih dijelova (hladnjak na čipsetu, I/O backpanel…).

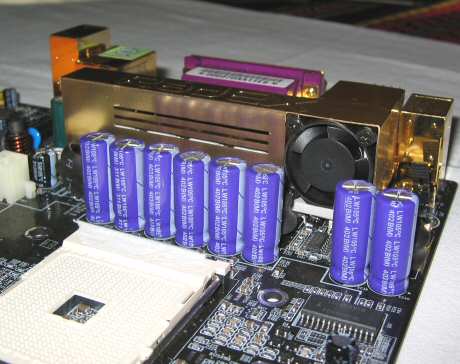

Sistem hlađenja RadEX hladi MOSFET-e

Ovakav pristup produkcijskom ciklusu ima i svojih nedostataka – u prvom redu to je korištenje jeftinijeg čipseta. Kako nForce3-250Gb ima gigabitni mrežni kontroler koji je direktno povezan na čipset i koji je pod nadzorom hardverskog firewalla, na starom PCB-u jednostavno nije mogao biti iskorišten. Slična je ograničenja PCB nametnuo i pri implementaciji drugih featura novog čipseta – nije implementiran nativni SATA kontroler niti puni broj USB konektora (čipset podržava osam, a implementirano ih je samo četiri). Još jedna loša karakterstika – ova ploča pati od kroničnog nedostatatka USB konektora. Uz konektore na I/O backpanelu te konektore na CBOX racku korisnik ih može upotrijebiti samo četiri što je s obzirom na današnju implementaciju USB standarda stvarno sramotno.

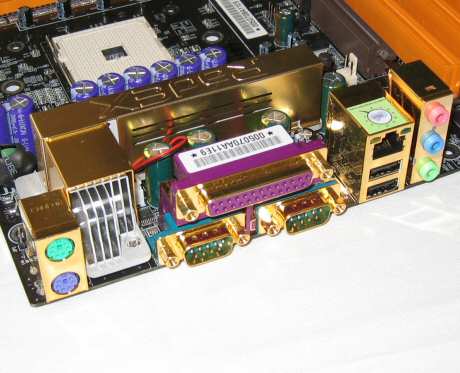

Izbor I/O konektora na ploči je prilično ograničen

Osim dva USB konektora na backpanelu ploče nalaze se još LPT konektor, dva serijska konektora (danas je uobičajen samo jedan, ali što je tu je), PS/2 konenktori za miš i tipkovnicu, RJ-45 konektor Broadcomove gigabitne mrežne kartice te tri osnovna analogna konektora integrirane zvučne kartice. Sve u svemu prilično šturo. Osim raznih I/O konektora na backpanel je smješten i izlaz sistema za hlađenje MOSFET-a pod imenom RadEX. Ovakvi posebni sistemi hlađenja su sve češći na high-end pločama, a osiguravaju veću stabilnost ploče te bolje rezultate pri overclockiranju. Sistem hlađenja na ZNF3-250 funkcionira pomoću masivnog aluminijskog hladnjaka koji je dizajniran u obliku slova L. Pasivni dio dodatno hladi i ventilator sa automatskom prilagodbom brzine. Ventilator inače nije bučan, a ako nekome stvarno smeta moguće ga je isključiti.
