AMD A8-7650K & ASUS A68HM PLUS test

AMD je nedavno najavio, a potom i pustio na tržište A8-7650K APU koji je specifičan po tome što je prvi A8 s otključanim množiteljem. To naravno znači kako se sada za još manje novca (97 USD) moguće na lak način poigrati s overclockiranjem radnog takta. Uz to, stigao je i novi A68 čipset koji u odnosu na prethodnika A58 donosi neke nove funkcionalnosti poput SATA 6Gbps i USB3.0, i to po vrlo povoljnoj cijeni. Nama je uz novi APU, pristigla i Asusova A68HN PLUS mini ATX ploča pa danas donosimo njihov test koji uključuje i dual-graphics testove s Radeonom R7 250. AMD A8-7650K

Kaveri APU-i su s nama još od početka 2014. godine i o njima je manje više sve poznato. Dok očekujemo njihovog nasljednika Godavaria koji će biti samo blagi refresh Kaveri arhitekture (ljeto/jesen 2015.), a više se zapravo očekuje desktop verzija Carriza (Bristol Ridge, 2016.), AMD je na tržište odlučio izbaciti APU otključanog množitelja i u A8 seriji. I taj proizvod je danas pred nama punog imena A8-7650K. Riječ je o APU-u s četiri procesorske x86 jezgre (2 Steamroller modula) koje rade na osnovnom taktu od 3.3 GHz te maksimalnom Turbo taktu od 3.8 GHz, te s šest GPU jezgri (384 shadera, 8 ROP, 24 TMU) koji rade na taktu od 720 MHz. APU podržava OpenCL 2.0, TrueAudio, Mantle i Freesync tehnologije, te ima konfigurabilni TDP (do 95W). Preporučena e-tail cijena za američko tržište je 97 USD, a kod nas na taj iznos još treba dodati i PDV.

Paralelno s novim APU-om su izbacili i novi A68 čipset koji dolazi kao nasljednik A58-ice. AMD ovo partneri, među kojima i Asus, odmah su napravili refresh svojeg lineupa i predstavili A68 modele ploča. Pred nama je danas A68HM Plus model koji u mATX pakiranju donosi neke vrlo zanimljive Asusove tehnologije kakvih se ne bi posramili ni neki jači modeli. U prvom redu je tu kvalitetan audio sistem, zatim garancija kvalitete u kojoj je ploča prošla različite testove kompatibilnosti i izdržljivosti, a tu je i USB3.0 kojega u A58 modelima nije bilo, te SATA 6Gbps. A68 (Bolton D2H) čipset se zapravo smješta između A58 i A78 čipseta. Donosi četiri SATA 6Gbps porta (A58 nema ni jedan a A78 ih ima šest), te dva USB3.0 porta (A58 nema ni jedan, a A78 ih ima četiri).

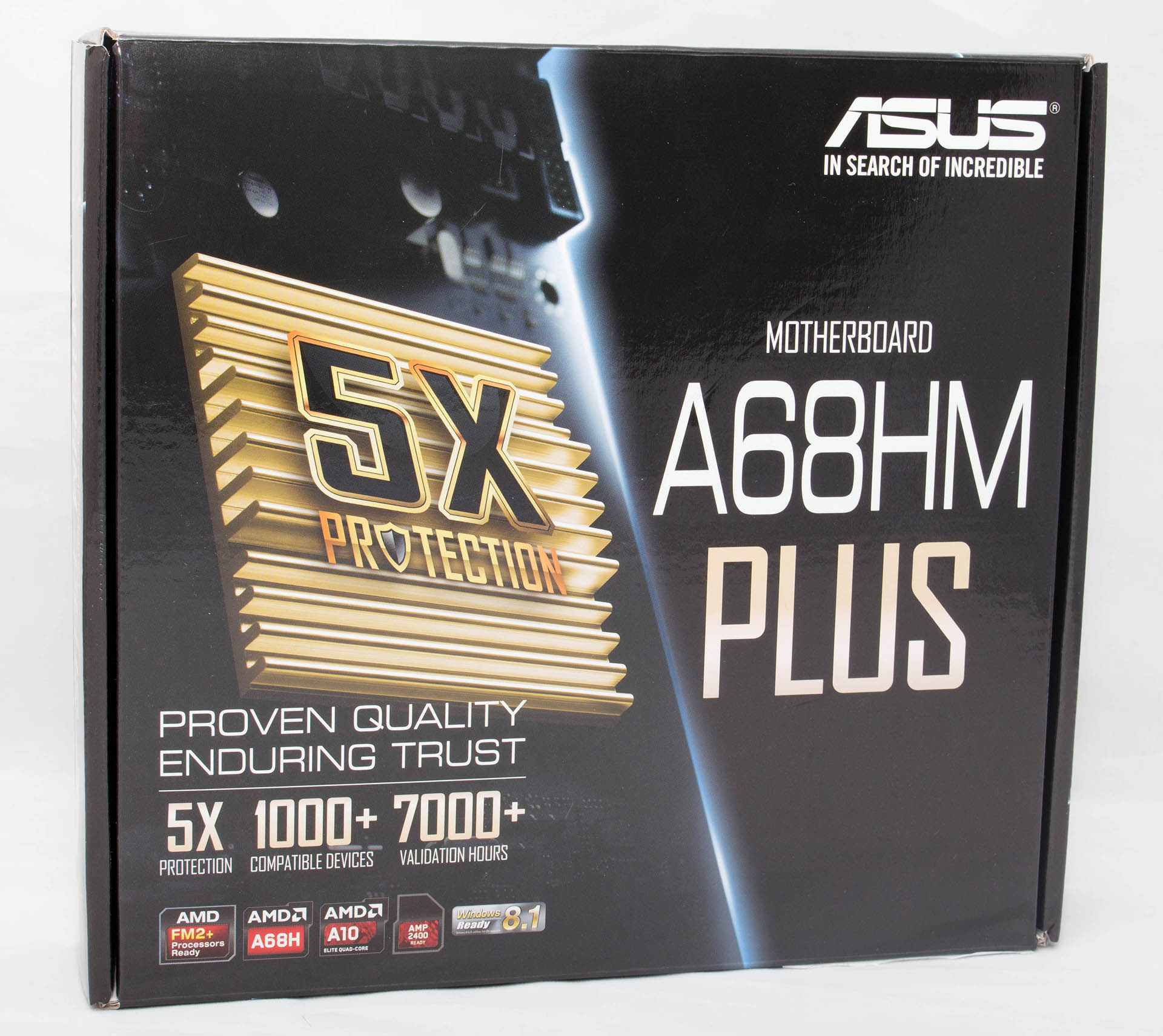

S obzirom da je riječ o ploči iz ulazne Asusove serije, bundle nije prebogat i tu su samo one najnužnije stvari poput SATA kabela, I/O zaštite, medija s upravljačkim programima i aplikacijama (AISuite III), te uputa za instalaciju i korištenje. Ploča u kutiji dolazi solidno zaštićena u kartonskom ležištu te u antistatičkoj vrećici.

Malena je mATX ploča dimenzija 22.6 x 18.3 cm i vrlo je promišljenog layouta. Analizom te kasnijom instalacijom uređaja smo utvrdili kako su sve komponente na dobrome mjestu, i kako ništa ničeu ne smeta. Prostora oko FM2+ socketa ima dovoljno pa je naša Noctua C14 stala bez problema, a i DIMM utori su smješteni na dovoljnoj udaljenosti (DDR3, dual-channel, 2400MHz, max. 32GB). Strujni konektori su dovoljno blizu rubova, a tek bi problem mogao predstavljati PCIe x1 port koji je preblizu PCIe x16 3.0 portu - ukoliko će se koristiti dual-slot grafička kartica, PCIe x1 je neupotrebljiv, dok je po nama stari PCI nepotreban. Hladnjak za relativno jednostavni VRM (3+2 faze, digitalni kontroler) nije potreban, a jače smo zagrijavanje primijetili tek kod overclockinga.

Na ploči se nalazi Realtekov 8111GR gigabitni LAN kontroler, zatim dodatni ASMedijin ASM1042 USB 3.0 kontroler pa se ukupan broj USB3.0 portova penje na četiri, a USB2.0 portova je šest (što na stražnjem I/O-u, što na samoj ploči). Ono što je najzanimljivija značajka ove ploče je ALC887-VD, osam kanalni audio kontroler koji se nalazi na odvojenom i osvijetljenom dijelu PCB-a kao kod skupljih Asus ploča. Lijevi i desni kanali se nalaze na odvojenim slojevima PCB-a, a za kvalitetno se zvučno iskustvo brinu i Japanski kondenzatori napravljeni specijalno za audio zvučne podsustave. Asus se kod ove malene pločice odlučio za tri video izlaza - HDMI, VGA i DVI-I.

Uz poznatu Asusovu softversku podršku (AISuite 3, Ai Charger+, USB3.0 Boost, Disk Unlocker, Fan Xpert itd. i UEFI sučelje BIOS-a je sasvim poznato. Ono što nudi je klasični AI Tweaker u kojem smo se poigrali s overclockingom. Utjecaja na napon procesora (APU-a) nemamo, no možemo mijenjati množitelj na našem otključanom A8-7650K i podesiti osnovne DIGI+ VRM opcije kao što su CPU LLC, CPU/NB LLC, CPU i CPU/NB Current Capability, kontrolirati način rada napojnih faza, mojenjati frekvenciju napona CPU-a te mijenjati opciju Power Duty kontrole VRM faza. Kao što je sa slika vidljivo CPU smo tako natjerali na stabilnih 4.2 GHz.

Test sistem

Test sistem :: Hardware Matična ploča ASUS A68HM PLUS (0601 x64) Procesor AMD A8-7650K Memorija Corsair CMY16GX3M2A24000C10R Grafičke kartice AMD Radeon R7 250 Zvučna kartica On Board SSD Corair Neutron XT 480GB Napajanje Thermaltake Grand 1050W Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 8.1 DirectX verzija 11 7-Zip v. 9.20 Cinebench v.15 TrueCrypt v.7.1 x.264 Benchmark   v5.0 Pass 1 Luxmark 2.0  Room wPrime 2.0  1024M Sniper Elite 3  1680x1050 @ Low Details Thief  1680x1050 @ Low Details Civilization: Beyond Earth  1680x1050 @ Medium Details BaseMarkCL  v1.1 JPEG Decoder  HSA Demo

  Način testiranja i overclocking

Osim procesora i ploče koji su opisani, ostatak test sistema se sastojao i od Noctuinog NH-C14 hladnjaka, Corsairove Vengeance Pro DDR3 memorije brzine 2400 MHz, Corsairovog Neutron XT 480GB SSD-a i napajanja koje vidimo u tablici. Benchmarci su bili uobičajeni kada je riječ o testu APU-a, što znači mješavina testova CPU snage, grafičke snage, OpenCL testova itd. Uz to, tu je i standardni test potrošnje, te naravno overclocking. Još jedan komad hardvera koji se našao u labu je i Sapphireova R7 250 kartica za potrebe dual-graphics testova pa ćemo i te rezultate vidjeti u tablicama. Kupci ovakvih APU-a imaju tu mogućnost nadogradnje grafičkih performansi što je vrlo korisno, pa smo naravno provjerili i koliki su zapravo dobitci uz kombiniranje integriranog i dediciranog GPU-a.

O overclockingu smo već govorili na prethodnoj stranici, a sada ćemo spomenuti samo kako se ploča normalno bootala i ušla u Windowse i pri 4.4GHz brzini procesora, no to se pokazalo nestabilnim nakon otprilike jednog sata testiranja, tada smo brzinu smanjili na 4.3GHz no i to je bilo nestabilno nakon otprilike 2.5 sata testova pa smo kao maksimalno stabilan OC odredili 4.2GHz gde nikakvih nestabilnosti nije bilo. Jasno, ovo nisu krajnje mogućnosti ovoga APU-a i vjerujemo kako bi bez problema išao na 4.5GHz+ frekvencije sa zračnim hlađenjem da smo umjesto ove malene A68 ploče na raspolaganju imali malo moćniju A88 ploču. Bilo kako bilo i ovih se 4.2GHz već sasvim lijepo odrazilo na ukupne performanse sistema.

[ichart headers="ID, MIPS" title="7-ZIP" htitle="MIPS" labels="A8-7650K @ 4.2GHz,Athlon X4 860K,A10-7850K,A8-7650K,Pentium G3258" values="12756,12080,11711,10921,7400" colors="red,green,green,purple,green" height="300"] 7-Zip performanse su zapravo vrlo solidne jer su tek malo ispod najjačeg A10-7850K, a porast overclockingon je odličnih 17%. Razlog ovome je što u Turbo načinu rada procesor tek s dvije jezgre dolazi do maksimalnih 3.8GHz, a kod overclckockinga se sve četiri jezgre konstantno forsiraju na 4.2GHz pa je i rezultat znatno bolji. [ichart headers="ID, CPU (cb)" title="Cinebench 15" labels="A8-7650K @ 4.2GHz,Athlon X4 860K,A8-7650K,Pentium G3258" values="346,313,290,248" colors="red,blue,purple,blue" height="300"] U Cinebenchu ga možemo usporediti s njegovim bliskim rođakom X4 860K od kojeg je malo slabiji, što je i očekivano zbog razlike u radnim taktovima. Porast overclockingom je i ovdje vrlo dobar te iznosi nešto preko 19%. [ichart headers="ID, GB/s" title="TrueCrypt v7.1" htitle="AES (GB/s)" labels="A8-7650K @ 4.2GHz,A10-7850K,Athlon X4 860K,A8-7650K,Pentium G3258" values="2.4,2.1,2.1,2.0,0.299" colors="red,green,green,purple,green" height="400"] U TC-u su performanse vrlo slične kao i kod X4 te A10 modela, a overclocking donosi lijepih 20% povećanja performansi. [ichart headers="ID, FPS" title="x.264 Benchmark v5.0 Pass 1" htitle="Score (FPS)" labels="i5-4670K,A10-7850K,A10-7800,A8-7600,Athlon X4 860K,A8-7650K" values="62.63,36.04,34.85,34.7,28.73,26.46" colors="blue,blue,blue,blue,blue,purple" height="400"] U x.264 benchmarku je A8 očekivano najslabija karika. [ichart headers="ID, Score" title="Luxmark 2.0 Room" htitle="Score" labels="A8-7650K @ CPU + GPU,i5-4690K,FX-8370e,FX-8320e,Athlon X4 860K,A8-7650K @ CPU" values="259,248,235,230,102,99" colors="red,green,green,green,green,purple" height="400"] Sam CPU nema nešto naročite OpenCL performanse, no kada u priču "uleti" i GPU tada je porast performansi čak 161%. [ichart headers="ID, s" title="wPrime 2.0 1024M" htitle="Score (seconds, less is beter)" labels="A8-7650K @ 4.2GHz,Athlon X4 860K,A8-7650K" values="380.954,419.982,452.399" colors="red,blue,purple" height="300"] wPrime performanse su dosta slabije u odnosu na X4 CPU, a overclockingom opet dolazimo do respektabilnijeg rezultata (brži za oko 16%). [ichart headers="ID,Load (W)" title="Potrošnja" htitle="W (less is beter)" labels="Pentium G3258,i5-4690K,A8-7650K @ CPU,Athlon X4 860K,A10-7850K,A8-7650K @ CPU + GPU" values="65,95,99,120,127" colors="blue,blue,red,blue,purple" height="300", min="0"] Potrošnja cijelog sistema kada je samo CPU opterećen je solidnih 99W, a kada i GPU ubacimo u priču raste na oko 127W.

[ichart headers="ID, FPS" title="Sniper Elite 3 (1680x1050 @ Low Details)" htitle="Score (FPS)" labels="A8-7650K @ DualGraphics, R7 250, A8-7650K" values="53.3,31.1,30.8" colors="red,blue,purple" height="300"] A8 sama po sebi i nije najsretnije rješenje za Sniper Elite 3, no kadajoj pridodamo R7 250 onda framerate raste na vrlo prihvatljivu i vrlo igrivu razinu. Potrebno je naglasiti i kako su druga dva rezultata dobivena uz korištenje Mantlea (porast nije bio velik - tek oko 2%), dok Mantle nije podržan za DualGraphics. [ichart headers="ID, FPS" title="Thief (1680x1050 @ Low)" htitle="Score (FPS)" labels="A8-7650K @ DualGraphics, R7 250, A8-7650K" values="27.5,22.1,20.2" colors="red,blue,purple" height="300"] U Thiefu Mantle uopće nismo mogli koristiti ni s jednom opcijom, a i porast performansi u DG-u kao što vidimo nije impresionirao. Naravno, potrebno je naglasiti kako smo izabrali vrlo zahtjevne igre i kako će one manje zahtjevnije imati znatno veći framerate. [ichart headers="ID, FPS" title="Civilization: Beyond Earth (1680x1050 @ Medium)" htitle="Score (FPS)" labels="A8-7650K @ DualGraphics, R7 250, A8-7650K" values="37.46,25.66,22.73" colors="red,blue,purple" height="300"] U Civilizationu također nismo osjetili porast performansi korištenjem Mantlea, a DG porast je sasvim solidan. [ichart headers="ID, FPS" title="BaseMarkCL v1.1" htitle="Score (FPS)" labels="A10-7850K,A10-7800, A8-7650K,A8-7600,i5-4670K" values="92.05,80.551,79.30,71.139,48.077" colors="blue,blue,red,blue,blue" height="400"] Za sami kraj smo ostavili još dva OpenCL testa od kojih nam prvi potvrđuje ono što već znamo, tj. da su otključanom A8 performanse vrlo slične kao i kod 7800 modela. [ichart headers="ID, s" title="JPEG Decoder" htitle="Enthusiast (s)" labels="A10-7850K,A8-7650K,A10-7800, A8-7600,i5-4670K" values="5.02,5.03,5.15,5.54,9.26,14.25" colors="blue,red,blue,blue,blue" height="400"] JPEG decoder rezultati su svi poprilično izjednačeni.

Dugo je vremena A8-7600 APU bio definitivni Best Buy od svih Kaveria, a sada bi mu tu titulu vrlo lako mogao preuzeti upravo ovaj A8-7650K. Nešto brži zbog viših baznih i Turbo taktova, a donosi otključani množitelj pa je ujedno i puno zabavniji. Tako one ne baš visoke osnovne performanse, overclockingom već na 4.2GHz možemo znatno poboljšati, a pri tome ni one grafičke performanse nisu za odbaciti. Naravno, najnoviji naslovi neće biti savršeno igrivi, ali zato će starije igre i naravno one manje zahtjevne (LOL, WOW, Plants vs. Zombies: Garden Warfare), biti na visokom nivou igrivosti. Ipak, prednost ovakvog sustava je i njegova nadogradnja pa smo vidjeli kako kod nekih naslova (Civilization: Beyond Earth i Sniper Elite 3), dodavanjem R7 250 kartice moguće solidno povećati igrivost. A8-7650K ima preporučenu cijenu od 97 USD, i zapravo će njegov uspjeh na našem tržištu odrediti cijena u odnosu na A8-7600. Asusova je A68HM Plus ploča vrlo sposobna i dobro opremljena što se posebice odnosi na solidni Audio podsustav. Kao što smo vidjeli solidan je overclocker i zapravo joj bolja preporuka ni ne treba. Eh da, i cijena joj je sasvim konkurentna. Na njemačkom tržištu se ona kreće tik ispod 50 € pa je i to vrlo jaki faktor koji bi mogao prevagnuti na njenu stranu kod svih onih koji slažu maleno ali i razmjerno moćno računalo.
