ASUS Maximus IX Hero & PRIME Z270-A recenzija

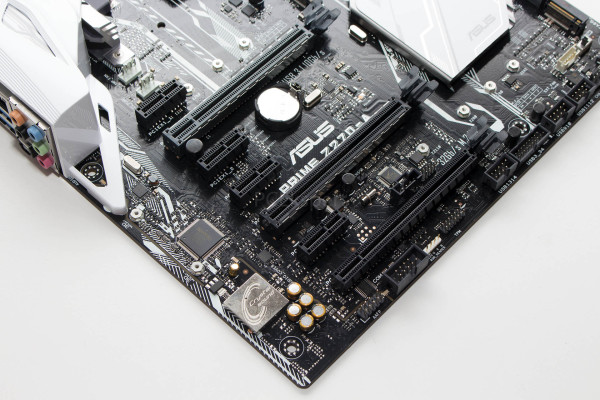

Uz lijevi je rub smještena audio jedinica na odvojenom dijelu PCB-a, sa Realtekovim ALC S1220A osam kanalnim HD audio CODEC-om koji podržava Crystal Sound 3. U suštini je riječ o istom čipu kao i kod Hero ploče, no popratna je elektronika audio jedinice izvedena nešto jednostavnije. Za povezivost sa svijetom se brine Intelov I219V gigabit LAN kontroler s podrškom za Turbo LAN i LAN Guard tehnologije. Ispod LAN kontrolera nalazi se Nuvotonov Super I/O kontroler i Aura kontroler osvjetljenja. Aura osvjetljenje na ovoj ploči dolazi u kanalu koji odvaja PCB dio za audio jedinicu, gdje su obične LED-ice zamijenjene RGB LED-icama. Na samom rubu ploče se nalaze i dva mjesta za montažu 3D ispisanih dijelova.

Ploča ima četiri PCIe x1 3.0 utora, dva PCIe x16 utora od kojih je drugi x8 brzine. Zadnji PCIe x16 utor radi na maksimalnih x4. CFX je podržan u 3-way obliku (x16 ili x8/x8 ili x8/x8/x4), a SLI u 2-way (x8/x8).

Donji dio ploče donosi AAFP, COM, RGB Strip i TPM konektore, te tri USB 2.0 interna i jedan USB 3.0 interni konektor. Do njih je još jedan konektor za ventilator, te konektor za prednji panel, a iznad se nalazi EZ XMP prekidač te jedan konektor za tzv. Extension Fan. Iznad toga je drugi M.2 socket koji radi u SATA i x4 PCIe modovima i podržava uređaje dužine do 110 mm, a svoj bandwidth dijeli sa SATA 5 i 6 portovima. SATA portova je ukupno šest i svi su horizontalne orijentacije. Z270 PCH se nalazi ispod širokog aluminijskog hladnjaka koji se zagrijava tek prilikom dužih opterećenja ploče i overclockinga.

Stražnji I/O panel kao i ranije ima plastični natkrov ispod kojega se smjestilo četiri USB 3.0 utora, dva USB 3.1 (Type A i C – ASM2142), tri video izlaza (DVI, DP i HDMI), PS/2, LAN port te audio izlazi. Oba USB 3.1 porta podržavaju izlaznu struju od 3 A. Na drugoj slici vidimo i AURA osvjetljenje u kanalu koji razdvaja PCB, a kako to izgleda u akciji možemo vidjeti niže u videu.

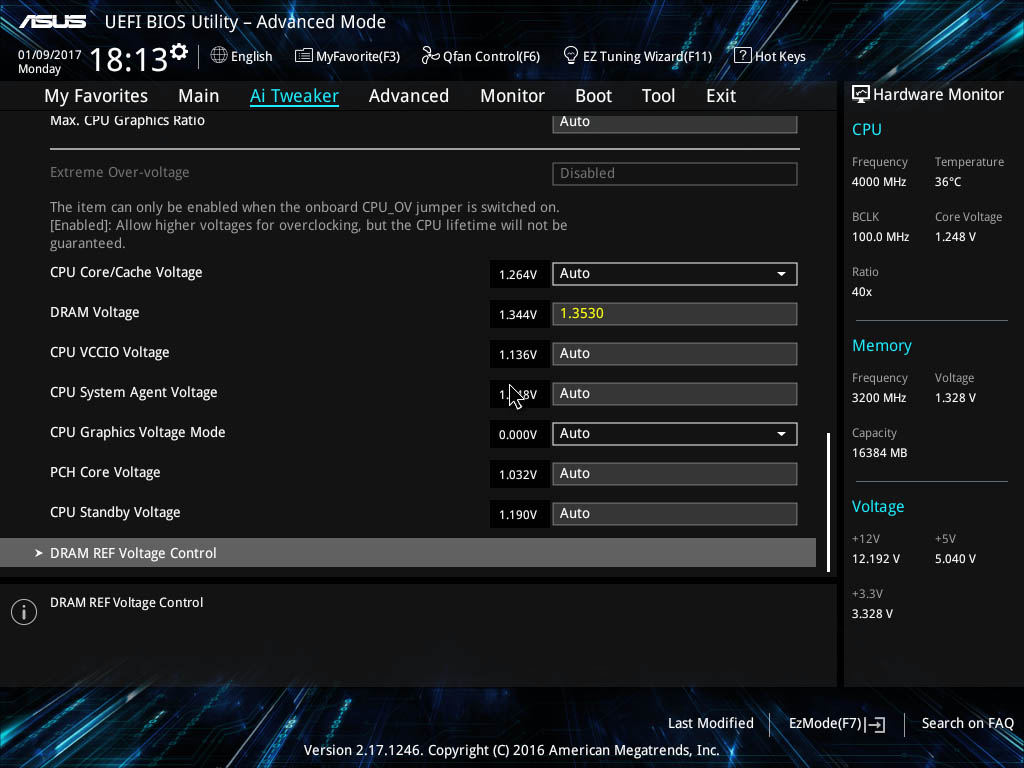

UEFI sučelje je poprilično klasično za ovu seriju Asusovih ploča i nije znatnije mijenjano u odnosu na prethodnu generaciju. Prilikom prvog ulaska će nas dočekati EZ Mod kojeg s F7 tipkom odmah možemo prebaciti u Advanced mod. Sučelje je jednostavno za korištenje, prepuno opcija za tweaking i overclocking, što je i uobičajeno za jednu Asus ploču. Za one manje vične overclockingu tu su dva TPU moda, jedan malo konzervativniji i jedan malo žešći koji je naš i7 6700K podigao sve do 4.6 GHz.

Softverska je podrška također vrlo bogata s AI Suite 3 aplikacijom koja nadzire sve parametre rada, a dodatno je tu i Ai Charger, Turbo LAN, Crystal Sound 3, PC Cleaner, Cloud GO!, File transfer itd. Aura Sync softver je nešto bogatiji opcijama nego kod Hero ploče.

Aura osvjetljenje u akciji
