Treća X299 ploča koju testiramo je Gigabyteova. Riječ je o modelu iz Aorus Gaming serije s oznakom 3. Ulazni je to model u ovu seriju pa je izravan konkurent dvama X299 pločama do sada testiranim. Trica donosi sve ono osnovno i bitno za HEDT klasu računala, ali i neke posebnosti poput RGB LED osvjetljenja, uz standardno dobre audio i mrežne mogućnosti.
Gigabyte trenutno u ponudi ima sedam ploča sa X299 čipsetom, od kojih samo jedna, UD4, ne pripada Aorus obitelji. Koja je sada osim sa 7 i 9, proširena i modelima Ultra Gaming, Ultra Gaming Pro, te običnim Gaming modelom (bez brojčane oznake). Ploča koju danas testiramo je cjenovno iznad UD4 i običnog Gaming modela koji su cjenovno primjereniji četverojezgrenim Kaby Lake-X procesorima. Gaming 3 je cijenom poklapa s Asusovom PRIME X299-A i ASRockovom X299 Fatal1ty Gaming K6 koje smo nedavno testirali.
S obzirom na cjenovni razred, Gaming 3 ne donosi izdašan bundle paket. Tako uz ploču u kutiji nalazimo detaljne upute, set naljepnica, višejezični vodič za instalaciju, Aorus naljepnicu u obliku štita, zaštitu za stražnji I/O panel, četiri SATA 6 Gbps kabela i Q konektor. M.2 vijaka u paketu nema s razlogom, jer su već predinstalirani na ploči na obje pozicije.
Nekadašnji trend šarenih i živo obojanih ploča, konektora i elemenata je na svu sreću završio, i sve su sada ploče vrlo elegantne. Ova je Gaming 3 u crnim i sivim tonovima, uz tek malo crvenila tamo gdje treba, na WIMA audio kondenzatorima. Ploča s nisko postavljenim hladnjacima i plastičnim pokrovom stražnjeg I/O-a jednostavno izgleda odlično. U to se uklapa i mat PCB, sa sivim šarama. Svima kojima je do šarenila Gigabyte donosi RGB LED osvjatljenje na nekoliko zona ploče, kao i podršku za LED trake.
Layout ploče je vrlo dobar, ništa ničemu ne bi trebalo smetati i sve je vrlo logično raspoređeno. Bitni konektori su uz rubove ploča, pa će i aranžiranje kabela biti lakše, a stršat će jedino USB 3.0 konektori na desnom rubu. Jedan od dva je M.2 socketa mrvicu nespretno smješten ispod grafičke kartice, no drgi je iznad, pa ako ne koristimo dva SSD-a bolje je odabrati gornji. Nažalost, kao i kod Asrockove konkurentice, ni ovdje nema prijeko potrebnog pasivnog hladnjaka za M.2 (plus za Asus).
Hladnjak na MOSFET-ima VRM jedinice je masivan, a Gigabyte se hvali server-class dizajnom jedinice. To uključuje International Rectifierov kontroler i powerstageove, server level prigušnice i solid kondenzatore. Proizvođač se hvali i Turbo B-Clock generatorom takta koji nudi linearnu promjenu opsega od 90 do 500 MHz za BCLK, uz PEG, PCIe i DMI buseve koji se mogu sinkronizirano mijenjati od 100 do 200 MHz. Hladnjak svoj posao na VRM jedinici odrađuje solidno, no pri dugotrajnim se opterećenjima dosta zagrije, pa je potrebno osigurati protok zraka preko njega - pogotovo kod overclockinga.
Ploča podržava ukupno 128 GB DDR4 četverokanalne memorije brzine do 4.400 MHz pri overclockingu, a osam se DIMM utora nalazi raspoređeno oko LGA2066 socketa kao i obično. Pri instalaciji je potrebno znati kako se najprije popunjavaju vanjski utori. Desni rub ploče popunjavaju dva USB 3.0 interna konektora, 24-pinski ATX konektor, tri četveropinska hibridna konektora za ventilatore, vodene pumpe itd., a na vrhu se nalazi i 8-pinski EPS konektor.
Specifikacije Gigabyte X299 Aorus Gaming 3
Podržani
procesori
Support for Intel Core X series processors in the LGA2066 package
L3 cache varies with CPU
Čipset
Intel X299 Express Chipset
Memorija
8 x DDR4 DIMM sockets supporting up to 128 GB of system memory.
* Support for up to 512 GB of system memory when using Registered DIMMs.
* Supported when using a 44-lane or 28-lane CPU (6-core or above).
4 x DDR4 DIMM sockets supporting up to 64 GB of system memory.
* Supported when using a 16-lane CPU (4-core).
4 channel memory architecture.
* Supported when using a 44-lane or 28-lane CPU (6-core or above).
Dual channel memory architecture.
Supported when using a 16-lane CPU (4-core).
Support for non-ECC Un-buffered DIMM memory modules
Support for Registered DIMM 1Rx8/2Rx8/1Rx4/2Rx4 memory modules (operate in non-ECC mode)
Support for Extreme Memory Profile (XMP) memory modules
Utori
za proširenja
2 x PCI Express x16 slots, running at x16 (PCIEX16_1, PCIEX16_2)
1 x PCI Express x16 slot, running at x8 (PCIEX8)
2 x PCI Express x16 slots, running at x4 (PCIEX4_1, PCIEX4_2)
(All of the PCI Express slots conform to PCI Express 3.0 standard.)
Multi-VGA
podrška
Support for NVIDIA Quad-GPU SLI and 3-Way (with 44-lane CPU) / 2-Way (with 44 & 28-lane CPU) NVIDIA SLI technologies
Support for AMD Quad-GPU CrossFire and 3-Way (with 44-lane CPU) / 2-Way AMD CrossFire technologies
LAN
Intel GbE LAN chip (10/100/1000 Mbit)
Audio
Realtek ALC1220 codec
High Definition Audio
2/4/5.1/7.1-channel
Support for S/PDIF Out
Storage
Chipset:
1 x M.2 connector (Socket 3, M key, type 2242/2260/2280 SATA and PCIe x4/x2 SSD support) (M2Q_32G)
1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 SATA and PCIe x4/x2 SSD support) (M2P_32G)
8 x SATA 6Gb/s connectors
Support for RAID 0, RAID 1, RAID 5, and RAID 10
Intel Optane Memory Ready
Intel VROC ready
USB
Chipset+ASMedia USB 3.1 Gen 2 Controller:
1 x USB Type-C port on the back panel, with USB 3.1 Gen 2 support
1 x USB 3.1 Gen 2 Type-A port (red) on the back panel
Chipset:
10 x USB 3.1 Gen 1 ports (6 ports on the back panel, 4 ports available through the internal USB headers)
4 x USB 2.0/1.1 ports available through the internal USB headers
BIOS
2 x 128 Mbit flash
Use of licensed AMI UEFI BIOS
Support for DualBIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Format
ATX Form Factor; 30.5cm x 24.4cm
Interni I/O portovi
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
1 x water cooling CPU fan header
4 x system fan headers
1 x system fan/water cooling pump header
1 x 3 Amp fan/water cooling pump header
1 x digital LED strip extension cable header
2 x RGB (RGBW) LED strip extension cable headers
2 x M.2 Socket 3 connectors
8 x SATA 6Gb/s connectors
1 x Intel VROC Upgrade Key header
1 x front panel header
1 x front panel audio header
1 x S/PDIF Out header
2 x USB 3.1 Gen 1 headers
2 x USB 2.0/1.1 headers
1 x Thunderbolt add-in card connector
1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
1 x power button
1 x OC button
2 x temperature sensor headers
1 x Clear CMOS jumper
Jedinstvene značajke
Support for APP Center
3D OSD
@BIOS
AutoGreen
BIOS Setup
Color Temperature
Cloud Station
EasyTune
Easy RAID
Fast Boot
Game Boost
ON/OFF Charge
Platform Power Management
RGB Fusion
Smart Backup
Smart Keyboard
Smart TimeLock
Smart HUD
System Information Viewer
USB Blocker
V-Tuner
Support for Q-Flash
Support for Xpress Install
X299 Aorus Gaming 3 - drugi dio
Donji lijevi dio ploča zauzimaju zvučni i mrežni podsistemi, čiji su i jedan i drugi kontroler ispod metalne EMI zaštite. Zvuk je kao i uvijek na zasebnom PCB-u, tj. odvojenom od glavnog dijela. CODEC je Realtekov poznati ALC1220, sa signal to noise omjerom od 120 dB kod reprodukcije i 114 dB kod snimanja, a tu je i "pametno" pojačalo za slušalice s automatskom detekcijom impedancije slušalica i WIMA audio kondenzatori. Za povezivost sa svijetom se brine Intelov I219V gigabitni LAN kontroler koji u suradnji s cFos softverom određuje prioritete, tj. povećava ih igrama. Mreža je ujedno i zaštićena ESD i Surge zaštitama.
Za grafičke i ine kartice su tu dva PCIe x16 slota, jedan x8 slot (veličine x16) i dva x4 slota (veličine x16), na kojima je moguće kombinirati do 3-way CFX i SLI kartice, no treba paziti kakav procesor koristimo (16, 28 ili 44 lane) i koliko M.2 socketa želimo popuniti. Gigabyte je korisnicima maksimalno olakšao posao s dediciranom stranicom na kojoj sve mogu sami iskombinirati i prije kupovine.
Na dnu se ploče nalazi uobičajeni set konektora, utora, tipaka i ostalog. Tako tu nalazimo F_Audio konektor, LED_Demo, D_LED, 12V_RGB konektor, TPM, OC i Power tipke, dva interna USB 2.0 konektora, tri 4-pinska konektora za ventilatore (Sys, Sys_Pump i Sys), te F_Panel konektor. Iznad je i VROC (Virtual RAID on CPU konektor). Ispod velikog ravnog aluminijskog hladnjaka se naravno nalazi X299 PCH. Ploča je karakteristična i po dual BIOS setupu, kao i većina Gigabyteovih ploča. Dva su se M.2 socketa smjestila iznad i ispod prvog PCIe x16 slota, a oba mogu raditi i u SATA i u PCIe x4/x2 modu rada. Razlika je što u gornji idu uređaji do 80, a u donji do 110 milimetara.
Stražnji je I/O panel klasičnog rasporeda sa šest USB 3.0 utora, jednim PS/2, jednim USB 3.1 Type A i jednim Type C (ASM3142, do 16 Gbps), a tu je i LAN port te šest audio jackova. Ploča ima i osam SATA portova, koji svoje resurse dijele s dva M.2 socketa pa tako ne možemo koristiti SATA 4, 5, 6 i 7 portove ako koristimo gornji M.2, a SATA 0 ako koristimo donji.
Sa strane softvera je sve manje više poznato. Instalacije i nadogradnje se vrše ili pojedinačno ili putem App Center aplikacije, a nudi se @BIOS, USB Blocker, Cloud Station, Cloud Station Server, Fast Boot, OnOff Charge 2, PPM (ASPM), SIV, SmartKeyboard, SmartTimeLock, SmartBackup, VTuner, 3DOSD, GameBoost, Gigabyte Firmware Update Utility i BIOS Setup. Softver trećih strana uključuje Chrome, Google Toolbar i Norton Internet Security (60 dana licenca). Najzanimljiviji je Easy Tune i kojem podešavamo parametre sistema i overclockiramo - ako to volimo tako.

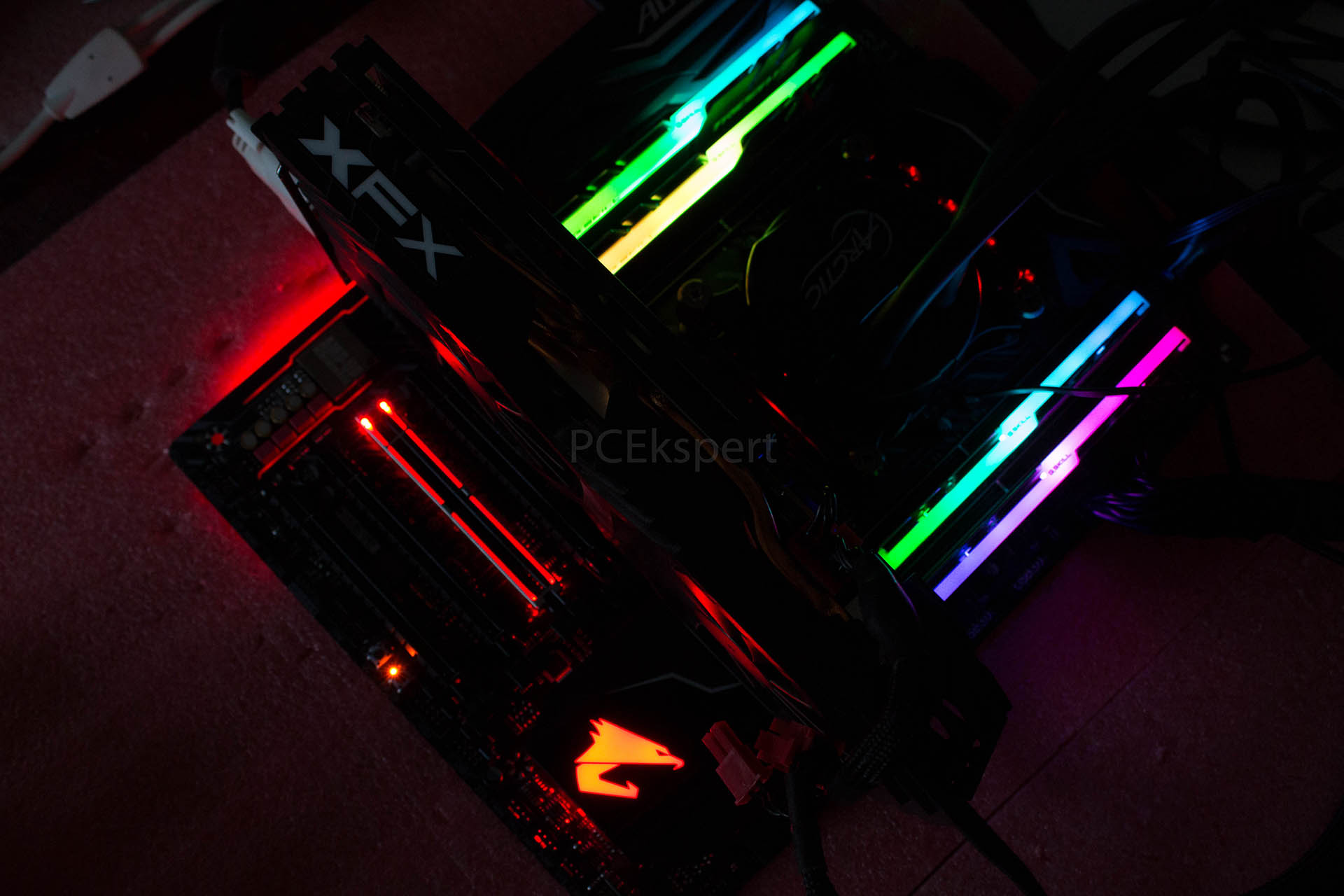

Ploča ima i RGB Fusion LED osvjetljenje na nekoliko zona, a sve podešavamo putem softvera ili u UEFI sučelju. Nekoliko je načina osvjetljenja, a osim njih možemo birati i Advanced mod u kojem baš sve sami podešavamo ili Intelligent. Sve se naravno može kombinirati i sinkronizirati s eksternim RGB LED trakama.
UEFI sučelje je malo dorađeno, no i dalje je to onaj poznati Gigabyteov layout u kojem se nije teško snaći. Priznajemo, Asusovo je sučelje i dalje malo logičnije, no ovo barem sada radi vrlo glatko, a postoji i opcija za ubrzavanje miša. Opcija za tweaking i overclocking je mnoštvo, a naponi su izdašni.

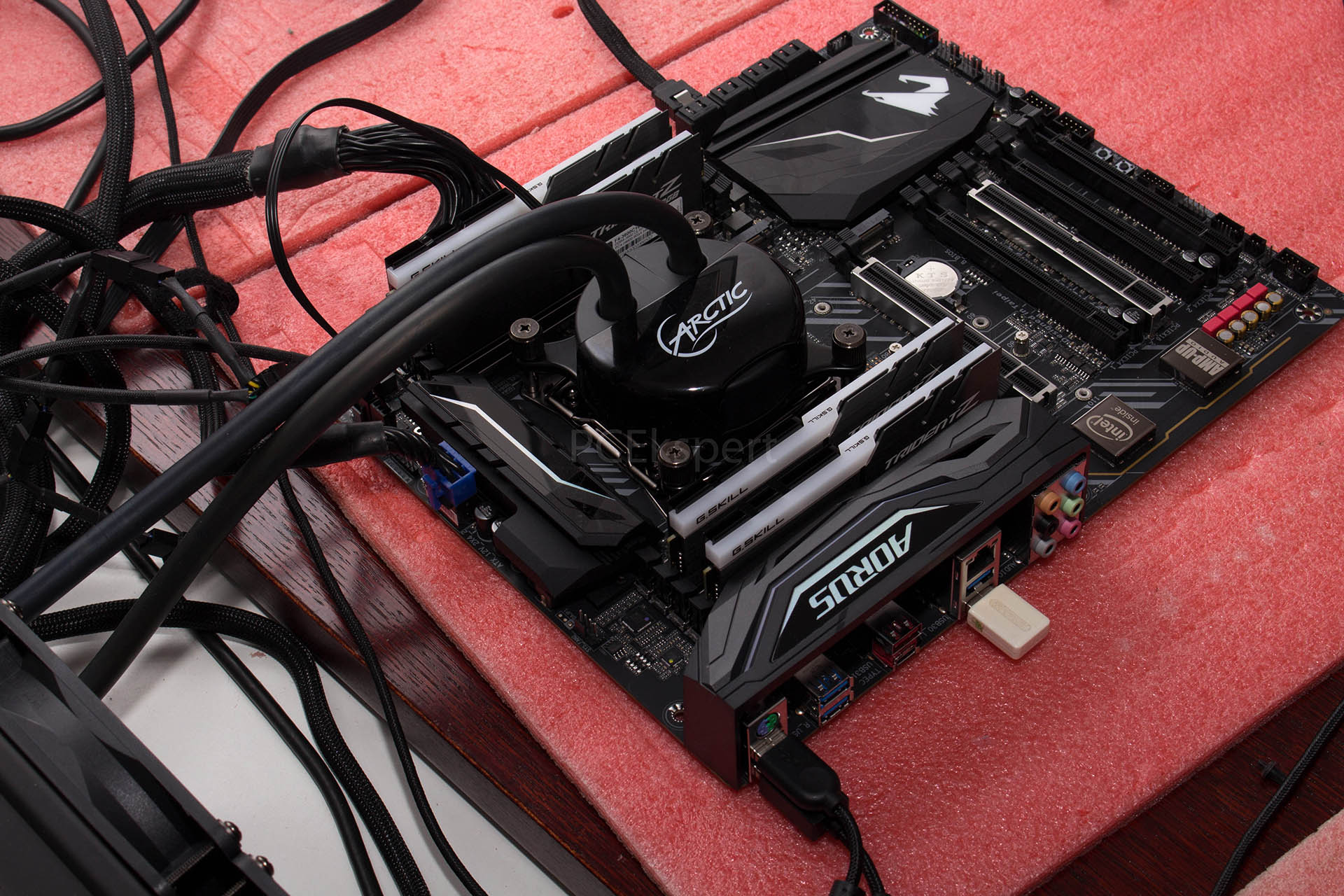

Ploču smo testirali uz pomoć i7-7800X procesora, Arcticovog Liquid Freezera 240, G.Skillove F4-3600C16Q-32GTZR memorije, XFX Radeon RX580 kartice itd. Usporedili smo ju s Asusovom PRIME X299-A te ASRockovom X299 Fatal1ty Gaming K6 s kojima je u cjenovnoj klasi. Izvrtjeli smo uobičajene benchmarke, testirali propusnost memorije, općenite performanse s 3DMarkovima, kao i par grafičkih testova. Ni ova ploča nije imala nikakvih problema sa slabijim performansama grafike na stock taktovima kao Asusica, a i kod nje se problem riješio.
Overclocking

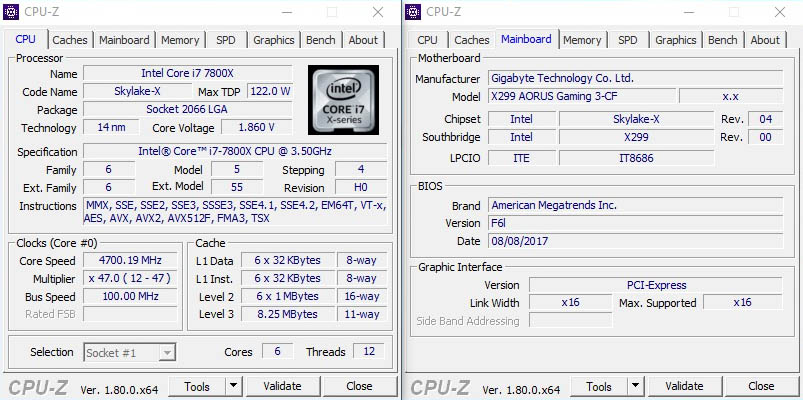

Overclockirali smo kao i do sada, na klasičan način u UEFI-u. Procesoru smo postavili fiksni napon od 1.2 V i uz još par tweakova množitelj podigli na 4.7 GHz gdje je ploča završila višesatni test stabilnosti. MOSFETi se i ovdje dosta zagrijavaju pa ih je poželjno prisilno hladiti dobrom zračnom strujom unutar kućišta za dugotrajnu stabilnost. Mi ih u testu stabilnosti nismo hladili i sve je i dalje bilo stabilno i bez ikakvog throttlinga.
Rezultati testova
Futuremark
[ichart headers="ID,Score" title="PCMark 8" htitle="Score" labels="ASUS PRIME X299-A,Gigabyte X299 Aorus Gaming 3,ASRock Fatal1ty X299 Gaming K6" values="4702,4700,4676" colors="blue,red,blue" height="300" min="0"]
[ichart headers="ID,Score" title="PCMark 10" htitle="Score" labels="ASUS PRIME X299-A,ASRock Fatal1ty X299 Gaming K6,Gigabyte X299 Aorus Gaming 3" values="6042,5991,5959" colors="blue,blue,orange" height="300" min="0"]
PCMark-ovi mjere općenite performanse sistema. I dok se osmica bazira na workloadovima na Windows 7 i 8 sistemima, desetka je prešla na modernije no i istovremeno open source programe, pa su tako i Adobe testovi nestali baš kao i Microsoftovi. Za sada ćemo još uvijek koristiti oba testa, a ponovno kao što možemo vidjeti, sve su ploča vrlo izjednačene.
CPU testovi
[ichart headers="ID,Score" title="Cinebench 15" htitle="Score (cb)" labels="ASRock Fatal1ty X299 Gaming K6,Gigabyte X299 Aorus Gaming 3,ASUS PRIME X299-A" values="1305,1301,1264" colors="blue,red,blue" height="300" min="0"]
[ichart headers="ID,Score" title="True Crypt v7.1" htitle="Score (GB/s)" labels="ASRock Fatal1ty X299 Gaming K6,ASUS PRIME X299-A,Gigabyte X299 Aorus Gaming 3" values="7.4,7.4,7.4" colors="purple, purple,red" height="300" min="0"]
[ichart headers="ID,MIPS" title="wPrime 1024M" htitle="seconds (less is better)" labels="ASRock Fatal1ty X299 Gaming K6,Gigabyte X299 Aorus Gaming 3,ASUS PRIME X299-A" values="125.569,125.607,126.153" colors="blue,red,blue" height="300" min="0"]
Gigabyteova je ploča u zlatnoj sredini u dva testa, a u jednom je potpuno izjednačena. Razlike su općenito vrlo malene, da bi bilo što predstavljale.
Memorijska propusnost
[ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)" labels="ASUS PRIME X299-A,Gigabyte X299 Aorus Gaming 3,ASRock Fatal1ty X299 Gaming K6" values="69627,64221,63172" colors="blue,red,blue" height="300" min="0"]
[ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)" labels="ASUS PRIME X299-A,Gigabyte X299 Aorus Gaming 3,ASRock Fatal1ty X299 Gaming K6" values="79719,75540,60663" colors="purple,red,purple" height="300" min="0"]
[ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)" labels="ASUS PRIME X299-A,Gigabyte X299 Aorus Gaming 3,ASRock Fatal1ty X299 Gaming K6" values="67462,62710,55025" colors="blue,red,blue" height="300" min="0"]
[ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="ASUS PRIME X299-A,Gigabyte X299 Aorus Gaming 3,ASRock Fatal1ty X299 Gaming K6" values="64.5,67.8,72.9" colors="purple,red,purple" height="300" min="0"]
Na XMP postavkama (3.600 MHz, CL16-16-16-36) je Gigabyteova ploča malo lošija od Asusove, no ni približno kao ASRockova.
Zaključak
Gigabyte ponovno dokazuje kako znaju napraviti dobru HEDT ploču koja je robusna, kvalitetna i cjenovno prihvatljiva. Cijenom od 275 € je desetak eura iznad ASUS-ove PRIME X299-A i 15 € iznad ASRockove Fatal1ty X299 gaming K6, pa je i vrlo konkurentna. Za razliku od njih dvije nema treći M.2 socket, pri čemu Asus donosi dva ASM3142 čipa, a ASRock dva LAN porta. Gigabyte se oslanja na nešto bogatije LED osvjetljenje, malo robusniju gradnju, bogat softverski paket i dobro UEFI sučelje. Overclocking potencijal je isti kod sve tri ploče, a ploča ima i dobar pasivni hladnjak na MOSFET-ima. Ono što joj fali u odnosu na ASUS je hladnjak na M.2 socketu, barem jednom, koji ipak pomaže u snižavanju temperatura. Na kraju možemo zaključiti kako će krajnji izbor ipak biti na kupcu i njegovim afinitetima. Naš poredak je Asus, Gigabyte pa ASRock.
